どもサイテリストぱんだ🐼です。

久しぶりのサイトストラクチャーです😁

さて、皆さんはSiTE-STRUCTUREを何に使ってますか？？

そら〜答えは、3Dモデルですよね✋

しかし、ぱんだは異端児！そして野良！
そして、さすらうサイテリストなのでモデル作成以外にも使います😅

以前にインスタのストーリーにもアップしたのと、同じ内容になります。

では、こちら

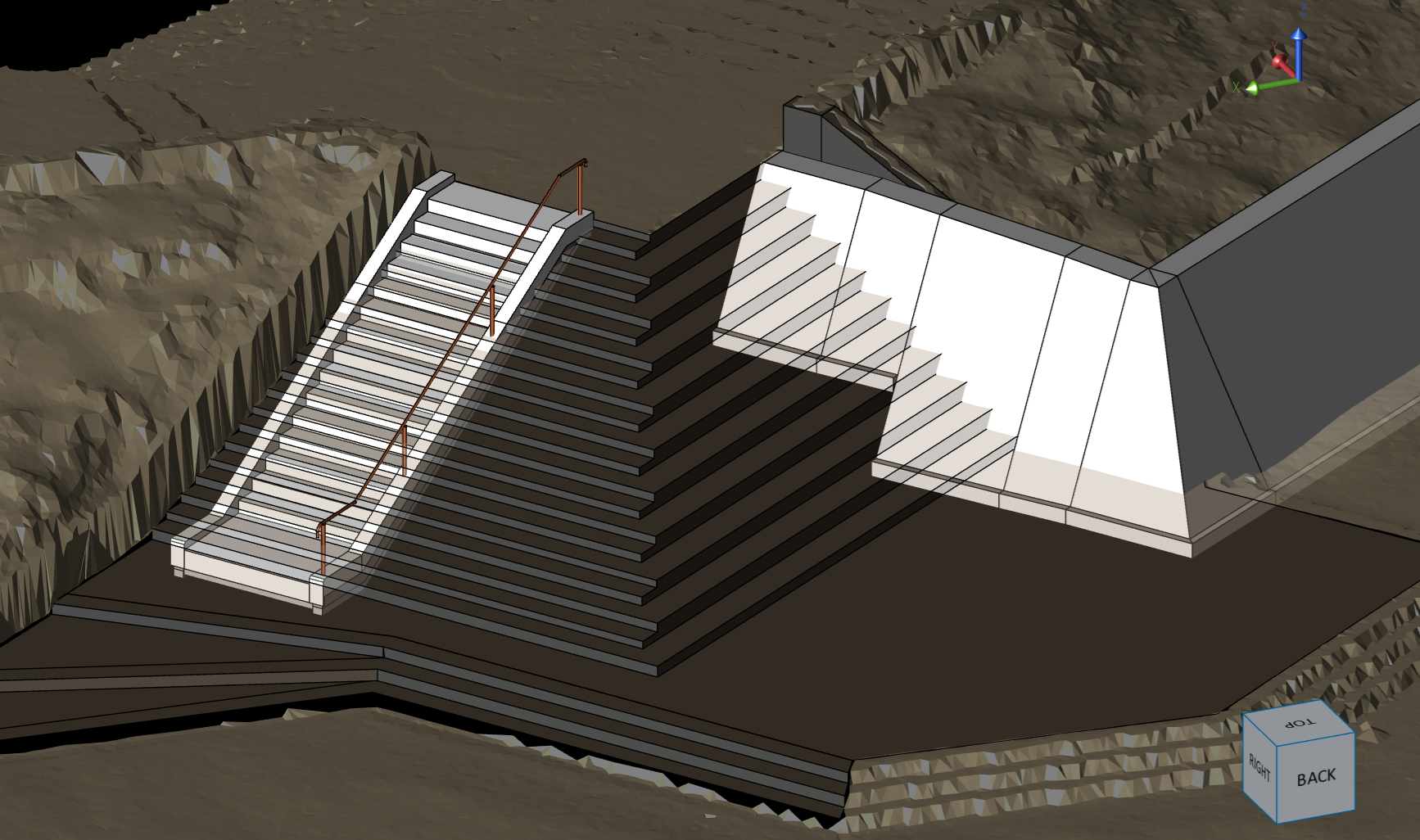

1番濃く見えるのが、計画の構造物、少し薄く見える階段が現況。
そして背景にあるのが、点群から作成した現況のサーフェスです。

まだこれから変更があるかも分からない場合は、ぱんだは基本SiTE-STRUCTUREを使ってデータ作成します。

そして、変更が無い！これで行きます！ってなった場合に始めてSiTECH3Dでデータを作成します⤴️

では、このSiTE-STRUCTUREから何を作成するかと言うと！掘削データです✋

周囲の形状が大きく変わる場合には不要な作業ですが、今回はこの新規の構造物を作成するには、既設構造物にどの程度影響があるのかを発注者、受注者に確認して貰う為にデータ作成です。

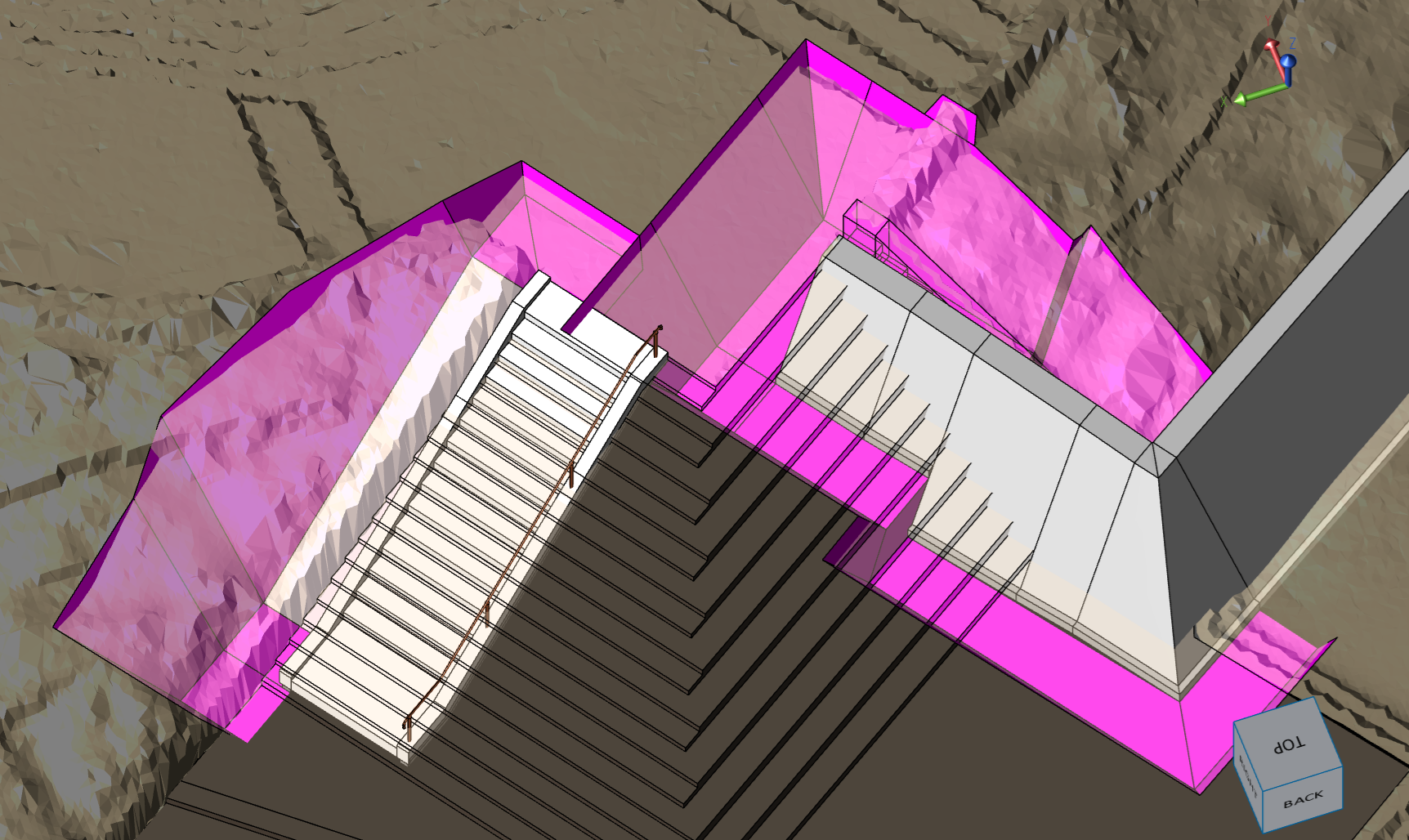

では、掘削データを作成します。



重力式擁壁、階段とも躯体から1.0mの床付面、切土勾配は1:0.5です。

構造物と現況が同時に表示されてるので、非常に作りやすいですね⤴️⤴️

まだまだこれから変更等もあるので、あくまで暫定となります。

ただ、暫定とはいえ、現在の計画に対しては正確なデータになります⤴️

おっとここで！ある意見が！
それってSiTECH3Dで作成したら簡単じゃないの？？って。

うん。確かに

でもね
サイテック3Dの様に、折れ点前後の追加測点やダフル断面も関係有りません✋

構造物のデータが作成出来てたら、掘削データは構造物からのオフセットです。


おっと！ここで！
更なる意見が！！

それってSiTECH3DStudioでできるんじゃ無いの？

うん。確かに

SiTECH3DStudioに床付面を作成した図面を取り込めば出来ます！

でもね
きちんと作成した図面を取り込まないと、一旦A納図へ戻って加筆する必要があります😓

それをクリヤーするのがSiTECH3DStudioPlusですが、ぱんだは持ってません⤵️
欲しい〜・・・・

無いものはしょーがないので（笑）

そうなると、答えは1択！
SiTE-STRUCTUREです😁

では、SiTE-STRUCTUREで作った面データはサイトストラクチャー内だけで終わりなの？？

いえ違いますよ〜なんとその面データをLandXMLで吐き出せます🎵

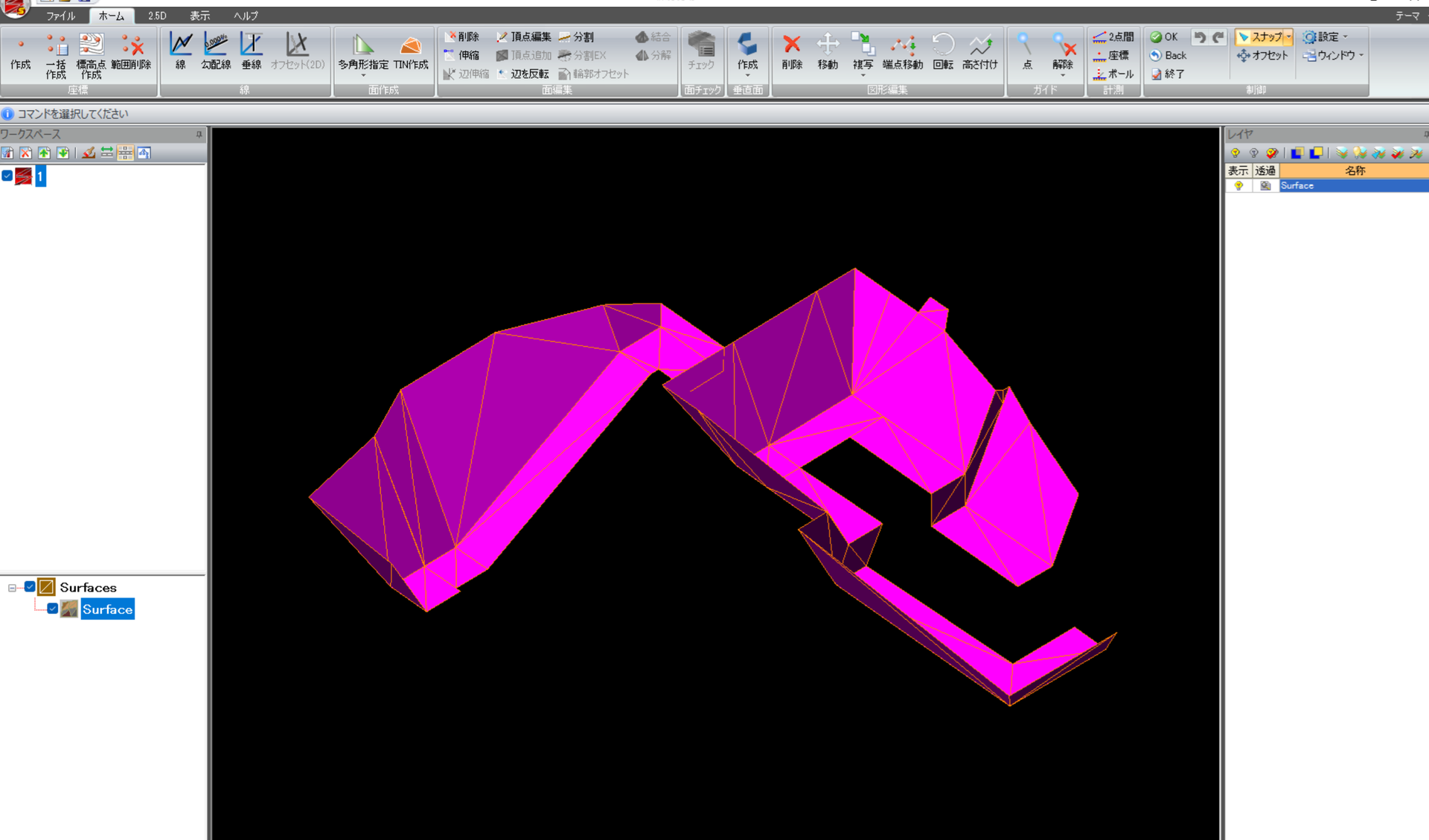

そして、それをSiTECH3DStudioへ取り込むと〜



はい〜🆗ですね😁
簡単に言えばこれでICT建機のデータが出来た事になります⤴️⤴️

この上の写真はとりあえずなので、面データは不完全です。もちろんフラッグは立ちます（笑）でも暫定だし、ICT建機にまだまだ送らないのでなんら問題有りません⤴️

さて、ここで。
SiTECH3DStudioは使う？慣れる？までに少々時間がかかるかと、またSiTECH3DStudioPlusなら問題ありませんが、SiTECH3DStudioでは2Dのオフセットや図面への加筆やその他諸々が弱いです💧
まぁ〜無料で付いてくるソフトなので、仕方無いですが👊

そうなると！
SiTE-STRUCTUREなら、2Dの加筆も出来るし、勾配線、面作成、分割とか滅茶苦茶簡単に出来ます😁

これってヤバいね
そうなっちゃうと〜SiTECH3DStudioって・・・・・・

って、なりそうですが、SiTECH3DStudioにはサイテック3Dスタジオの良さがあります⤴️⤴️⤴️

たぶん、SiTE-STRUCTUREでICT建機の面データを作成する事をKENTEMさんは推奨して無いですね！
推奨しないのは、推奨しない理由があるからだと思います✋

でも、なんでもかんでも独学で、勝手な使い方をする野良のぱんだには関係有りません（笑）

きちんとした、正式なユーザーさんはSiTECH3DStudioPlusでやりましょう😁
そしてサポートの手厚い保護の上でデータを作成しましょう⤴️


ではでは、本日もご安全に👷‍♀
