さて前回に少しお話した、ブロック積みの路線問題
その続きになる様なならない様な🌀
そして文才が無いし活字が多くなるので読むのもめんどくさいので、スルーじゃんじゃんして下さい⤴️

では、こちら



今回の路線はくの字曲がったブロック積み

天端は勾配、基礎はレベルです。

くの字に折れ曲がった部分を拡大します。

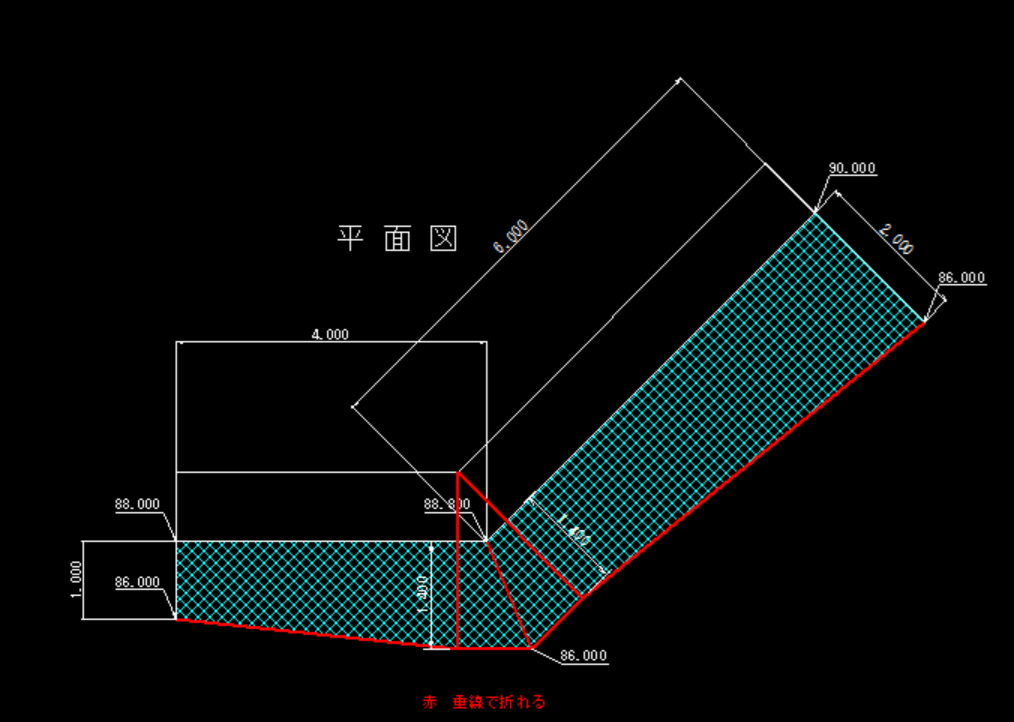

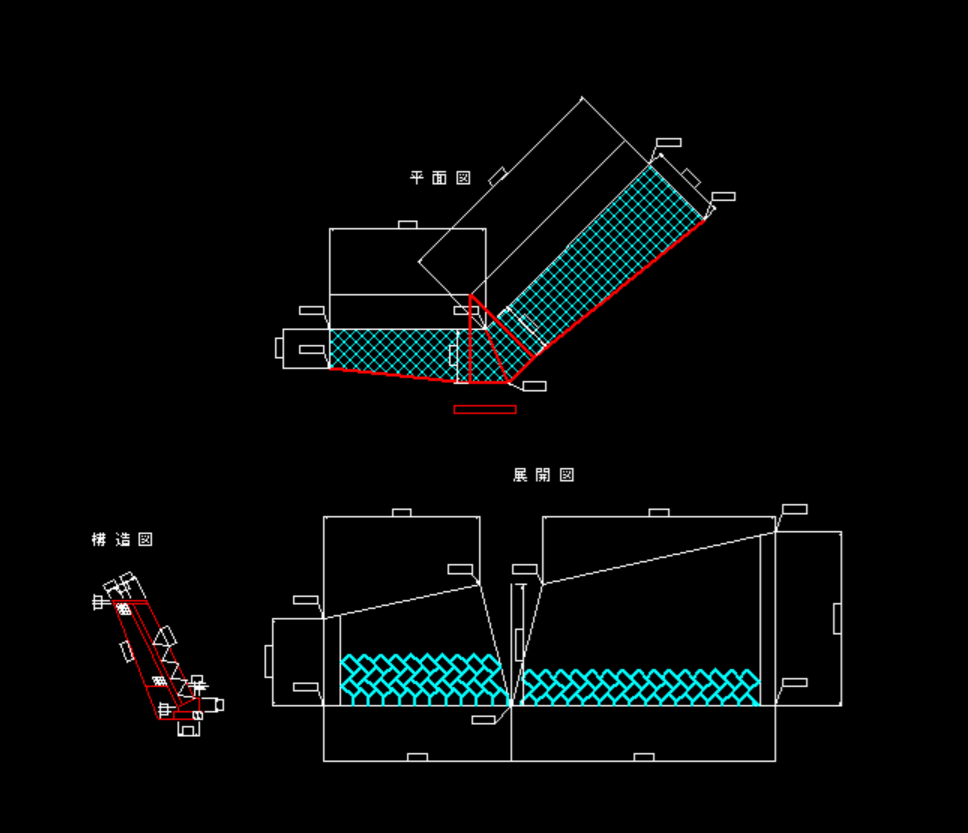

展開図から計算した裾が赤線
そしてブロック積みの天コンの後ろから垂線がこれまた赤線

この垂線部分が折れ点対策の追加測点になる場所です。

このやり方は正解のやり方？教科書通りですね✋
た、たぶん。教科書読んだ事無いので（笑）

では、SiTECH3Dで作成です。

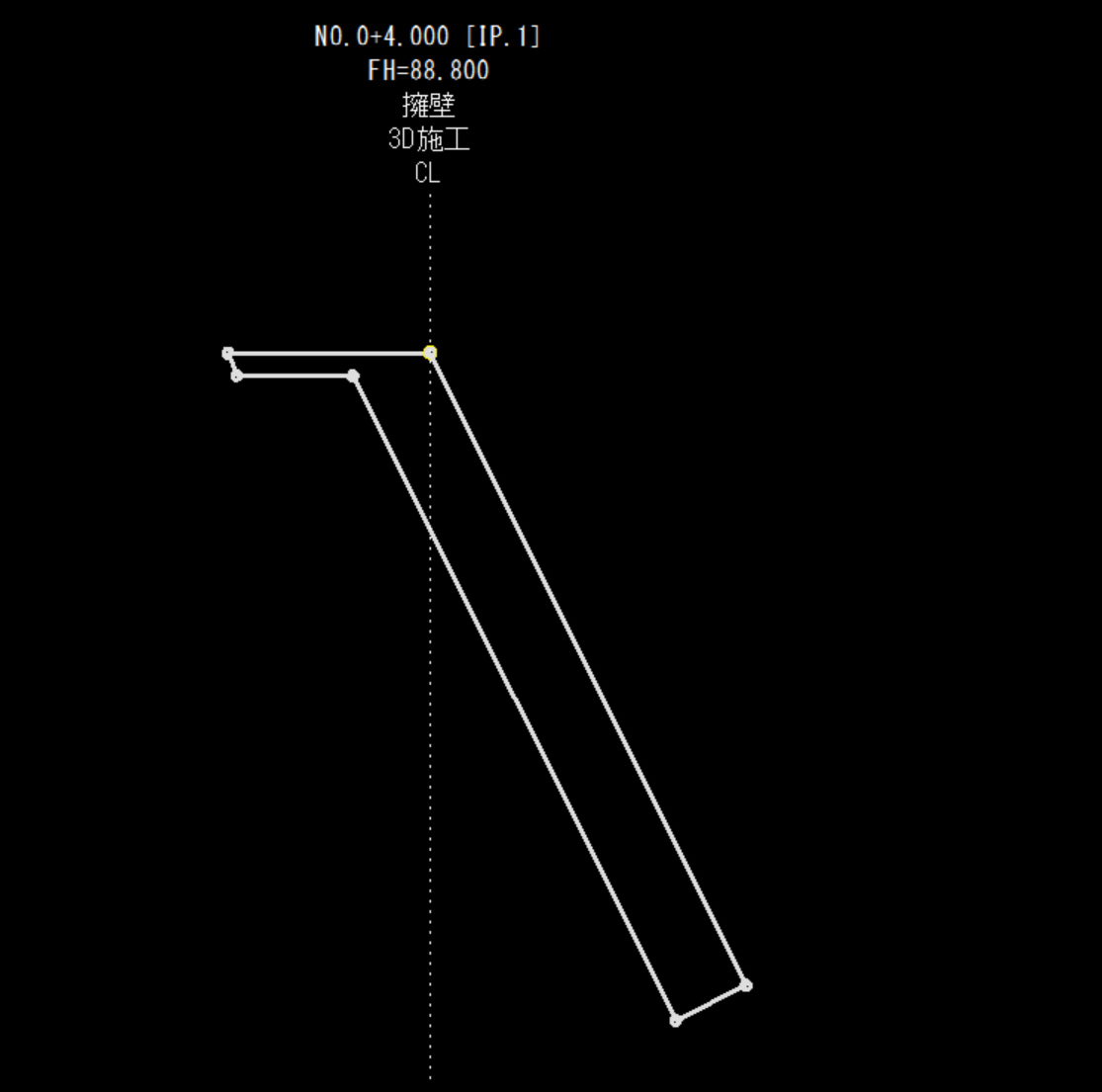

そして入力した構築形状がこちら

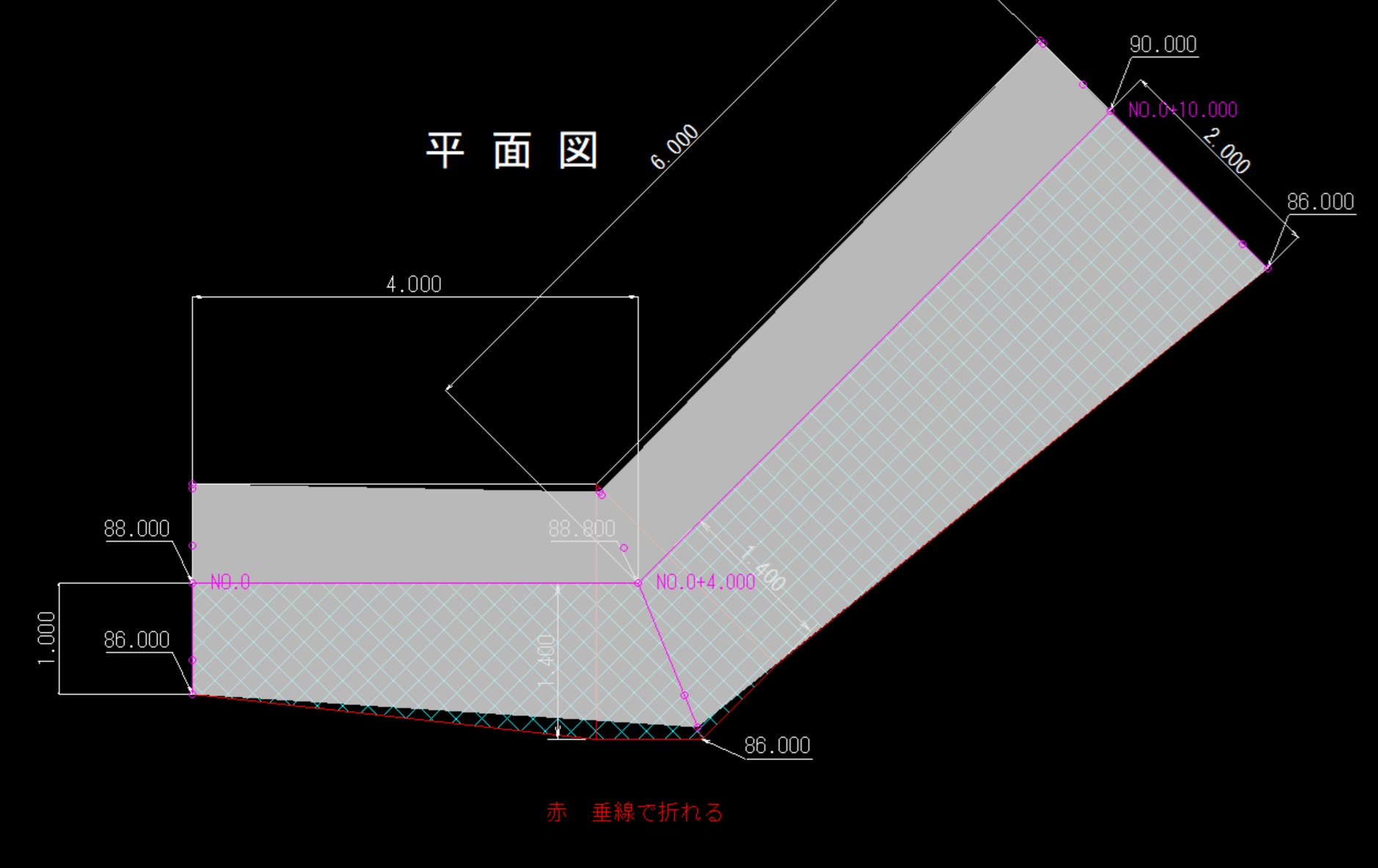

では、平面図に重ねてみます。



まだ折れ点の前後に追加測点入れてません。
なので折れ点付近がおかしいですね。

では、追加測点を入れます👊
あっ！手動です😅またまた折れ点自動作成を使ってません😓
ほんますいません⤵️KENTEMさん

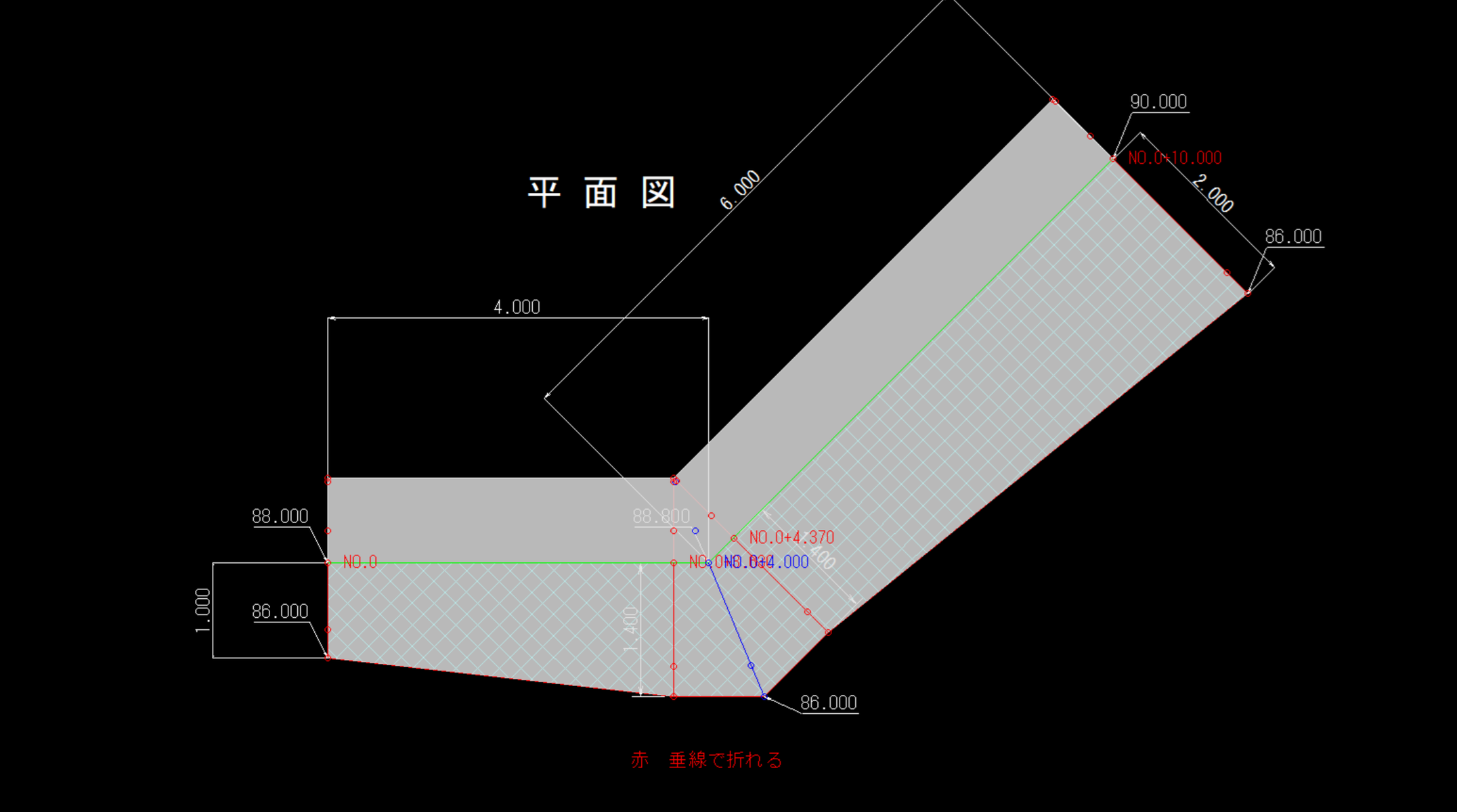

追加測点入れたので平面図に重ねます



先に計算して作図していた場所きっちり乗ってます⤴️⤴️
そして追加測点も予定の赤線の所に入れてます⤴️⤴️

バッチリ〜🎵🎵🎵🎵

では、3Dで確認です👀
頭の良い方、頭の回転が良い方はもうお分かりですね💧



毎回ですが、作成して3Dを確認してからあっ！こーなるんや😱😱
って思います⤵️⤵️⤵️
予想、想像が出来ないぱんだ（笑）

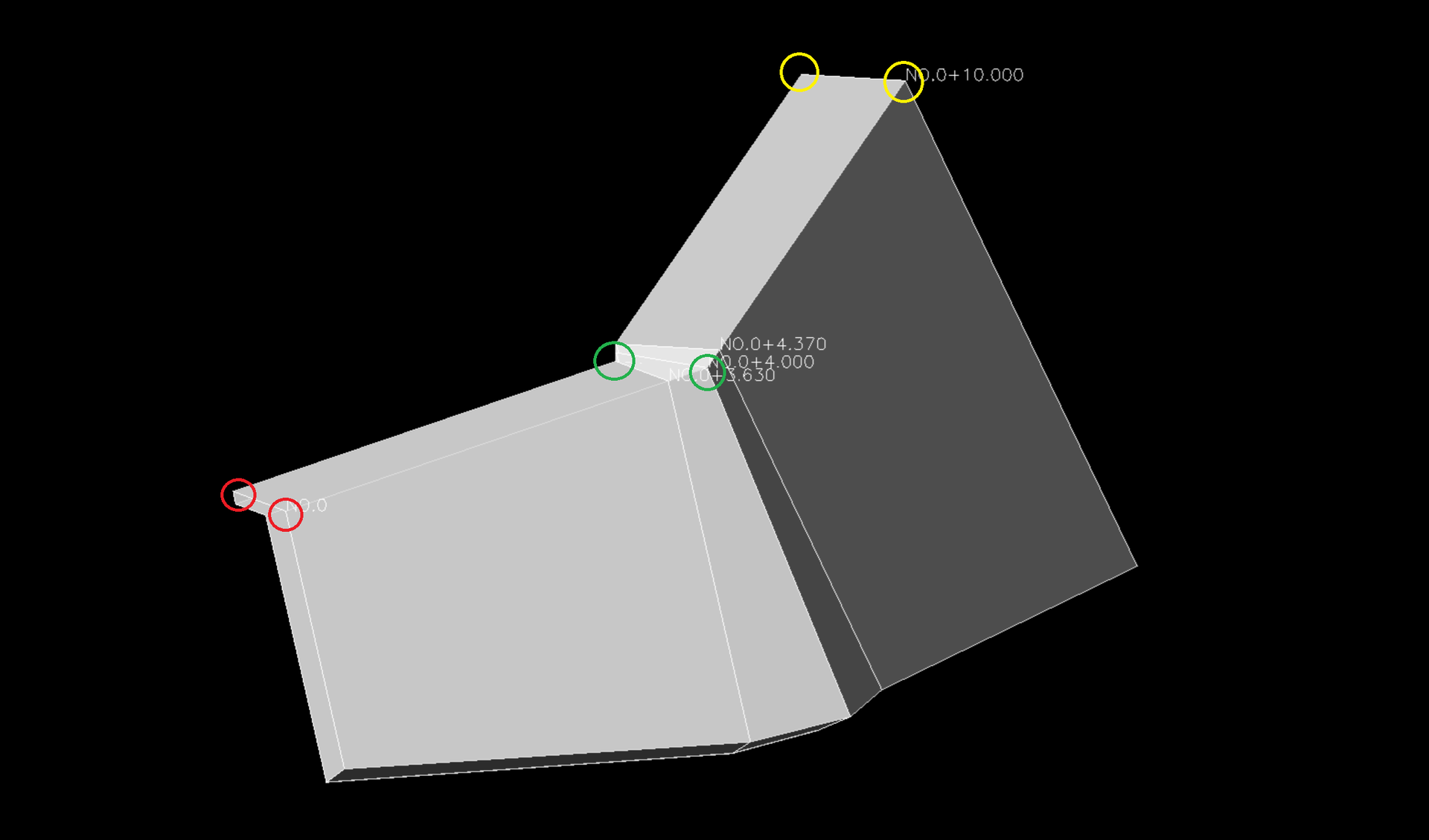

緑枠の段差
赤枠の所の折れ点
違和感？変？としか言い様が有りません😫

いや！
でもねデータは合ってるんですよ！
ちゃんと入れたんですよ！

そう✋これが3Dなんです😭

2Dの様に曖昧、ぼかし、雰囲気でゆんは無いんです。
全てが露わになるのが3Dです😵

ではその違和感や変な所を細かく見ていきます👀

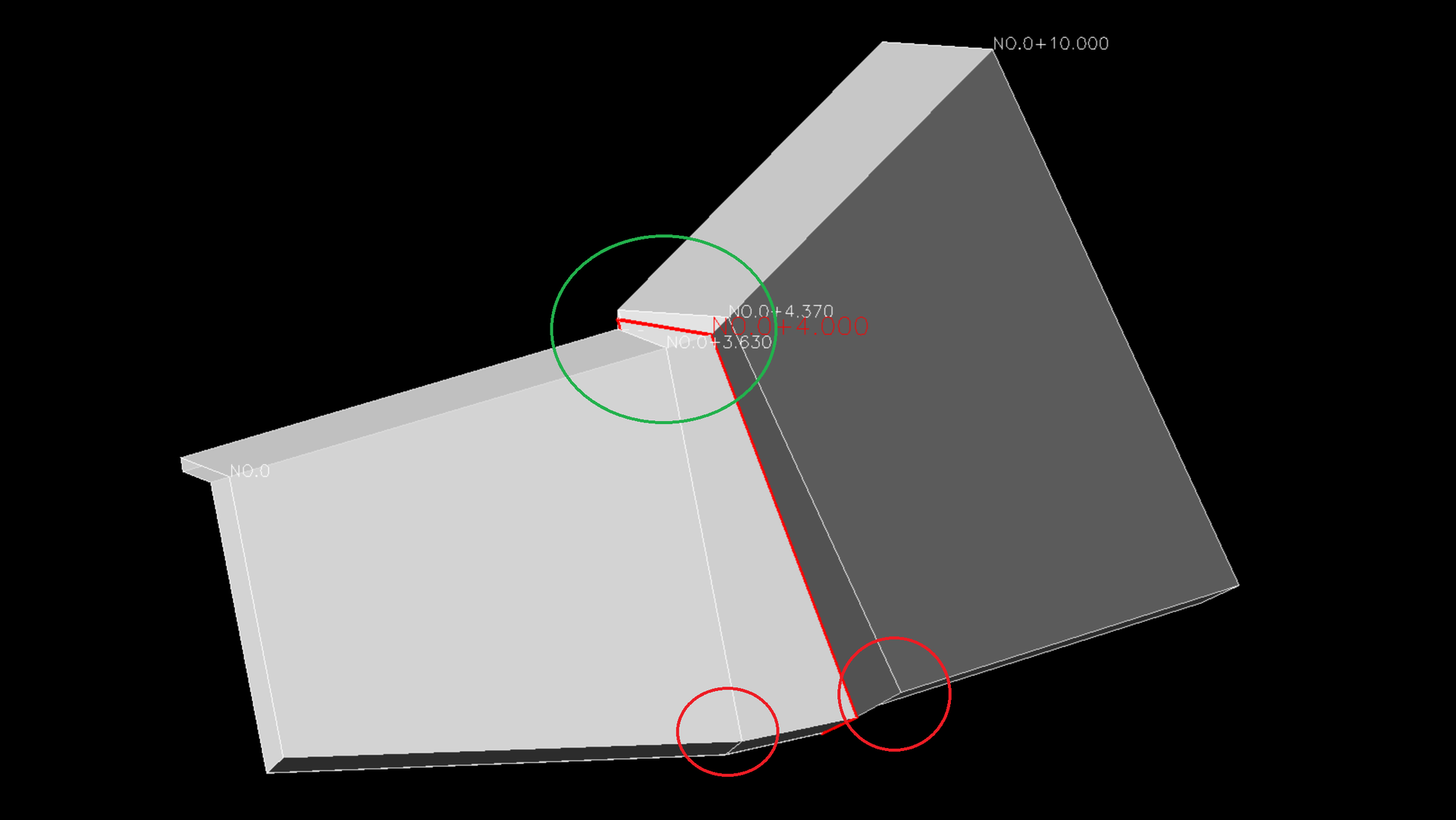

まず、天端



赤色がブロック積みの肩
緑色がブロック積みの天コンの幅

では、皆さん。
皆さんがどうかは分かりませんが、ぱんだの場合



赤のマル同士は同じ高さ。
緑のマル同士は同じ高さ。
黄のマル同士は同じ高さ。

そして高さを出すのもこのマルが付いてる6個所。
省くなら肩の3点だけ出して後は水平器って場合も😅

次に裾



この赤丸の所はレベル。
しかし計算上、折れ点の前後の追加測点で微妙に折れるよな〜


ブロック積みやから根石は通したいし、ズラッと並べたいよな〜

う〜ん🤔🤔🤔🤔🤔🤔🤔🤔

あっ！
こーしたらえんや⤴️

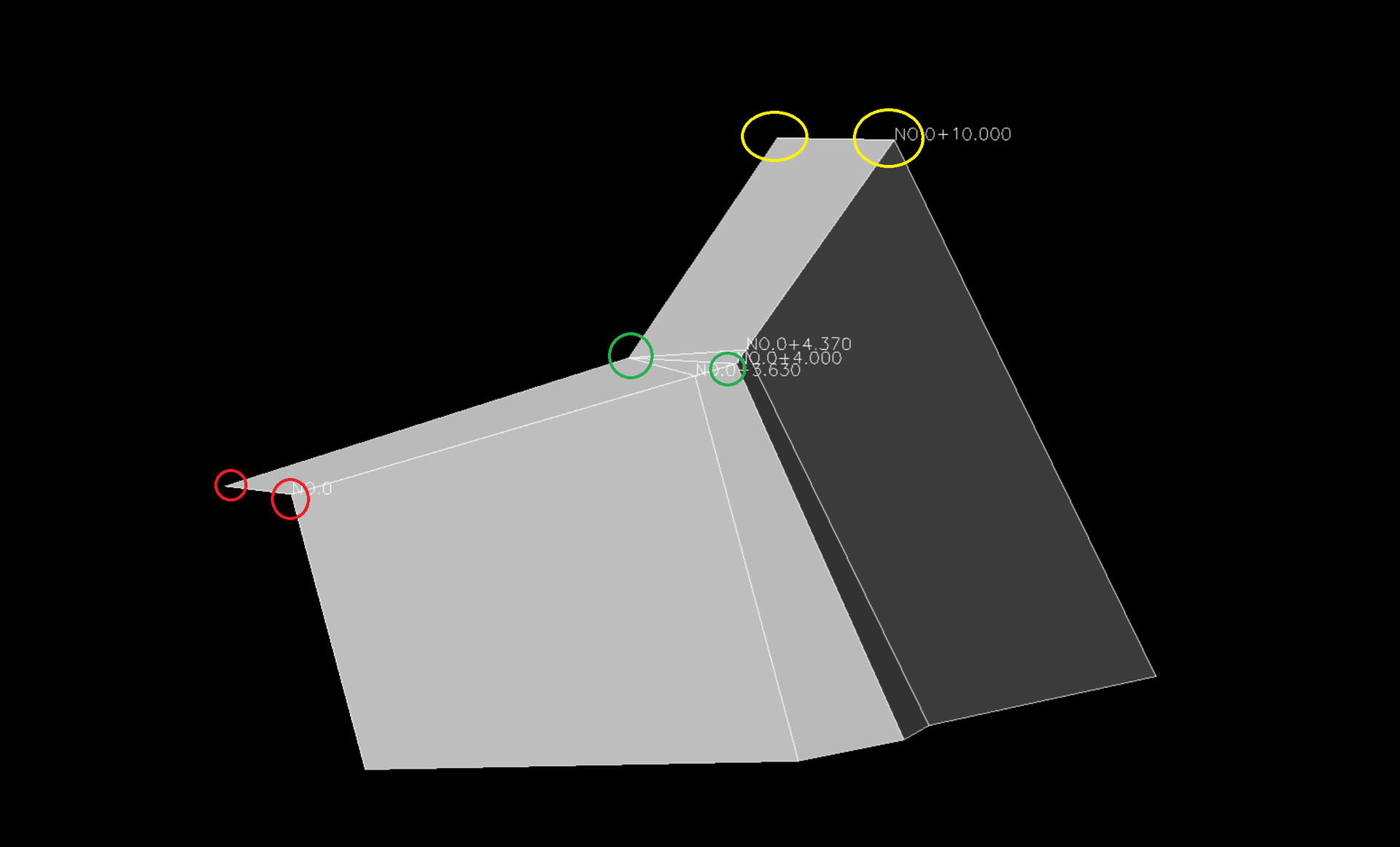

構築形状をちと変更して

赤◯同士、緑◯、黄◯同士を同じ高さにしました😁

お〜見事に段差が無くなった😁😁😁

ただ、天端はプロペラの様にひねってます😅

現場の金ゴテ仕上げも勿論！ひねります😅

よし！天端はどうにか成った🎵

後は裾問題やね🤔

この裾問題は次回のお楽しみって事で✨

って、皆さんもー答え分かってますよね😅
