どもサイテリストぱんだ🐼です✋

この所、ずっと路線問題で悩んでます🌀

悩んでるゆ〜か、迷子と言うか。

もー何が何やら⤵️⤵️⤵️⤵️

では、聞いて下さい！

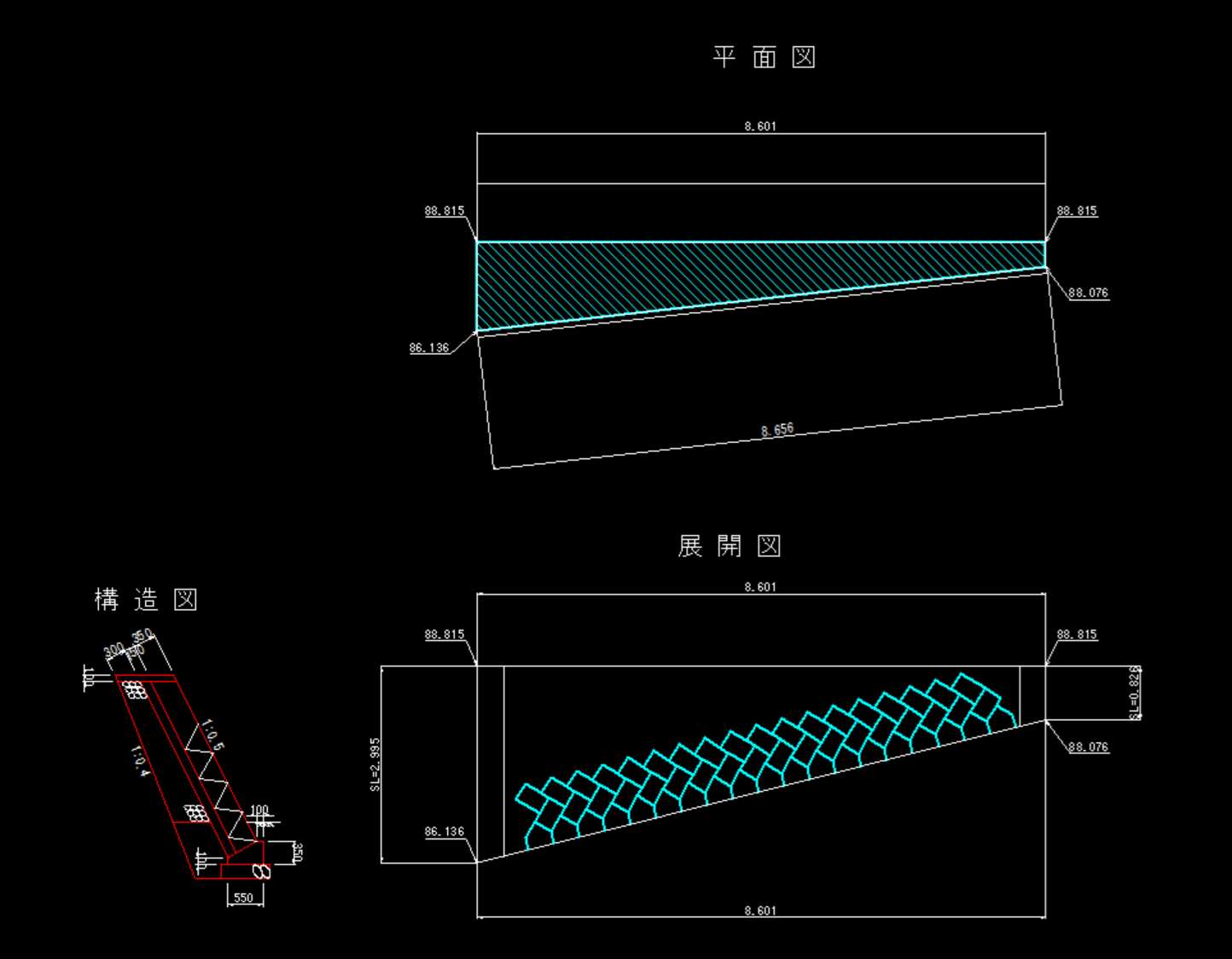

まずはこれ



ブロック積みです。
直線で天端はレベル、裾は勾配がかかってます。

ではSiTECH3Dでデータ作成です。

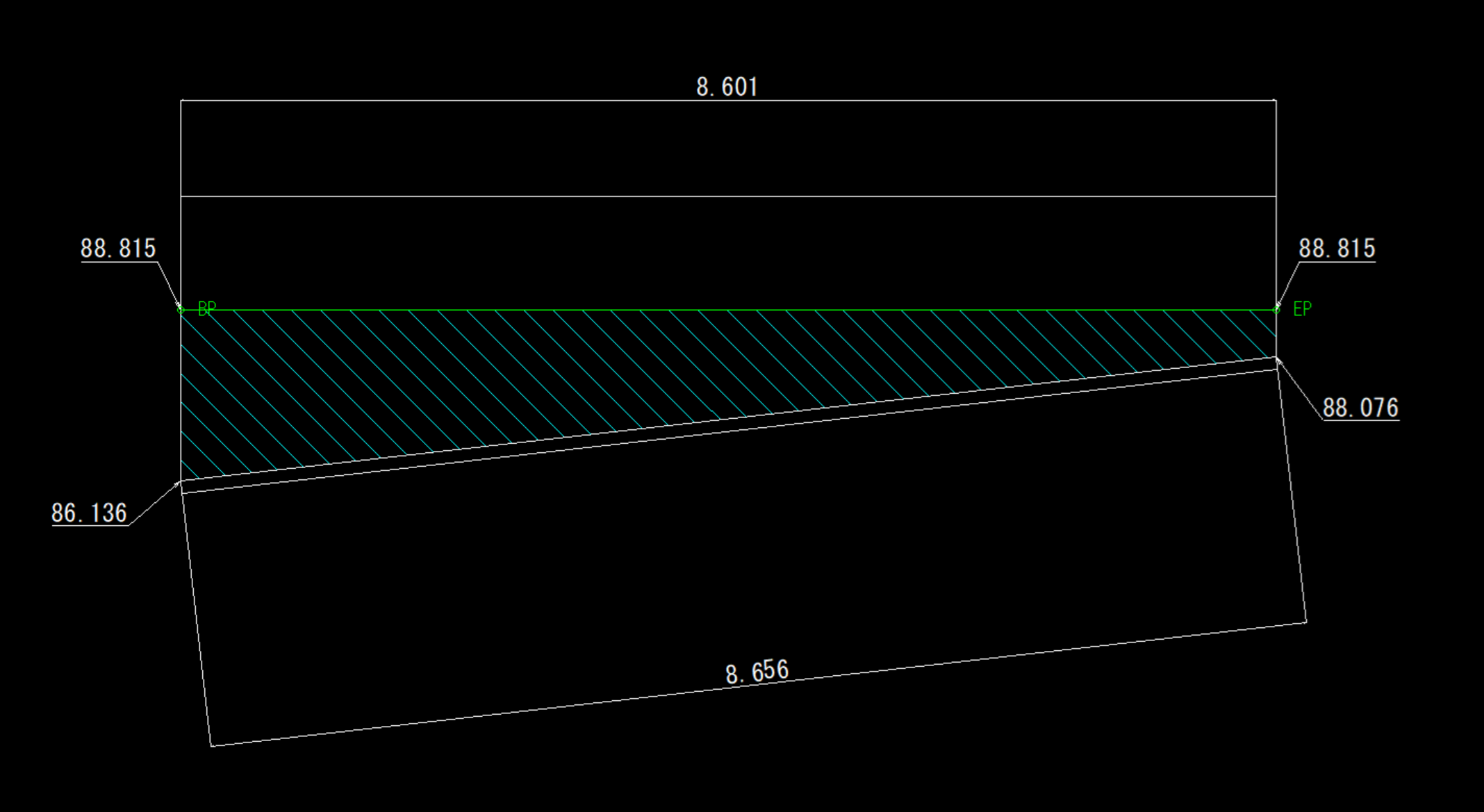

ブロック積みの肩に路線を設定します。

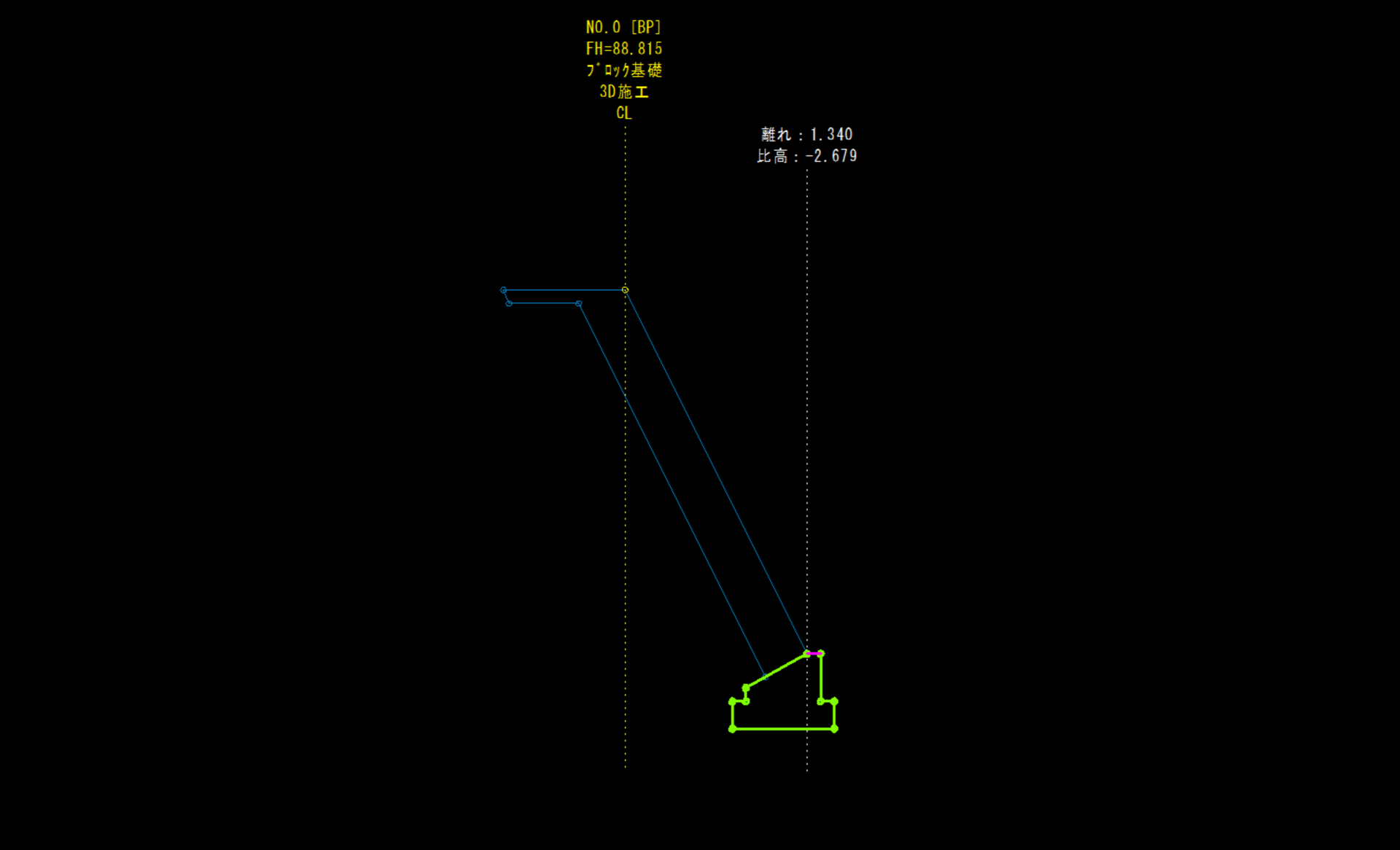

ブロック基礎も同時に作成します。
構築形状は分けてます✋

平面図に乗せます



平面図にピタッと合ってます⤴️

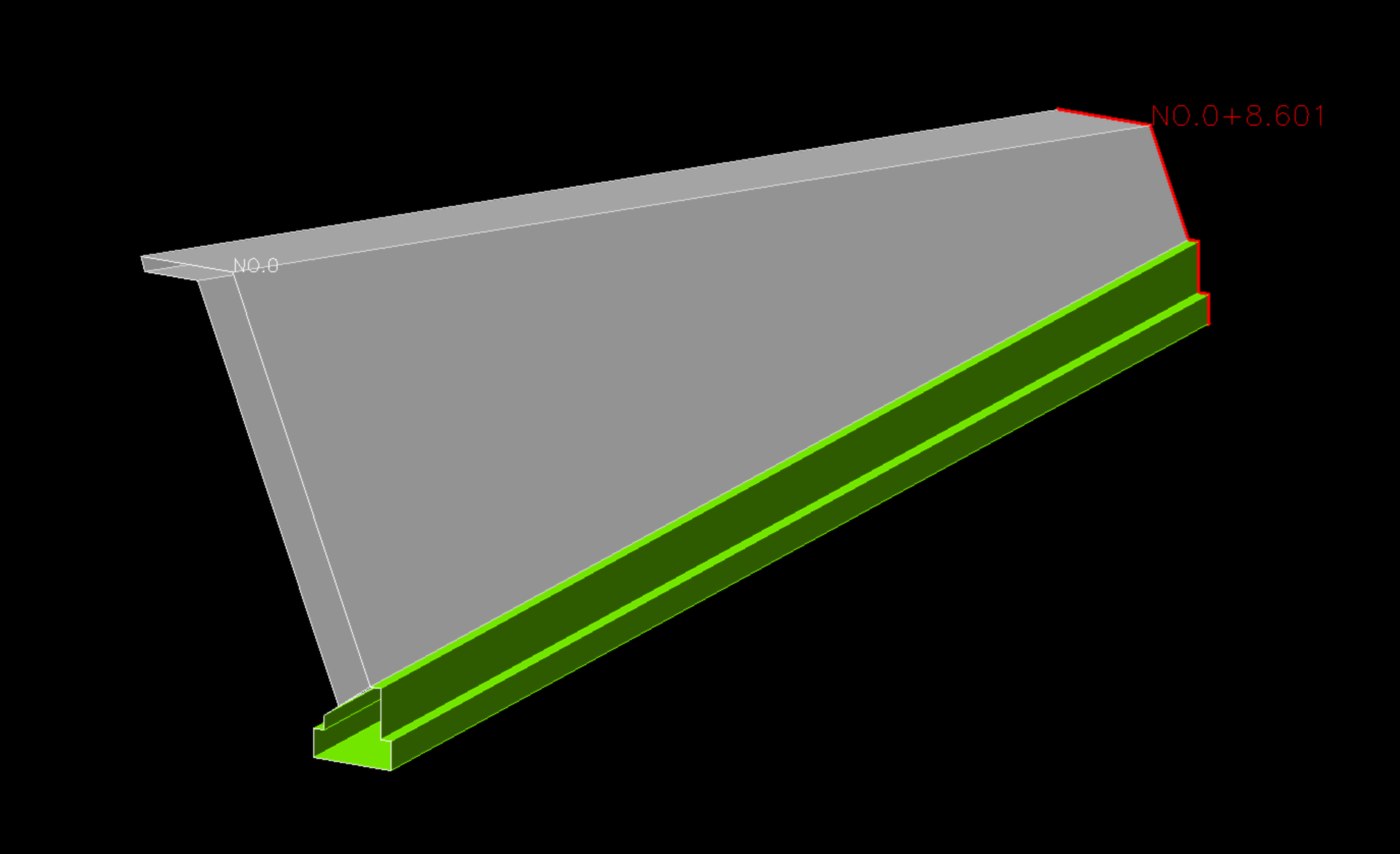

3Dで確認です。



特に問題も違和感も有りません⤴️

がっ！ここで疑問が🌀🌀🌀

これ、ブロック裾に路線を設定したらどうなるん？？

おバカなぱんだは頭の中で考えられないやってみないと分からないので、早速やってみます🤣

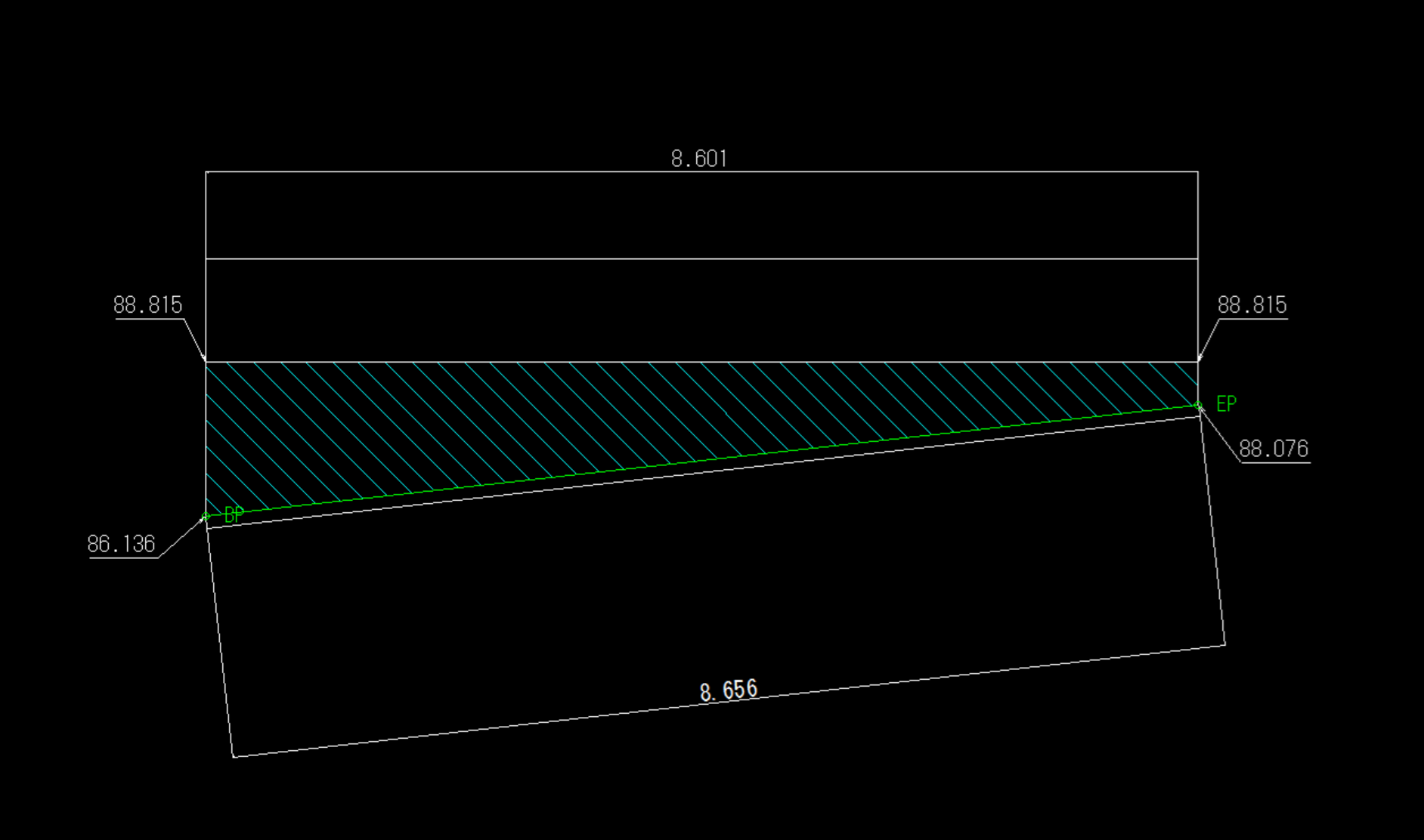

ブロック裾に路線を設定しました✨

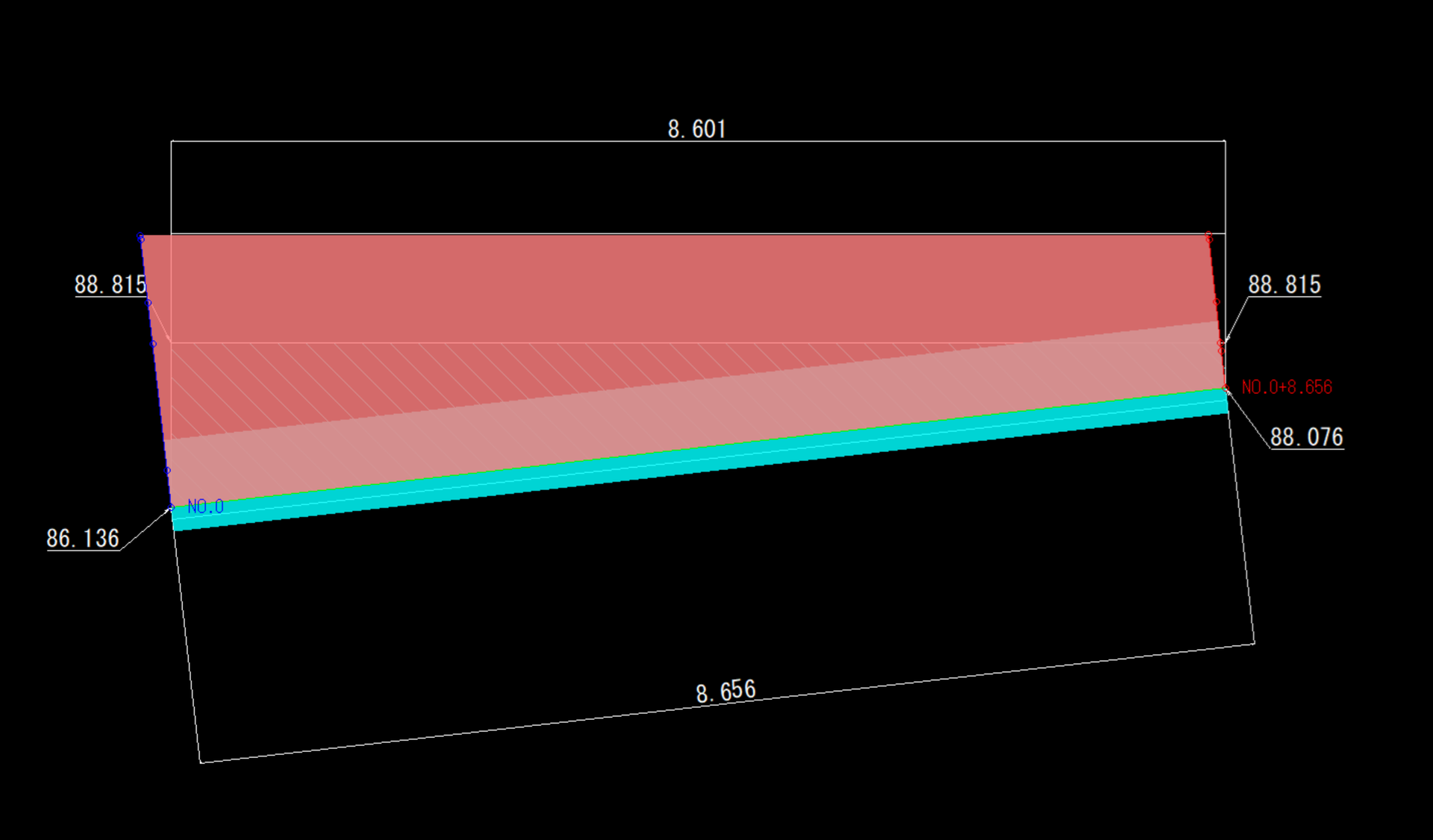

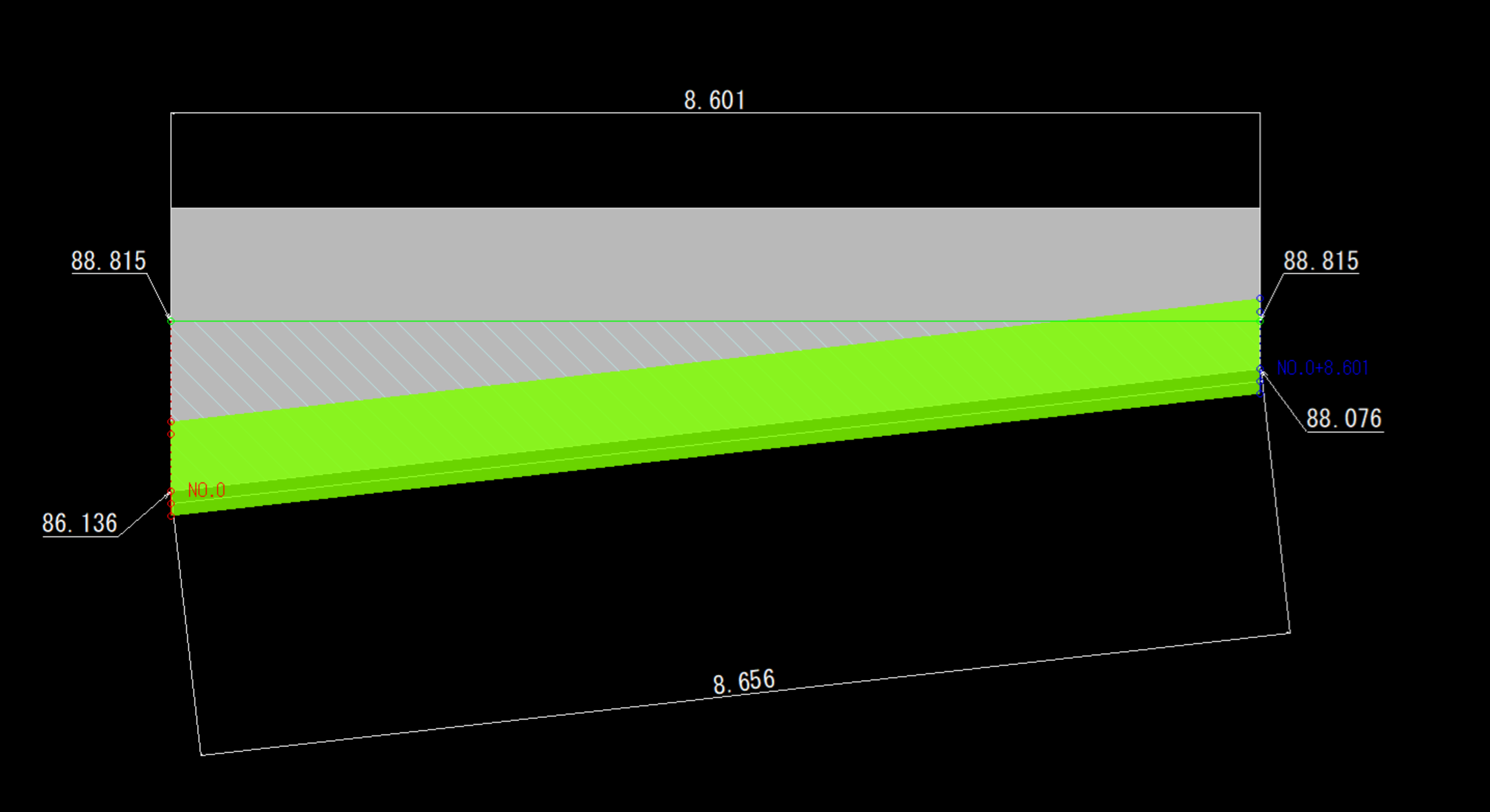

では、一気に飛んで平面図に重ねてみます👀
どーなるんでしょね😁



ん？

んん？？

あっ！そーゆー事か💡

ブロック基礎に路線を設定したら、ブロック基礎に対して直角方向に計算されるんや〜⤴️⤴️

へぇ〜💨💨💨なるほどなるほど💡

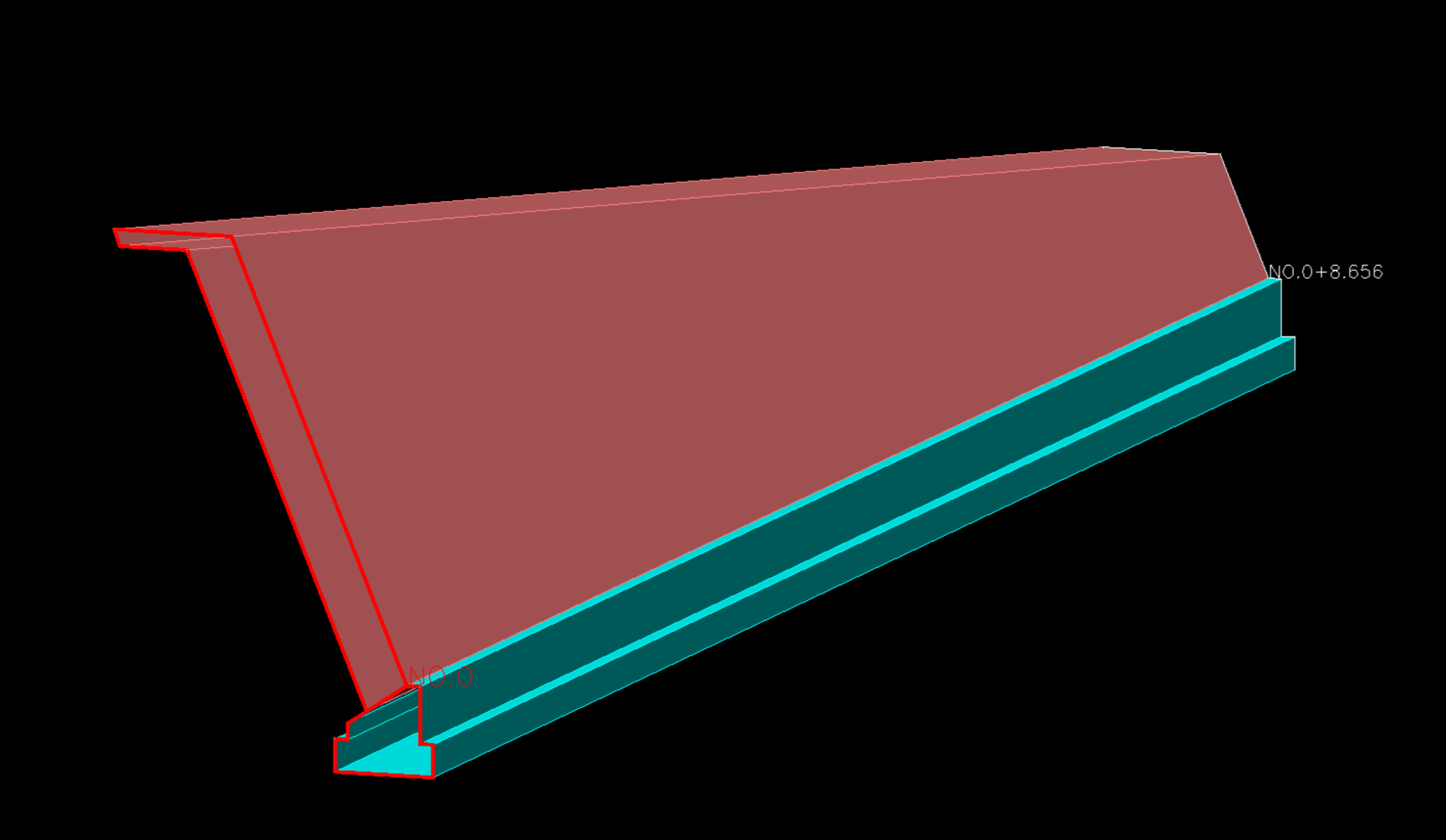

では、3Dを見てみます👀



フムフム🤔
見た目は問題無いよね〜👀

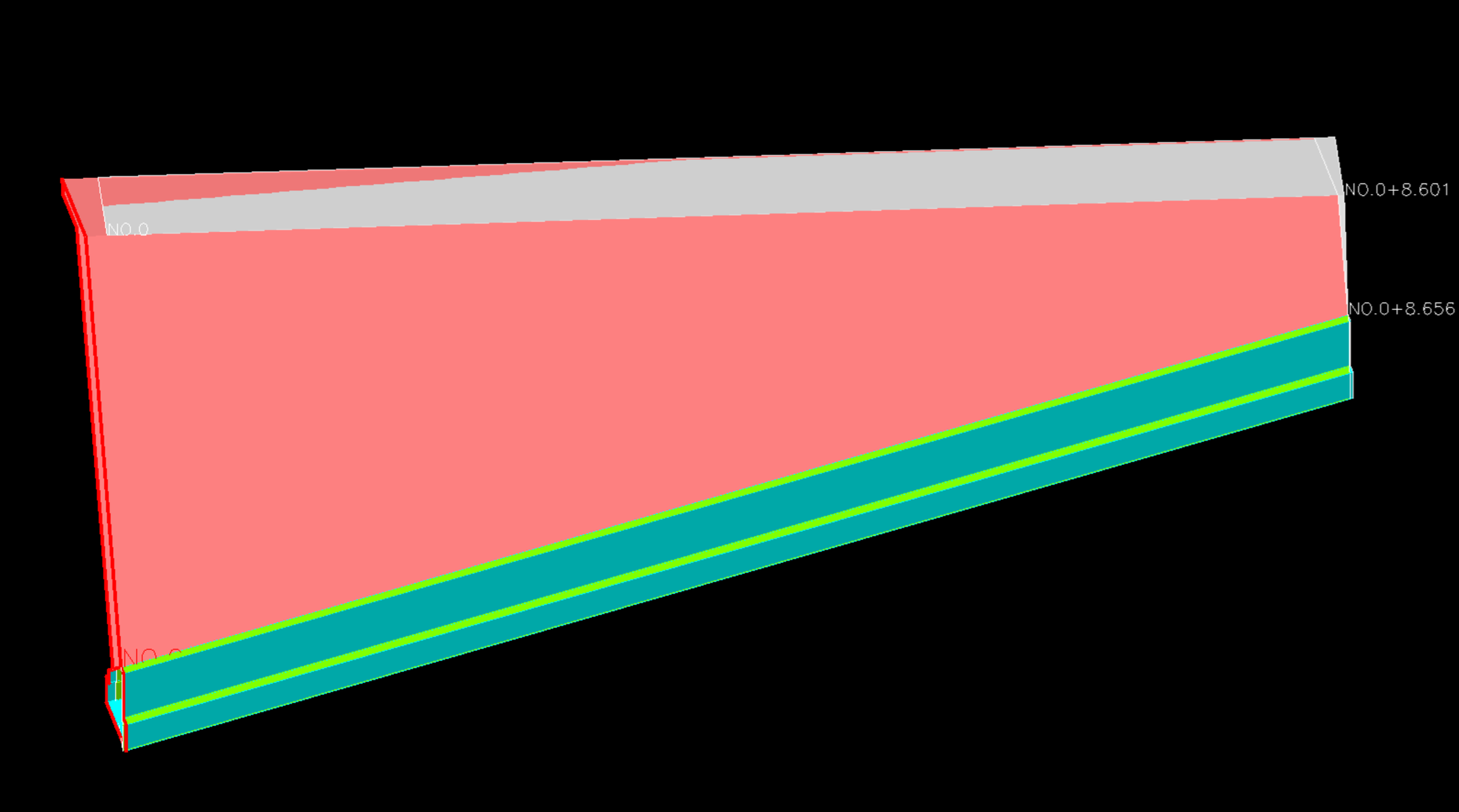

では、同時に表示します



あ〜こうやってみるとやっぱ設定した路線に対して横断方向なので起終点の位置はまるっきり違いますね〜⤵️
高さも微妙に違いますね〜⤵️


ん？って事は

路線の横断方向って事はブロック基礎の幅が違うんじゃないの？？

ちと、2Dへ戻って加筆して確認です。

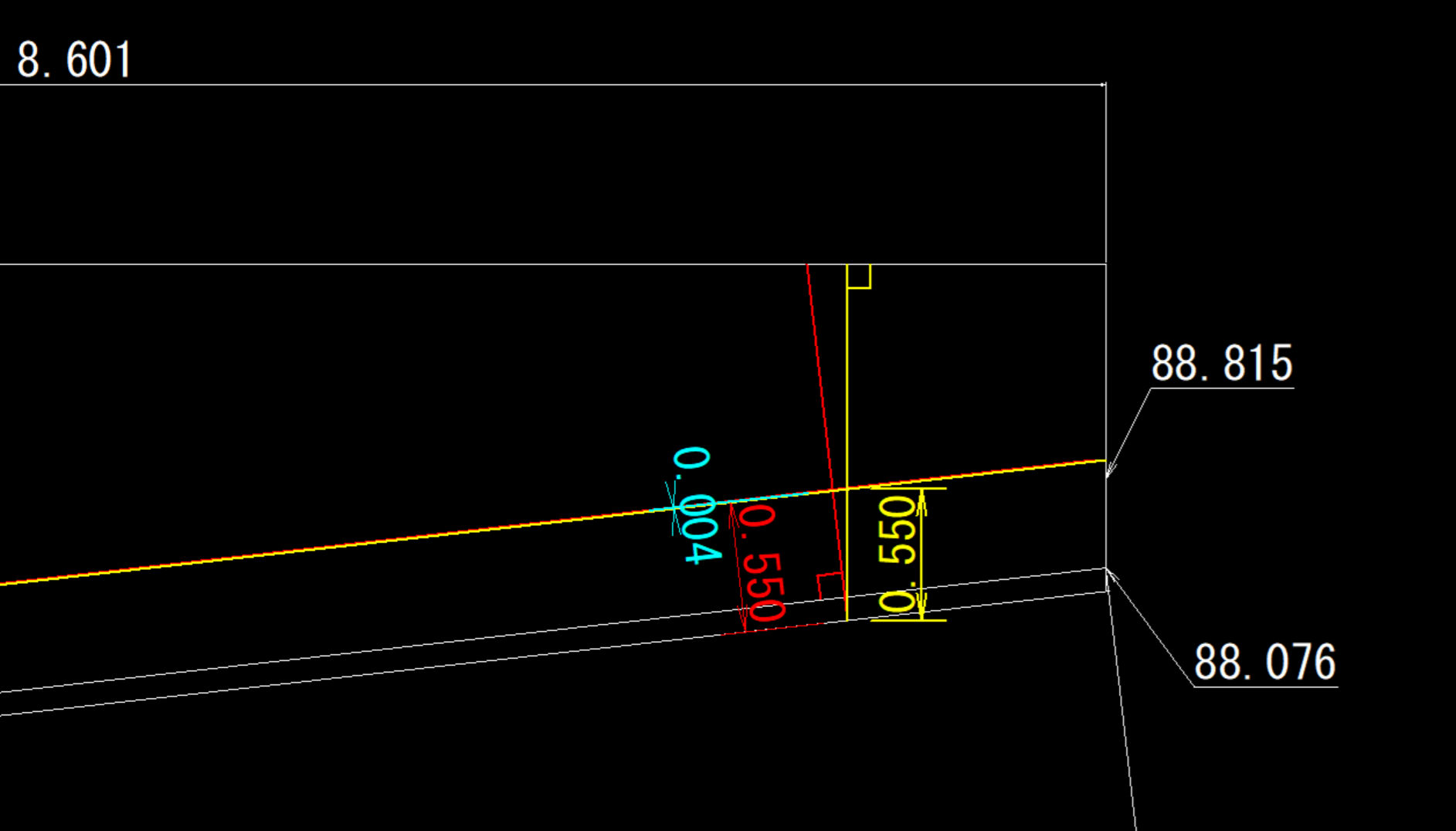

平面図にブロック基礎の幅を作図し引出ししました✋

黄色がブロック天端からの直角方向
赤色がブロック基礎からの直角方向
差は4mmですね✋

だから？
う〜ん。どちらに路線を設定しても全く問題無いですね〜⤴️

なので、ブロック肩に路線設定が正解でベストですね😁

ただ、ぱんだなら

ブロック基礎はブロック基礎に路線を設定。

ブロックの丁張り入れる時はブロック積み肩に路線を設定したデータ。

2つ用意するかな🤔

何故って、それは・・・・・・
ただ何となく😱😱😱

さて、今回も悩む？悩ます様な内容ですいません💧

言いたいのは路線設定が全てのカギとなるからです✨
これを間違う？しくると全く違う物、微妙に違う物が出来上がる可能性があります😭

なので、ぱんだは路線設定は悩みます🌀

悩んで悩んで、路線決めて時間かけてデータ作成して！

そして・・・・・・

あっ！路線ここじゃ無い😓
やり直し⤵️⤵️⤵️⤵️⤵️⤵️


な、毎日です😵😵

皆さんはこうならない様にサポートへ📲

この場合はどこに路線を設定するのが正解なのか？ベストなのか？
アドバイス受けて下さい✋

それがスペシャリスト‼️
正確なデータ作成への近道です👊👊👊

えっ〜と、ぱんだは、さすらう孤独な、サイテリストなので✋

めっちゃ遠回りして、なんなら同じ所を2周も3周も何周もでもクルクル回ります（笑）

ではでは、本日もご安全に👷‍♀
