どもサイテリストぱんだ🐼です✋
サブタイトルに永遠のテーマとありますが、永遠の様な永遠で無いような🌀
以前に少し触れましたが、天端以外の見えない不具合について、上手く説明出来るかどうか分かりませんが書いてみたいと思います😱
では、参ります

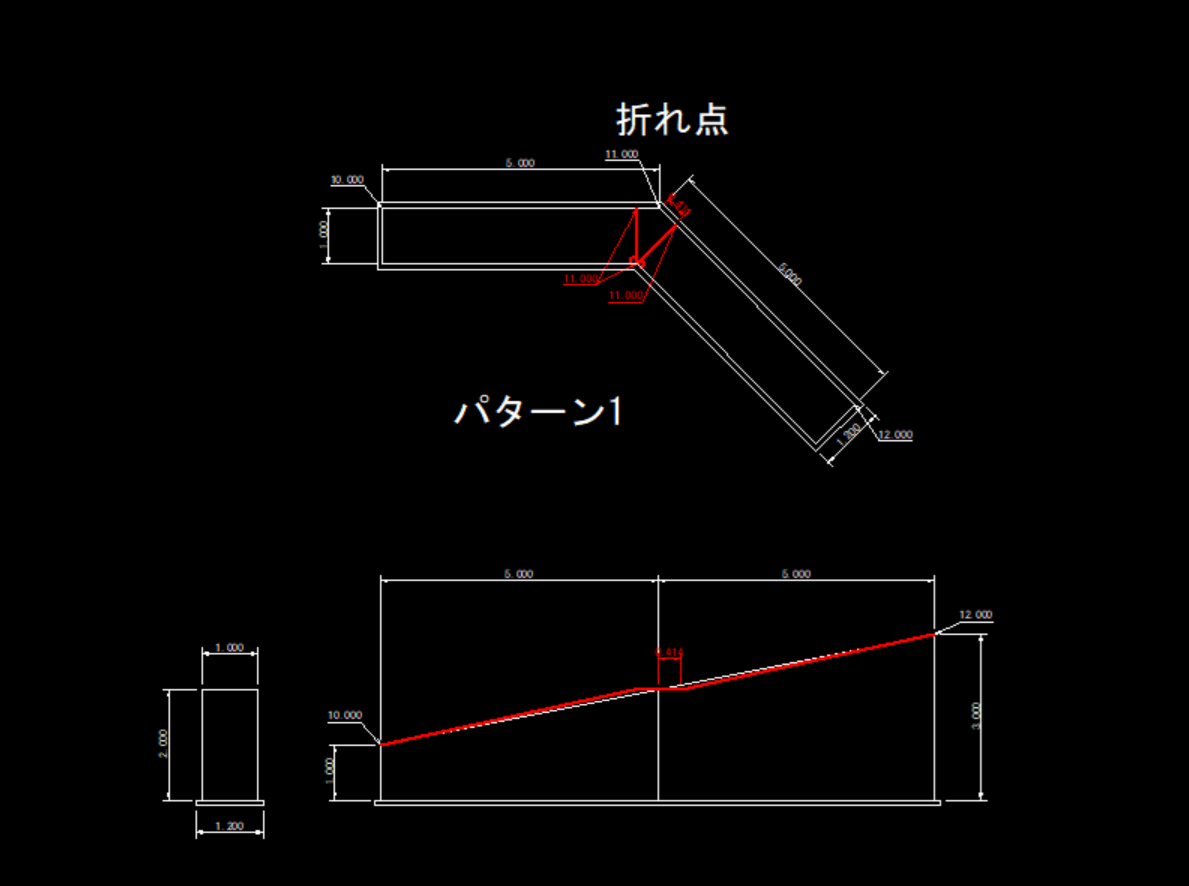

このパターン1の場合ですが、天端は勾配、裾はレベルです。
そして直折れです。
展開図は図面で言う上側の肩になります。
ではこの展開図が正解か?と言われれば微妙です。
何故なら、赤線の所で正確?厳密に言えば天端勾配の折れが発生します。
そうなると展開図は赤線の様な形になります。
しかし天端の下側の線で言えば天端勾配の折れは発生しません、ただその際は延長が変わります。くの字ですから✋
SiTECH3Dでデータを作成すると、厳密に言えば赤線の所に追加測点が入るので、SiTECH3Dのデータは天端勾配に折れが出来ます。
ただ、裾はレベルなので均しコン、床付には何の問題も有りません⤴️
では次に

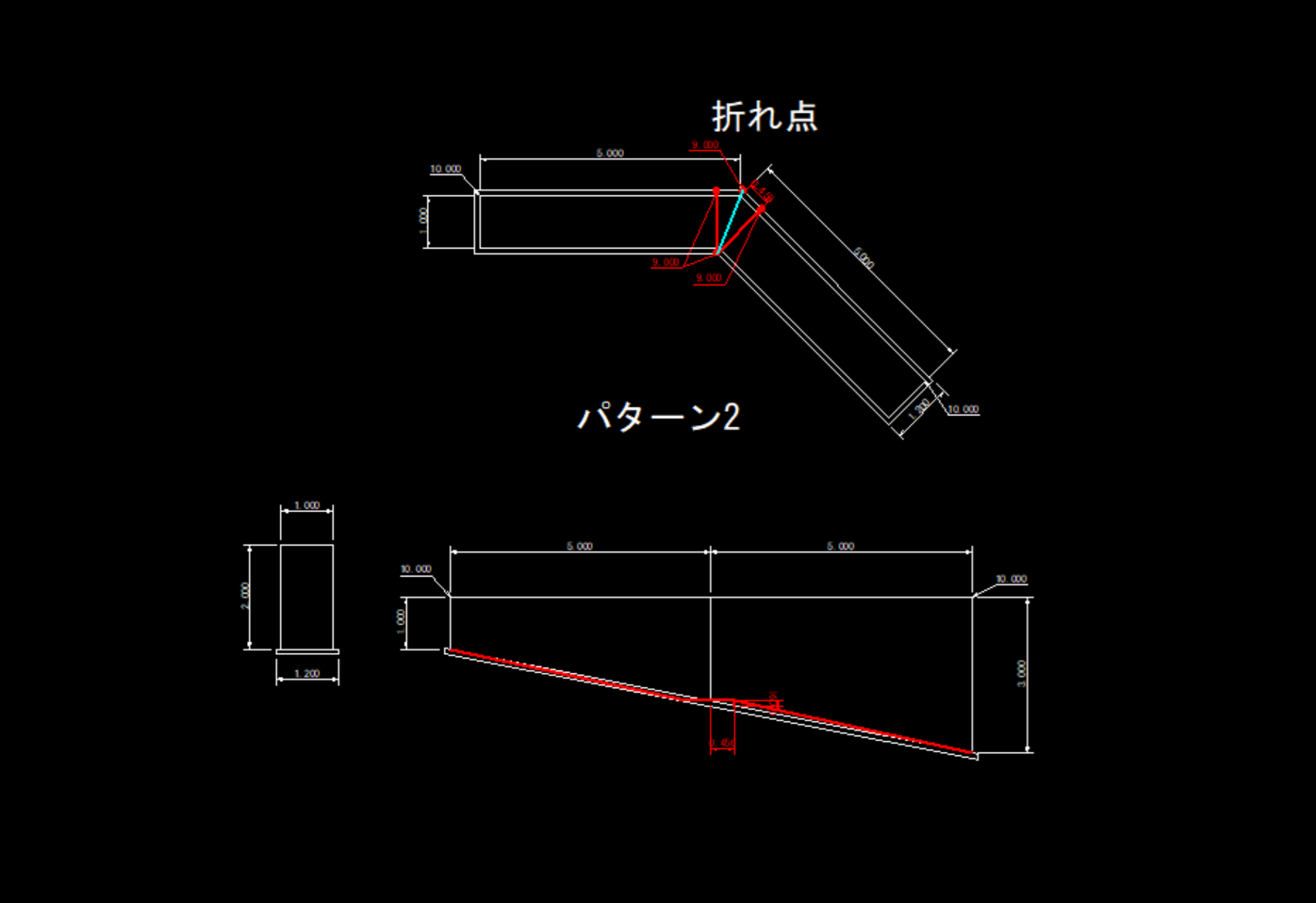

天端はレベル、裾に勾配が有るパターン2の場合です。
直折れなので厳密に言えば赤線の所に追加測点が必要です。
そうなるとSiTECH3Dのデータは赤丸で囲った範囲がレベルで計算されます。
これが正解ですね⤴️
が!がー!!正解は正解だけど
それがベスト!なのか??って事です。
あくまで正解はSiTECH3Dのデータです。
なので快測ナビで床付をして行くと必ず赤線、赤丸で囲った所(追加測点の範囲)はレベルで床付され、均しコンの天端はレベルとなります。
ちなみ、不具合を検証?分かりやすくする為に、今回の構造物は誇張してます!
ザコシショウの様に😂
なのでこんな構造物は無いと思います。
では、ベストは?と言われれば!
上記写真の水色をレベルとして、赤色のレベルは無視します。
なので、床付はプロペラの様に捻った様になります。
そして均しコンの天端も水色の線をレベルとして捻った様に天端を出します😫
そうする事で均しコンのレベル部分を無くして、型枠を建てやすく?連続して建てれる様にします。
ちと何言ってるか分からないですよね😓
快測ナビが表示する床付、均しコンデータとは合いません!
がっ!
天端は合います⤴️
なので、快測ナビに表示されるデータを参考にして床付を行います。
そして、均しコンの位置はCAD測設で出して、天端はレベル観測で出します!
今回の場合はかなり誇張してるので、この図面の様な場合はちと快測ナビのデータを参考にって言っても難しいですけどね😂
さて、今回は直折れの直壁の構造物ですが、これが二次製品の水路であれば、赤丸の範囲内をレベルにするのが、正解でベストです。
重力式の場合は勾配にも寄りますが、正解とベストは違うと思います。
この様な正解とベストの違い?判断は経験ですね✋
でもね、あくまでも快測ナビに表示されるSiTECH3Dのデータが正解なので、それ通りするのが本当のやり方です。
ぱんだのやり方はいわゆる野良のやり方ですね🤣🤣
さあ〜
そうなると上の方にも書いてますが、厳密に言えば赤線の所に追加測点を入れるって言葉が今度は引っ掛かってきます!
折れ点自動作成を使うと、クロスしない場所にして下さいとあるので、クロスしないギリギリを攻めるのか、攻めないのか?
また手動で作成となると、これまたギリギリを攻めるのか攻めないのか🌀
追加測点は複写なのか?
断面補間なのか?
まぁ!こんな勾配がある場合はちと考え無いとあかんですが、急勾配で無いならあんま考え無くても🆗かな⤴️
こんな悩む様な事を書いてますが、これはぱんだが独学でやってるので、SiTECH3Dの基本的な使い方?正しい使い方を知らないからです😭😭
きちんとセミナー受けて、教えて貰って、分からない時はサポートへ電話すれば心配無いです😁
こんな独学の野良のやり方してたら、間違う、困る、こんがらがるだけです😱
きちんとサポートを受ければ、こんなん秒で解決です✨
って、そーゆうぱんだは📲しませんが、めっちゃ恥ずかしがり屋なので😭
ではでは、本日もご安全に👷♀
