どもサイテリストぱんだ🐼です。

さて、バージョンアップアップで追加された折れ点自動作成ですが、皆さん使ってますか？
ぱんだは・・・・・・

この自動作成は恐らくですが、線形が直線と直線の場合に起動？作成される機能かと。

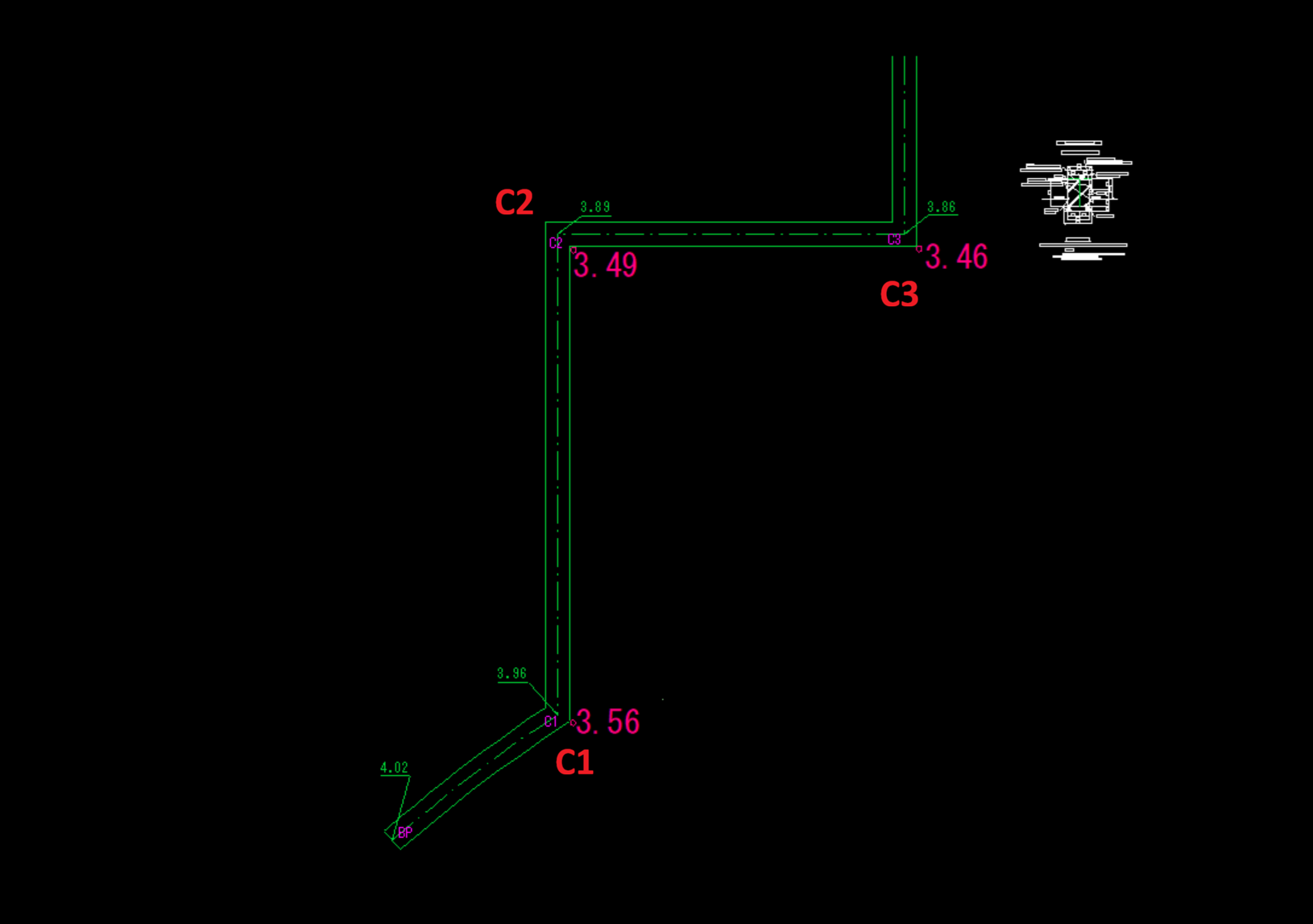

ではこちら



起点が下になります。曲線〜直線〜直線です。

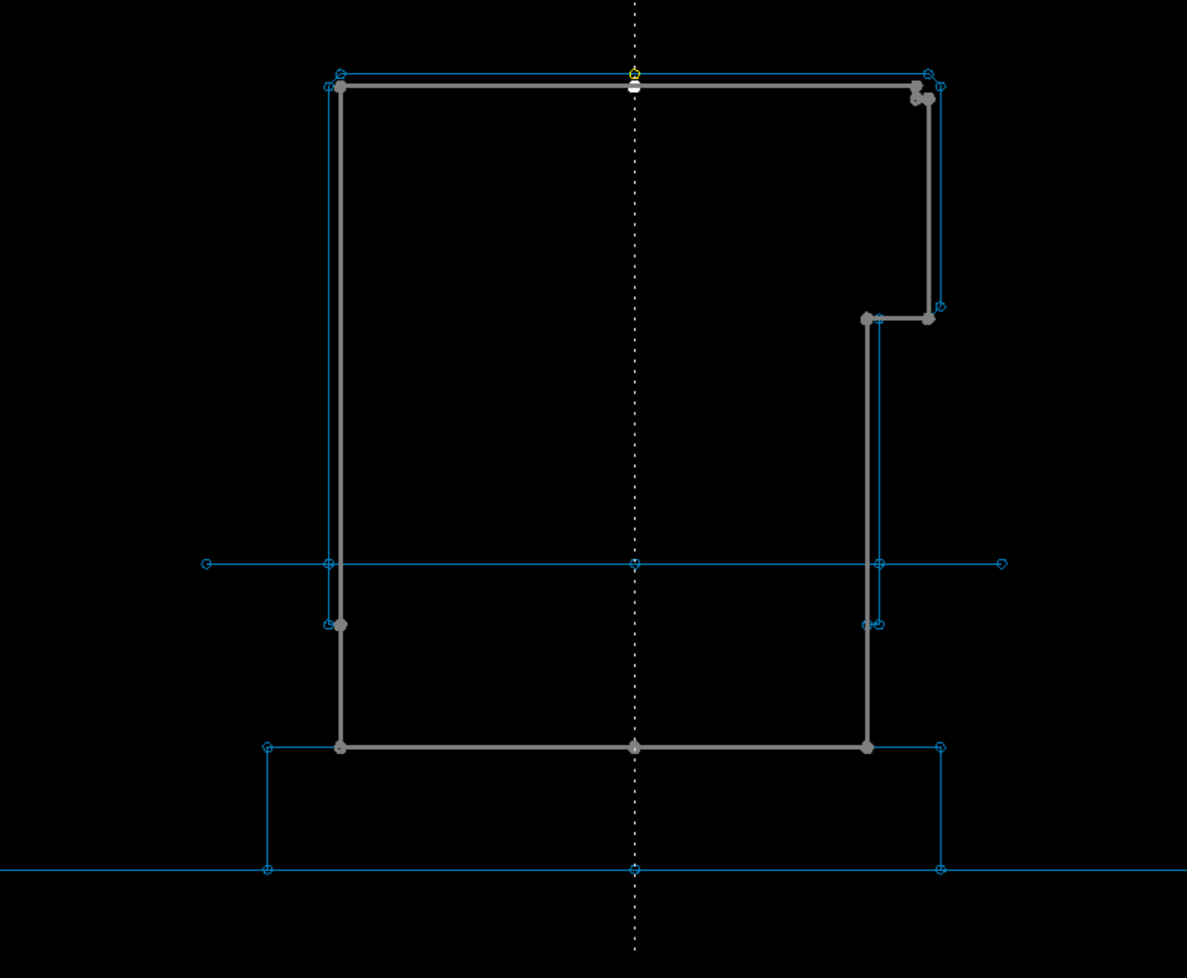

構造はこちら



ちと複雑な構造物ですが、今回は現在選択している灰色の部分のみにします。

では、SiTECH3Dで作成して平面図に重ねてみます



C2は直線と直線の折れ点なので追加測点を入れる必要があります。

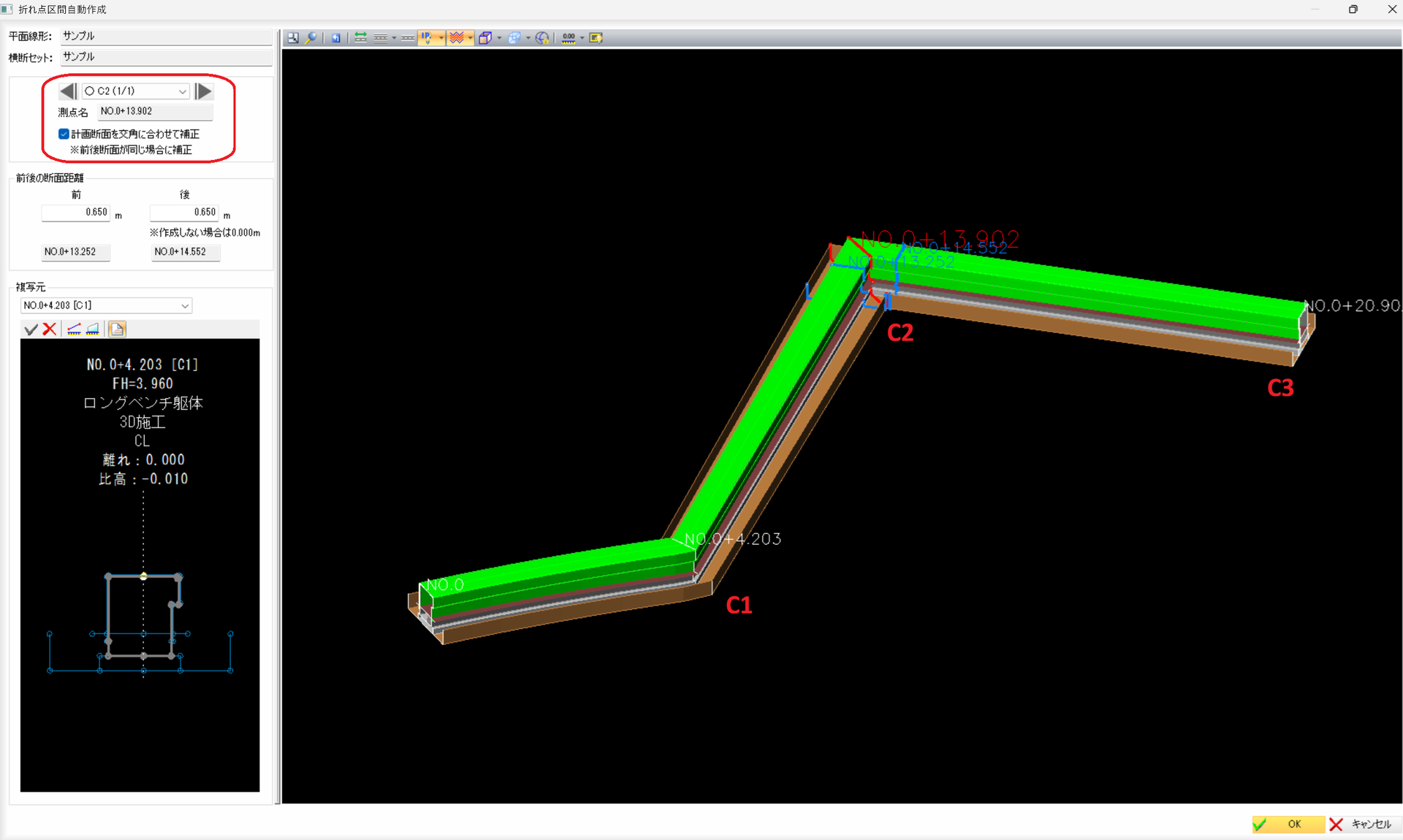

では、折れ点自動作成を使用します。



赤枠の所ですが、1/1となっているので折れ点自動作成で作られるのはこのC2の個所のみです。
断面は同じなので、交角方向にチェックマーク入れてます😁

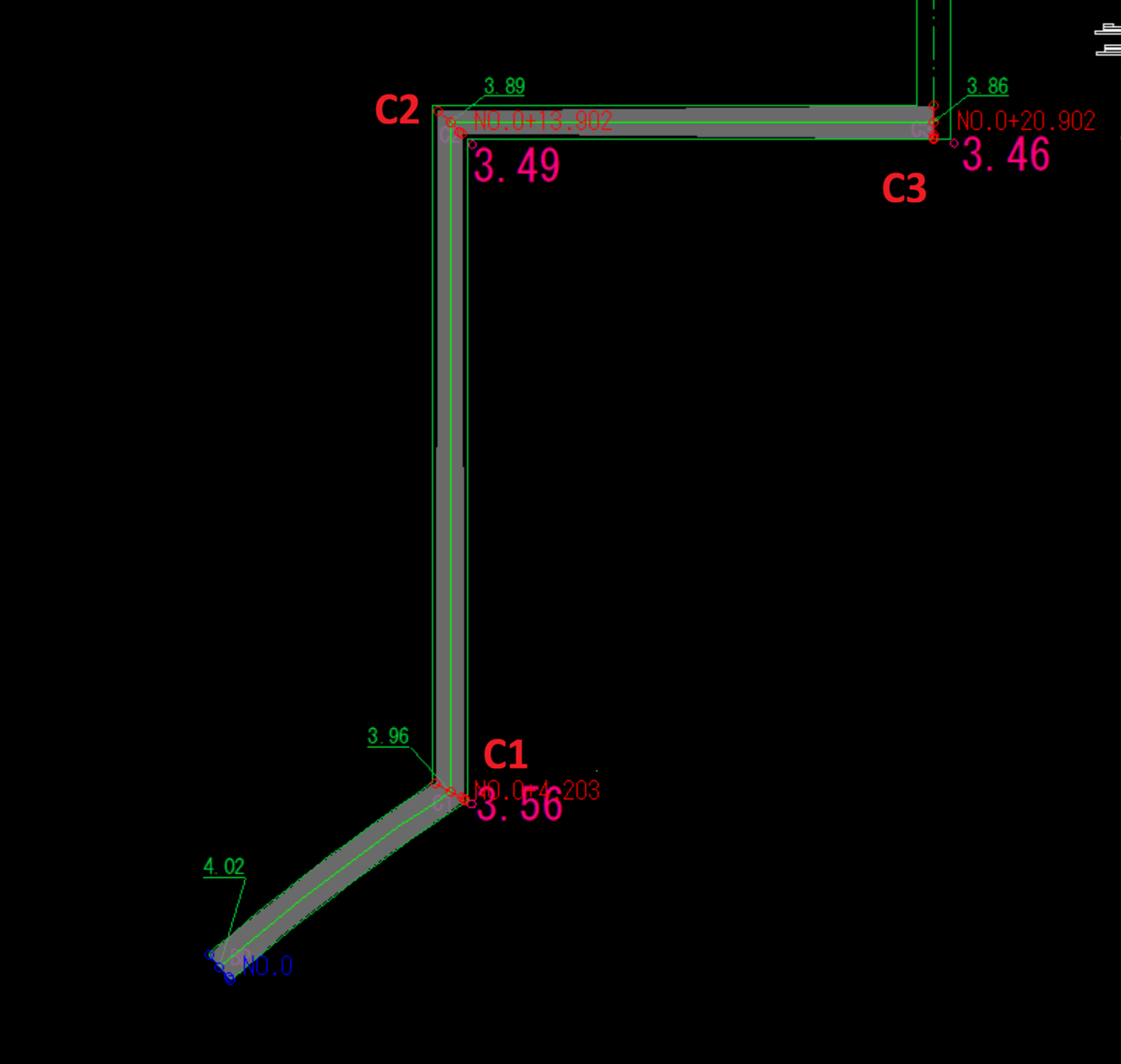

では、これを平面図に重ねます



若干緑色の平面図とズレているのはこの構造物はモルタルの上塗りがあるので、その分内側になってます。

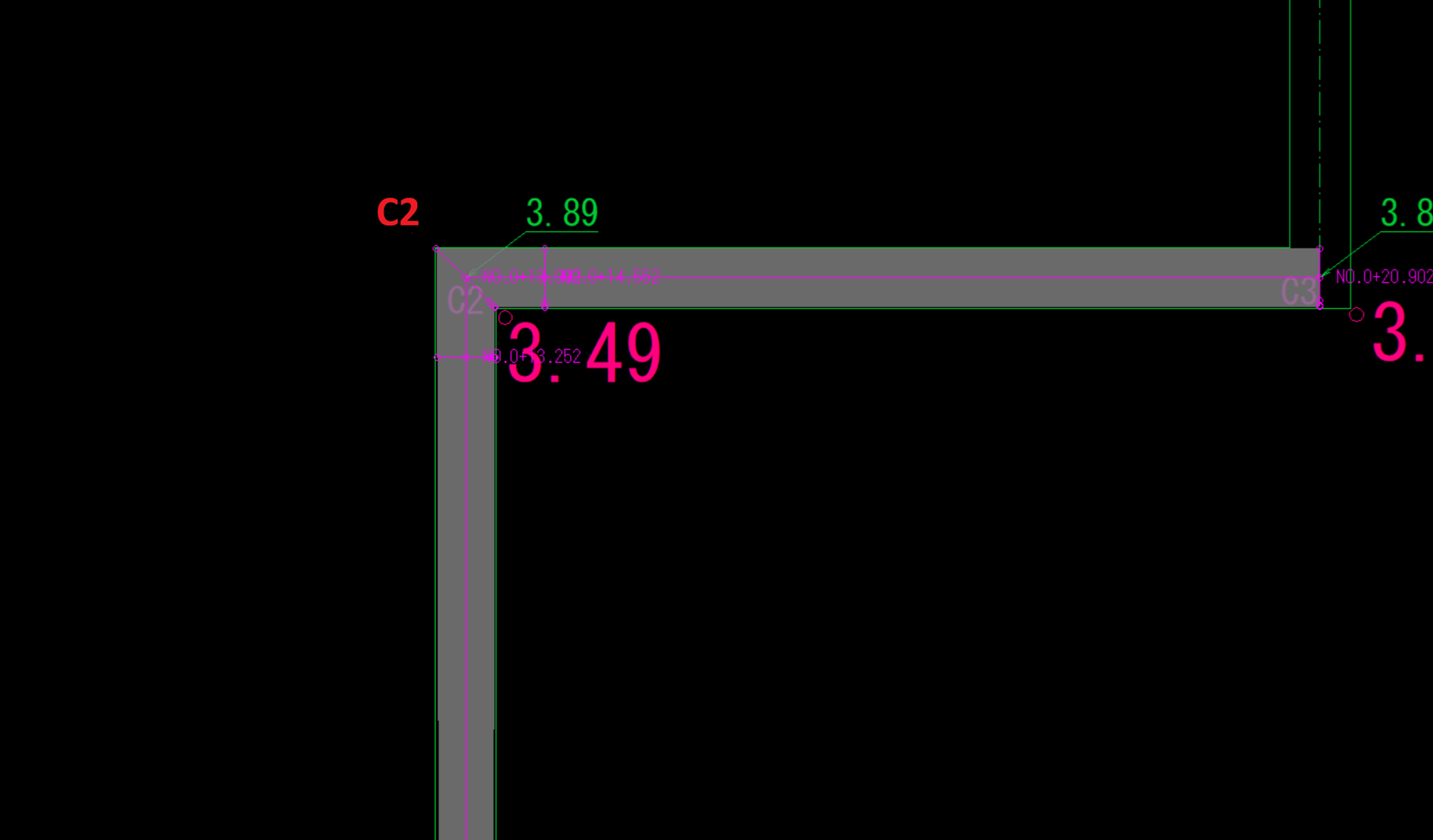

C2及び前後の追加測点は問題有りません。

さて、ここで何か違和感に気付けるかどうか？

普通に考えれば折れ点自動作成を使用して作成しているので、快測ナビでは全く問題無いはずです！

が！が！が！

この何かモヤモヤする違和感は

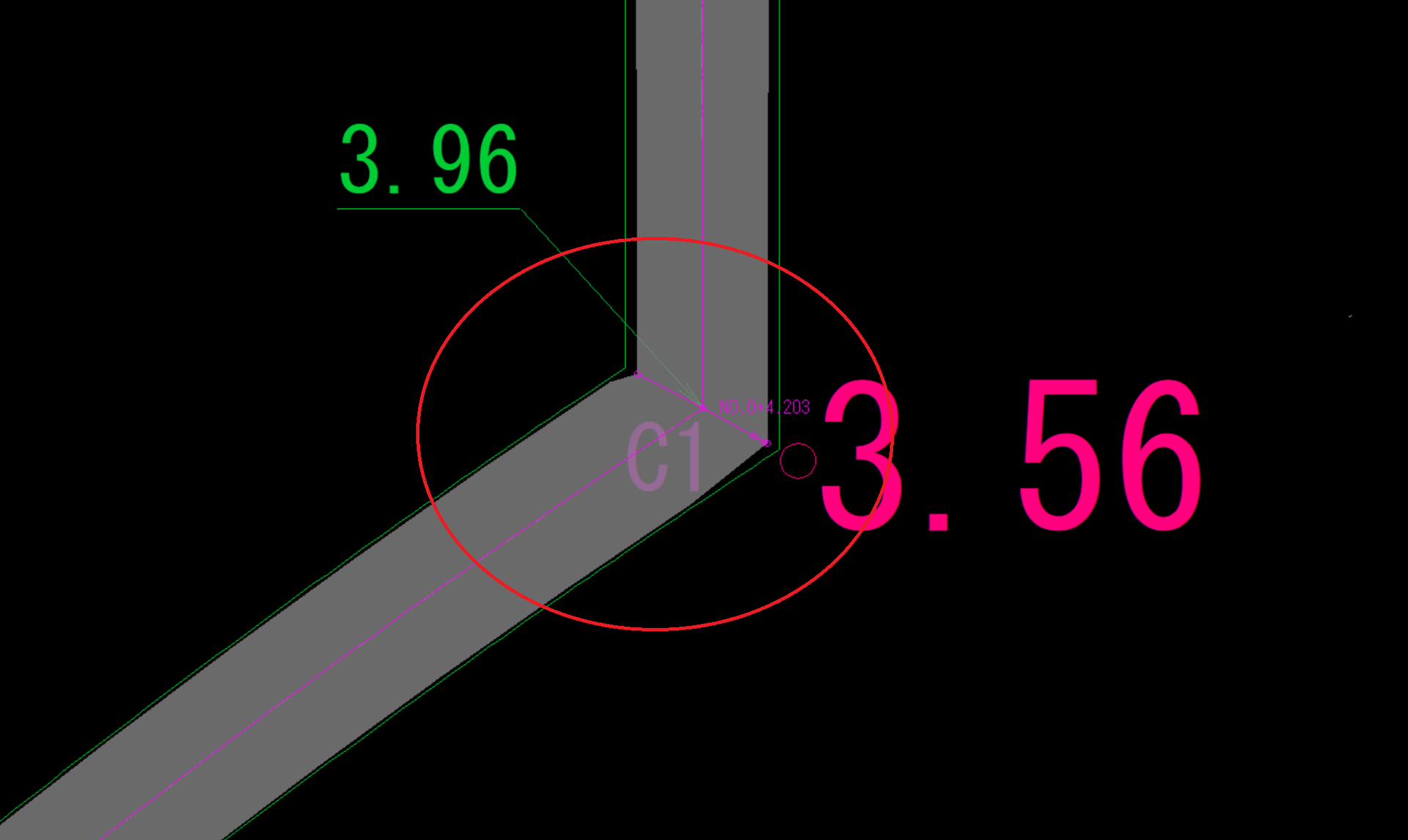

ここ！



曲線と直線の折れ点の様な路線の変化点‼️

二等分角方向がおかしいですよね😓

それはそうです。

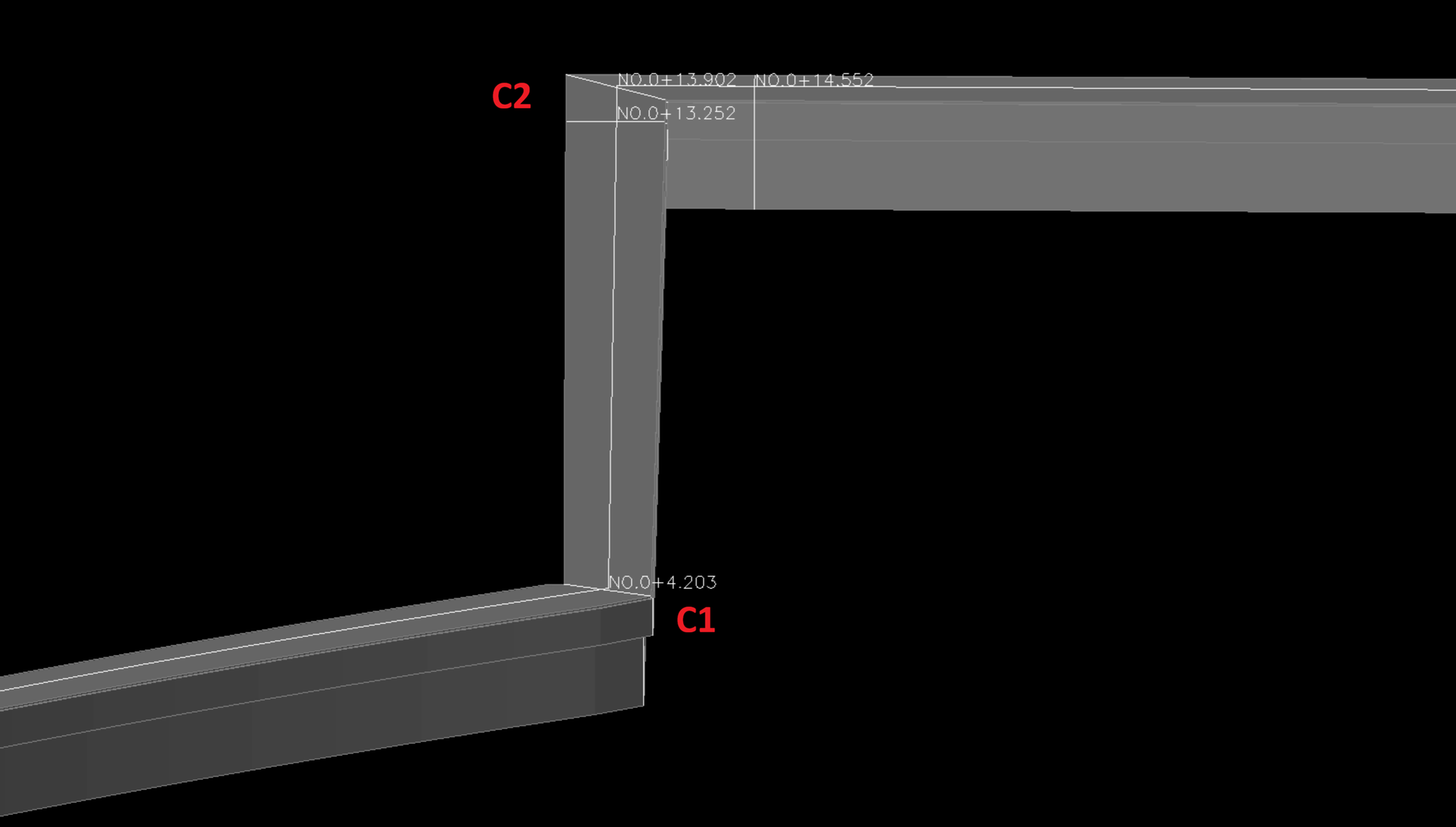

このC1と言う場所の横断は現在二等分角方向になってます😵

そして折れ点自動作成にも引っ掛かりません💧

恐らく曲線と直線なので引っ掛からないのかと😱

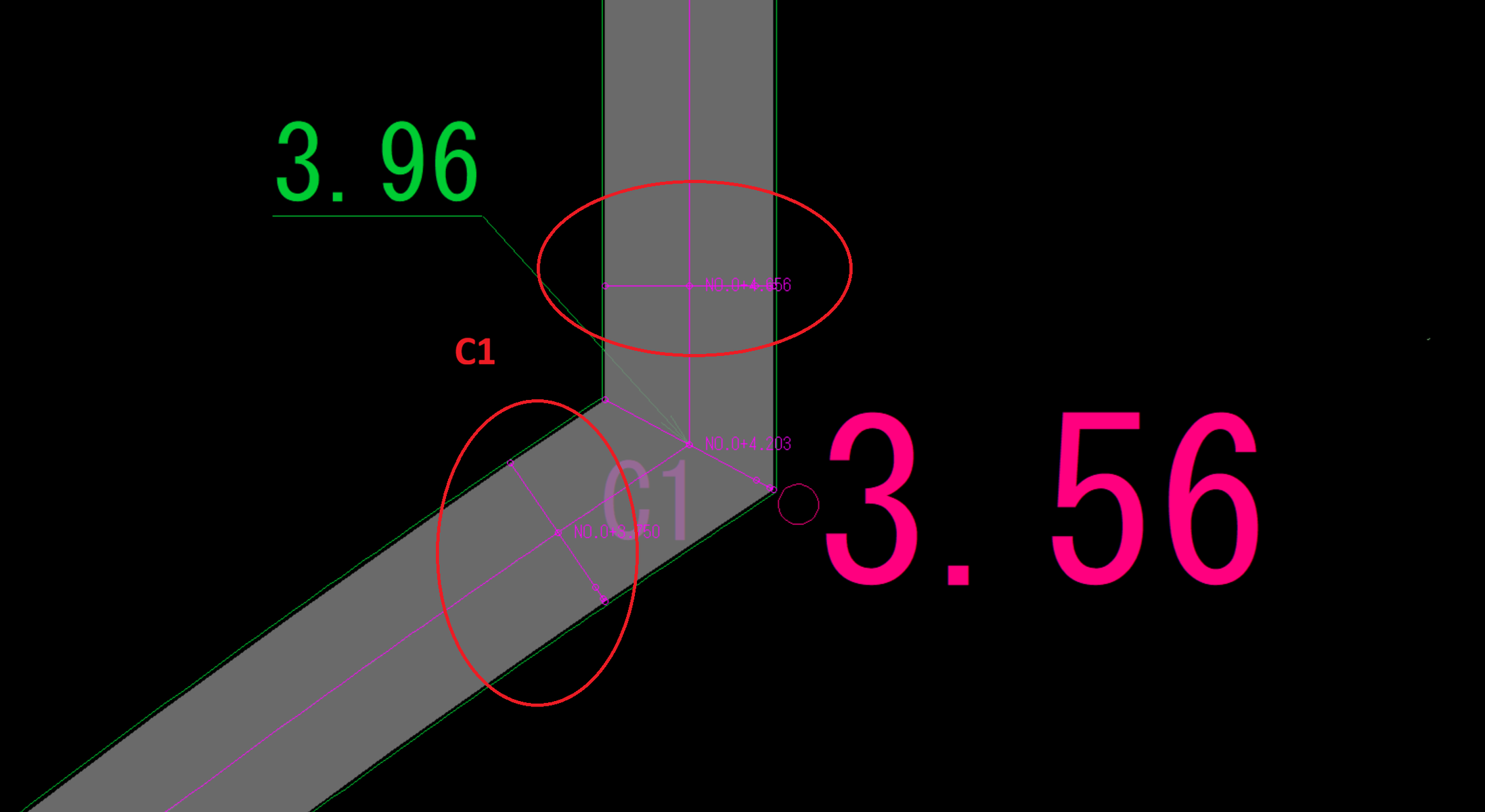

では、手動でこのC1の前後に追加測点を入れます



おおお〜良い感じ😁

では、追加測点を入れる前と後を3Dで確認します。

先ずは追加測点を入れる前

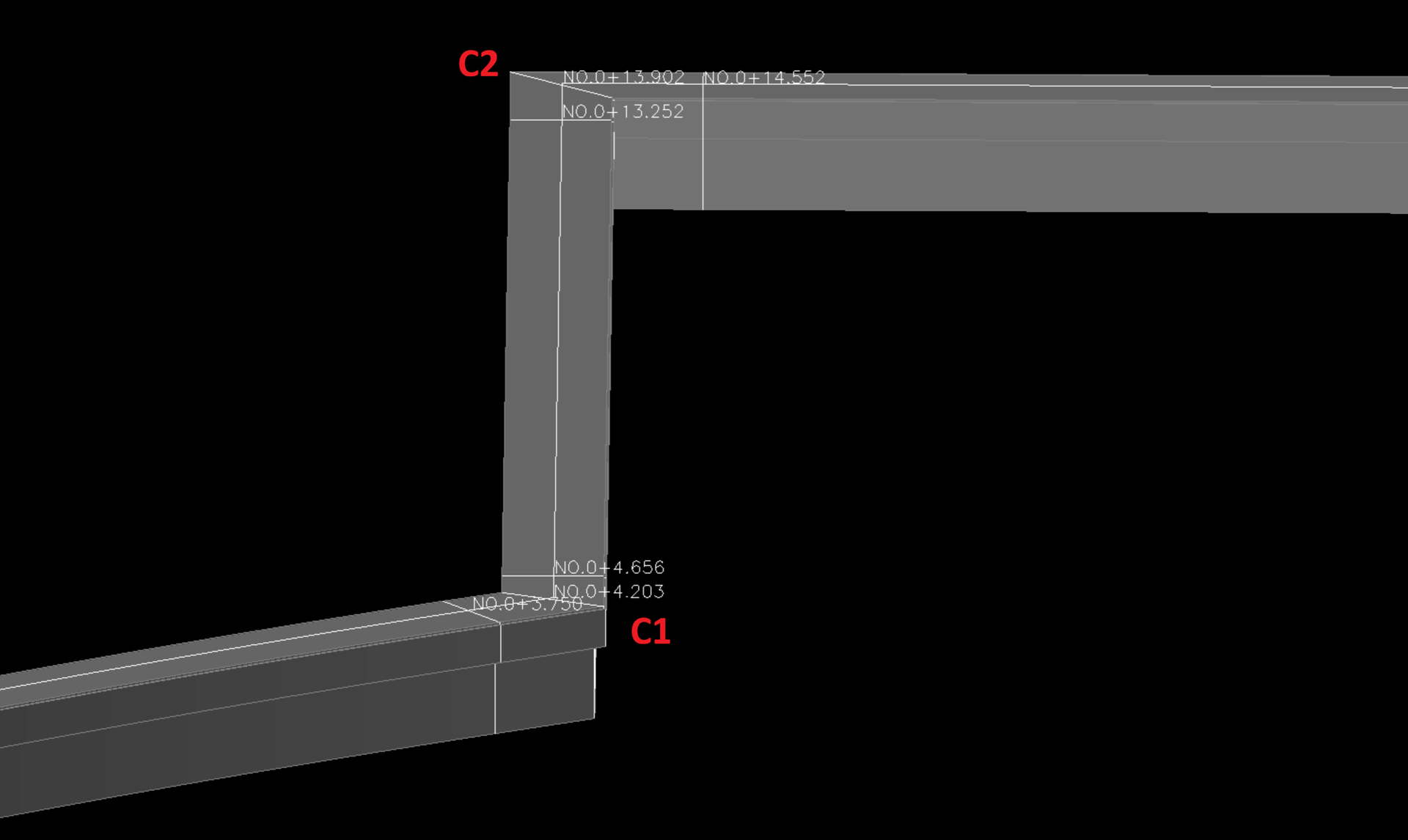

次に追加測点を入れた後



うん！違和感無いですね✨

では何が言いたいか！
違和感ですよ！違和感！

折れ点自動作成が反応しないから絶対🆗とは限らない場合もあると言う事です✋

この結果で、KENTEMさんの折れ点自動作成、検出が駄目とは全く思いません‼️
否定もしません‼️‼️

折れ点自動作成は上手く理解して使えば便利ですから⤴️

通常なら問題ないですが、今回はRが普段と逆向きだと言う事です💧

まぁ〜道路や水路とかならこんな逆向きのRは無いですかね😂

では、違和感に気付くにはどうしたら良いか✋

う〜ん。ぱんだの場合は平面図をしっかり作り込むですかね✨

後は、感ですね‼️

そして、経験ですかね‼️　

あ〜違和感に気付いて良かった⤴️

気付かずに施工してたら😱😱😱😱😱

最後にKENTEMさんちよっと否定的？駄目的な内容ですが、怒らないで下さい。

ぱんだはいつも常にKENTEMさんラブ❤️
ですから🥰

ではでは、本日もご安全に👷‍♀
