ども快測ナビリストぱんだです🐼

さて、今回は快測ナビの記事です。

タイトルにもありますが、快測ナビに自動ブレーキは有りません！

ん？なになに？

では、🐼なりの解説です。

まずはこちら



感の鋭い人はこの時点で分かるかと😁

この図面は計画図面から色々書込みして作成したぱんだなりの施工平面図です⤴️

う〜ん。ここまで色々書き込む事が良いのかどうか、何気に時間かかるし🌀

では、これをSiTECH3Dでデータ作成する際に気をつけなればならない所は

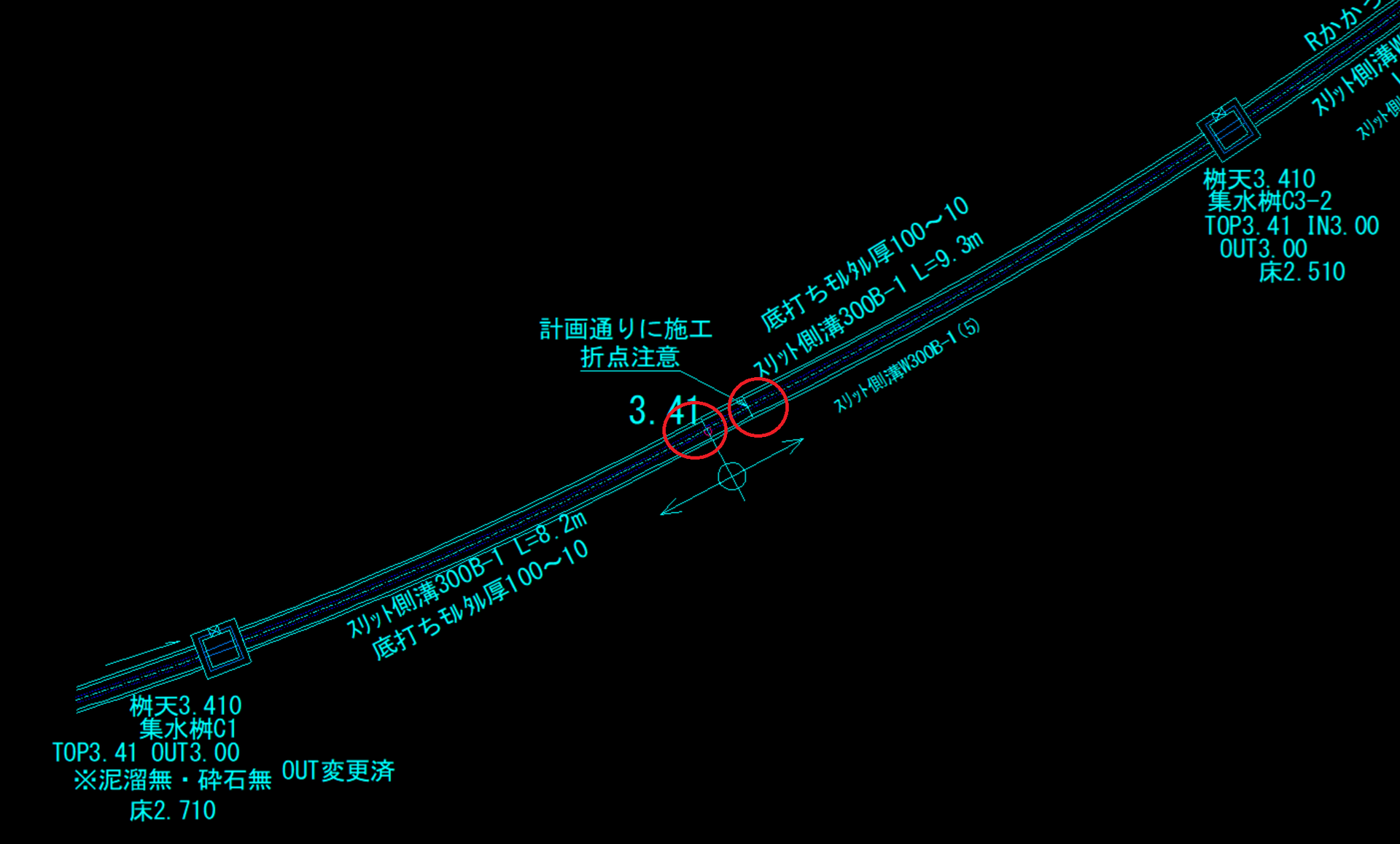

こちら



この赤丸の2個所です。

1つはカーブとカーブがぶつかる折れ点です。

もう一つは高さの折れ点です。

ではデータ作成します。

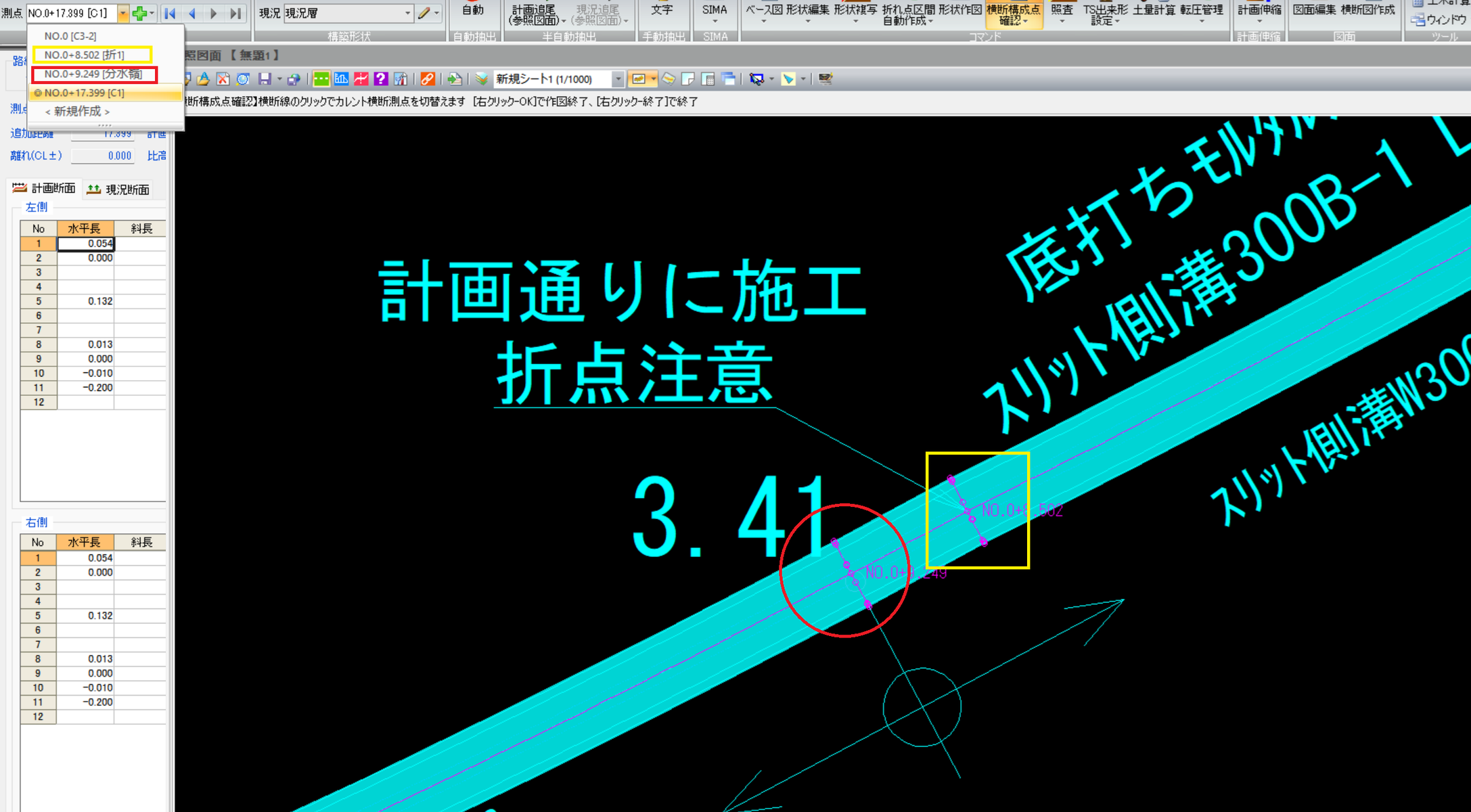

出来ました⤴️

黄色の四角は折れ点なので路線で測点をいれてます。
赤色の丸の所は高さの変化点なので縦断で入れてます。なのでどちらも既定断面として登録されてます。

さて、ここから本題です。

ちと、若者の快測ナビの使い方のサポートで入ってる現場へ行った際に快測ナビを見ると、このSiTECH3Dのデータのみで背景にこの図面は配置されて無かったんですよ😅

その若者は、背景図を見る事も無く丁張りを入れてました✋
う〜ん。なんかモヤモヤしますね😓

快測ナビのデータは垂れ流し、リアルタイムな状態なので、常にそのプリズムを立てた個所のデータを表示します。

ロックをしない限り。
そう、自動ブレーキは無いので、自ら変化点、既定断面でブレーキを踏まないと、大変な事になります。

例えば、
バーチカルの起終点
拡幅の起終点、変化点
カーブの起終点
高さの変化点
R同士がぶつかる折れ点
Rの起終点
クロソイドの起終点
あと、何があるかな？？

そら、必ず忘れずに、既定断面でロックすれば間違いは無いです。またコメントを入れておけば。

ただ、このコメントはパッケージでないと表示されません✋

このコメントは快測ナビだけの物だから、パッケージ出力でないと無理なんでしょうね💧

さて、何が言いたいかと言うと、必ず背景図は設定して確認しながら、丁張りを入れないと絶対既定断面を忘れる可能性が有るような気がします。
体に必ず既定断面をチェックする、そこに丁張りを入れるって叩き込んでいたらえんですけど、なかなかね〜

また、自分でデータを作成せずに貰った快測ナビのデータで作業してとなれば尚更、施工平面図は必要かなと。

必ず既定断面で丁張りを入れてたら、何も問題無いって意見もその通りだと思います👊
ただ、コメントが無ければ、何に対しての既定断面かは不明です😱

どの様にするかは使う人次第だとは思いますが、ぱんだとしては作り込んだ施工平面図を取り込んで、背景に設定しておく方法をおすすめします⤴️
そうする事でコメントが無くても何の既定断面か分かります👀

何故この様な記事かと言われれば勿論！

既定断面を忘れてやっちまった事が多々あるぱんだですから（笑）

皆さんは既定断面を絶対忘れない様にしましょう😭
