どもサイテリストぱんだ🐼です。

もう最近、展開図ネタ？展開図に取り憑かれてます😭😭

まずはこちら



ダミーで作りました！

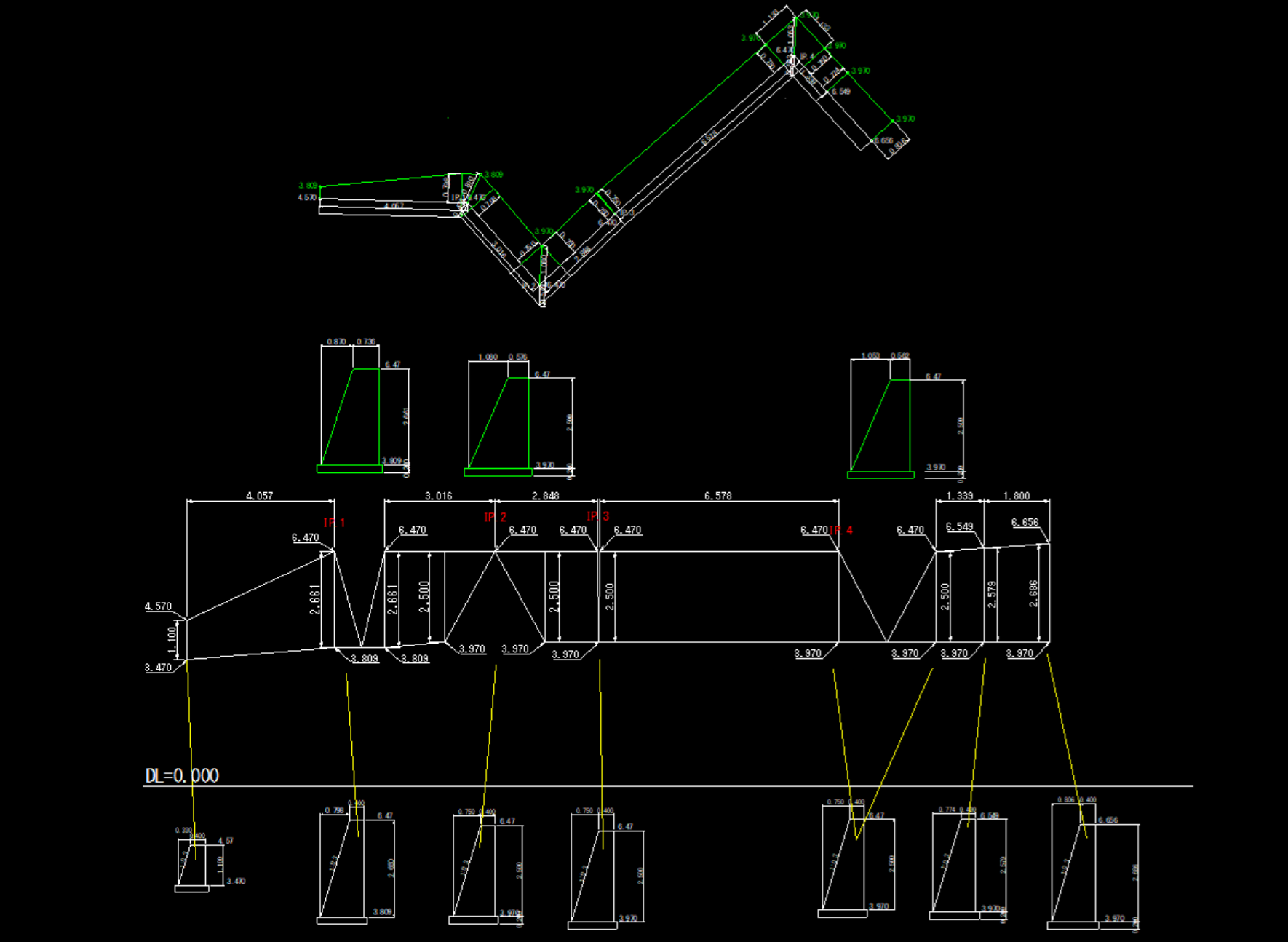

重力式擁壁の展開図です！

もう一度言います❗‼️‼️‼️

重力式擁壁の展開図です👊👊👊👊👊

話は戻って、この展開図ですが、素人のぱんだが作成しているので、この展開図が合ってるかどうかは疑問です（笑）

そしてこの展開図は見ての通り、勾配面側、そしてブロック積みの展開図とは違って直高で作成しています。

う〜ん。展開図は怪しいと思います。
特に開きとか（笑）

さて、タイトルにもありますが！
どこに路線を設定するかです。

先ずは勾配面の肩に路線を設定します。

では、サイテック3Dでデータ作成です。

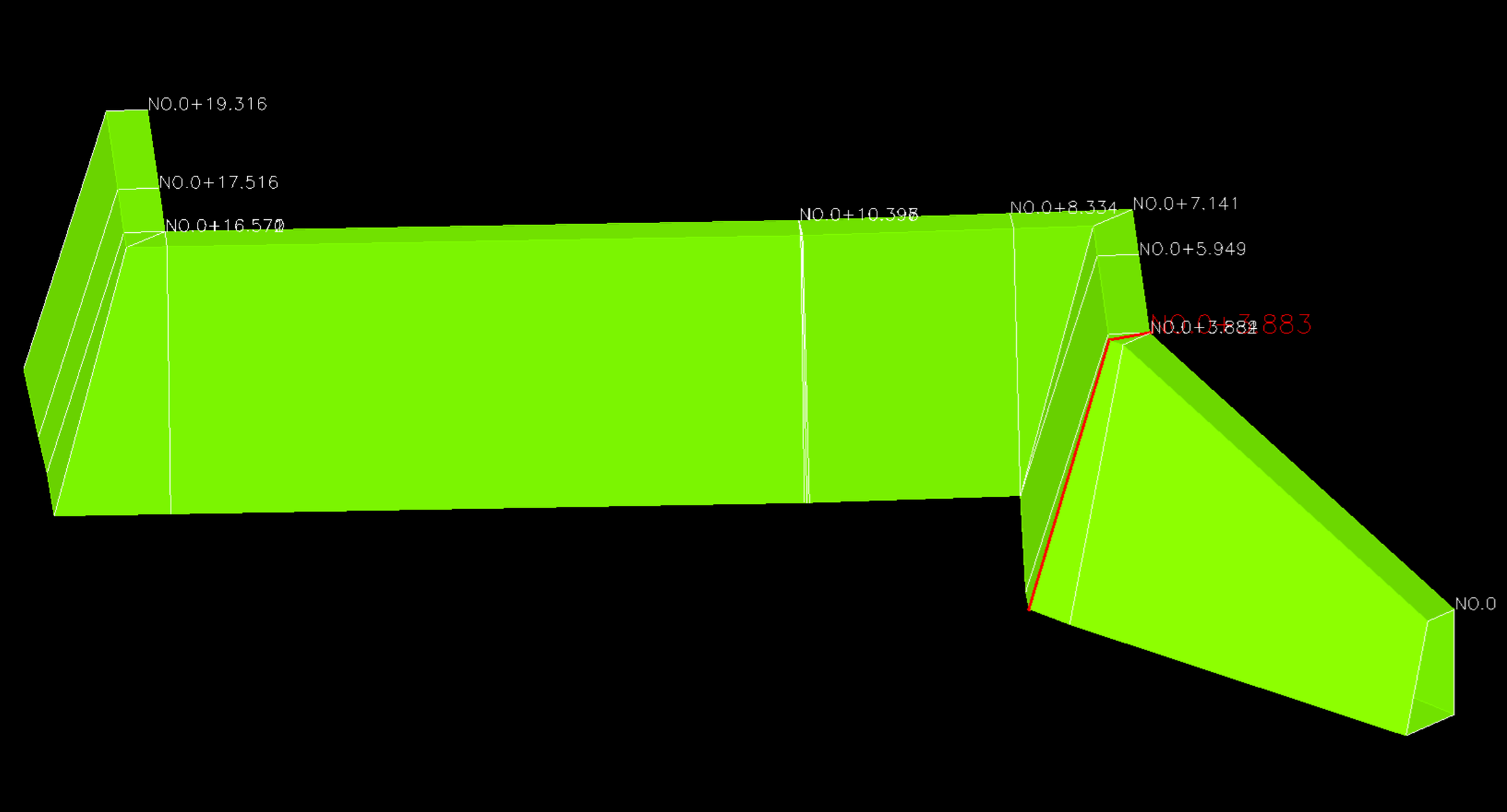

出来ました😁
因みにですが、折れ点自動作成は使ってません✋

とっても便利なんでしょうが、ぱんだはなんせアナログ？昔からやり方が好きなので😅
そして、その時々によってかわりますが、折れ点二等分角方向の構造図も用意してます。
これはサイトストラクチャーでも作成する為ですね、サイテック3Dだけなら折れ点個所の二等分角方向は横縮尺だけ伸ばしてトレースします。

また話が脱線しましたが💧
一見問題無い様に見えますが、当然問題は存在します。
スペシャリストの皆様ならお分かりですね😣

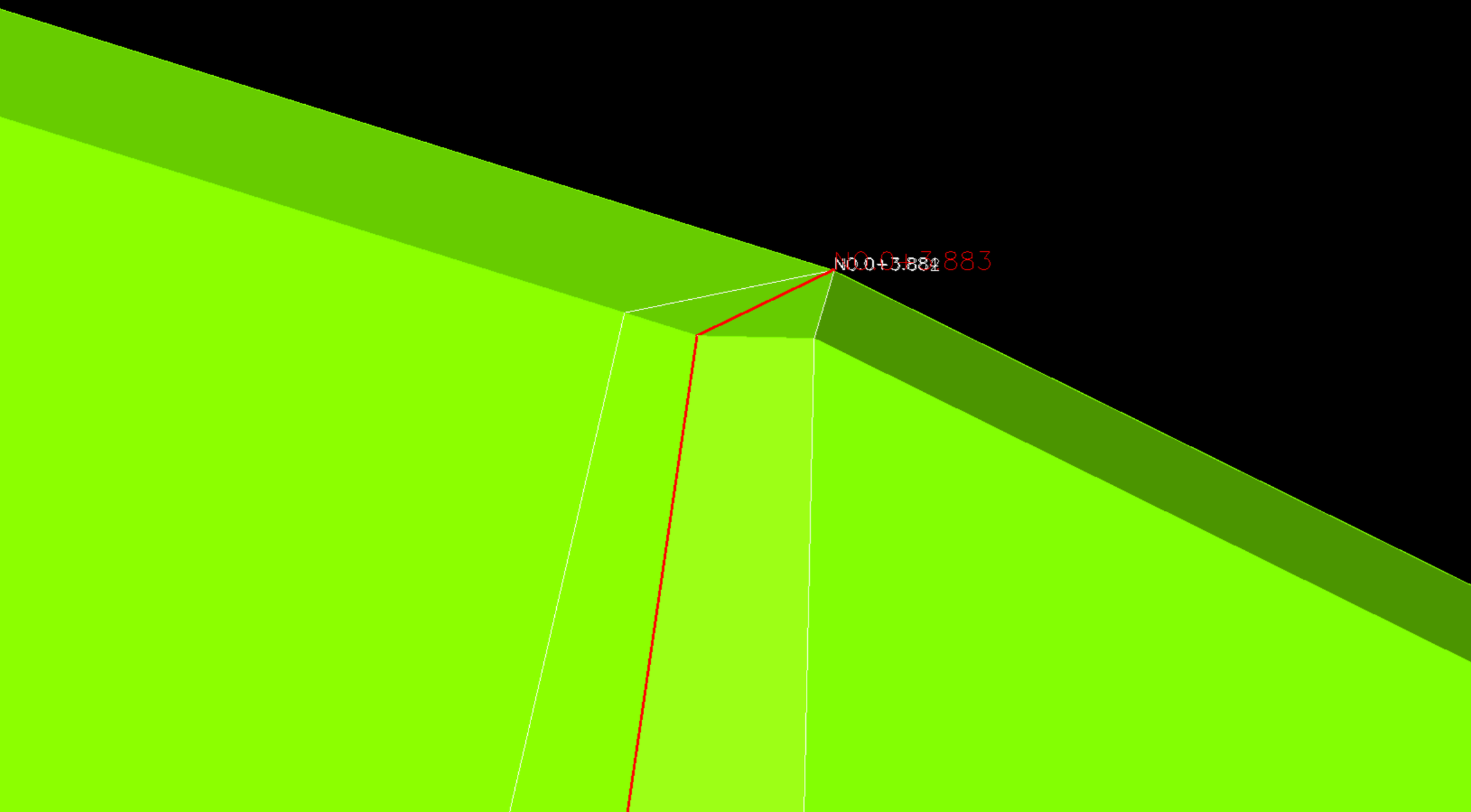

拡大してみます



段差が発生してます😱

当然ですよね、勾配面に路線を設定して、折れ点を計画高に設定してるから当然折れ点の手前の追加測点の天端はこの場合折れ点よりは低くなります。
そしてその追加測点の自動計算された標高は後ろの直壁面へはレベルになります。

その追加測点が折れ点の二等分角方向とほぼ同じになるなら写真の様に段差が出来ます⤵️
ただ、この折れ点の奥側へはレベルなので奥側には段差が発生しません✋

もー活字ばっかで良く分からないですね⤵️読むのもめんどくさい⤵️⤵️ってなりますね😭

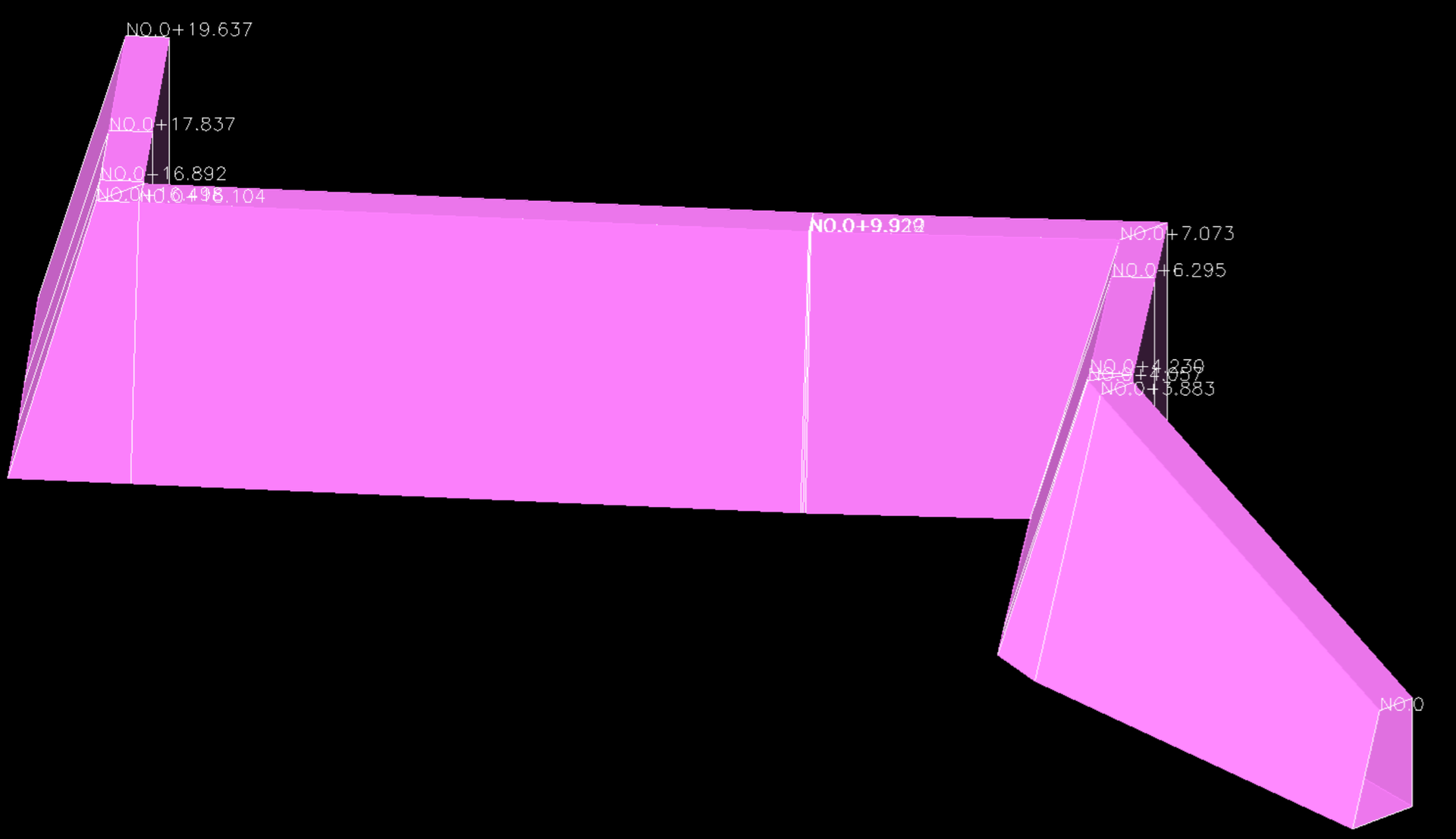

では、勾配面では無く、直壁側の肩に路線を設定した場合です。



では、問題となるちょうど赤色の断面の所をアップします👀



おお〜段差が発生してません‼️
そして計画標高はこの折れ点部分に入れてます✋
この折れ点の前後の追加測点の天端標高はSiTECH3Dの自動計算です🎵

そして、今回も折れ点自動作成は使用して居ません😅
もーこんだけ折れ点自動作成を使って無かったらKENTEMさんに怒られますね💧

話は戻って、この折れ点の前後の追加測点は-1mm、+1mmで入れてます。

くの字の折れ点だから出来る技ですね😅
逆くの字ではこのギリギリは無理ですね😱

ん？なんか何処かに折れ点の前後は何mm以上離して下さいってあった様な🌀
記憶違いだったらすいません⤵️
詳しくは📲です

この様に直折れの場合、どこに路線を設定するかで作成されたデータに違いが出てきます🌀
って、そんなんもー分かってるわ！
ぱんださん、今頃気づいたん？？
って言われそうですが、今回始めて気付きました（笑）
ヤバすぎですね💧

さて。ではどちらに路線を作るのが正解か！

ここから本題です😁長ーーい前置きですね💧

記事の最初に2回も書きましたが、これは重力式擁壁です✋

ここから、持論になります。

直壁面側に路線を設定するのがぱんだの中では正解です。

なせが！

重力式擁壁の場合は均しコンに必ず直壁面の墨を打ちます！
この墨が命です❗

場合により、勾配面のスソ墨も入れます。

そして型枠大工さんが直壁面に型枠を建ててくれます。
そうすると、天端出して〜ってなります💪

天端を出すと、そこからセパ割した墨を大工さんが打ちます⤴️

全国的はどうか分かりませんが、ぱんだの地方では天端墨からセパ割の墨を入れたらそれで終わりです✋
後は、セパを差し込んだら型枠を建て込むだけです。

大事なのは先に型枠を建てる、直壁面の墨、高さだけです👊👊👊👊

なので、路線を直壁面にするのが正解だと思います✋

これ、勝手な持論なので、正解はサポートへ📲してトレーナーの方に教えて貰うのが良いと思います😁

年度末なのでちと順番待ちにはなりますが💧

そうそう！
少し前にサポートへの繋ぎ方が変わって、何人待ちって出てるの良いですよね⤴️

最後に勝手な持論、また長文お付き合い頂きありがとうございます😀

ではでは、本日もご安全に👷‍♀
