どもサイテリストぱんだ🐼です。

さて今回は！SiTECH3Dで路線が作れない線形？路線があります！

それは楕円です😱😱

これです



プロパティでも楕円と表示されてます。
直線でも無いし、クロソイドでも無く、楕円なので、Rが分かりません⤵️
なので、SiTECH3Dで路線は組めません😭

位置出しではどうしても線形組まないとと構造物の位置さえ出せません⤵️

う〜ん。困りました⤵️⤵️⤵️⤵️
SiTE-STRUCTUREなら楕円だろうが簡単に構造物をモデリングする事が出来ます💪
ただ、サイトストラクチャーで作成してどこでもスライスで楕円の位置出しは厳しいです💧

さてこんな時はどうするか！

ここからは勝手な持論？方法なので✋
皆さんがこんな場面に出くわした場合はサポートへ📲です。

では、ぱんだの方法です

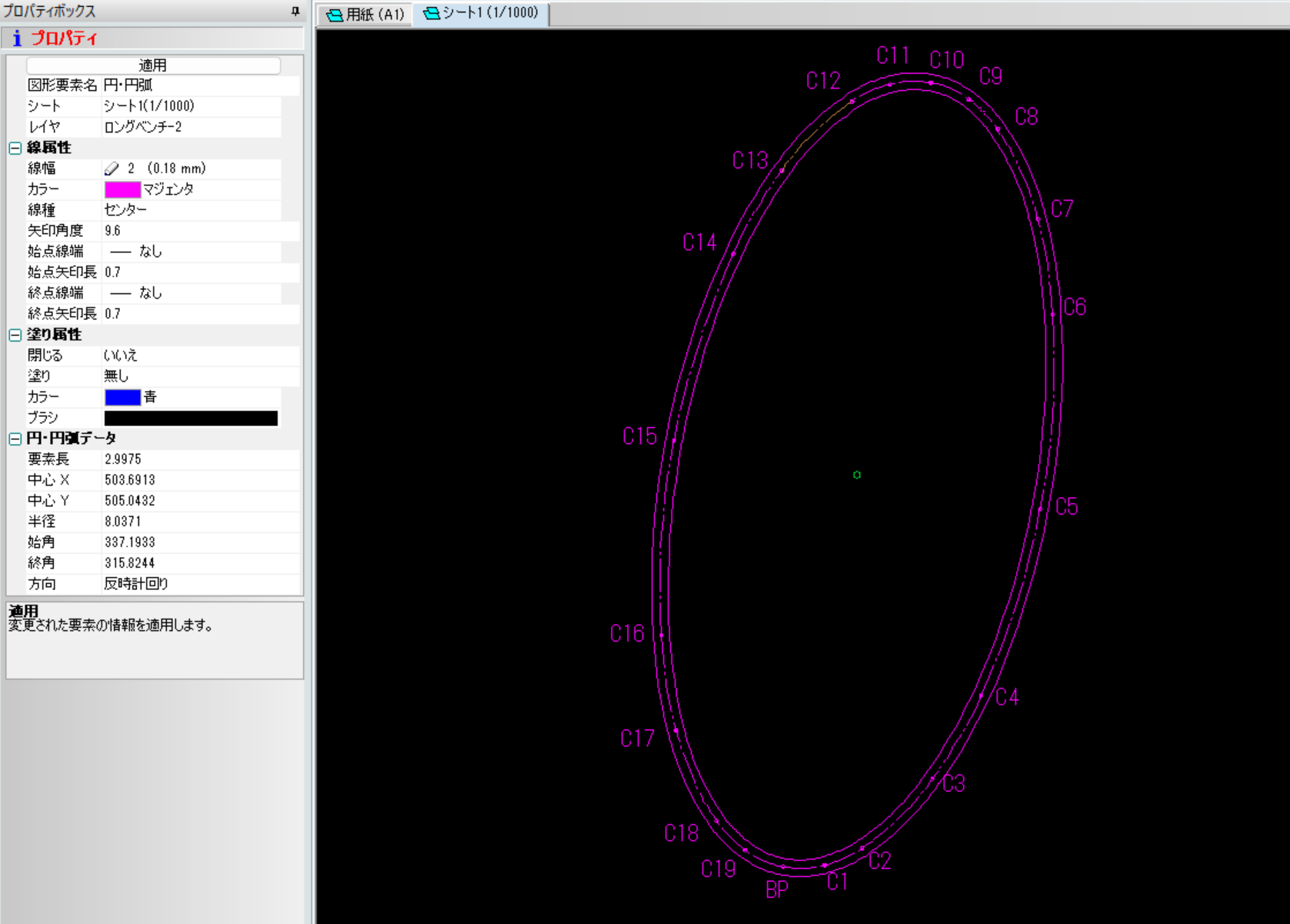

はい！円弧3点でRをめっちゃ作りました（笑）
なんて初歩的？お馬鹿な？方法なんでしょう（笑）
プロパティを確認すると円弧なのでRが分かります😁

ここまでくれば後は〜！！！！
簡単😂

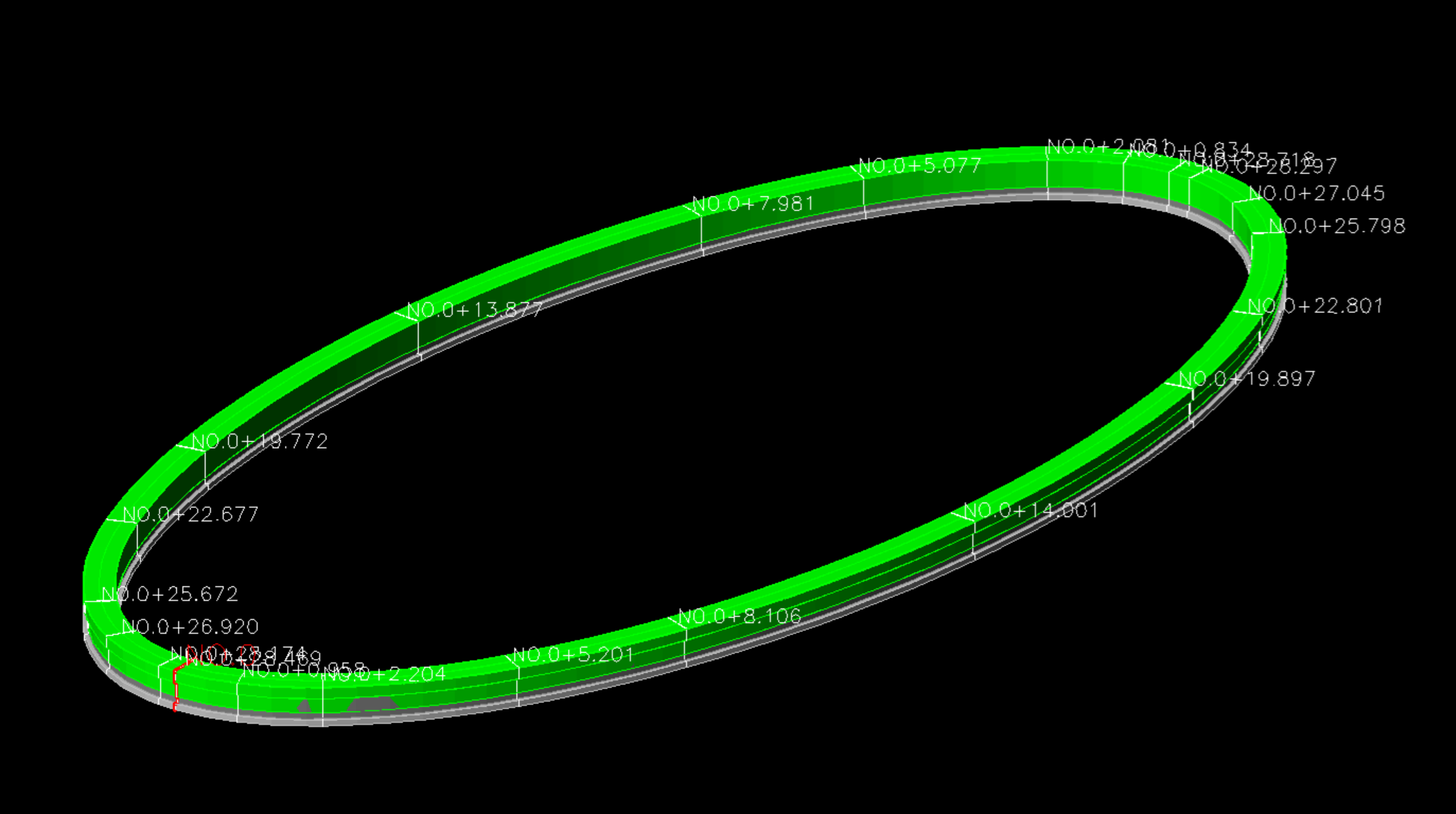

はい！完成です😁

これで普段通りに均しコンや型枠の位置を出せます✋

床付はICT建機の予定です💪
う〜ん。かなりきついのRなのでオペさん大変かも（笑）

因みに、床付のデータをSiTECH3DStudioで1から作成するとRが入ってるのとキツいから大変なので、SiTECH3Dで床付データを作成し、直接排出します✋

この様に細かく折れる、Rか小さい場合はSiTECH3D一択ですね🎵

う〜ん。便利だね〜
快測ナビ用だけでなく、ICT建機用にもデータ作成出来るのは⤴️

ではでは、ちゃちゃっとICT建機のデータをパイロットからアップロード🎵

快測ナビのデータはKSデータバンクへアップロード🎵

後の施工等は、現場の人達がやってくれるでしょう⤴️

あっ！因みにこの現場は滅多に行かない現場です😅

他にも何現場か抱えてるので、現場へ行くのも🌀

まぁ〜たまには行きますけどね🚙💨

では、最後に
楕円からRを作成すると若干ですが、本来の楕円とは1センチ位はズレます😅

なので、1センチを拘る方にはこの方法は無理かな、ぱんだは全く拘らないので問題無しです😆

またもやSiTECH3Dに助けられました🎵
ありがとうKENTEMさん✨
マジでSiTECH3D無敵やね⤴️

ではでは、本日もご安全に👷‍♀
