どもサイテリストぱんだ🐼です。

なんかね〜1周ゆ〜か、何周も回ってもー頭がこんがらがって、どーゆう事？
何が正解？なのか分からなくなって来ました（笑）

では、前置きはこれくらいにして

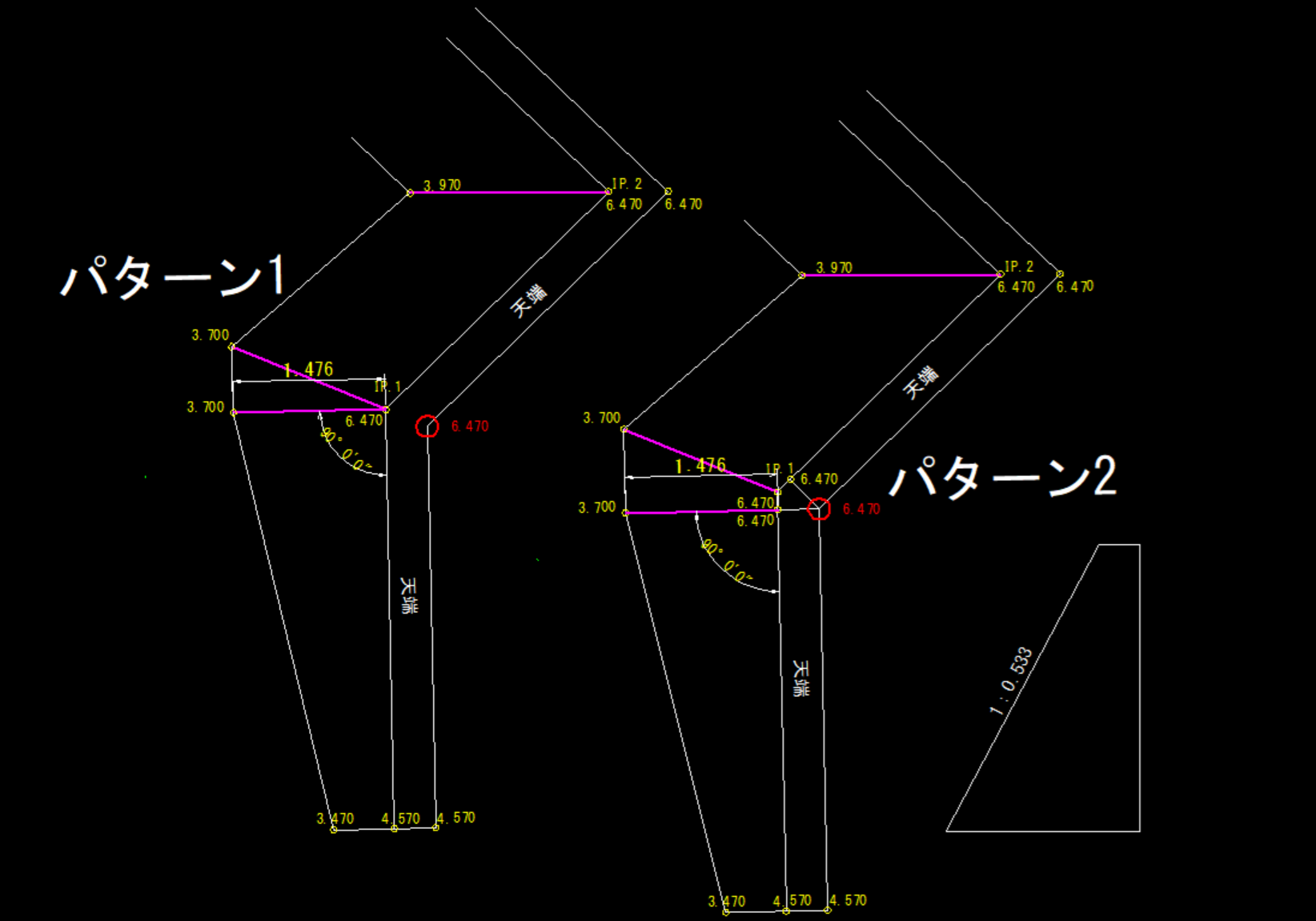

でた〜またこの感じの重力式擁壁の図面（笑）

パターン1とパターン2を用意しました😣
標高についてはほぼ同じです。

パターン1
ちょうど折れ点の所で擁壁前面の高さを二等分角方向の直面側も同じ高さにした図面です。

パターン2
これは直面側のコーナー部から擁壁前面の直角方向を同じ高さにして、天端に小さいレベル部分を作成した図面です。

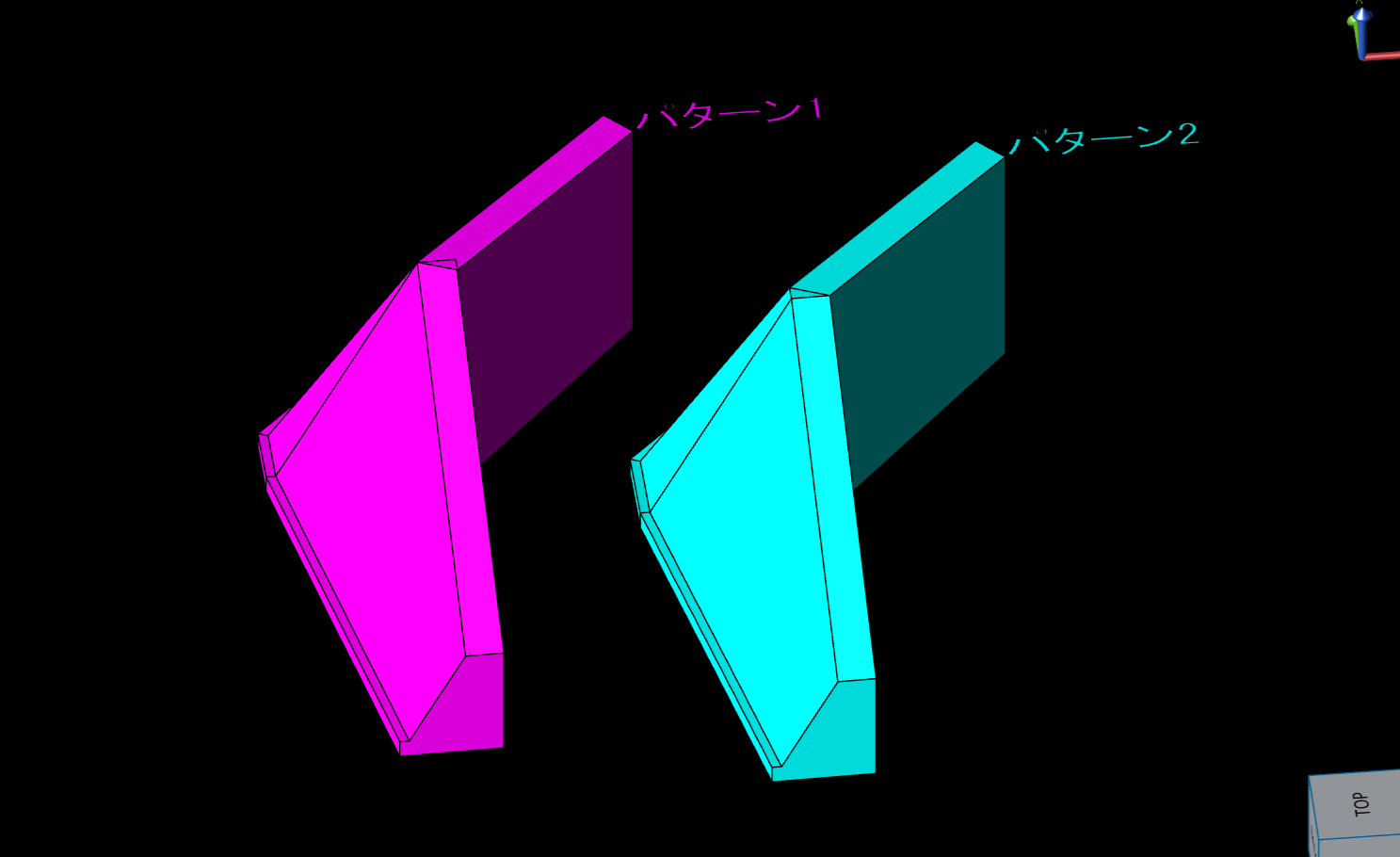

では、この2つのパターンで3DモデルをSiTE-STRUCTUREで作成します。



あっちゅーまに完成です。
記事ではあっちゅーまですが、実際には半日もかかってます（笑）
相変わらず駄目な🐼です😅

では、問題個所を拡大してみます。

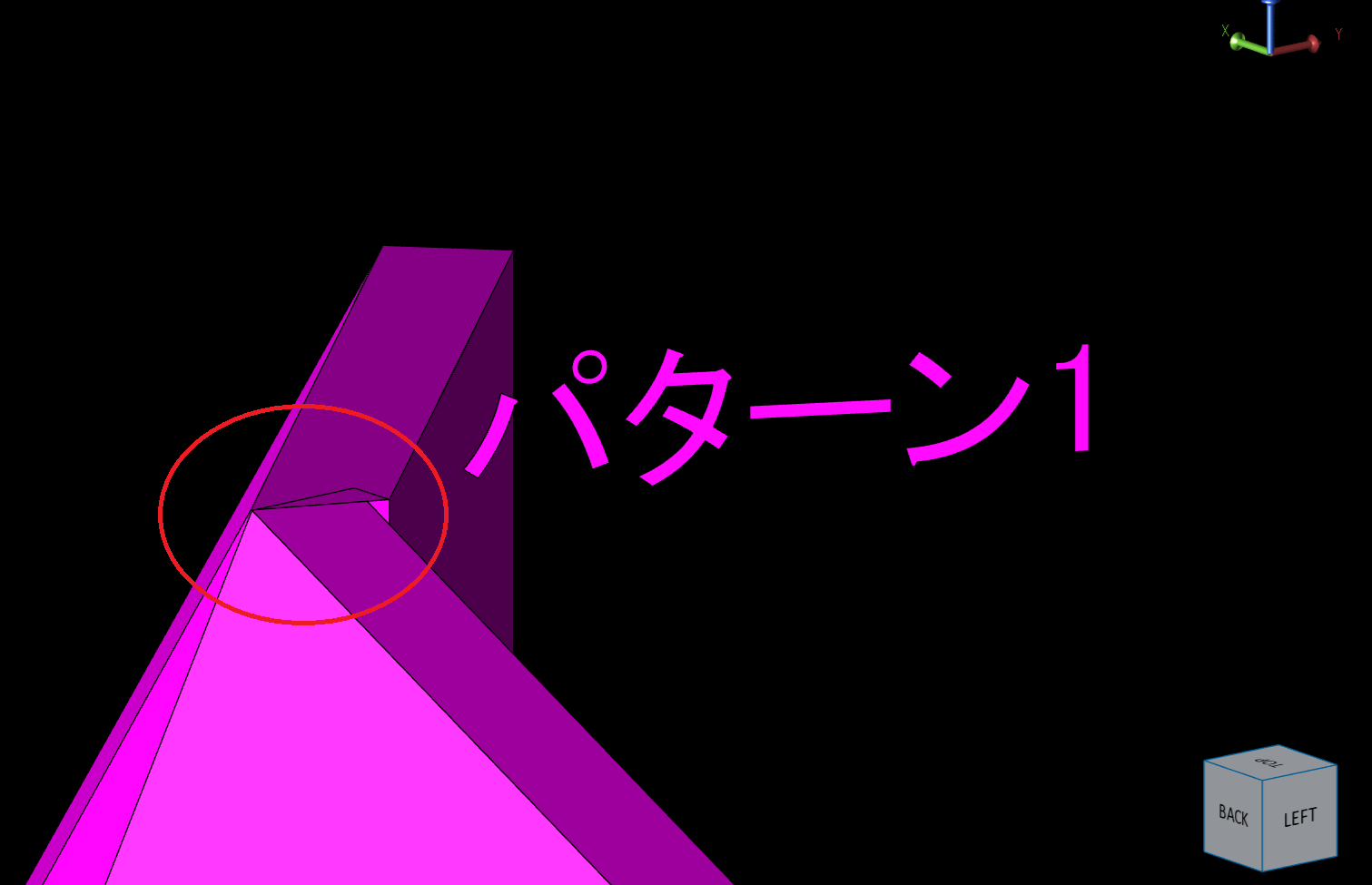

パターン1


SiTE-STRUCTURE、SiTECH3Dで作成してもこの様な感じになります⤵️
赤丸の所です。直面側に違う高さが存在する為当然こーなります😭

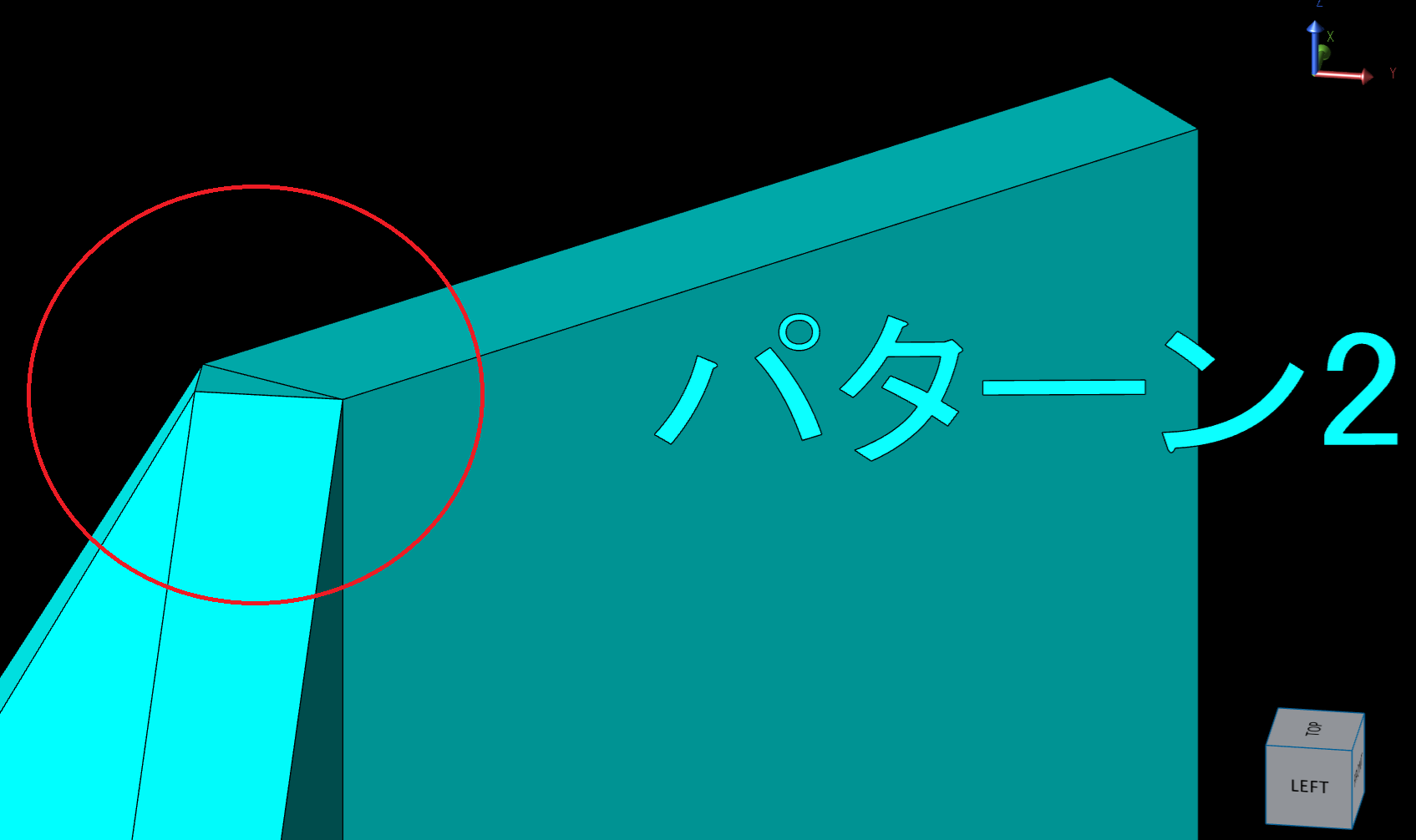

では、パターン2です


先程のパターン1とは違って直面側が上手く出来てます⤴️
が、奥手からの天端の勾配が手前に向かって突っ込んできて、最後に小さい三角のレベル部分が存在します。

パターン2の場合はこのままでも問題有りませんが、パターン1の場合は見栄えは全く駄目です

では、修正します。

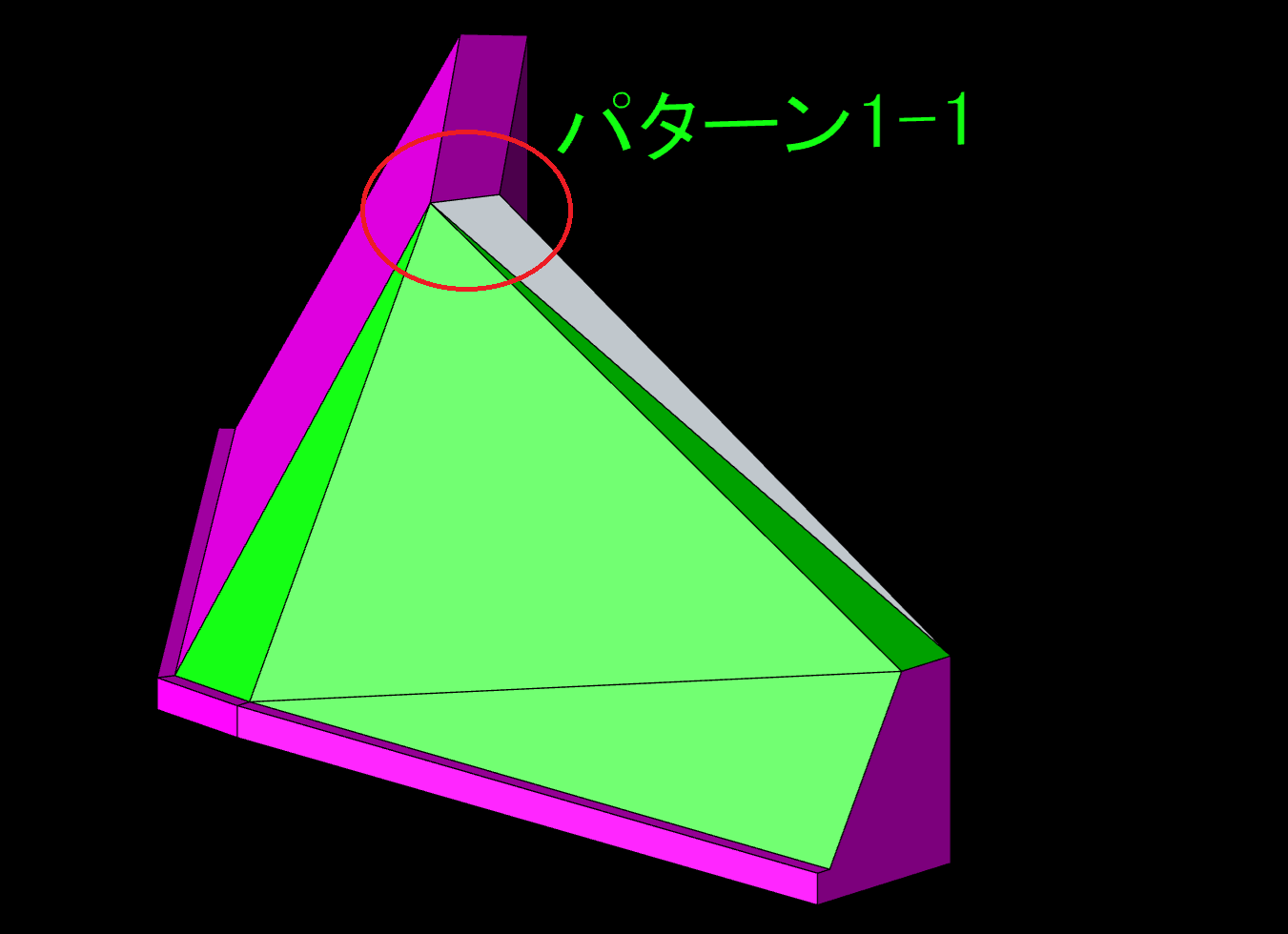

これをパターン1-1としました。

赤丸の所は前面と垂直面を同じ標高にしました。
これにより、コーナー部の二等分角方向が同じ標高になりました。
緑色になってる所が修正した面になります。これは一度分解して面を新しく作り直してます。

更に、これはこれで更なる問題が発生します。
天端の勾配です。
前側の肩の勾配と後ろ側の肩の勾配が違う為に捻りが発生します😭
その捻りを分かりやすくする為に緑色と白色に分けました。

この天端の勾配は前面と後面で違うので当然見た目は変です💧

施工に関して言えば、糸を張って途中の高さを出せるので特に問題は有りません。
また捻りも鏝仕舞でどうにでもなります

では、このパターン1-1とパターン2のどちらが正解かと言われれば！

ぱんだの経験上、どちらのパターンも正解です！

どちらもありです！
どちらも施工経験あります！

展開図上はどちらも同じ展開図です。

しかし1つの展開図でありながら
答えは2パターン存在します。
解釈の違いです。悩ましいですね😱

ただ、平面図ではパターン1-1とパターン2では若干スソの位置が変わりますかね？？（謎）
たぶん・・・・

えっ〜と・・・・どうなんでしょうね？

お馬鹿な、ぱんだは全く分かりません😭

さてさて、最後になりますが。
何が言いたかったか、何が何だかさっぱり分かりませんが、結論としては

展開図作成は難しい！

展開図から平面図作成は難しい！

こんなんね、頭の中である程度3Dが作れないと無理‼️

はい！ぱんだはむ〜り〜（笑）

これはちと余談ですが、デキスパートの展開図作成、それも開きありの場合
全く理解出来ませんでした😭
あれは頭の良い人が使えるソフトですね😂

まぁ〜公共工事なら設計の人が開きのある展開図描いてくれてるから、心配無いかな（笑）

ではでは、本日もご安全に👷‍♀
