どもサイテリストぱんだ🐼です。

今回はこーゆい内容なので上手く説明出来るかどうか分かりませんがいってみます✋

まずはこちら

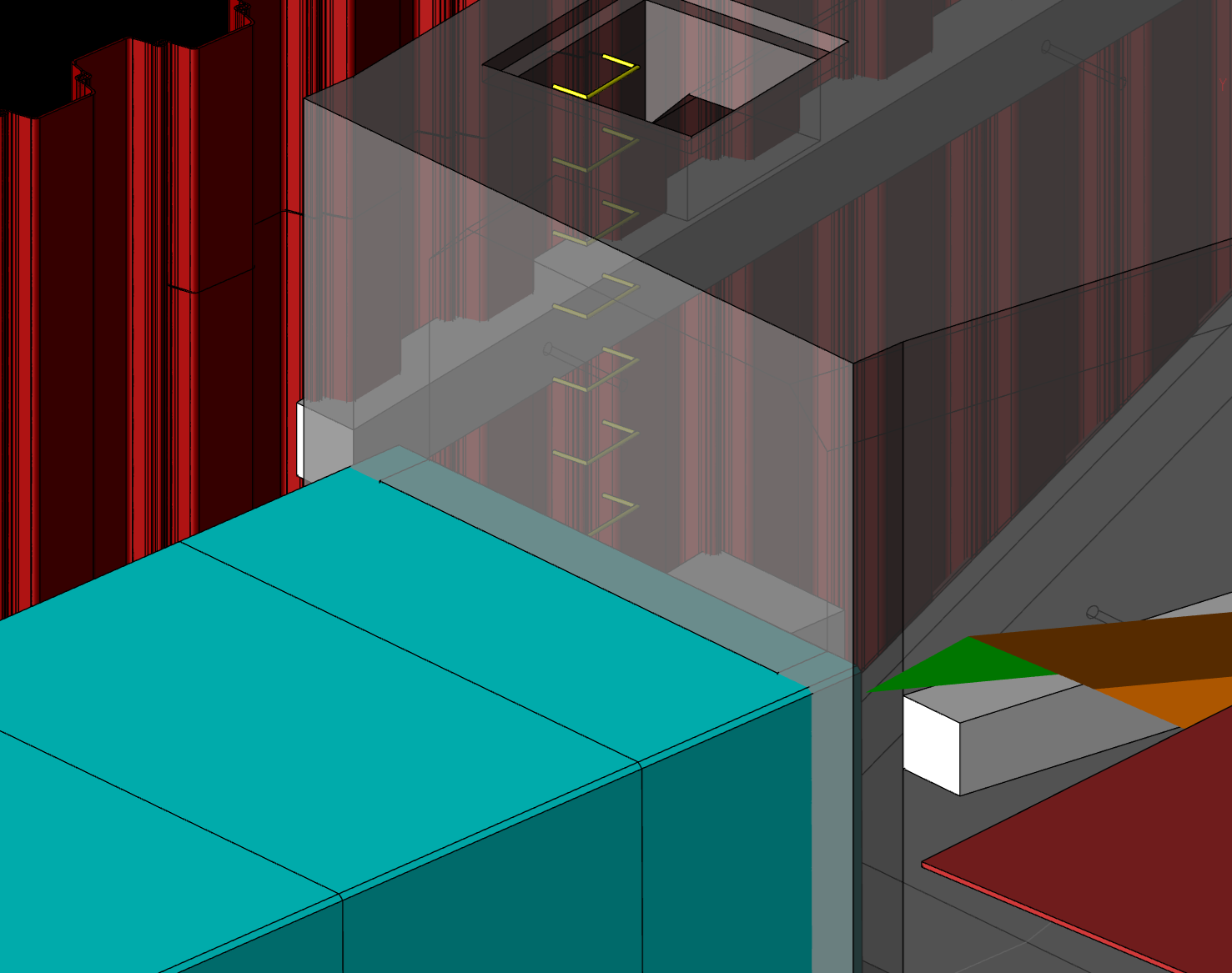

左側が二次製品のBoxです。
右側の透けてるのが現場打ちBoxです。

分かりにくいですが、二次製品のBoxを巻き込む様に現場打ちを行います。
よくある工法？施工方法ですね。

では、この施工順序としては二次製品のBoxの据付後、現場打ちBoxの施工になります。そら当然巻き込むのだから✋

では、位置出し、丁張りはどうなるか？
二次製品のBoxは丁張りを設置して据付なので使うのはどこでも丁張り。

現場打ちのBoxは丁張りでは無く、位置出しになるのでCAD測設。

どこでもスライスっちゅ〜手もありますが😄

さて。ぱんだが一番大事にしてるのは快測ナビを使用する際にいかに

使う時に見やすく！

使う時に分かりやすく！

使う時に手間をかけない！

これが基本です。

幾ら拘って拘って、細部まで表現してもそれは現場に無くても良いデータも有ります！
って、色々拘って作ってるぱんだが言う事か（笑）

いやいや！間違っちゃ駄目なが、拘ってるのは快測ARやCIMであって、快測ナビ用の施工データはそんなに拘って作ってません！
作ったの所で活用しない！必要無いから！

必要な部分、気にしないとあかん部分、そんな所は余分であっても拘って作成します🙅

これを基本に施工用データを作成します。
また、どこを先に施工するかも考えます。

この現場の場合先に二次製品のBoxを先に施工するので大事なのはBoxのSTART位置！現場打ちのBoxは出来てる二次製品のBoxに合わせます。

そーなると！こーなる！



二次製品のBoxのSTART位置をどこでも丁張りで出せる様にしておきます。

そうなると現場打ちBoxは当然ながら

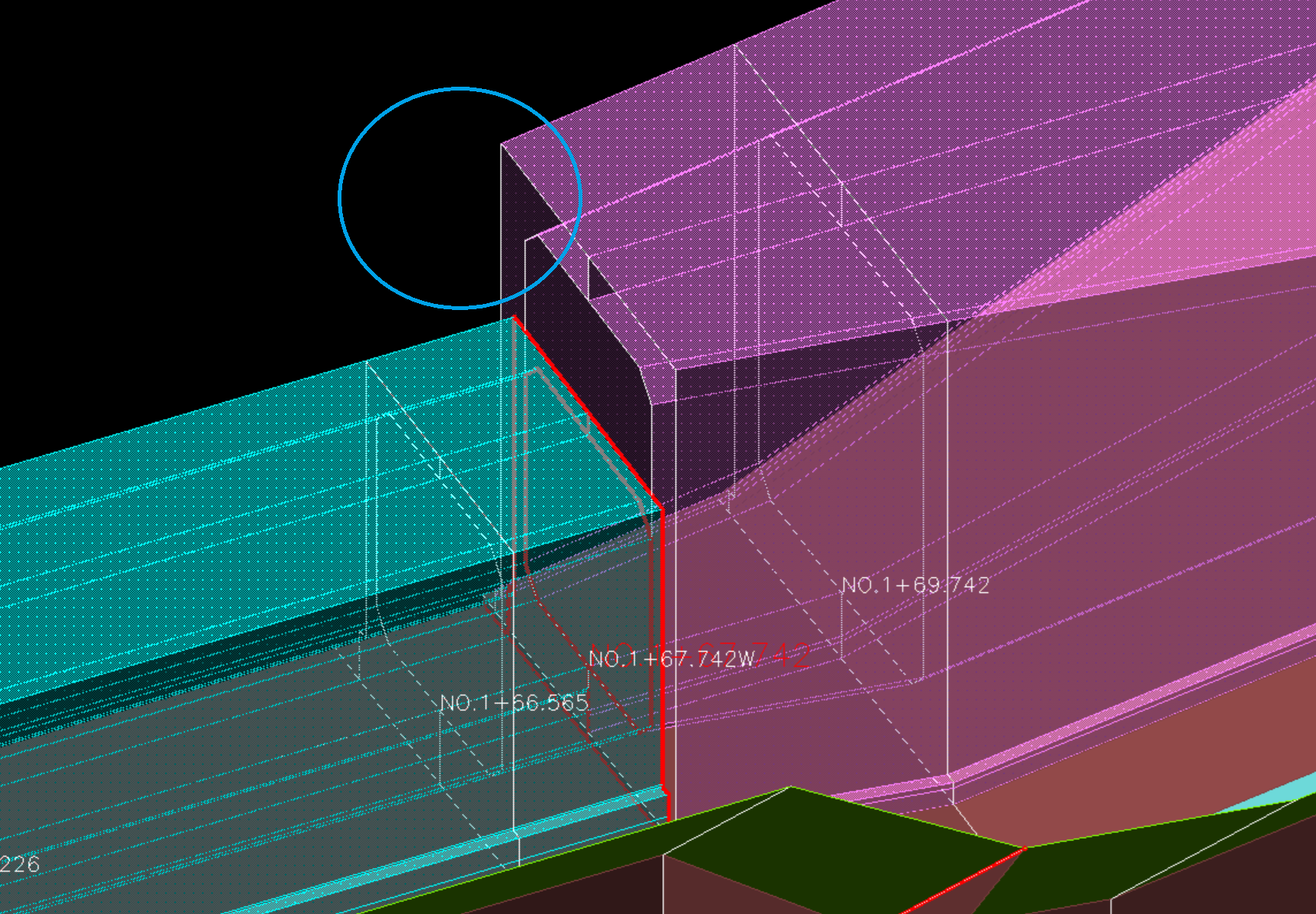

（青丸の所）現場打ちBoxのSTART位置や形状は巻き込む所なのでデータは存在しません！

いやいや！そんな風にせんでも現場打ちBoxの所を別な横断で作成したらえーやん（笑）

それか計画層を別に分けたらえーやんって（笑）
ってなりますよね。

それはごもっともです👍

でもね、考えてみて。
現場打ちBox施工する時に二次製品Boxを先に据えてるんだから入り込みしろを確保した所が現場打ちBoxSTARTやん✋
ならデータ無くてもえ〜やん😅
そらあった方がベストなんやろうけど👊

そんなこんなでぱんだのデータはこう。



横断は１つ！
計画層は構造物と床付野2つ。

シンプル！

では、続いて



別な方が作成したデータ。

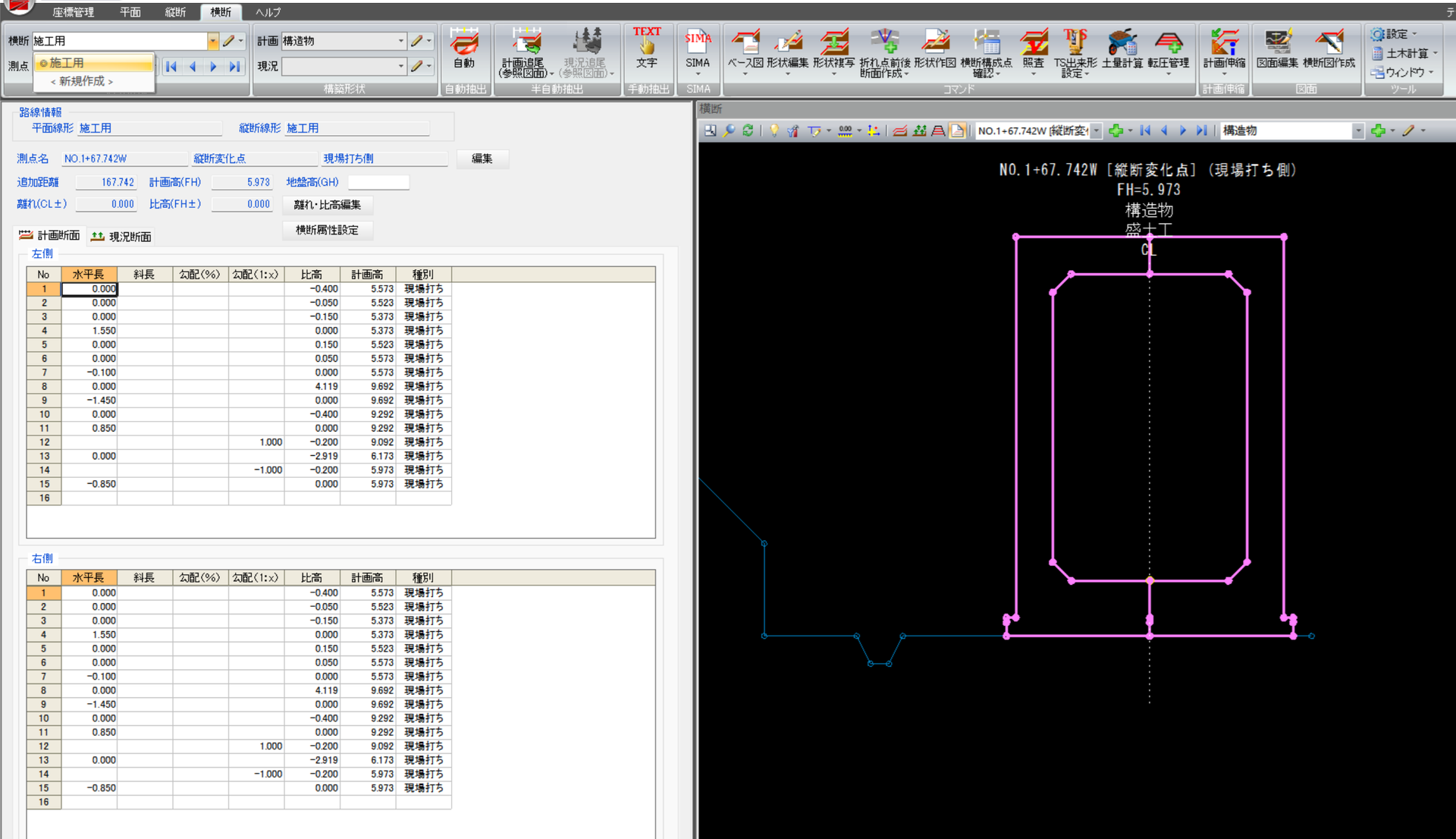

横断を現場打ちBox、二次製品Boxと分けて作成してるので入り込みしろの部分もきちんと表現出来てます。

そして今後床掘のデータがを作成してくると思いますがその際にこの横断毎に床掘データを計画層に入れてくると思います。多分😅✋

先程書きましたが、ぱんだは横断1つなので快測ナビで作業する時に選ぶ路線は1つ。
床掘の際は計画層で床掘選択
二次製品Box施工の際は構造物って名前の計画層。
これだけです。何も迷いません。路線切り替える必要も有りません。

別な方が作ったデータでは床掘の時に二次製品と現場打ちで路線を切り替える必要があります。
また、二次製品Box施工の際は二次製品Box用の路線選択、現場打ちの場合は現場打ちの路線を選択する必要があります。

これは基本的な！教科書の様なデータ作成なのでこの方法が正解と思います。

ただ、ぱんだは変人？ひねくれ者なので、床掘してる途中で路線は変えたくない！1つの路線で完結したい！そんな考えで作成します（笑）

そして一番大事なのがこのデータでぱんだ以外の人が快測ナビを使って施工する事です。なのでシンプルに。簡単に。

まぁ〜あくまでぱんだはバックアップ用のデータなので、誰も使わないんですけどね〜（笑）

別な方が作成したデータで現場は進んで行くと思います⤴️

うーん。何が言いたかったか説明が下手くそなので申し訳有りません。

SiTECH3Dのデータ作成は色んな方法があります。
何が必要で不必要か、どう表現するか、どう作成するか。

困った場合はサポート☎です。
トレーナーの方が皆さんからの電話待ってます👍

ぱんだの様な独学のデータは絶対やめときましょう🙆


ではでは、本日もご安全に👷‍♀
