どもサイテリストぱんだ🐼です。

さぁ〜今回も独自？テキトーな？変な？使い方です（笑）

前回の記事にもあったメガソーラーの現場です。

まずはSiTECH3Dに現況TINと暫定計画のサーフェスを取込ます。

そこから、先ずは現況TINを使って各断面に現況地盤を自動作成します。

次に取り込んだ暫定計画のサーフェスから暫定計画で各断面に暫定計画と言う名の現況地盤を作成します。ややこしいですね、言葉が。

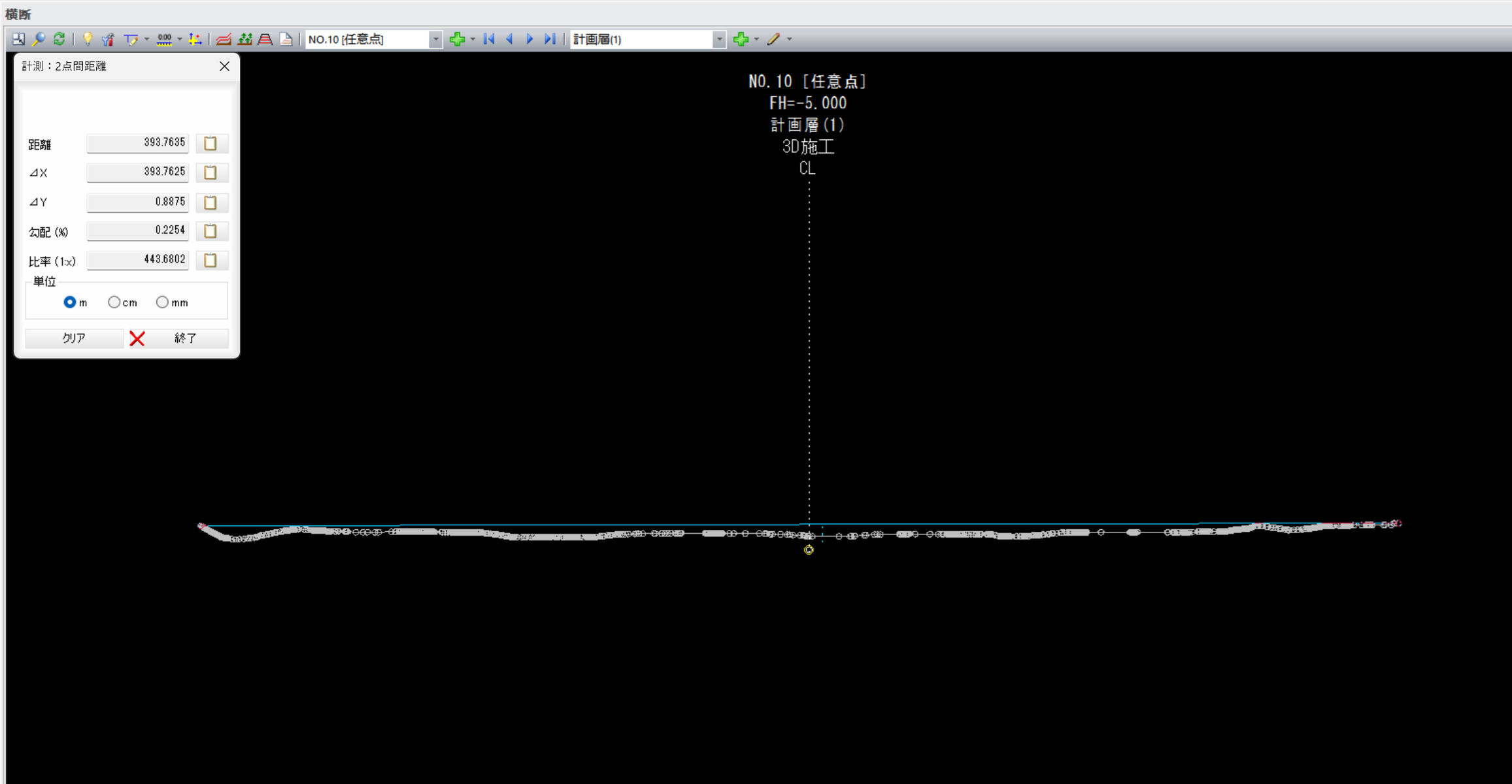

そして出来たのがこちら


縦断距離は500m位、断面幅は400m位です😱

まぁ〜現況TINと計画サーフェスがあればSiTECH3Dを使うもこんなの簡単です。ちょちょいと出来ます〜🙆

快測ナビで現況測量となると現場大好き
な🐼でもちと心が折れます（笑）

すんばらしいですね〜SiTECH3D🎵
あざーすKENTEMさん🙅

さて次に行うのがソーラーパネルの四本脚の位置と高さです。

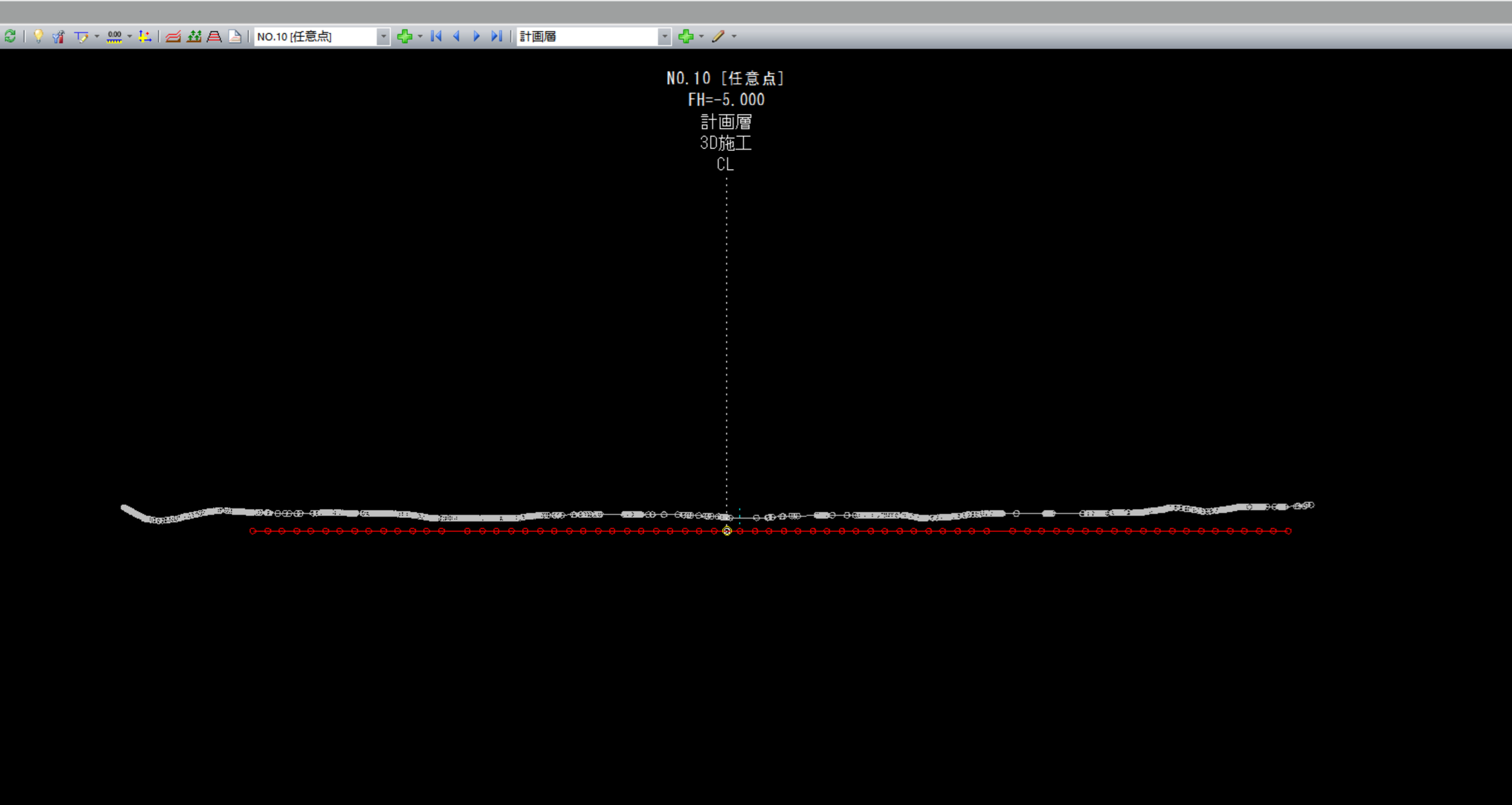

先程の断面に足の位置を計画層で入れてみます。



赤色がパネルの前足2本の位置です。

後ろ足の2本の位置？通りにも断面は存在してます💦💦

さてここからが🐼の勝手なやり方？間違ったやり方です（笑）

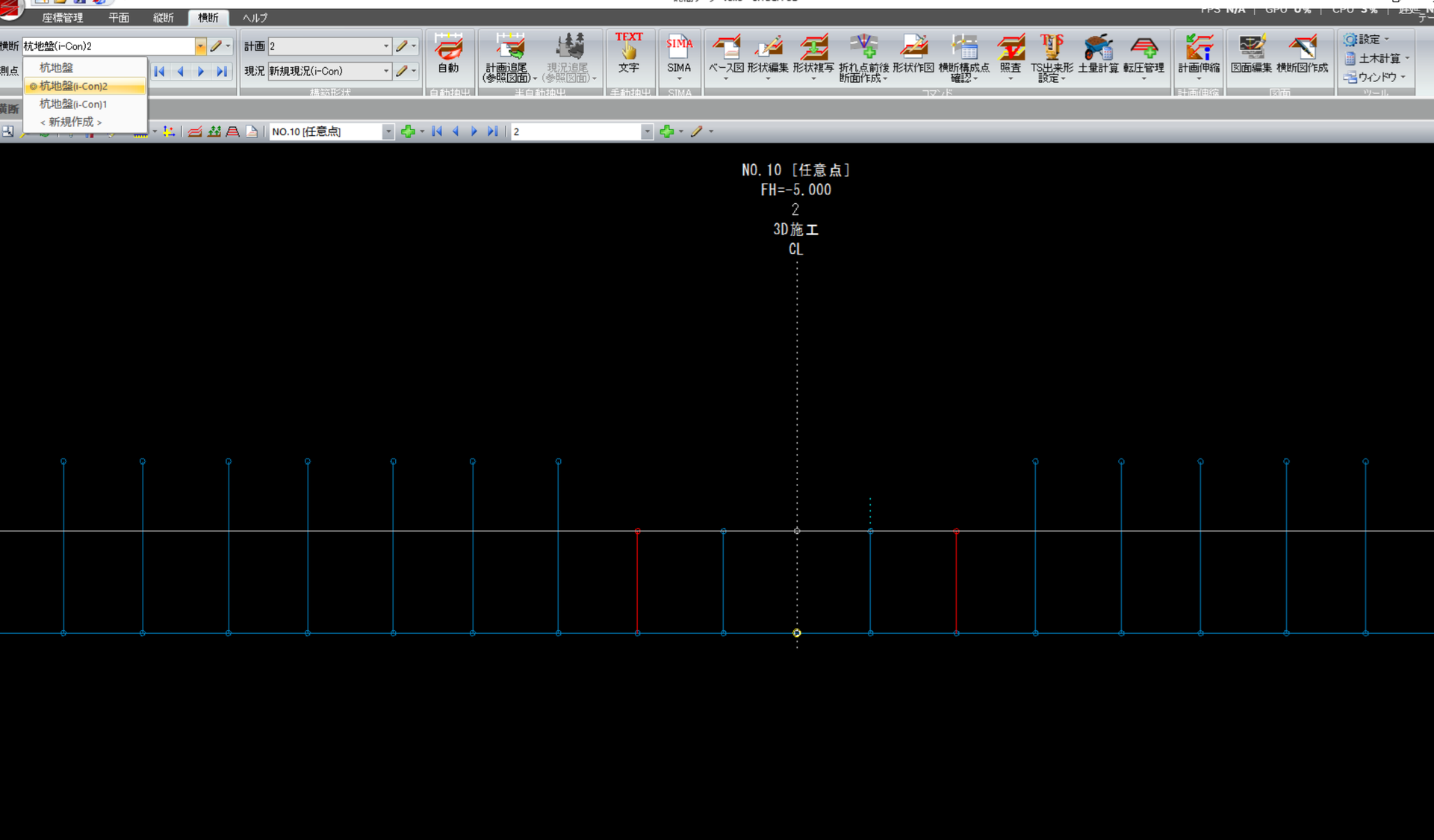

計画層でこの足の位置に垂直で計画を入れます✋

そうするとこーなります

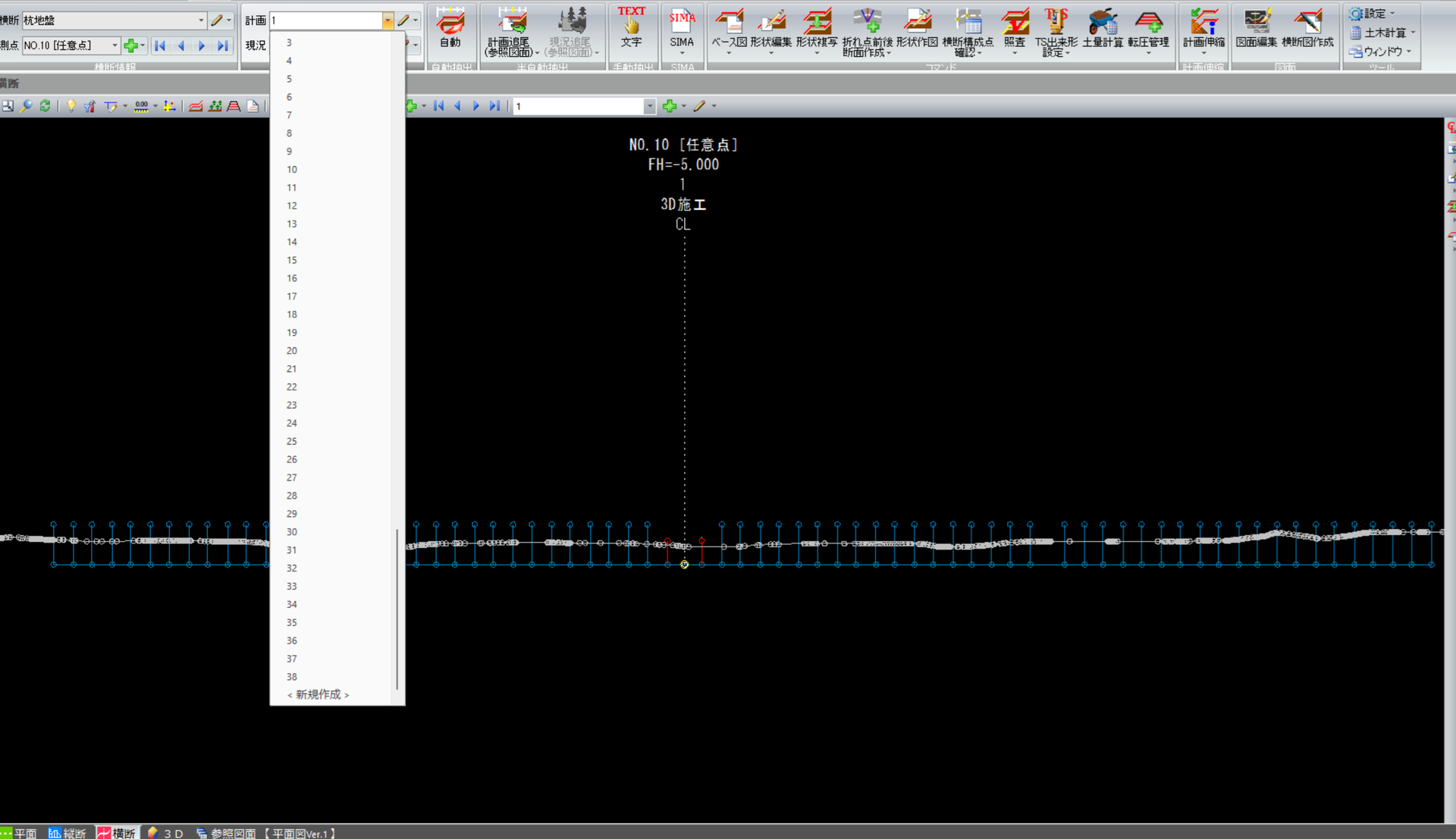

ヤバいね計画層の数が😱😱😱

これが法面とかなら問題無いんですけど、足の位置が決まっててその位置での暫定計画の高さが知りたい？必要なのでこんな形かな？？

では次に、この赤色の足の位置の暫定計画に合わせて伸縮してみます👊



上手く伸縮してます。
しかし！！！問題が！！！
伸縮を使うと新しく横断が作成されます。
現在2つしたので左上の所ですが、横断が2つ作成されました👀
って事は・・・・・

計画が38層あるって事だから横断も38作成されちゃいますね💧

う〜ん。悩ましいですね🌀🌀🌀

取り敢えずはこの作業はやめました（笑）
依頼主から標高を求めて、一覧表、描画を求められてないので（笑）

取り敢えずこの状況で横断図をバンバン作成します。

あ〜っとバンバンゆーてもSiTECH3Dが自動で作成してくれるので（笑）

んで、出来た横断図が28枚。1枚に4断面
あ〜100断面超えてるね（笑）

100断面を快測ナビで現況測量して横断SIMAで取り込んだとしても・・・・・・
やりたくないですね😅

まぁ〜やれと言われれば🐼はやりますけど💨💨💨仕事だから

でもSiTECH3Dあって良かった⤴️

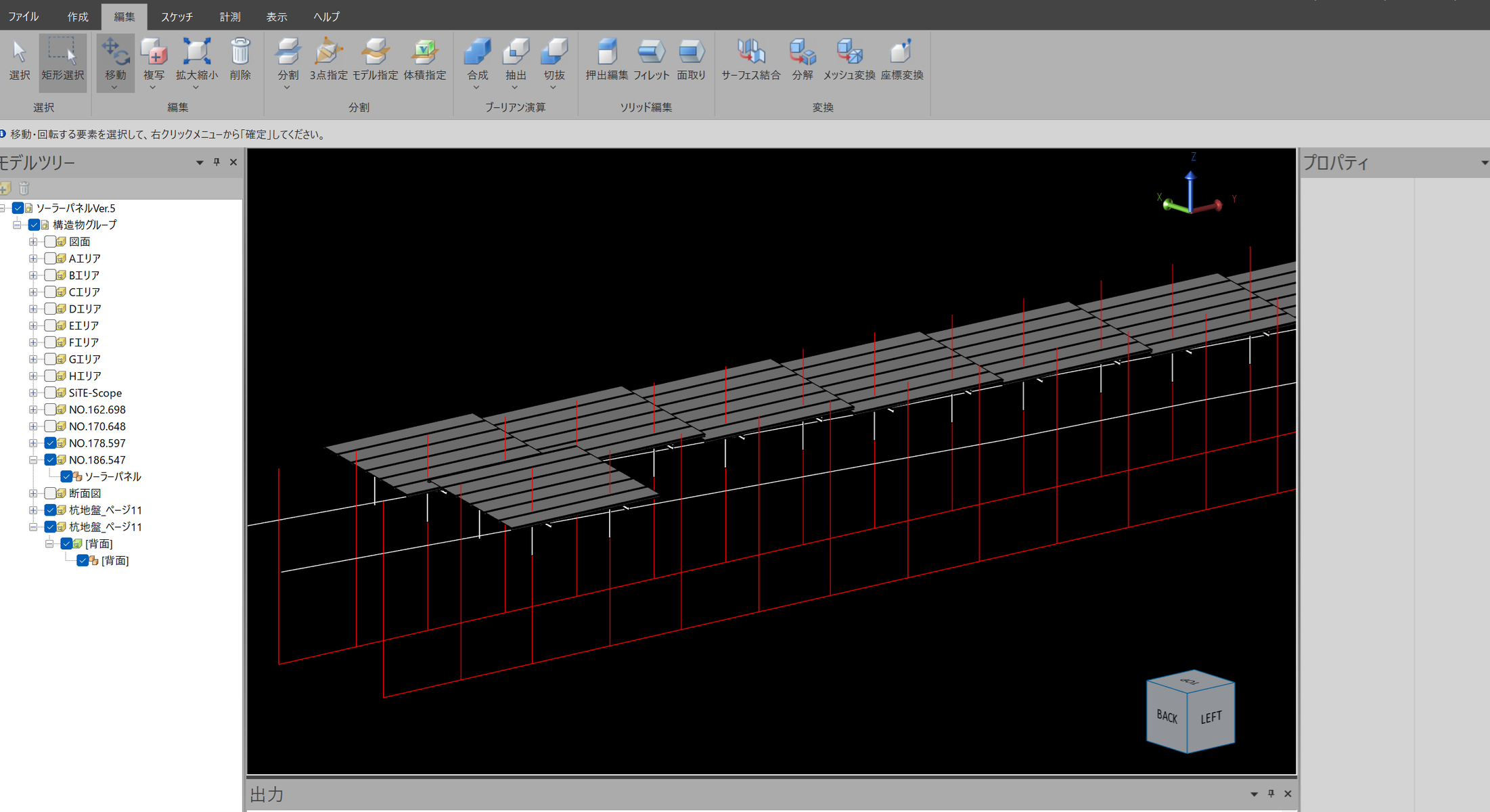

では、この横断をSiTE-STRUCTUREへ取り込んで1個づつ配置です。



うん。気の遠くなる作業やね😱😱✋

頑張ろや⤴️⤴️⤴️

さて、最後にこのやり方は絶対間違ってると思います（笑）
サポートへ電話すればトレーナーの方が親身になって教えてくれるので、こんな場合は☎ですね🙆🙆

ぱんだは間違ってるけど独学で頑張ります🙅

ではでは、本日もご安全に👷‍♀
