どもサイテリストぱんだ🐼です✋

ずっとSiTE-STRUCTUREの記事が続きますが、そんだけ構造物を作ってるゆー事です。

そしてその中で厄介なのがこちら

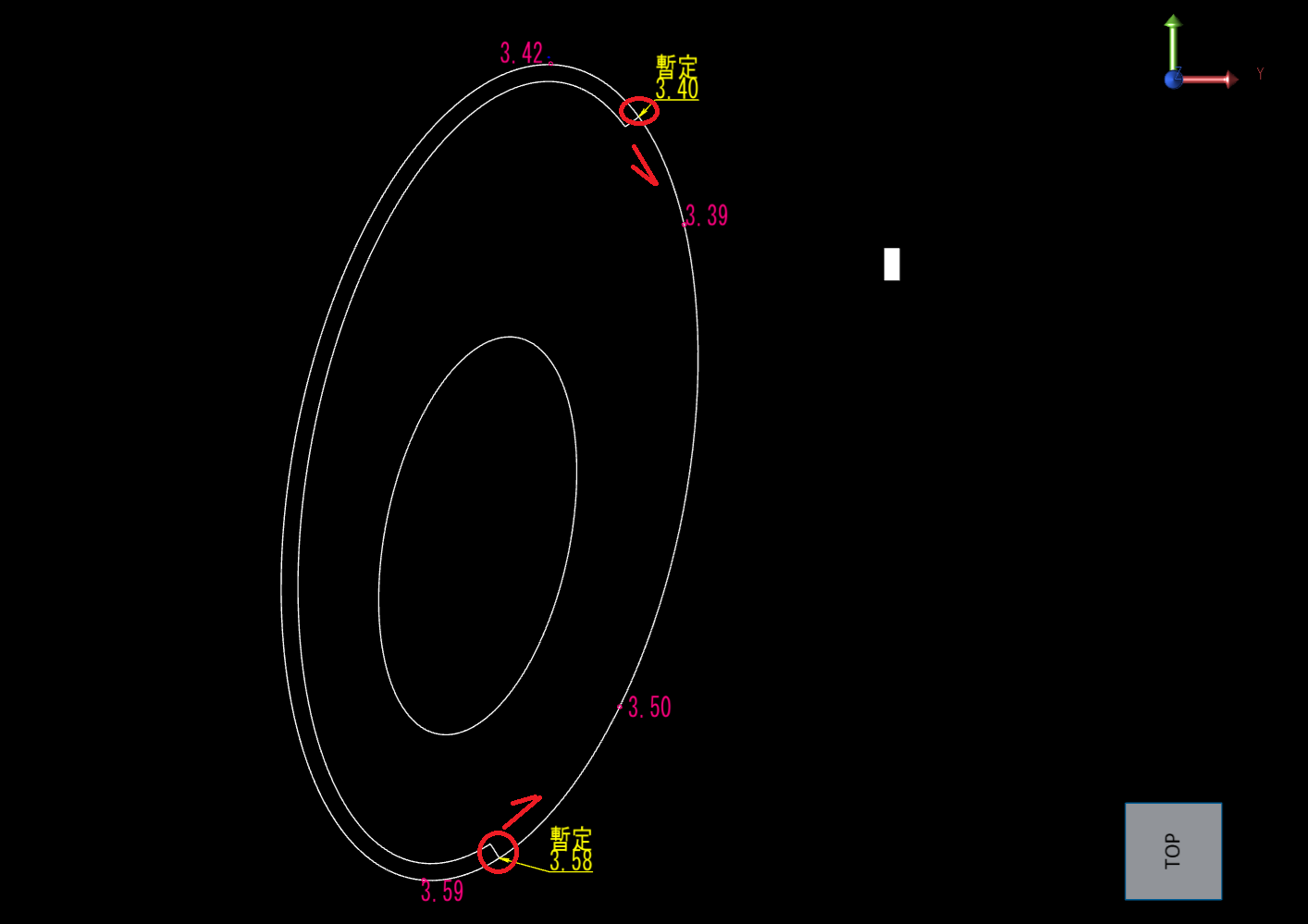

ちょっとしたサークルなんですが、ちと右側に見えるのが作成する断面？構造物です。

んでもって欲しいゆんかな、構造物が出来るのはこの赤丸から赤丸の範囲です。



では、作成方法はスイープ一択なので、線を選択すると

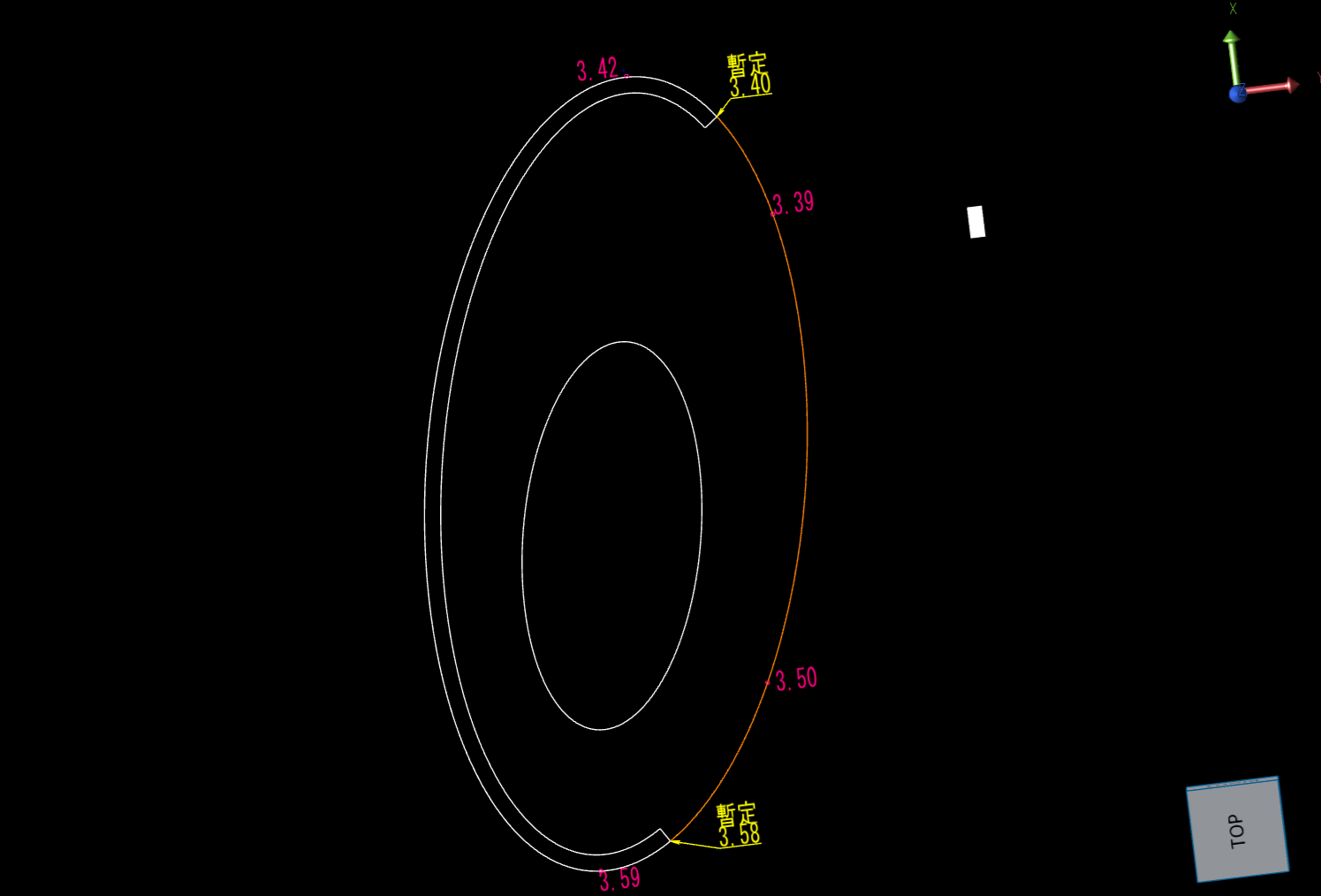

こうなっちゃいます。

要らない部分までスイープされちゃいます😣
まぁ〜スイープした後に切断すればなんて事無いんですけど😓

そしてベース図なので切断も出来ません！これが作成した線なら切断は可能です✋

あっ！スイープする面は水平で無いのでoffsetを使い変化点

話は戻って。

ではこの必要な部分だけをスイープするにはどうするか！

一つは潔く、A納図へ戻って切断する。

もう一つは何とか頑張る！

戻りたく無いので何とか頑張ります（笑）

では。いきます！

まずは面を作成します。

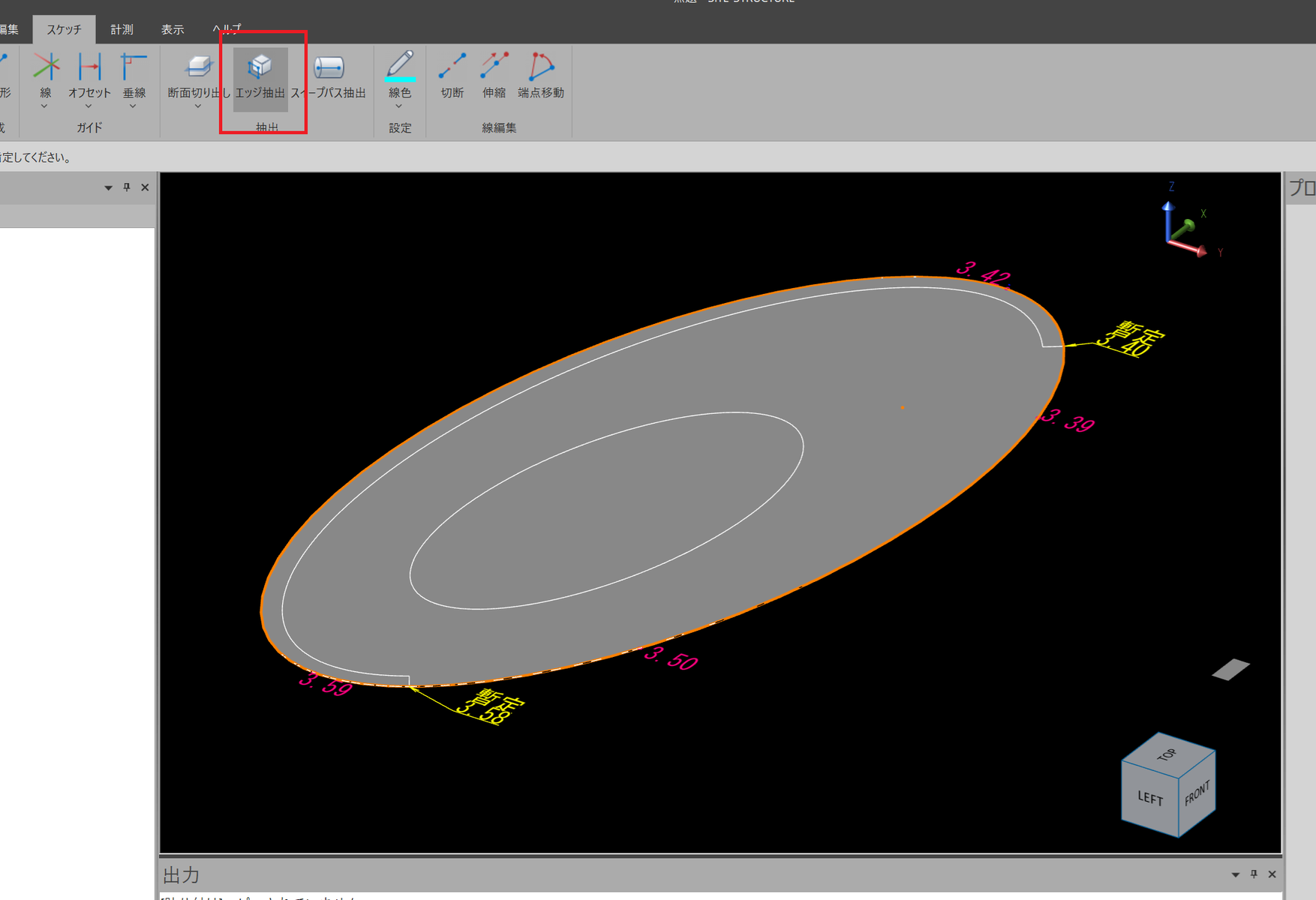

そして便利な機能のエッジ抽出を使います⤴️

そーすると




あ〜い！

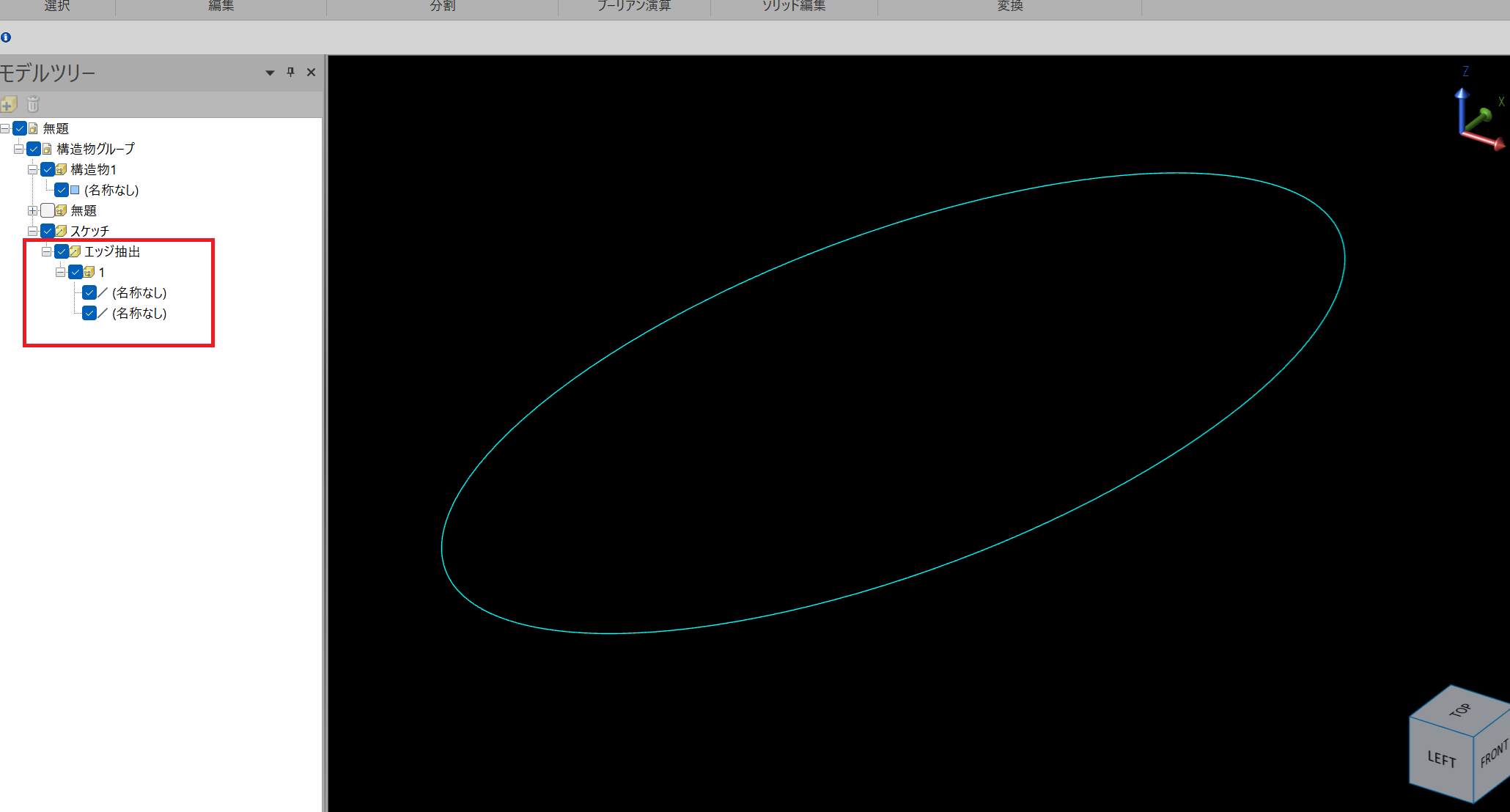

モデルツリーの中にエッジ抽出が作成されました🙆

こーなると切断は可能です⤴️

では切断してベース図面に重ねると

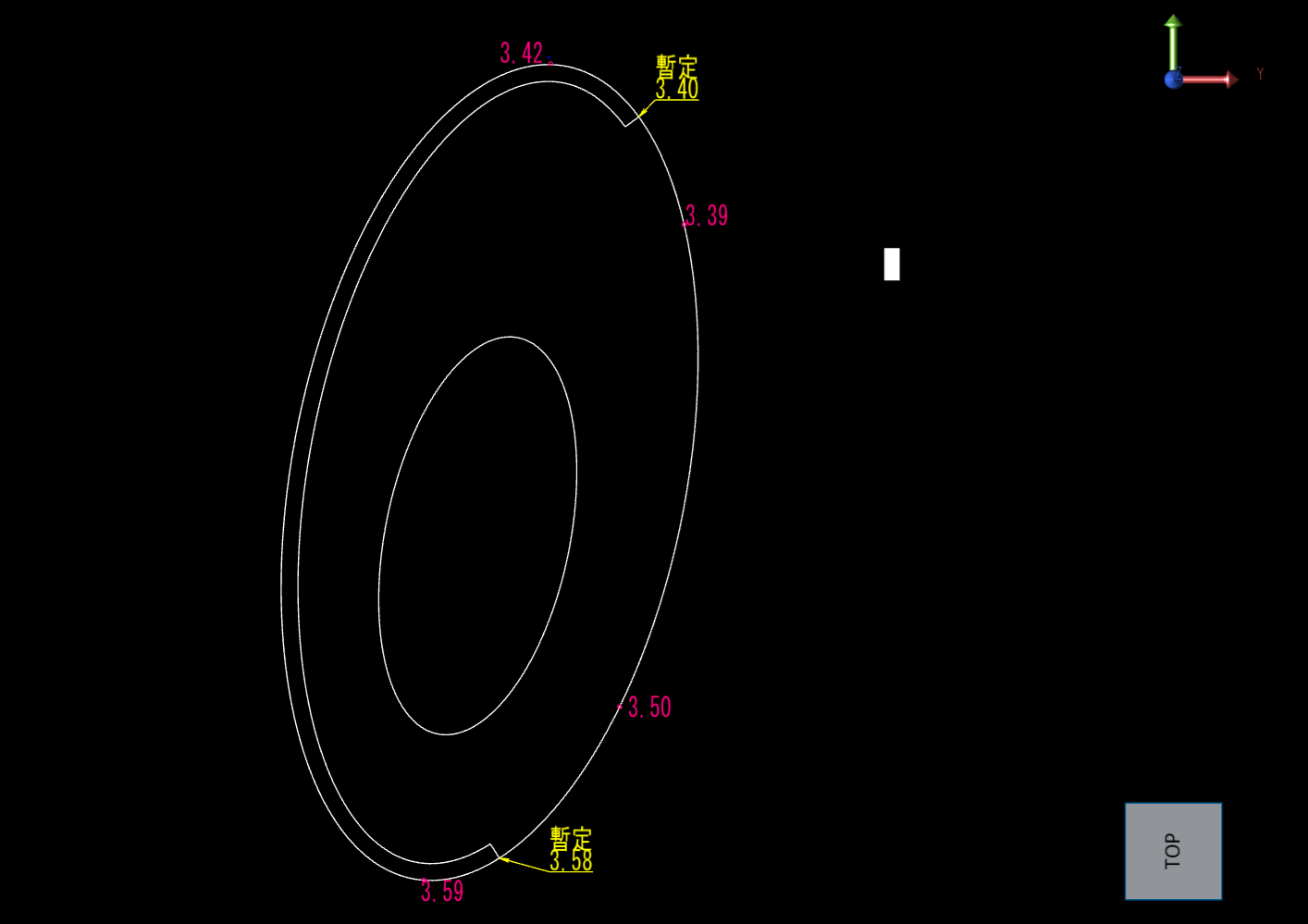

はい！必要な部分だけをスイープする事が出来ます🎵

これが直接や円とかならトレースしながら新たに作図すればえんですけど、クロソイドゆんですかね、一定では無いRや曲線の場合は作図出来ないのでどうしてもベース図からスイープになります🙅

さてこの方法ですが、ぱんだの独自のやり方なので、公式では有りません⤵️

故に間違い？正確？な方法ではありせん😅

正しい方法は！
勿論！サポートへ電話です☎
正しい使い方！簡単な方法！を教えてくれます😄

暇なぱんだは色々試して独自のやり方をします。故に時間がかかり、また遠回りな方法です⤴️

お忙しい皆様はサポートへ電話して即解決をお勧めします💪

ではでは、本日もご安全に👷‍♀
