どもサイテリストぱんだ🐼です🙆

さて、今回もサイトストラクチャーです。

それもド変態的な作り方？？です。

まずはこちら

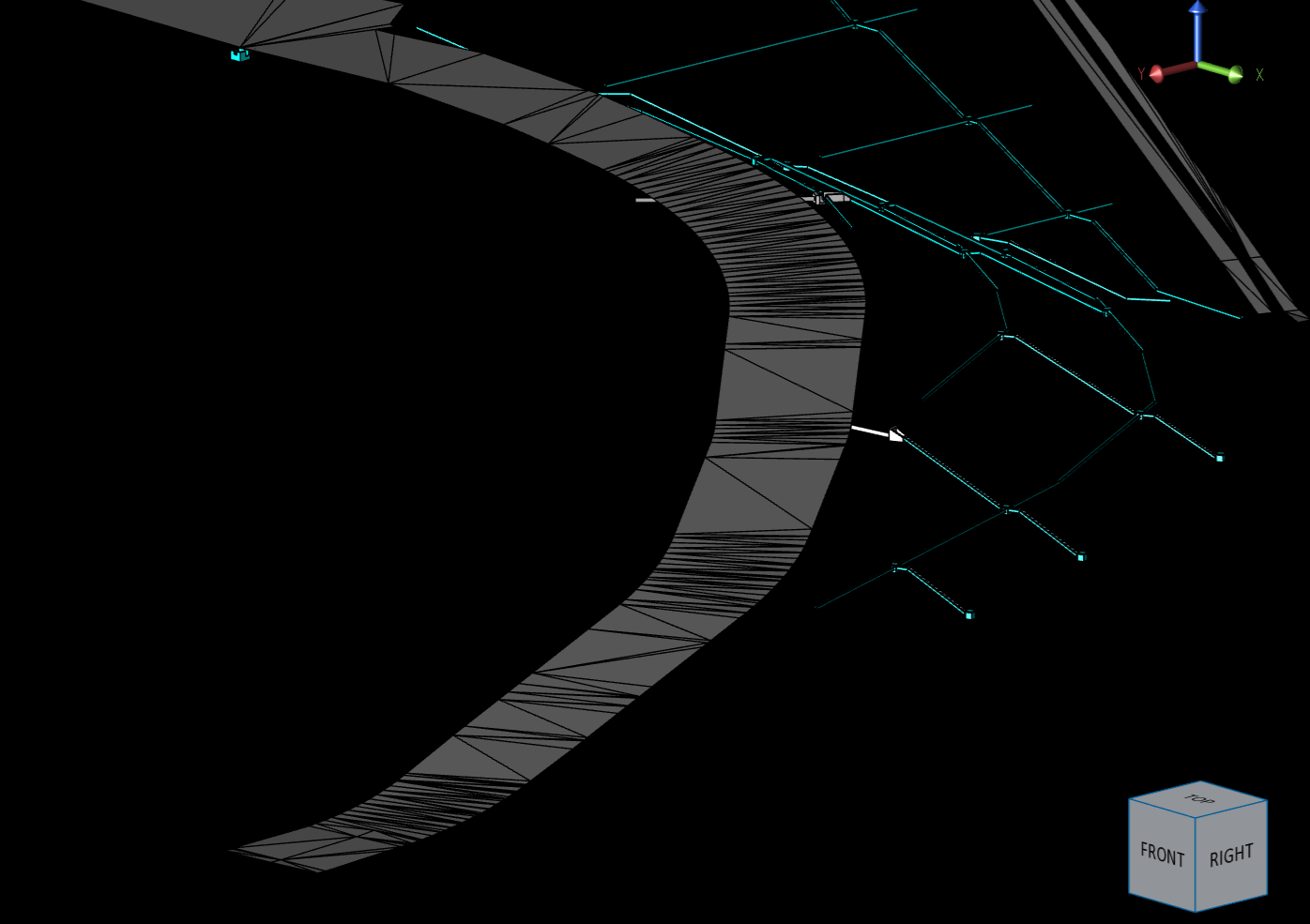

こちらはSiTECH3Dの画像です。
これを作成したのは私では有りません✋
若者が作成しました💨

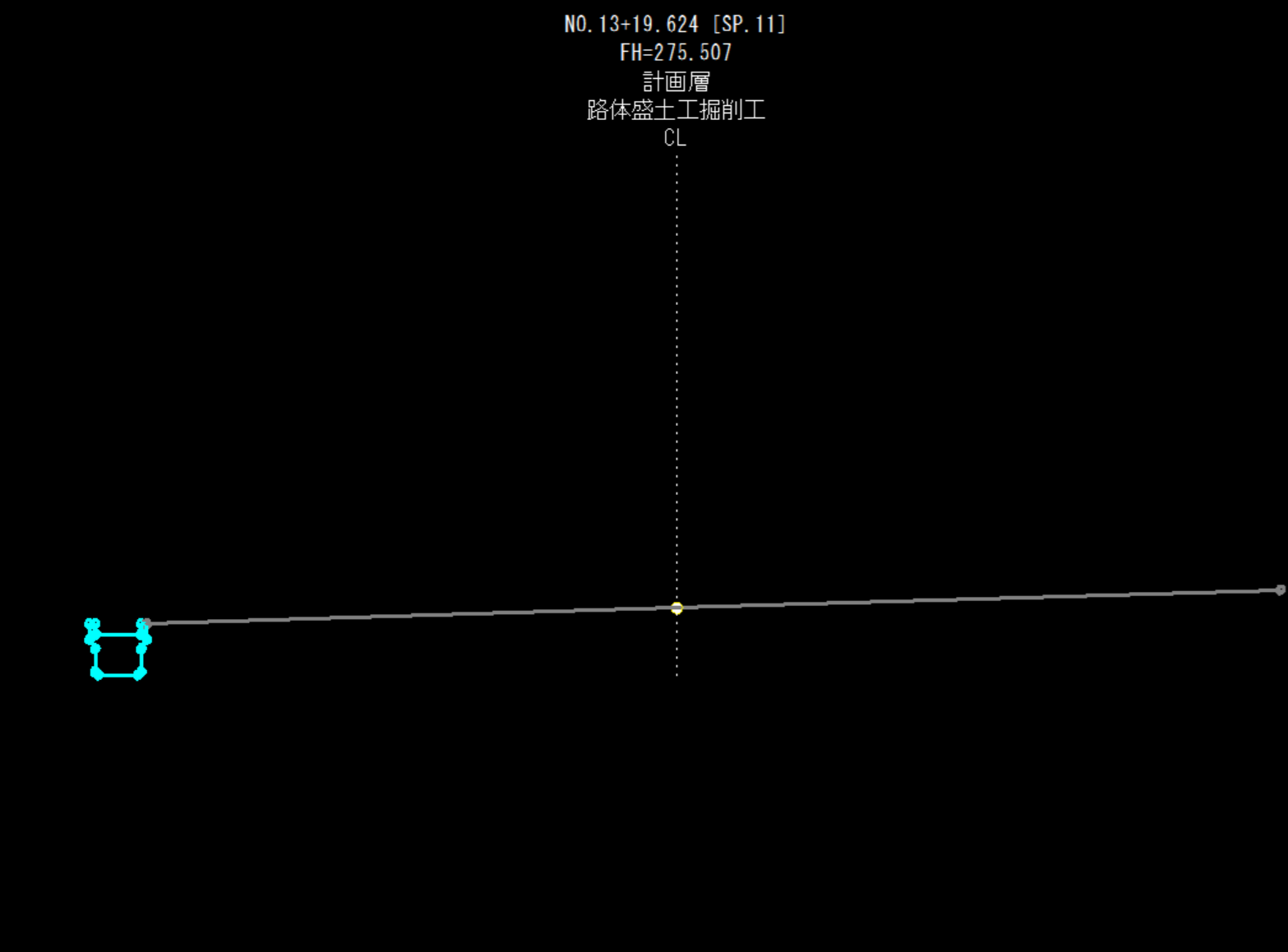

では、横断を確認です



う〜ん。出来てますね〜⤴️

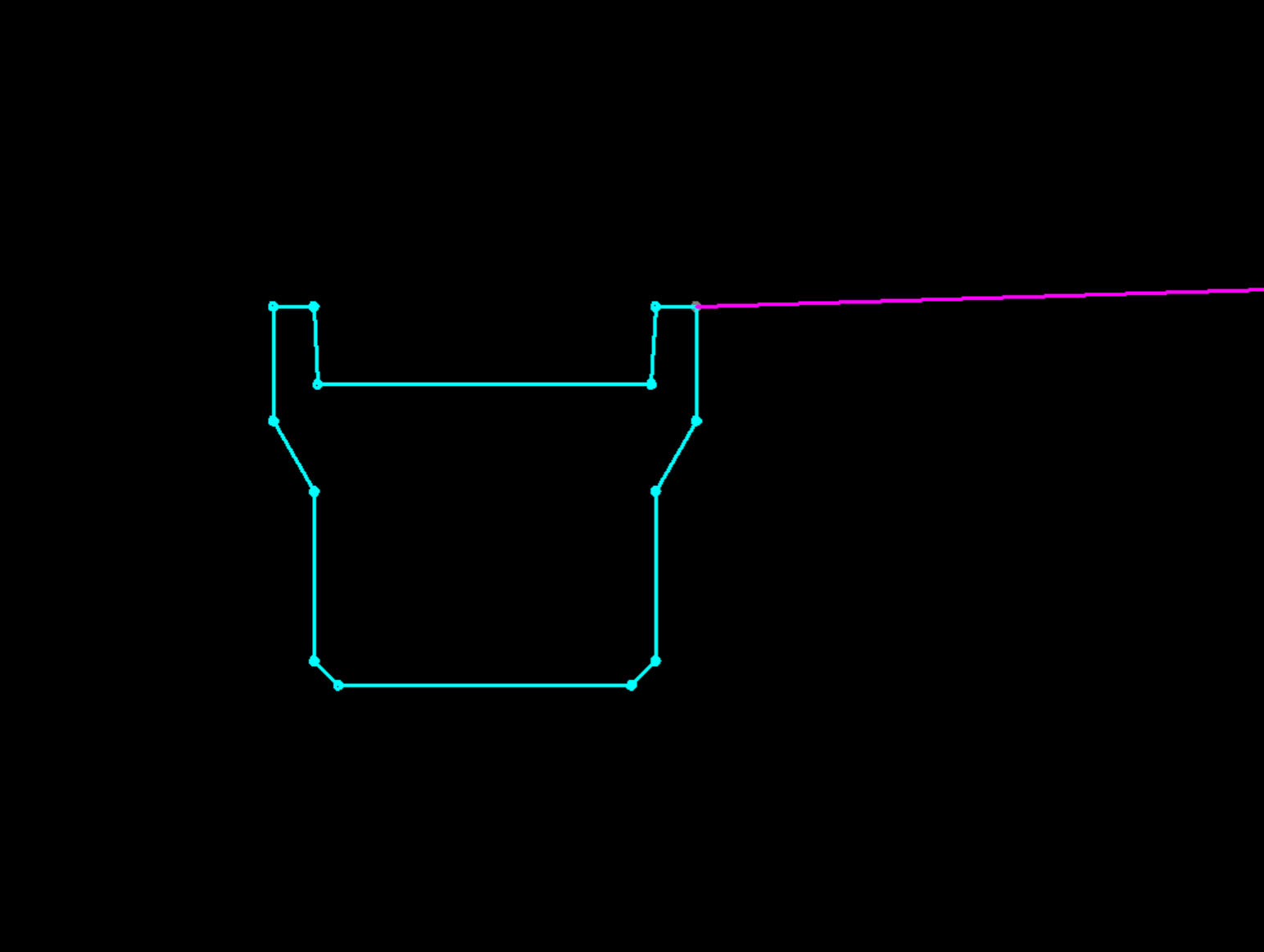

ん？ちと拡大です



ほほーなるほどなるほど！
PUの水路をこの様に作成した様ですね〜
まぁ〜作成した本人がそれで良いのなら✋🐼は特になんも言いません。
お好きなよーに⤴️

さて、これをSiTE-NEXUSへ持って行ってもこの様にしかなりません。

言わば丁張りに特化したデータですね。

でもSiTE-NEXUSへは持って行けないので再作成の必要ありですね😅

では、ここから再作成です🎵
ただ、普通に再作成しても楽しく無いので（笑）
変態？無意味？遠回り？なやり方です（笑）

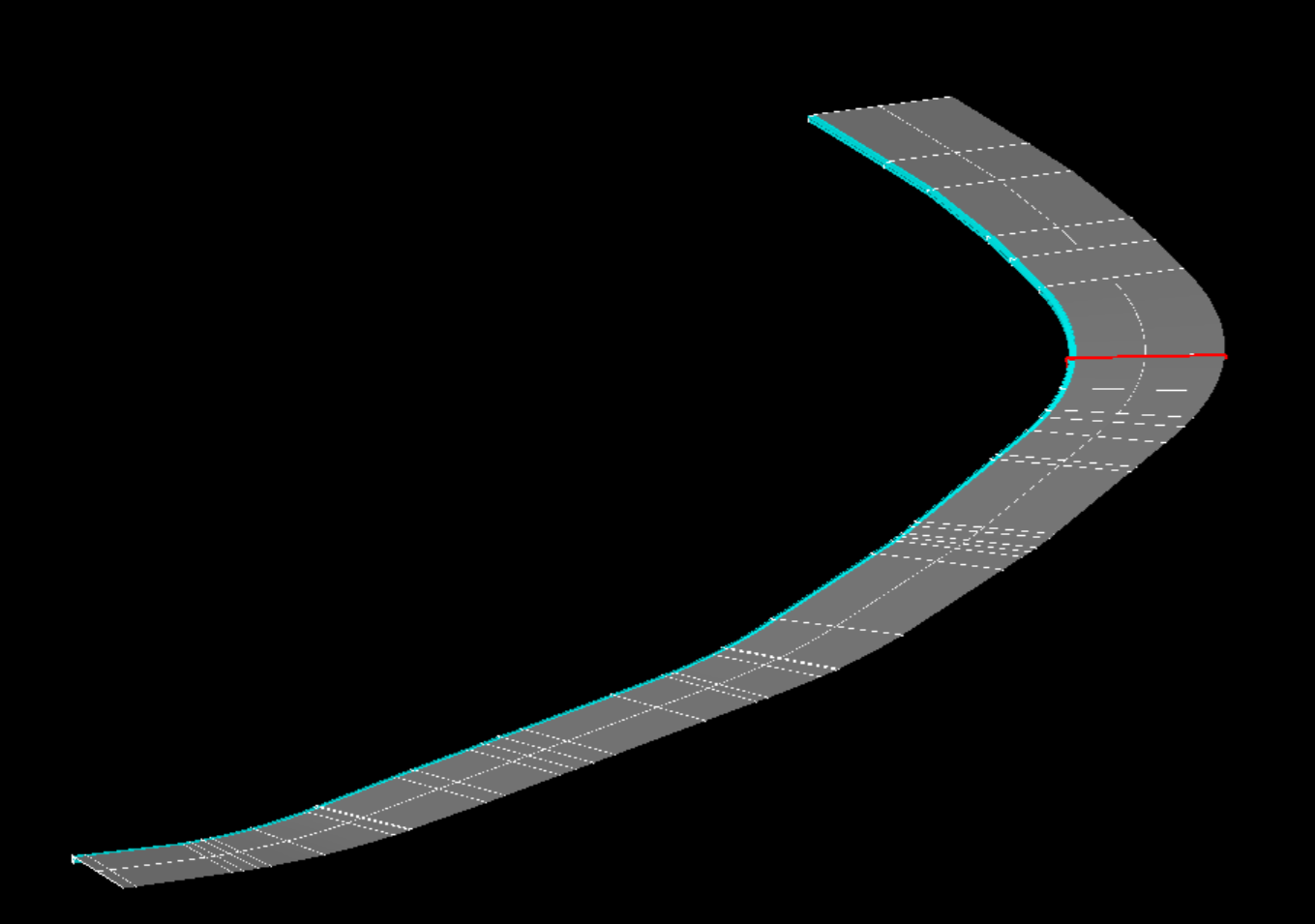

このデータをLandで排出してSiTECH3DStudioで取込ます。

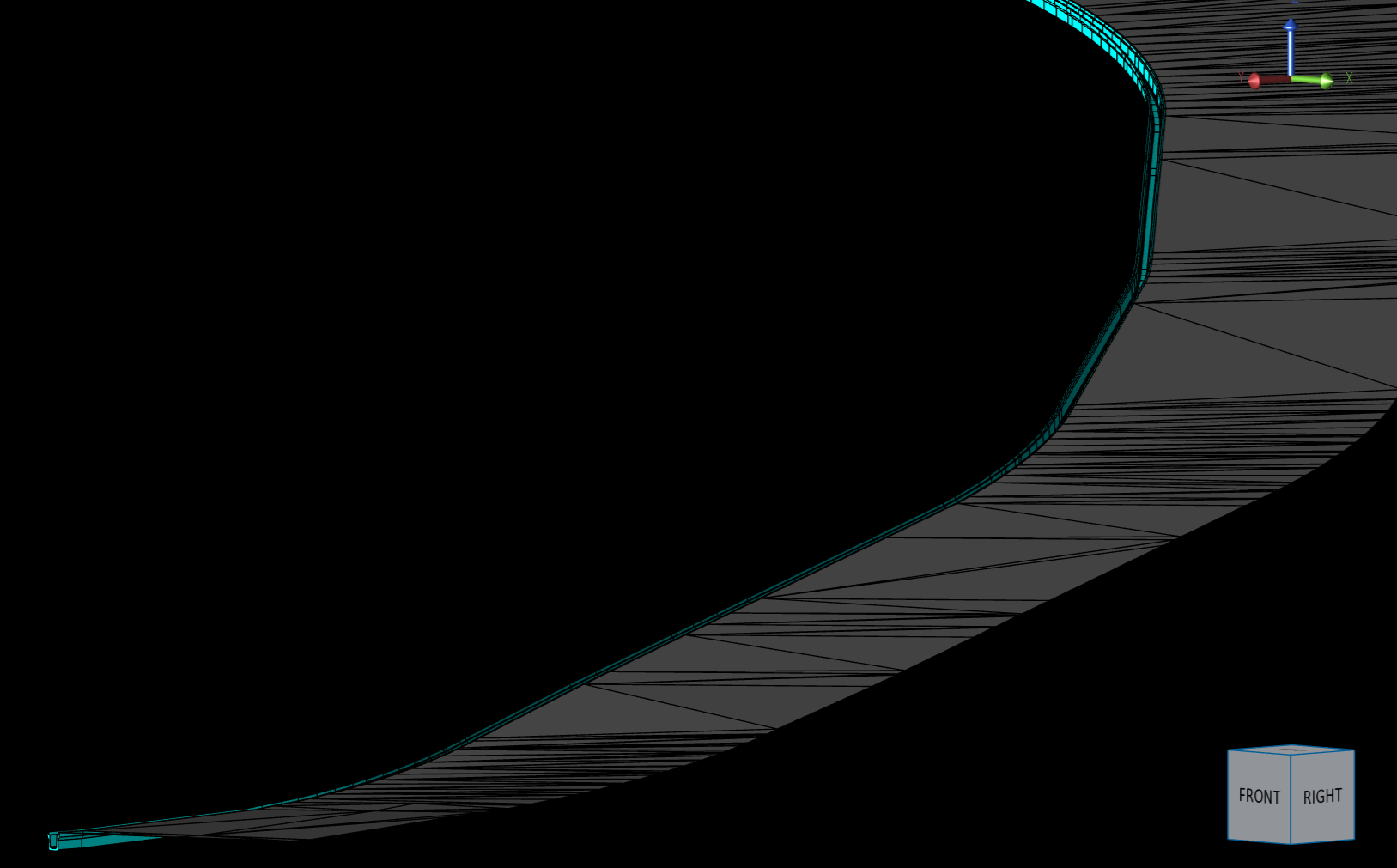

そしてそのデータを元にSiTECH3DStudioでゴゾゴゾと面を作成して今度はDWGで排出します。

そのデータをSiTE-STRUCTUREで読込みます。


そして次にPUの水路を配置する所に線を引っ張ります💪めっちゃ地味な作業です💧

線を引っ張っるって〜事は
そう！スイープです😄

では、スイープ🎵🎵🎵🎵
このスイープめっちゃ楽しいです😁



はい！スイープ完了です。

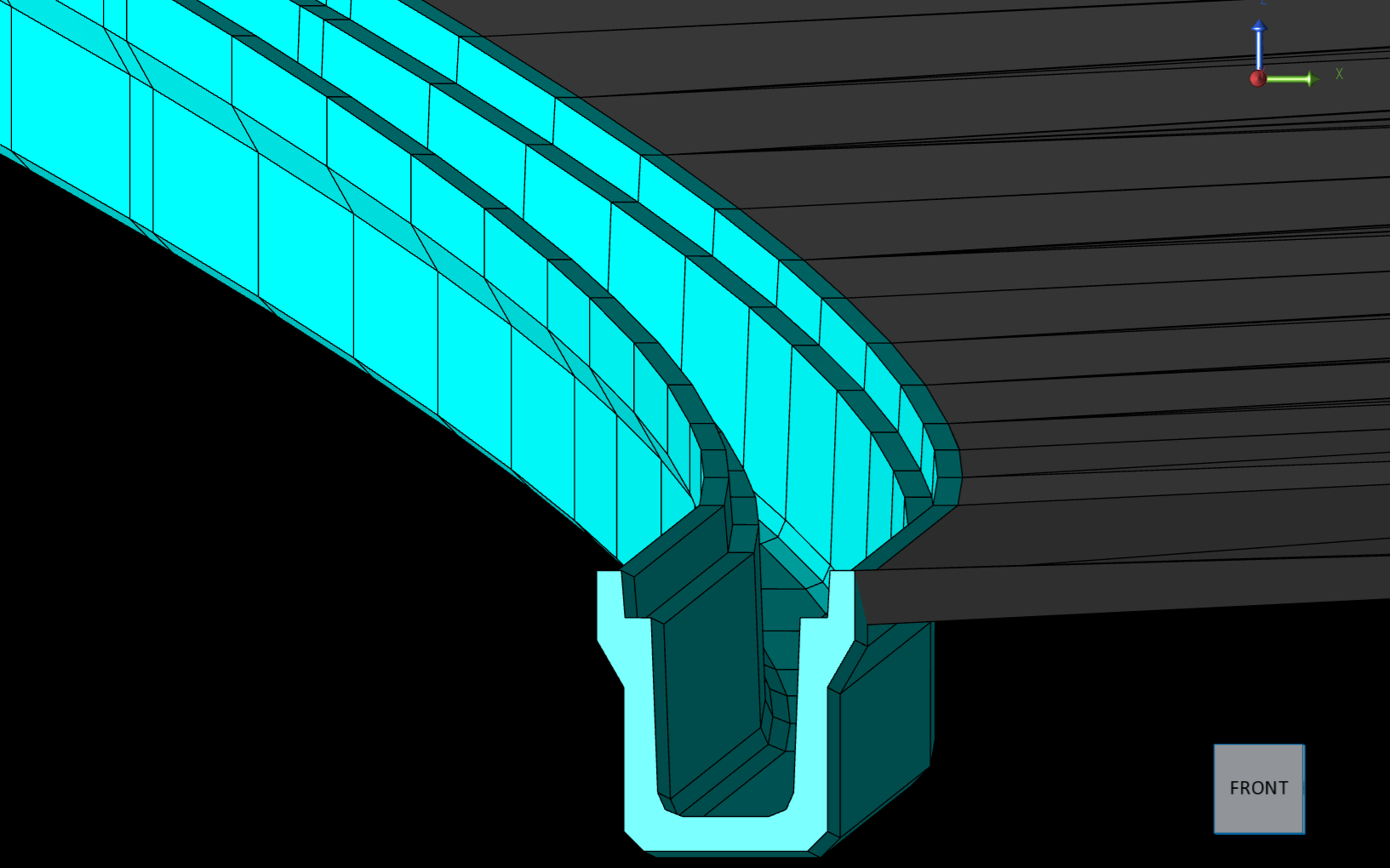

拡大して見ます👀



おお〜出来てますね🎵

さて。

この方法はハッキリ言って無駄な方法です（笑）
SiTECH3Dで修正してSiTE-NEXUSへ送ればなんて事は有りません🙆

では、なぜこの様な方法をするかと言えば❗ズバリ暇人だからです（笑）

って、暇なのゆんもあるんですが、途中に桝が有るんです🌀
それも道路勾配に合わせた天端が斜めの😅
構造図も無いので（笑）現況測量で施工済みの桝の位置を測量してサイトストラクチャーで桝を作成する為にPUをサイトストラクチャーで作成しました💡

う〜ん。書いてて全く意味が分かりませんね😅

画像で説明するならこう




まぁ〜とりあえず🐼は暇な変態って事で（笑）

ではでは、本日もご安全に👷‍♀
