どもサイテリストぱんだ🐼です🙆

前回の続きです。

では、早速検証開始です。

っと、その前にもしかしたら過去にこんな記事をアップした様な気もしますが😅

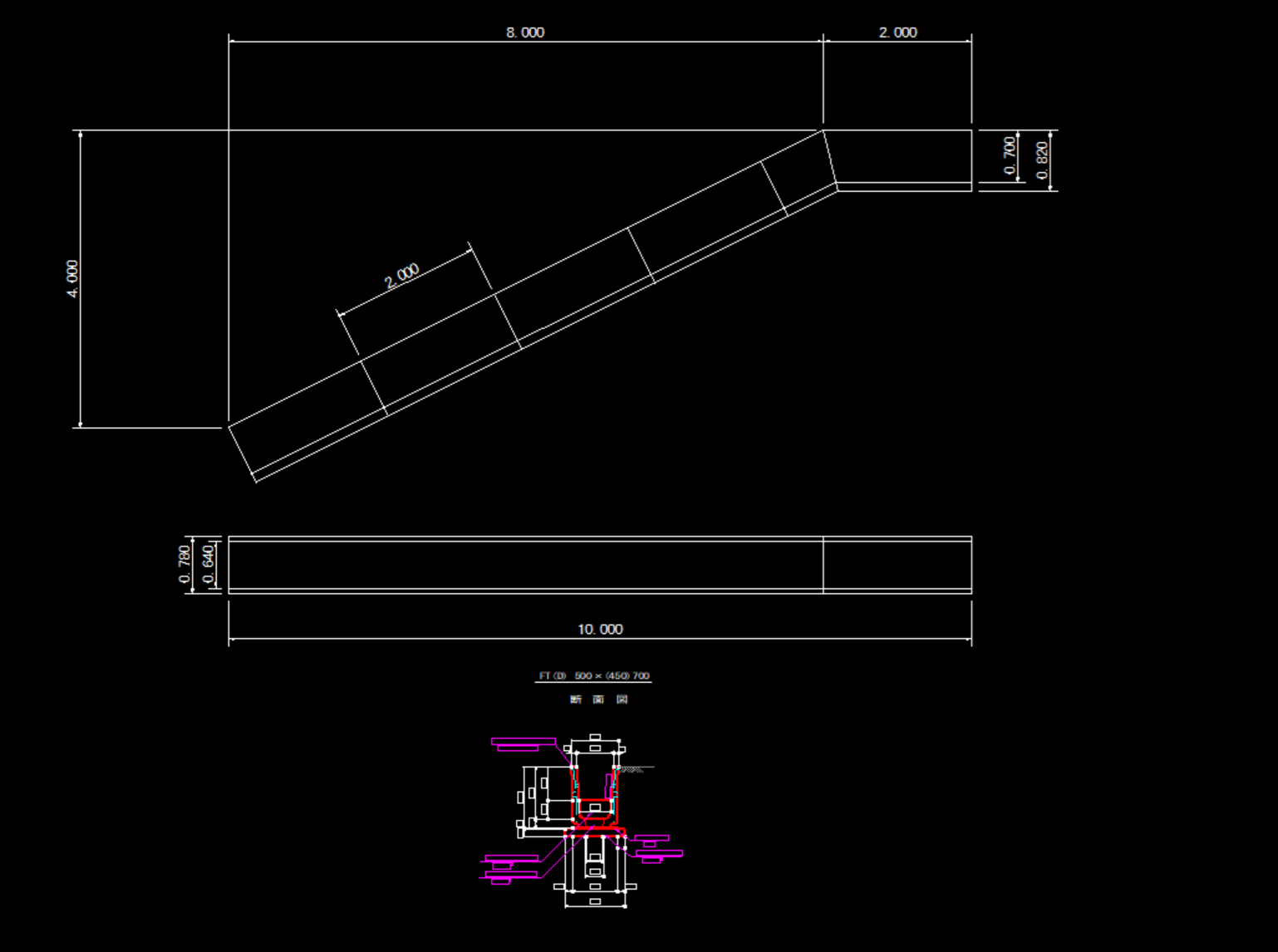

まずは



平面的に直線

縦断は上側登って水平です。

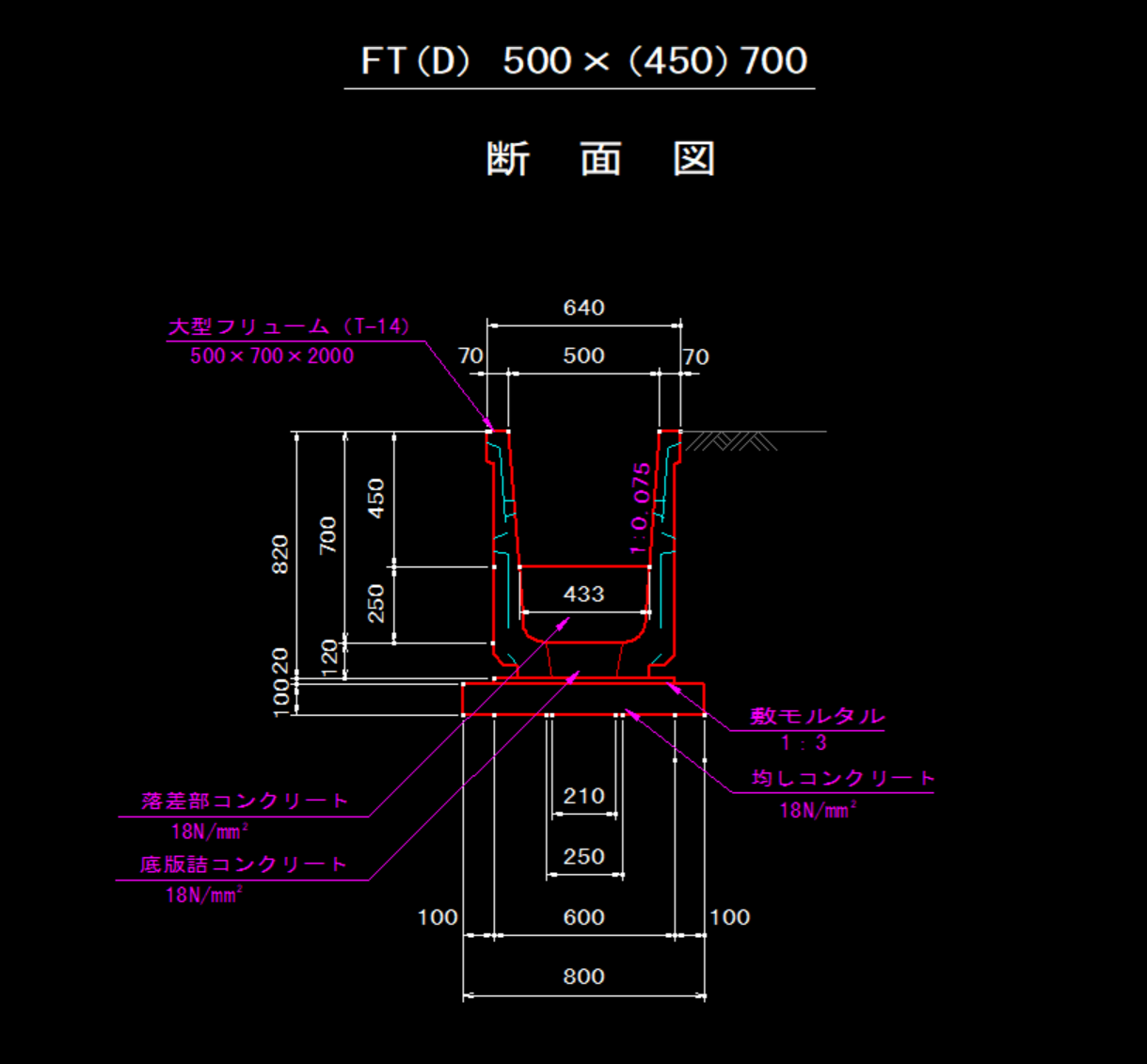

二次製品の水路はこちら



では、SiTE-STRUCTUREに取り込んで作成します。

作成方法は面を作成して、平面から軸方向線を立合げ線を結びます。
そしてスイープします。
この辺は割愛します。

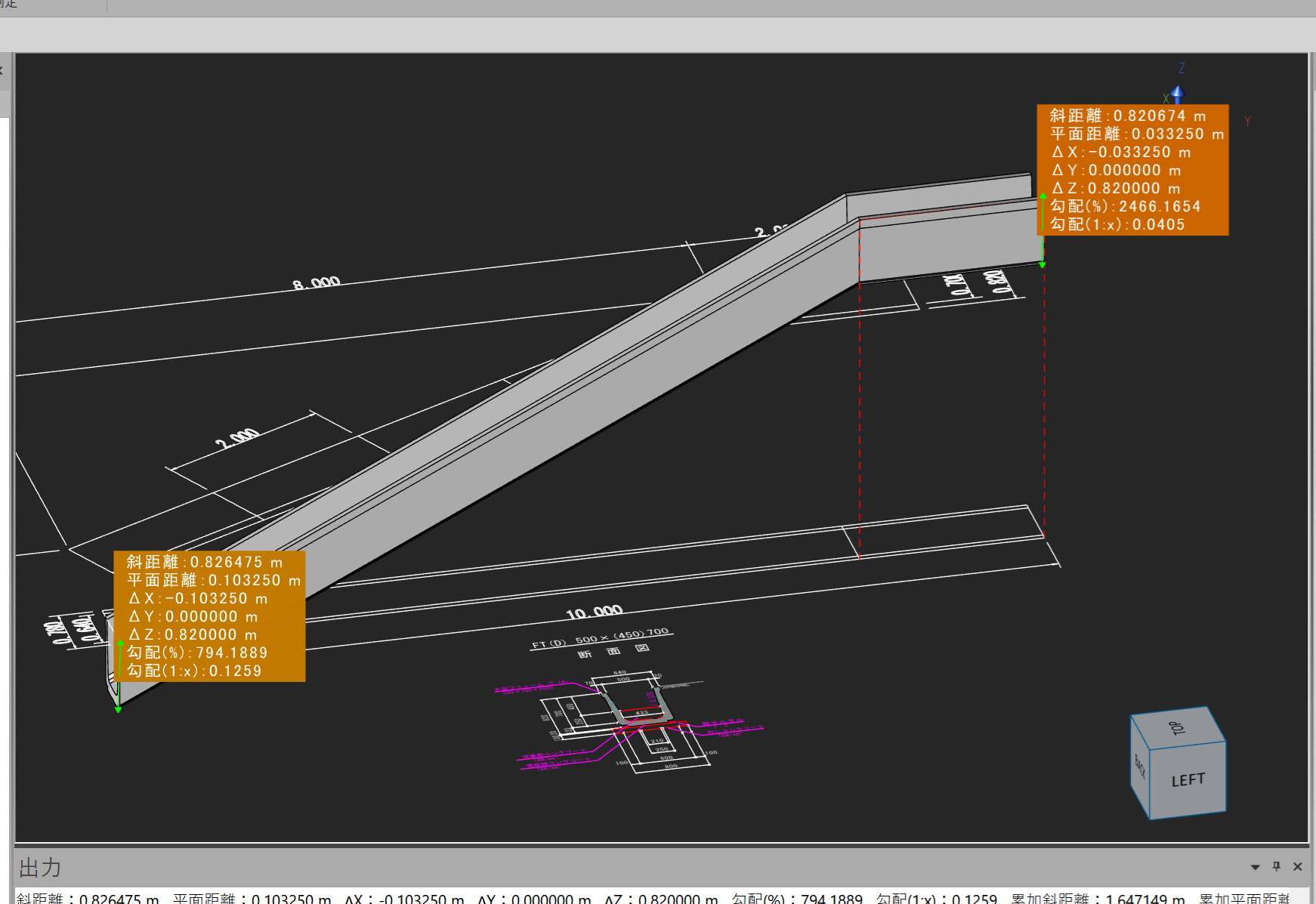

出来たのがこちら



寸法を確認すると右側の水平部分のΔZは0.82mです。水路構造図と合ってます。

では、左側はなんとこちらもΔZは0.82mです😱😱😱😱

いやいや😅そうじゃなくて✋

二次製品なんだから勾配に対して直角が0.82mやん😱

はい！Out💧

そこで、面を押出しして縦断勾

配に合わせて配置してみます。

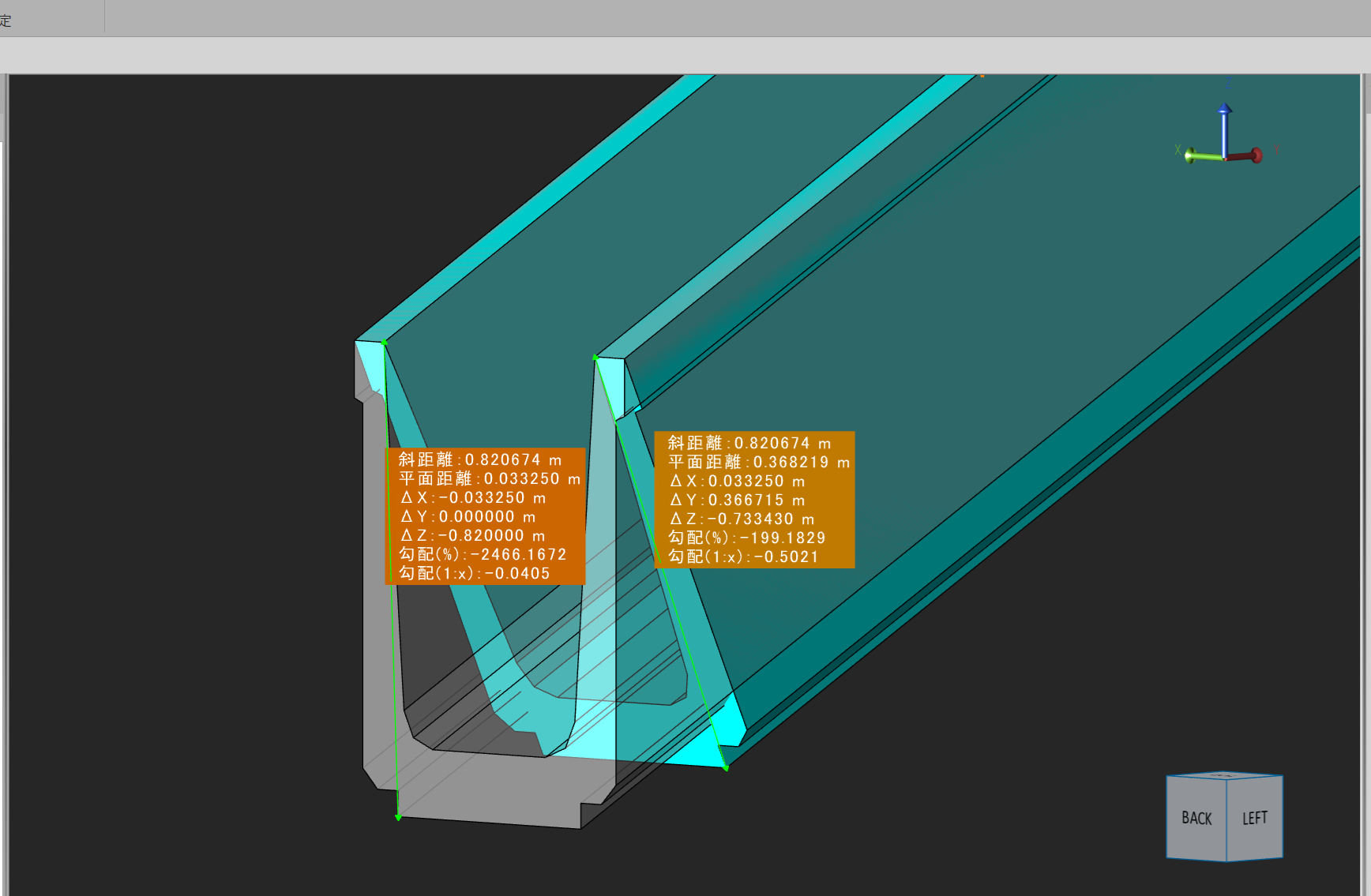

灰色が先程のモデル

水色が押出し後、勾配に合わせて配置したモデル

寸法をみると👀

右側の斜距離が縦断勾配の直角方向の寸法です。0.82mより少し長いのは、問合せが少し斜め方向なのでそうなります✋

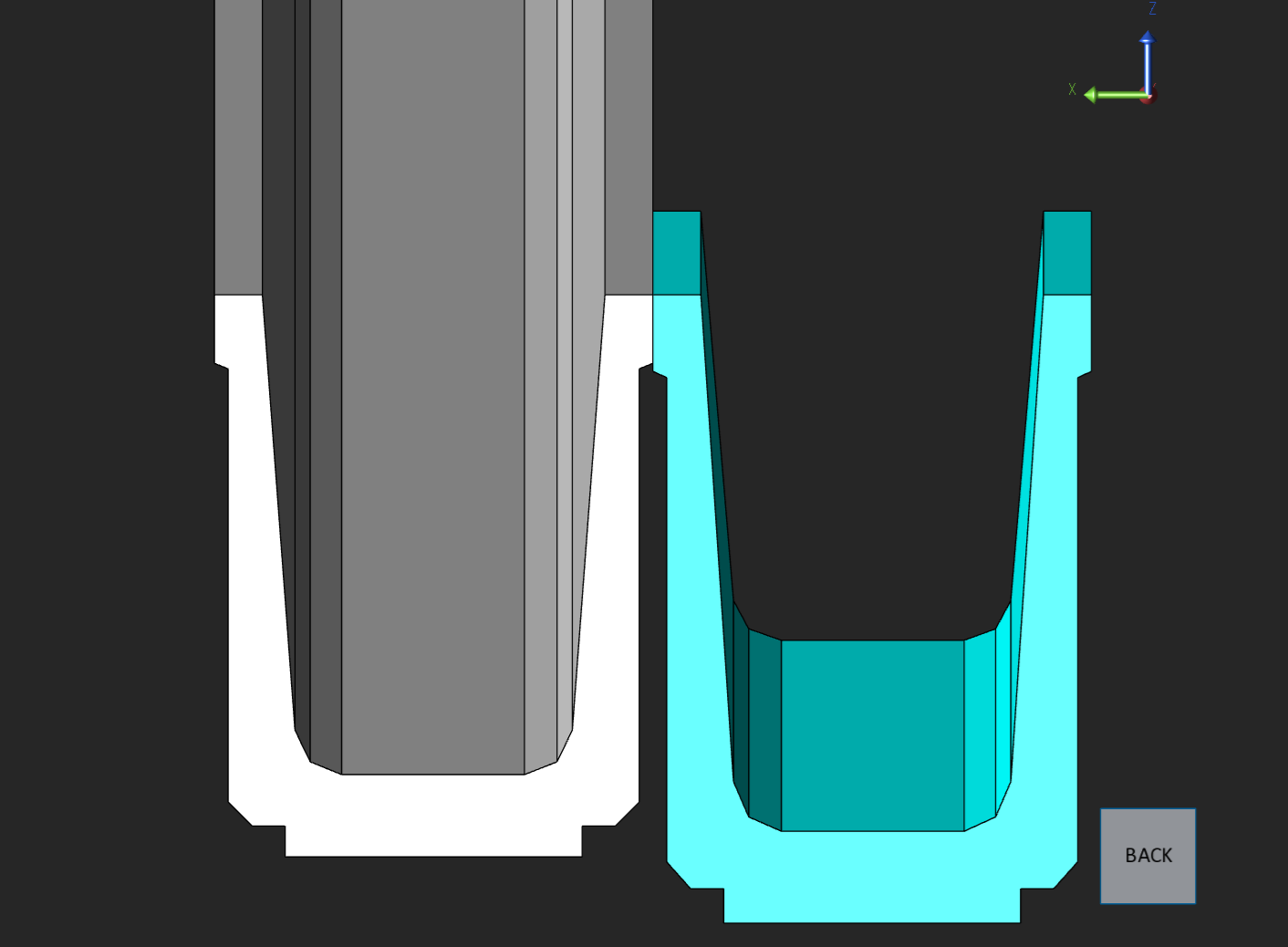

では2つを並べて正面から見てみます



若干ですが、水色が大きくなってます⤴️

これがサイテック3Dで縦方向の縮尺を変更するのと同じ事ですね🙆

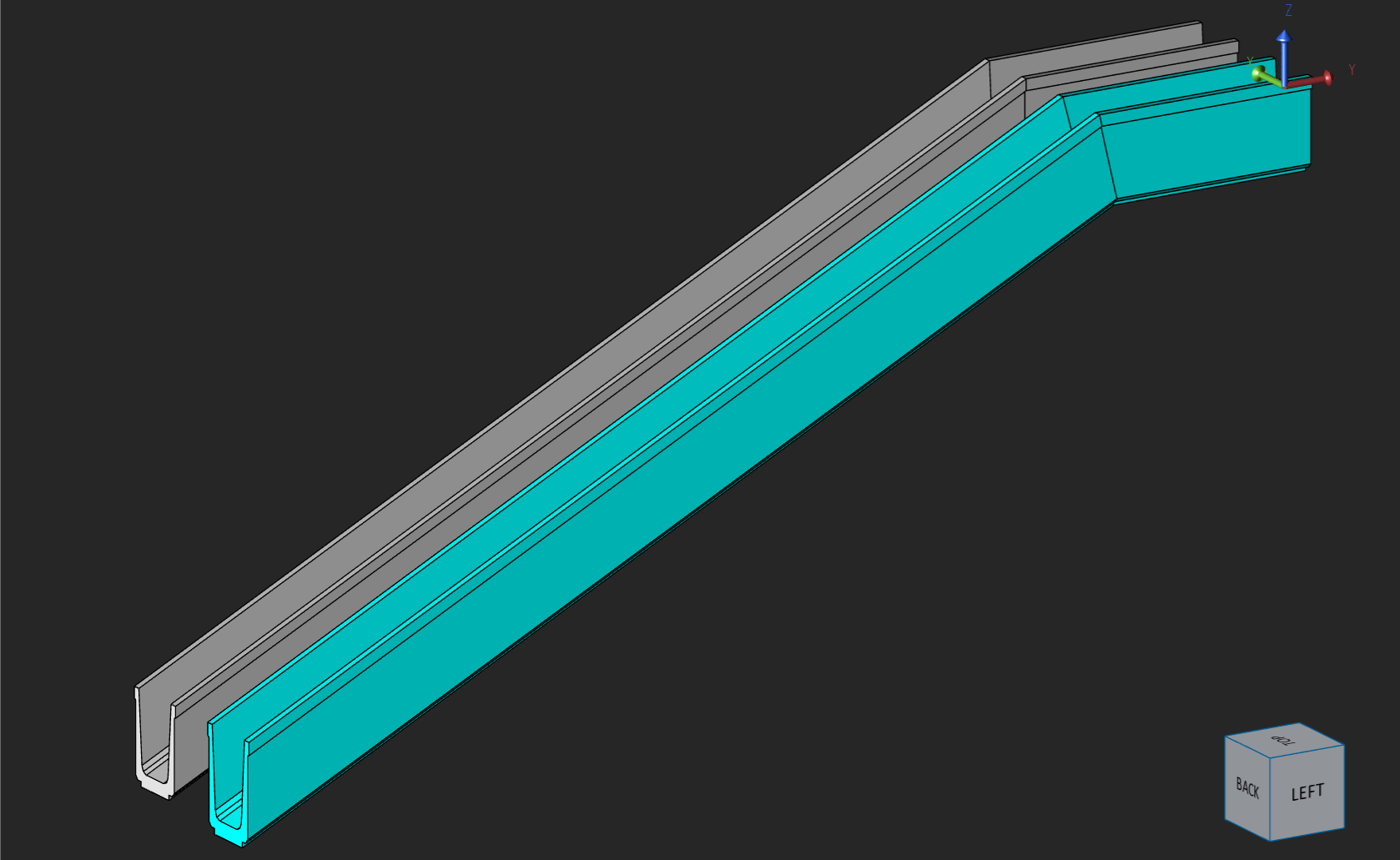

では、違う角度から




ぱっと見た感じ変わりは有りません。
唯一違うのが勾配と水平の変わり目の線ですね。

灰色は起点〜終点まで一気に作成！

水色は起点〜水平始まりまで。
次に水平部分だけを作成。んでもって3点指定で分割し合成しました。

さて、気をつけなければ成らないのが！

構造物が二次製品か現場打ちか！

それによって垂直か勾配に対して直角か！

これ大事ですね〜

ぱんだは寝ると記憶が無くなるので毎回現場打ちと二次製品なのかが、ごちゃごちゃ、ワチャワチャしてデータ作成で失敗します（笑）

さて、最後に書いてて何となく過去にも書いた様な気がします😅

ではでは、本日もご安全に👷‍♀
