どもサイテリストぱんだ🐼です。

今回もサイテック3Dスタジオです💪

さて、皆さん垂直面って使ってますか？

ん？なんか以前にも聞いた様な🌀🌀

まぁ！えっか（笑）

まずはこちら

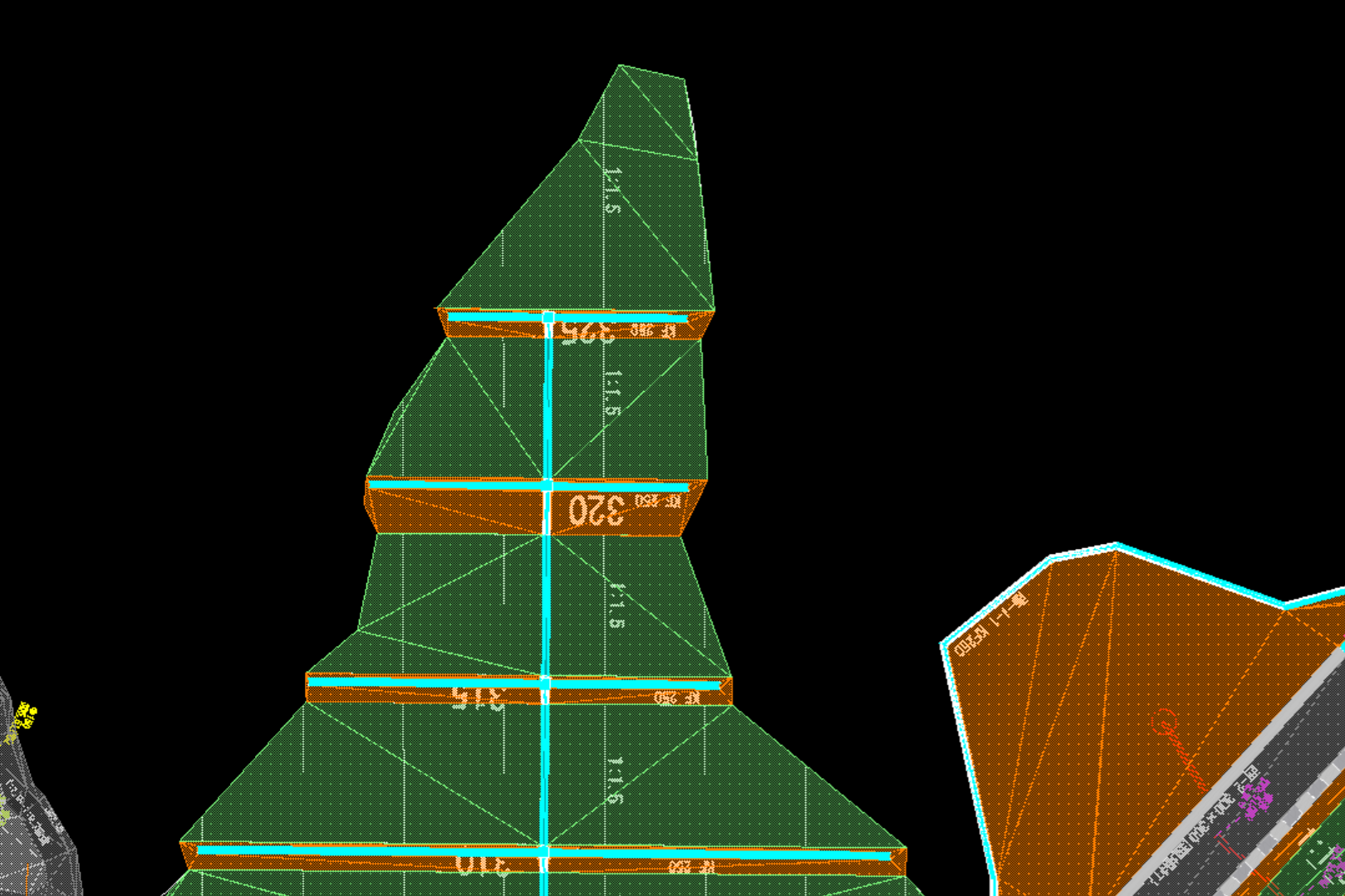

この法面、小段データはSiTECH3DStudioで作成したICT建機用のデータを元に構造物を追加したデータです。
構造物についてはSiTE-STRUCTUREで作成した物になります。

ヘンテコリンな切出しの法面形状ですが、ICT建機用ならこんな形でも問題無いですよね〜

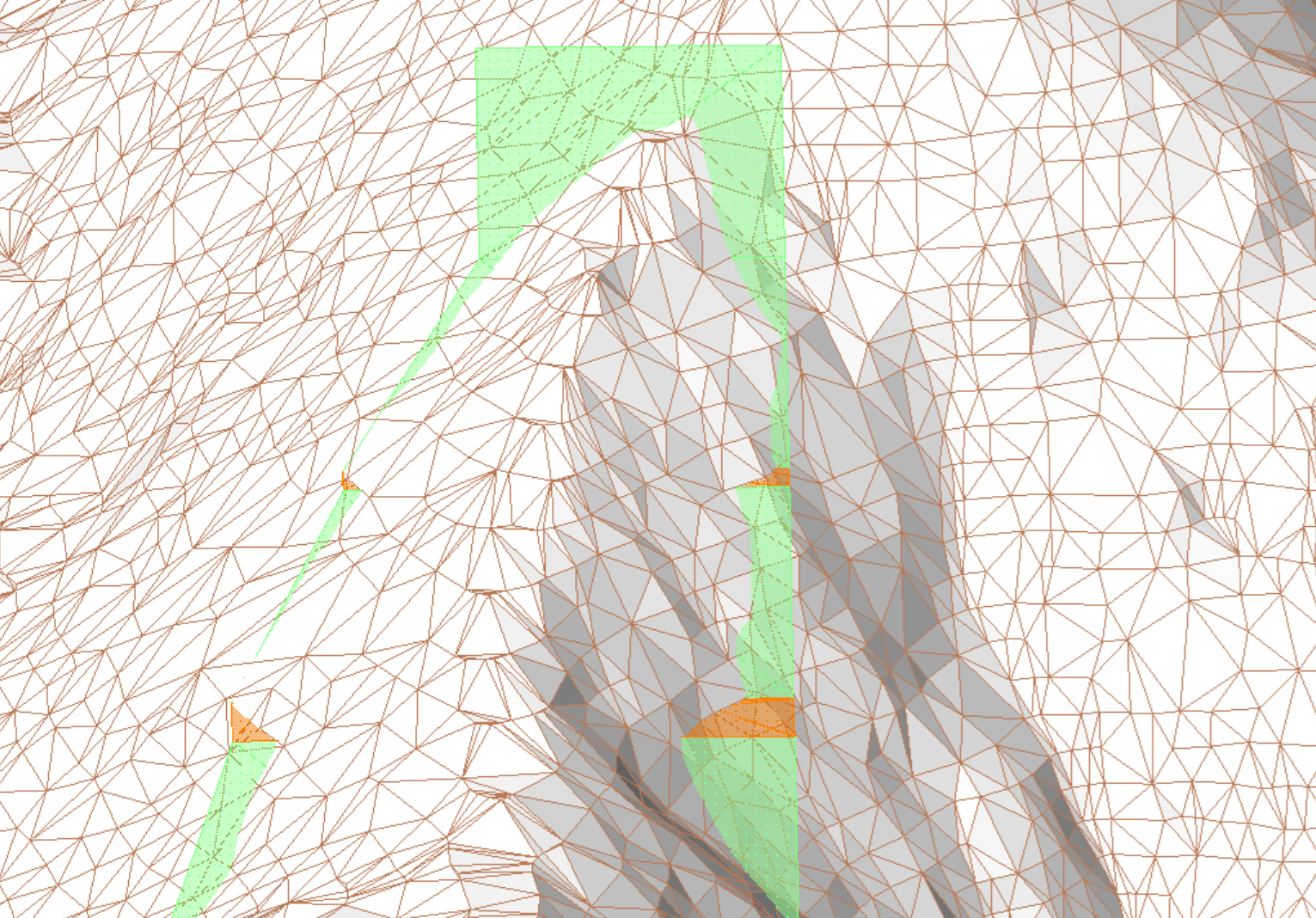

では、ここに施工前の現況TINを重ねてみます。



はい！現況地盤から突き抜ける様に作成しているのでICT建機が施工するには問題無いですね⤴️
って、もう終わってるんですけどね😅

さて、施工が終わったらするのが切出しを視距して平面図の修正です。

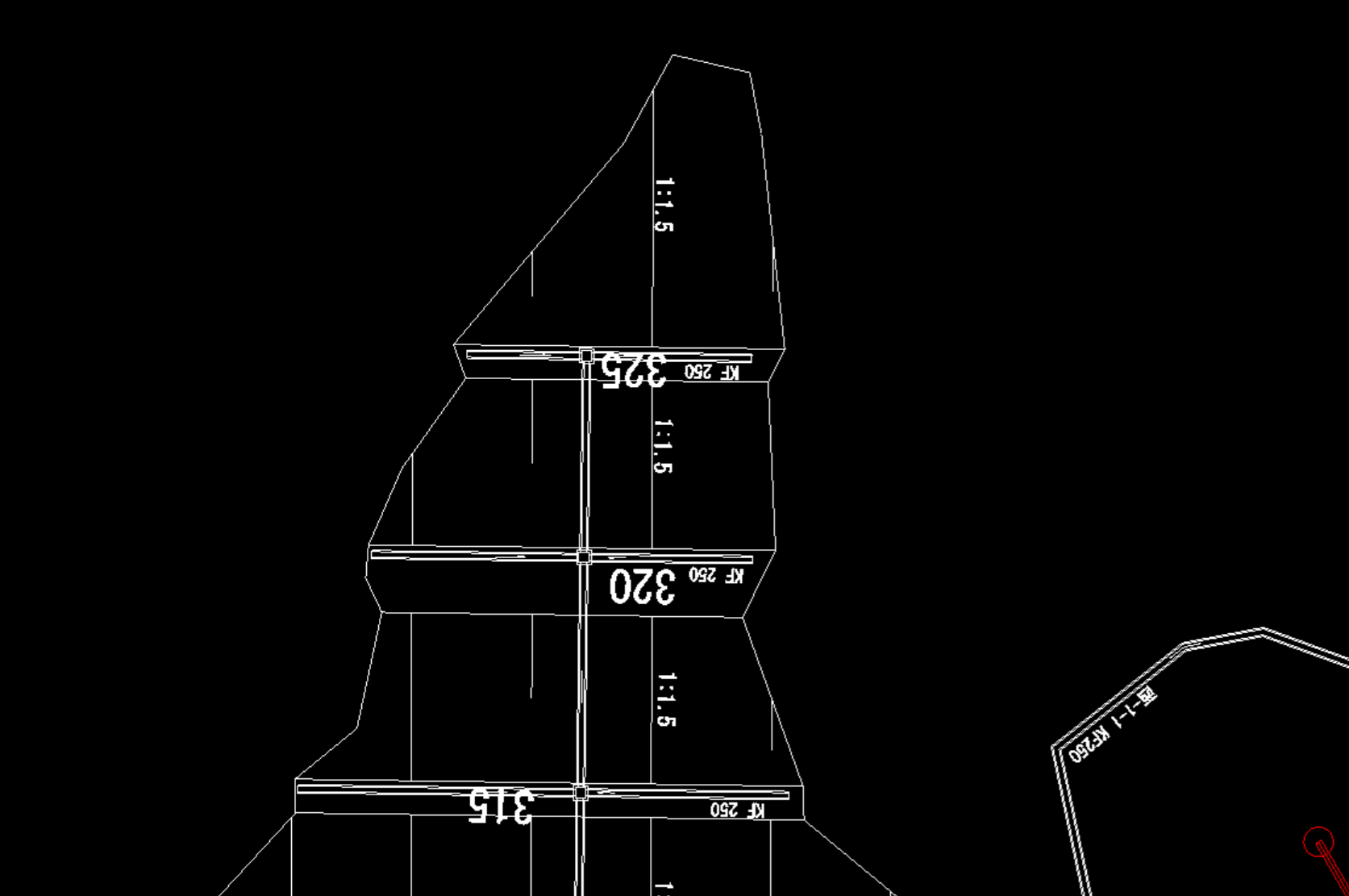

山を上がって視距して修正した平面図がこちら



現地はこの様な切出し&形状になってます✋

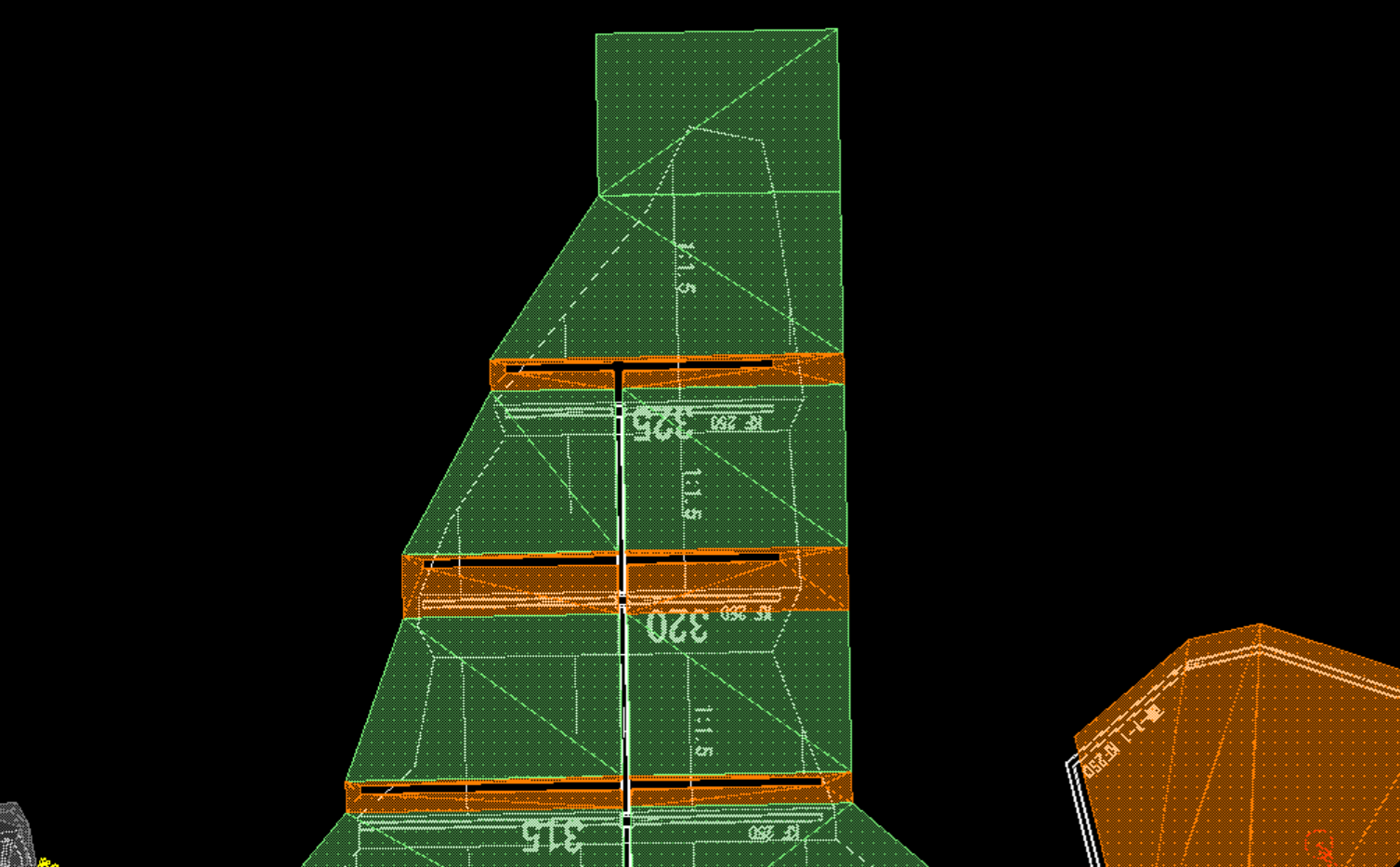

では、3Dデータを重ねてみます



う〜ん。全く形状が違いますね😱

施工が終わって今、3Dデータを修正する意味が有るのか？するべきなのか？
それはぱんだには分かりません😭

んが、ぱんだは修正します🙆
だって〜暇人なので（笑）

では、修正するってどの様に？？
1つは現場で視距してきたらデータを使ってサーフェスを結び直す方法ですね💡
んが〜んが〜
どうしても切出しや端部は規定の法面勾配で施工が難しい、または角を取る等で規定のきちんとした勾配になってない場合が有ります。
その時に視距してきた切出しや端部を結んじゃうと法面勾配が変わってしまいます😅

なのでぱんだは冒頭に言った垂直面のコマンドを使用します✋

では、作業開始です。

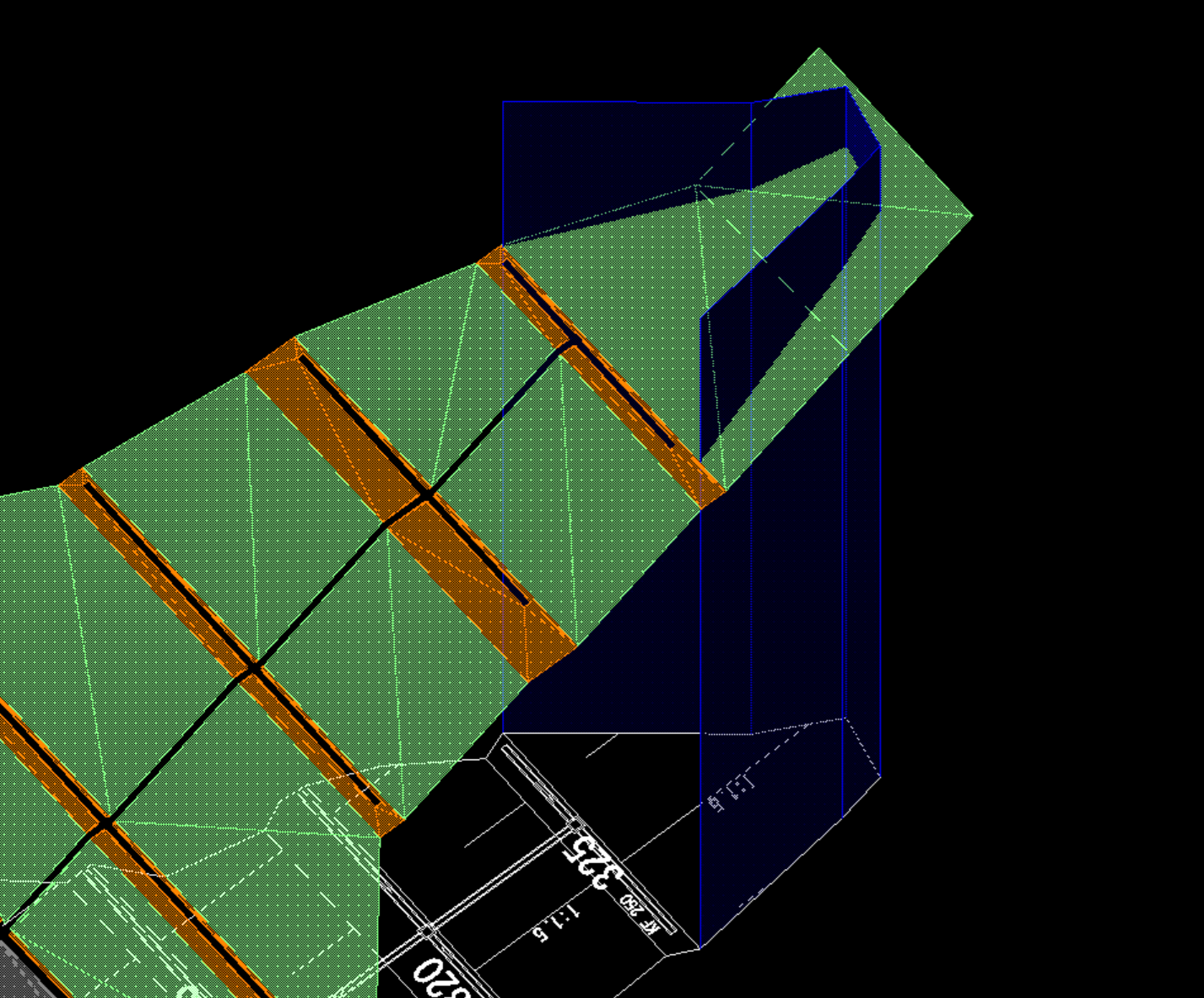

視距してきた平面図から垂直面を適当な標高まで立ち上げます



この様に法面を貫く様に立ち上げたら

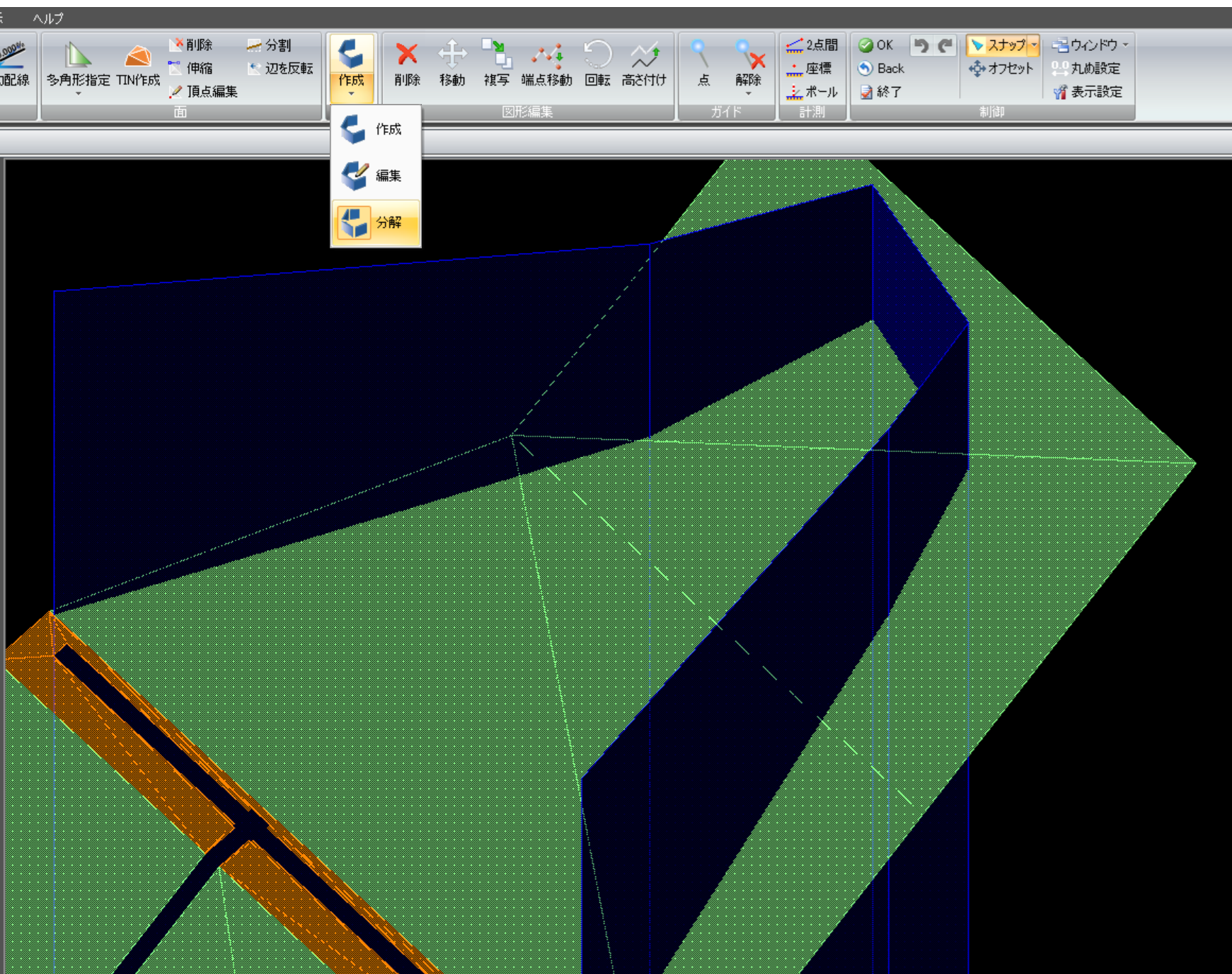

次は分解です



この垂直面は分解しないとサーフェスと認識しません。
分解する事で法面のサーフェスと垂直面のサーフェスの面交点を認識する事が出来ます🎵

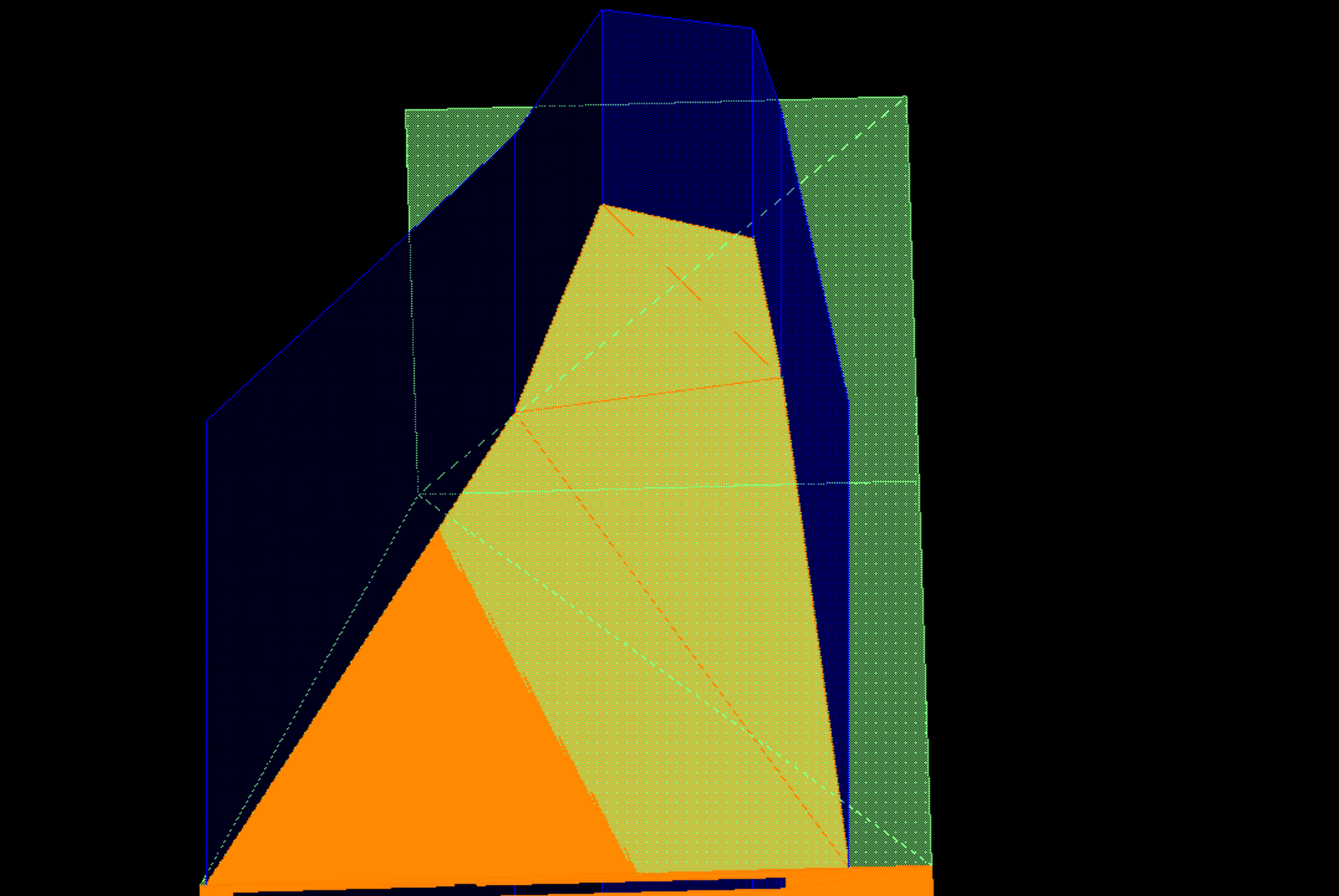

では、サーフェスを作成します。


分かり易い様に色を変えて作成しました👀

あとは、元のサーフェスを削除するだけです⤴️
分割って方法もありです🙆

では、同じ様に、下段や小段も修正していきます

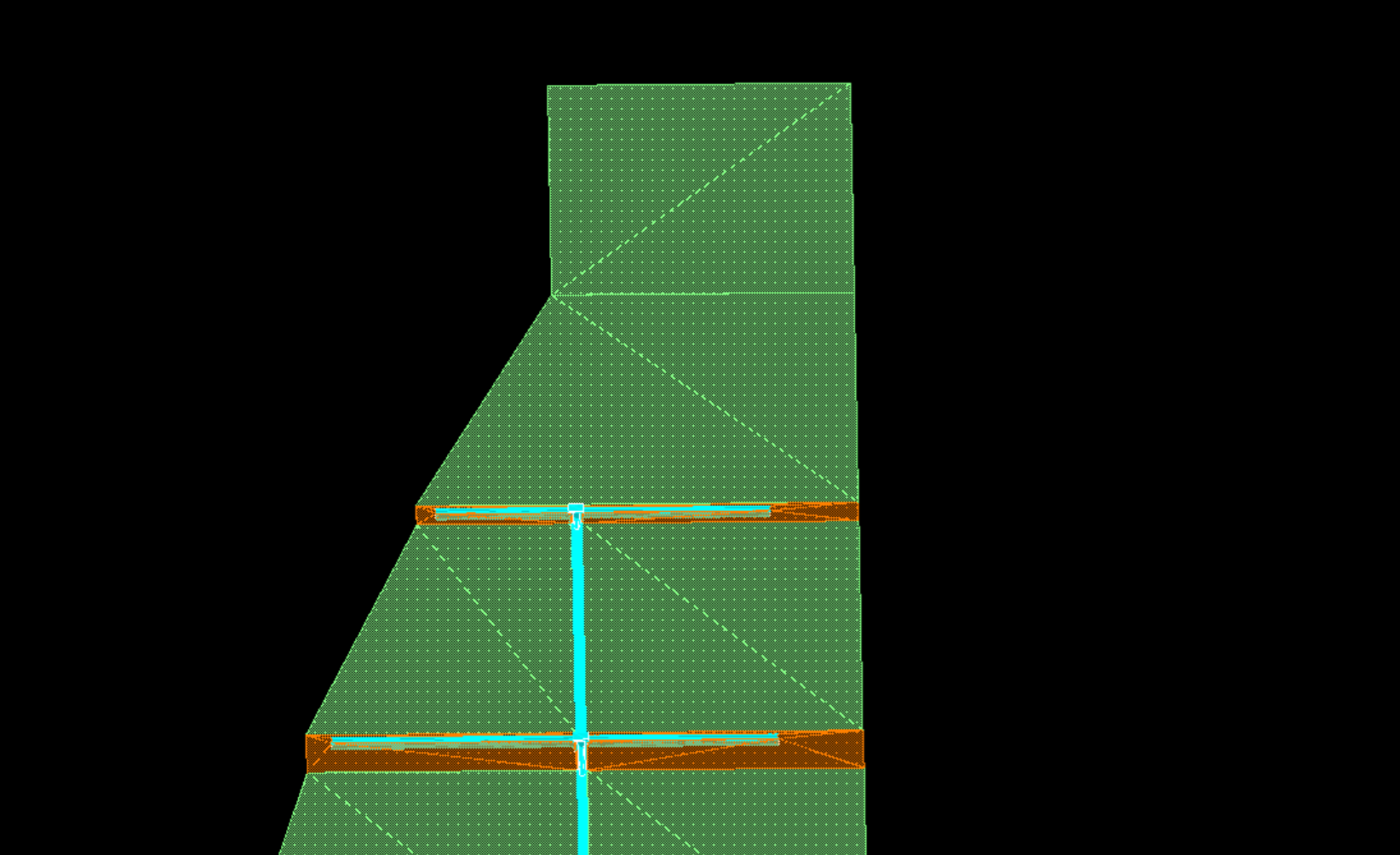

最後に平面図を重ねてみます



はい！現地を視距して来た通りにトリムゆんですかね、修正出来ました😁

とっても地道な作業です😵

サポートへ☎すればこんな地道な方法じゃ無くてもっと簡単で秒で終わる様にな方法を教えてくれると思います👍

ってか、この作業に意味があるか無いかがそもそもの問題なんですけどね🌀

垂直面は非常に便利なので、どんどん使って行きましょう🙆
言われなくても使ってる人には今更〜ですね😅

さぁ〜外周を測量してどんどん修正していくぞ〜💨💨💨💨

ではでは、本日もご安全に👷‍♀
