ども、サイテリストぱんだ🐼です。

前回の最後に書いた事の記事になります

SiTE-Scope内で結線？
コンタをSiTE-Scopeに取り込んで土量算出の際に点群を使用する、また現況のサーフェスを自動で作成して貰う方法です。

この方法って今頃そんなのしてるの？ってかなり後発ですが⤵️
お時間ある方はお付き合い下さい😌

先ずは以前の図面をデキスパートへ取込して座標を作成していきます

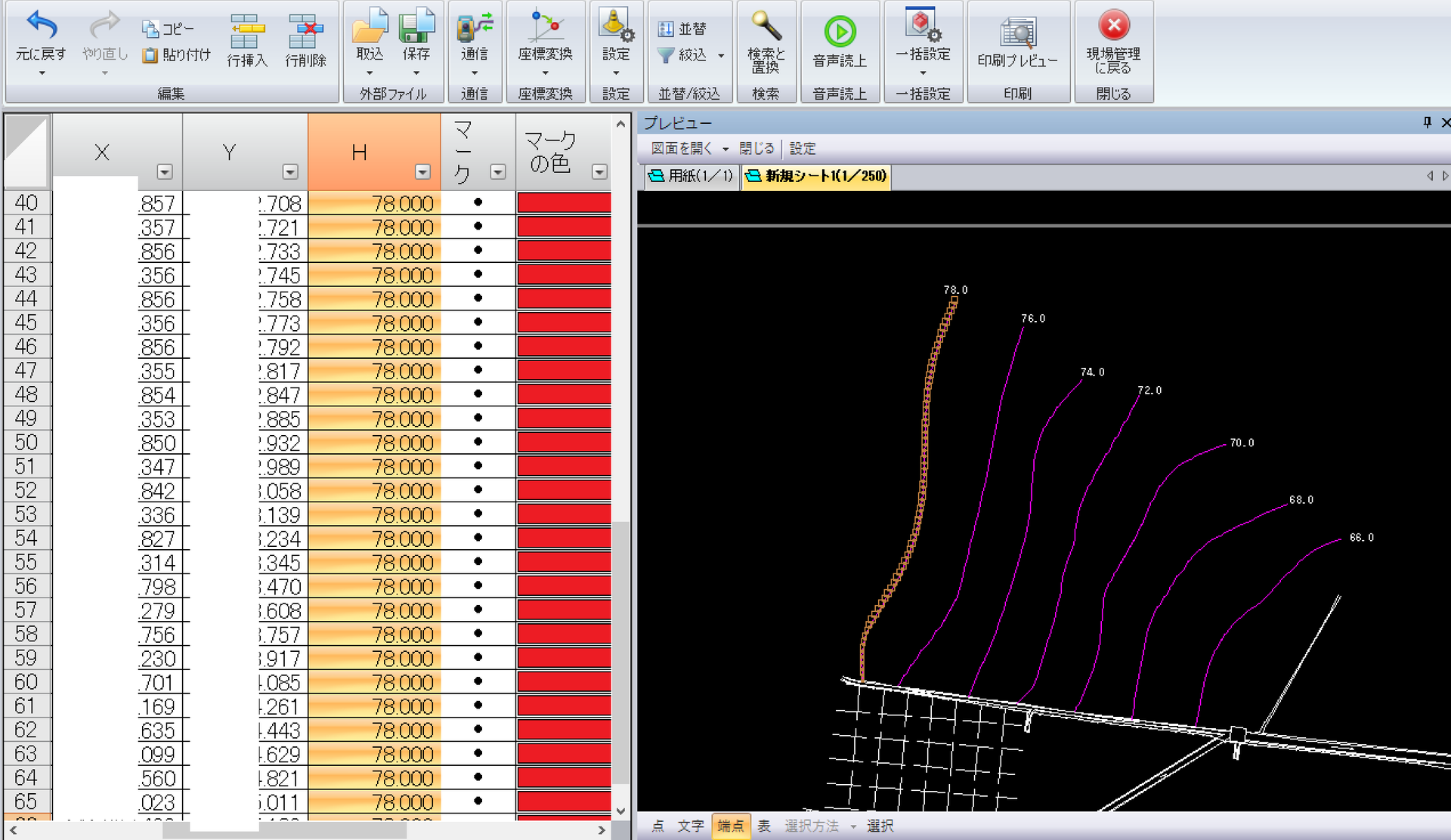

コンタの線上で0.5mピッチで座標を作成して標高も入れています💨

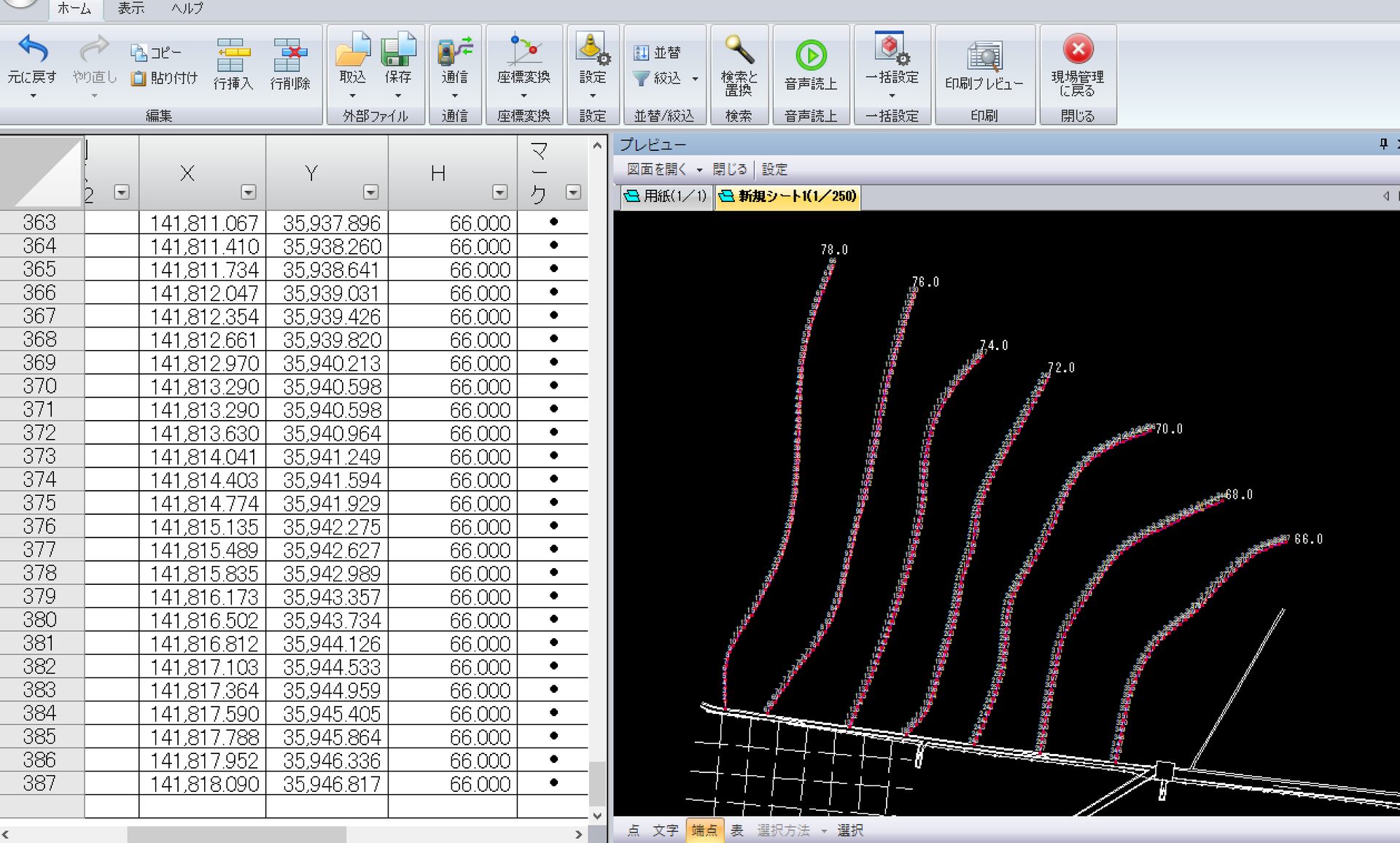

出来ました⤴️
0.5mピッチで座標登録しました。
387点😅大量の座標ですが5分もかからず終了です。
では、この座標をCSVファイルで書き出しします👍

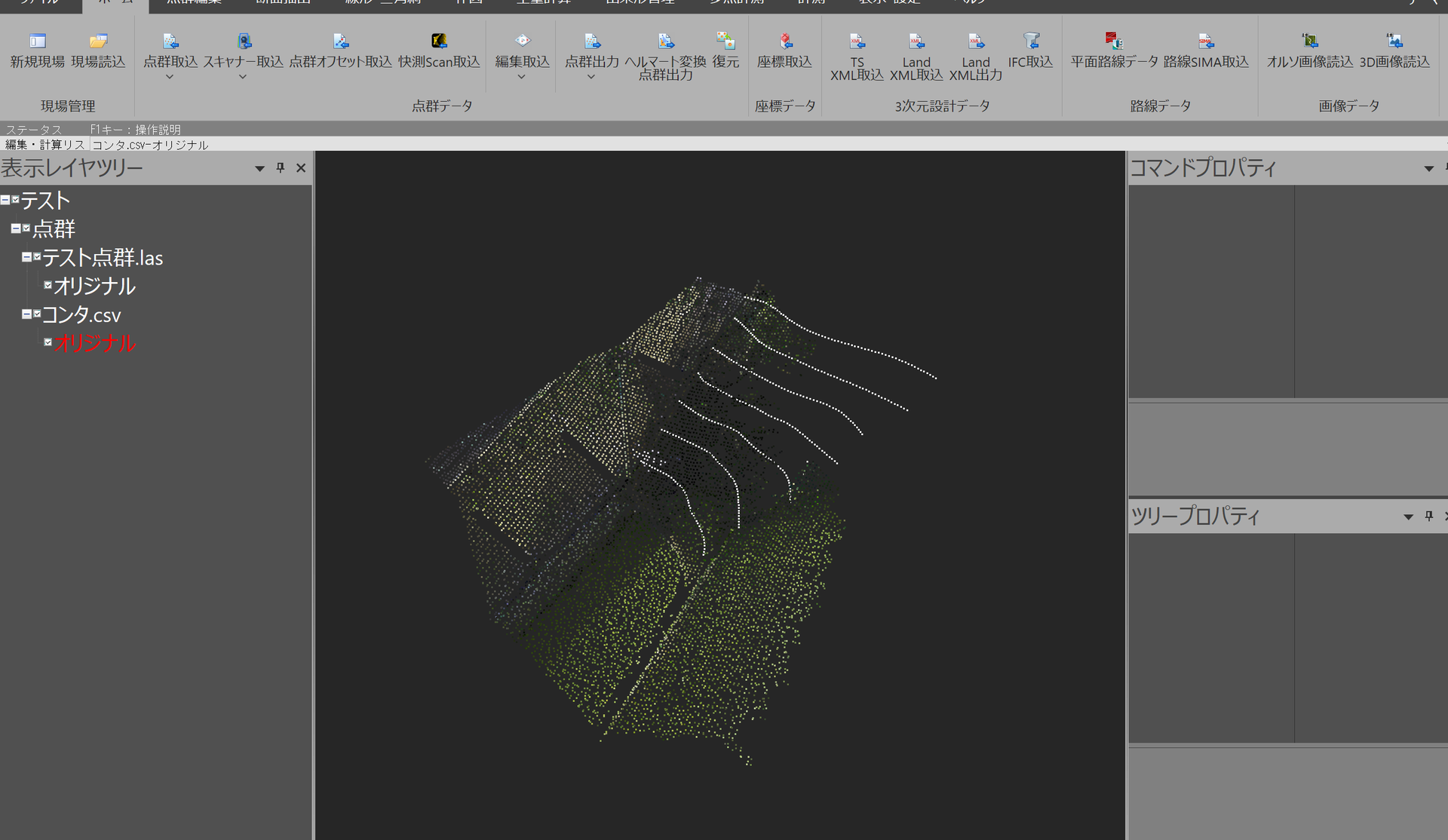

では、書き出ししたCSVファイルを取込ます。



とりあえず新規で読み込んでます。

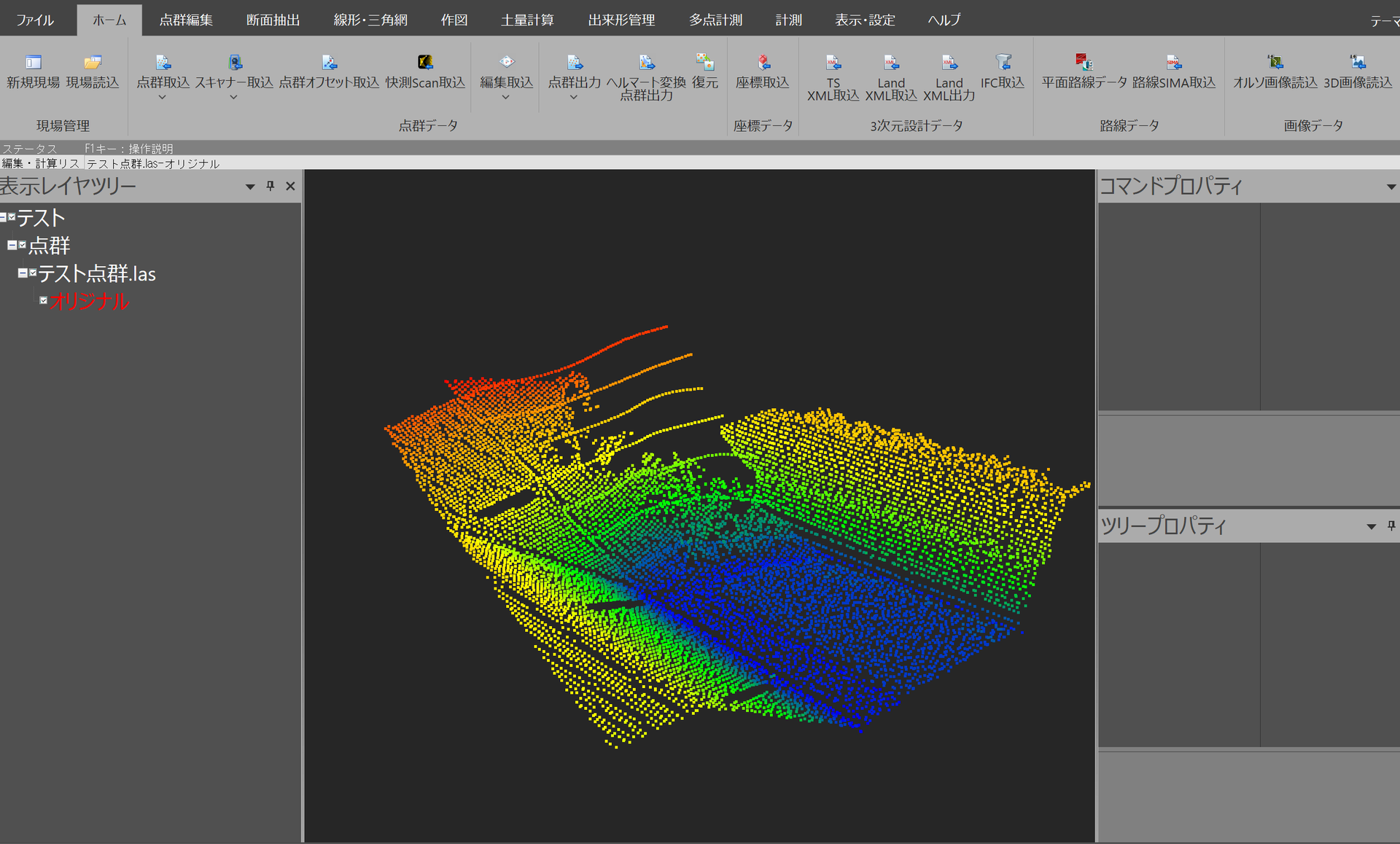

この読込したCSVファイルの下にスキャナーで取得した点群があります、点群とコンタを比較してとりあえず今回はコンタが正確と仮定してコンタが作成する三角網の下にある点群を削除します✋

以前にアップした方法でいきます💦

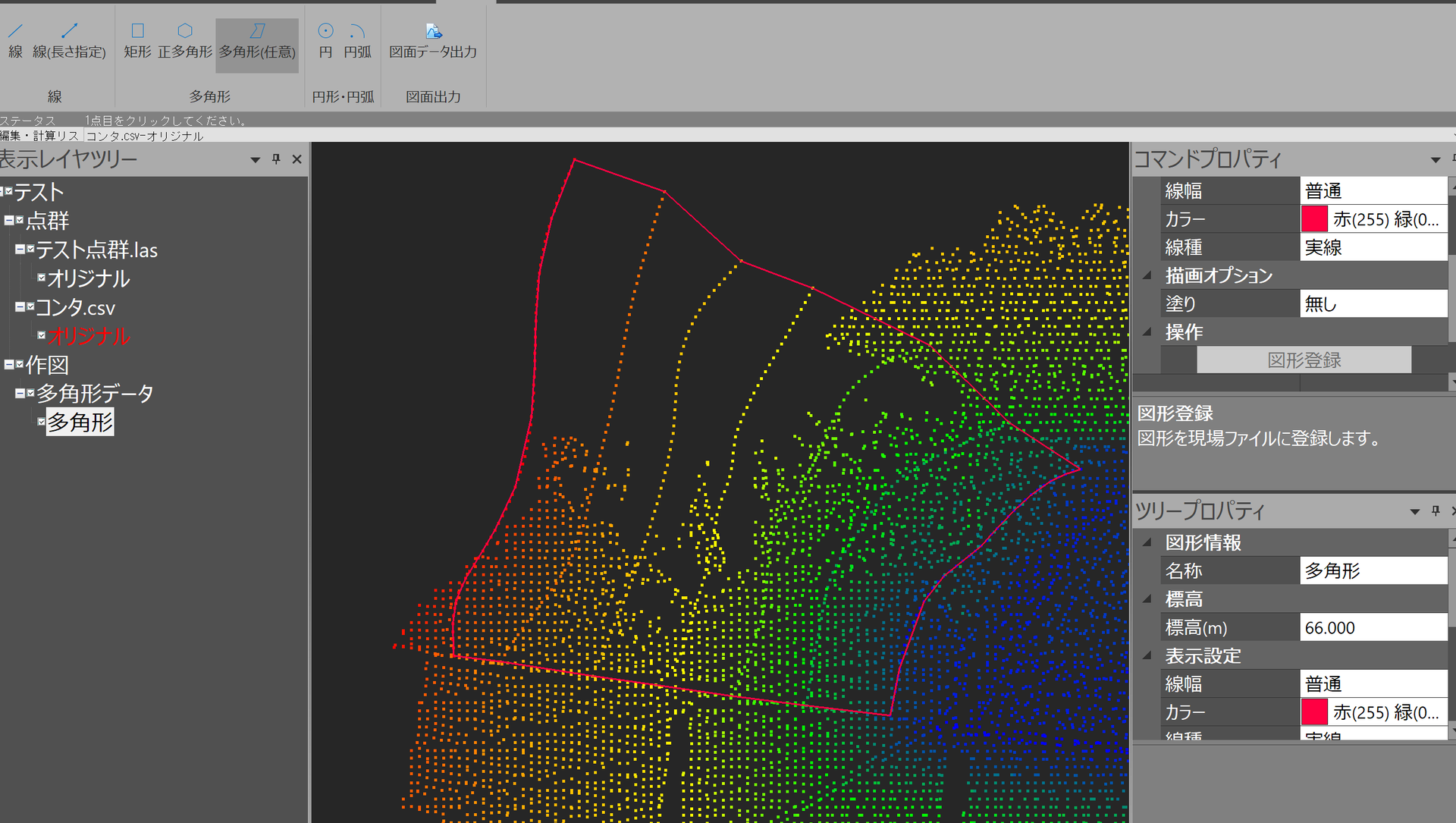

コンタから取得した座標を赤線で枠組みしたので、この赤枠内部の点群を削除します。

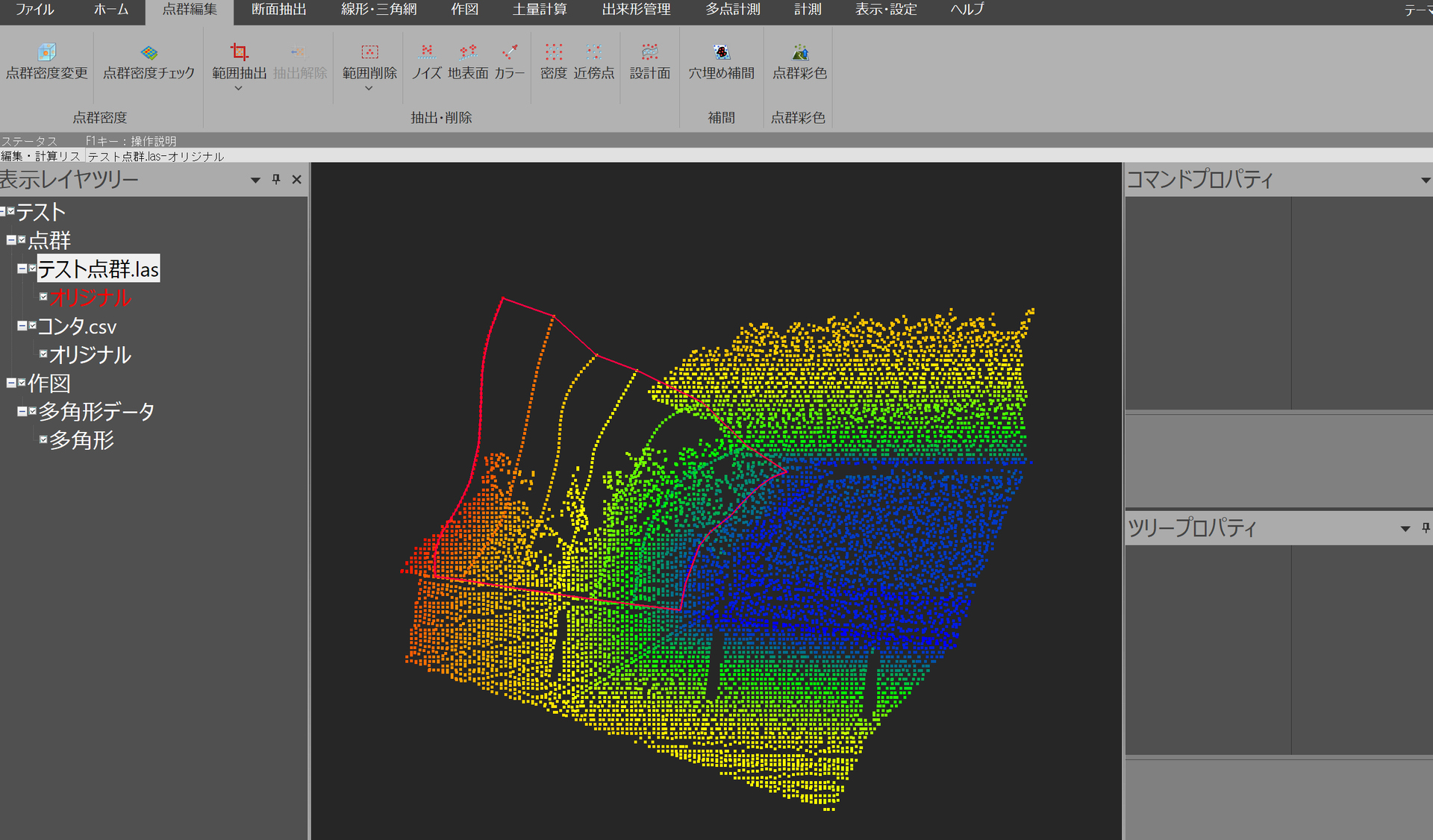

って、色々と見てみるとコンタとそんなに変わらない様なので、所々比較しながらコンタ優先で点群を削除しました



う〜ん🌀全く変わらないですね😅

では、一度新規取込したコンタの座標を削除して今度は追加読込します



表示レイヤーツリーにある点群が一つになったのが確認出来ると思います👀

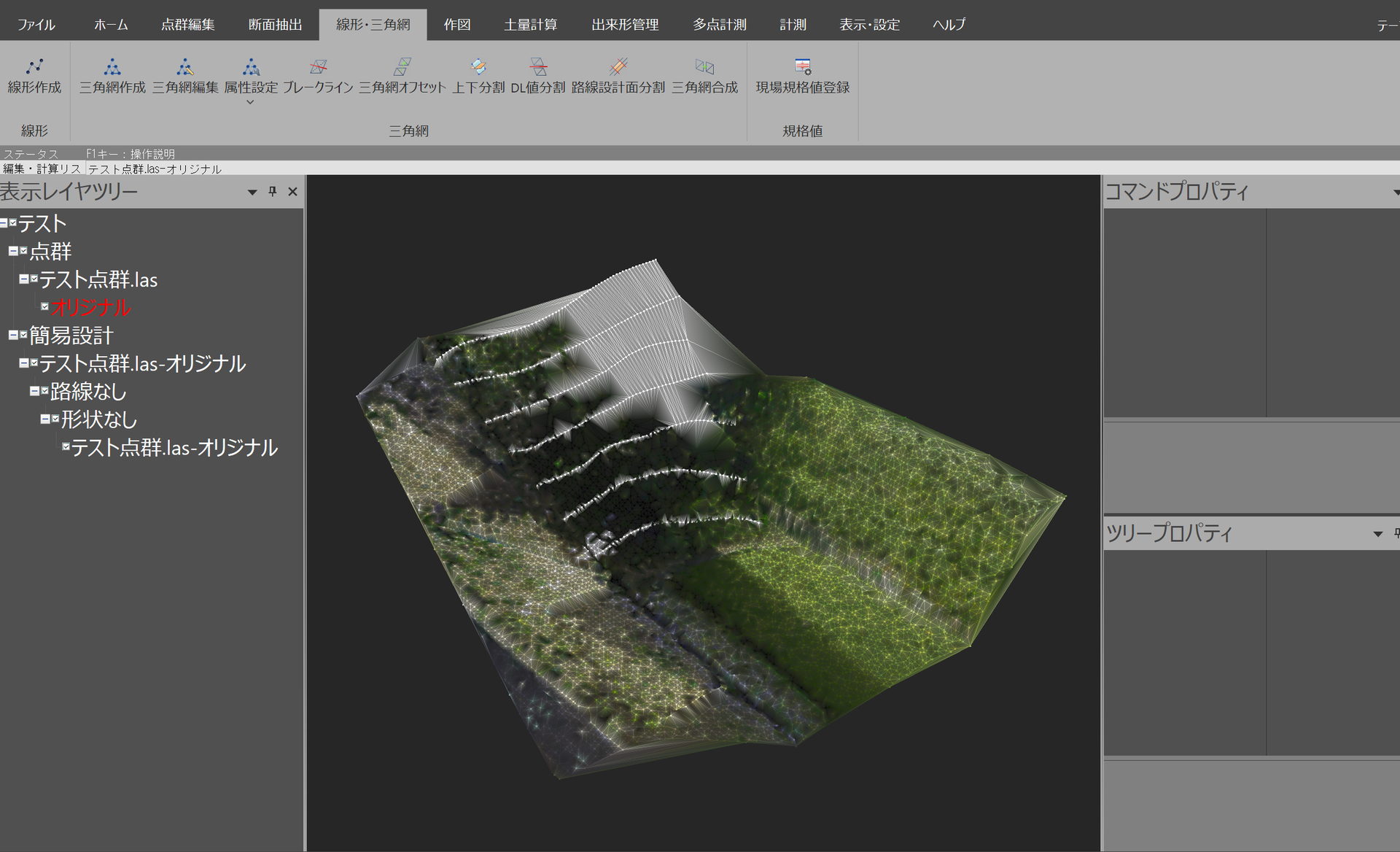

では、三角網確認します。



おお〜良い感じになってますね〜🎵
当然ながら、読込した座標は受光感度もRGBも無いのでグレー表示になりますね😅

では、SiTECH3DStudioで確認です。

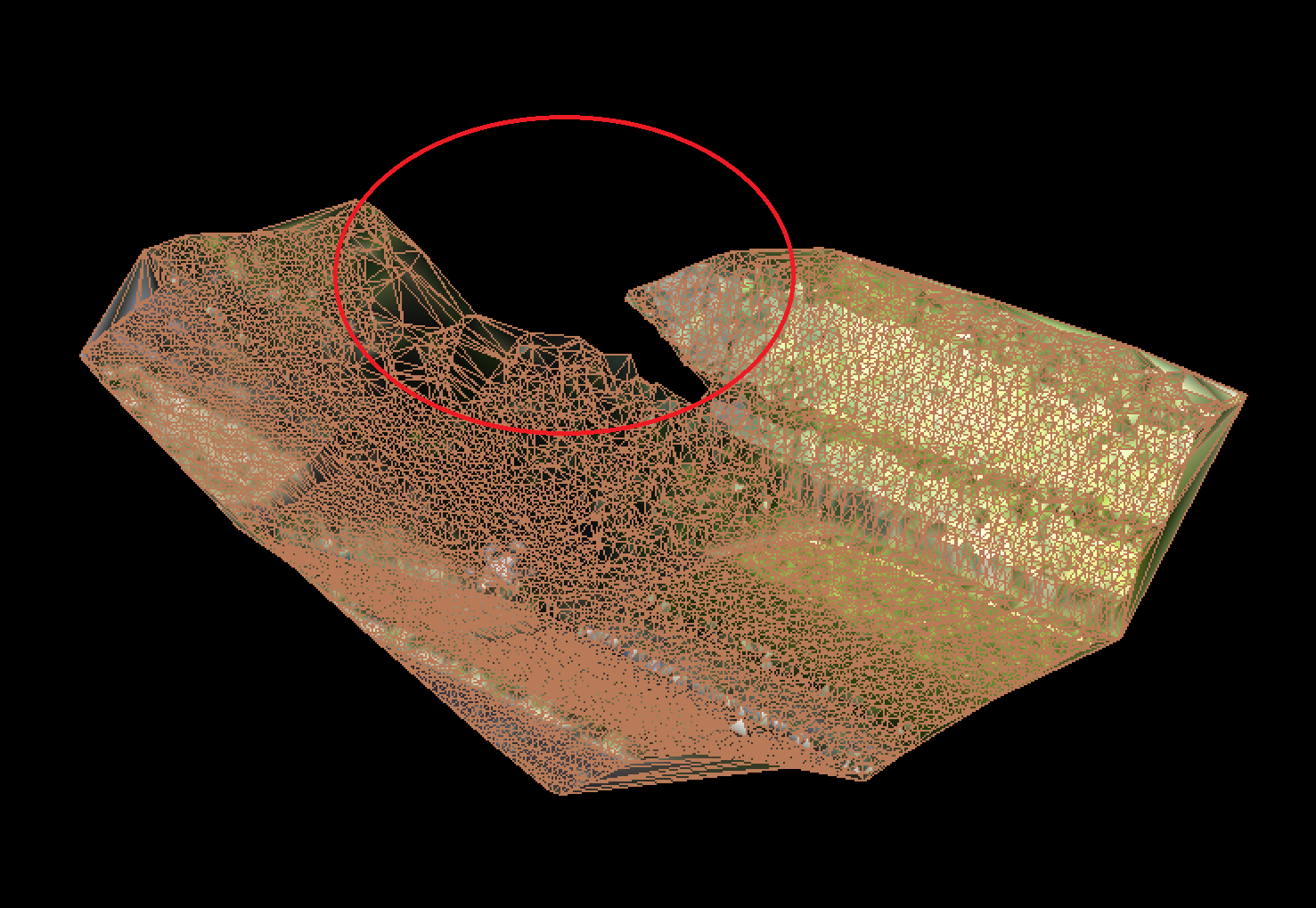

この赤丸の部分を座標で補間しました。

では、結果です。

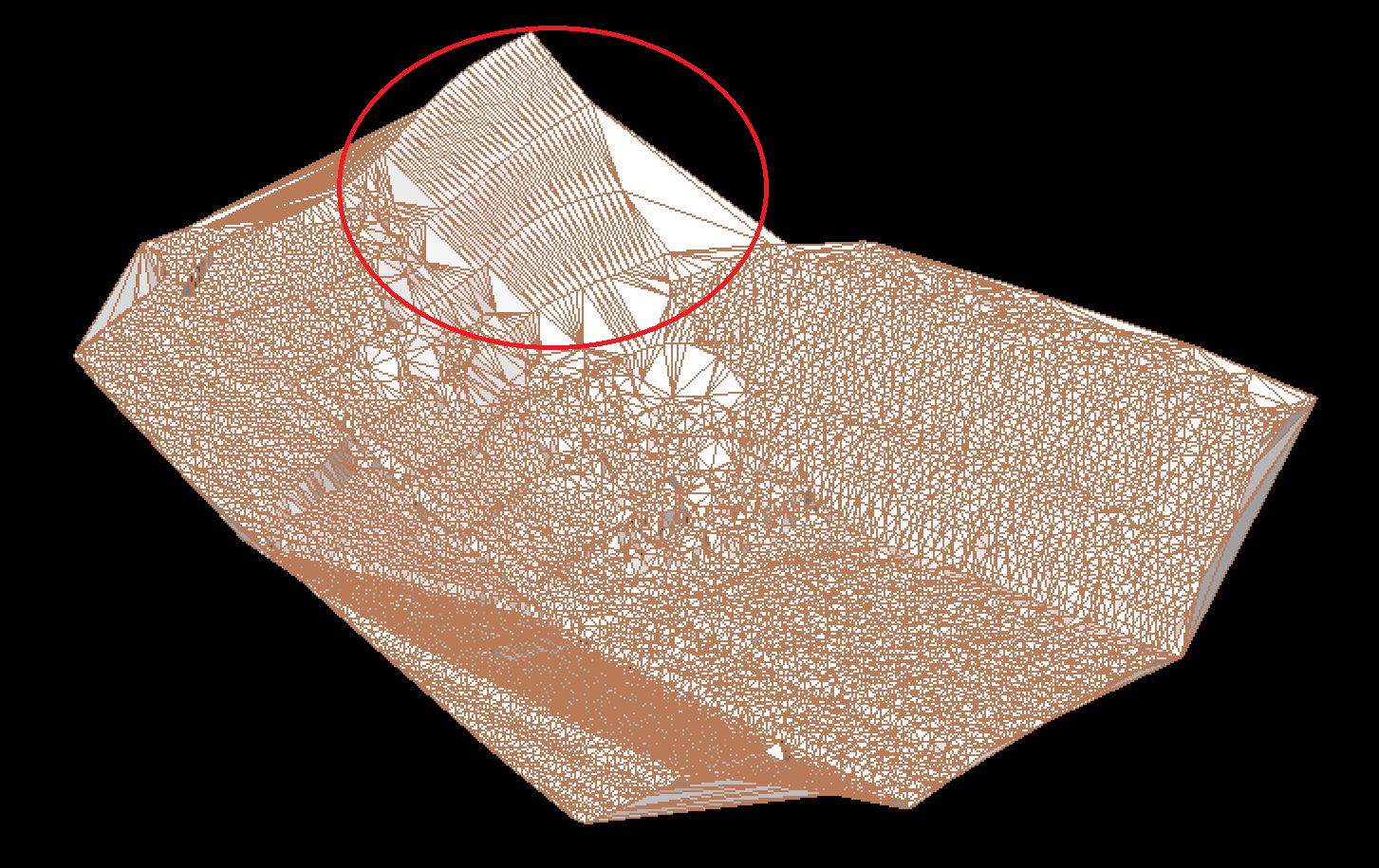

おお〜見事に補間されて自動で三角網が作成されてます😆

さて、これで土量算出の際にコンタから作成した座標を合成した点群を基準にして土量の算出出来ますね👍

ただ、密度に関する基準は知りませんけど。

これが出来るって事は・・・・・・

ではでは、本日もご安全に👷‍♀
