どもサイテリストぱんだ🐼です。
さて、今回もサイトスコープの記事になります。
ただ、サイトスコープってタイトルですが。
SiTE-Scope、SiTECH3DStudioもA納図も使います。
もしかしたらSiTECH3DStudioがメインかな😅
では、こちら。

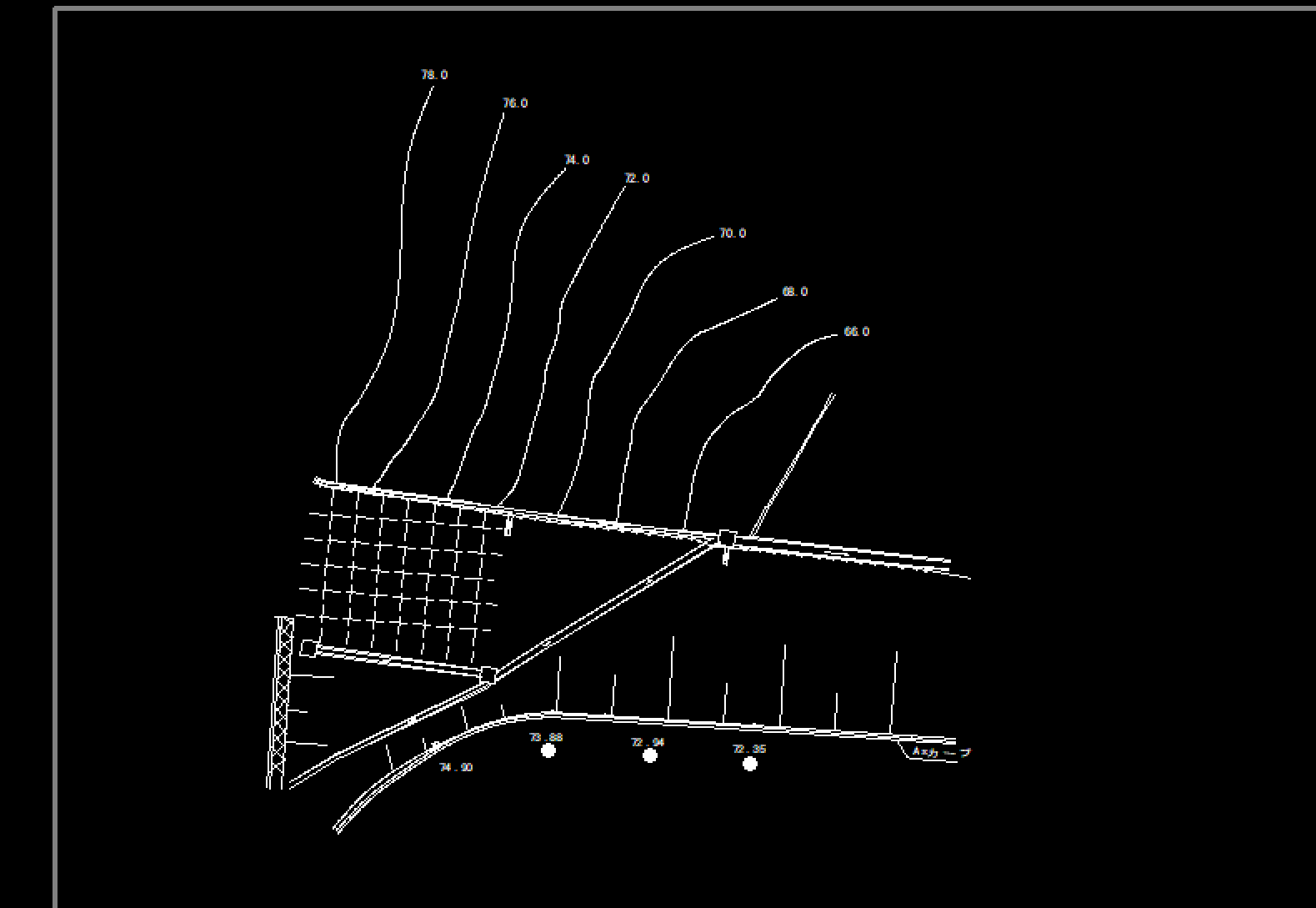

とある箇所の平面図です。
メインとなるのはこのコンタの場所です。
次に

SiTE-Scopeから点群をXmlで書き出しして取り込む際にサーフェスの色を有効にした物になります。
ここで、先程のメインとなるコンタの所にサーフェスがある箇所と無い箇所があります。
コンタなので現場はブッシュの山です。
この点群は頂いた物なので、ぱんだは点群取得はして居ません✋
ってか、ぱんだはこんな広範囲取得出来ないですけどね〜

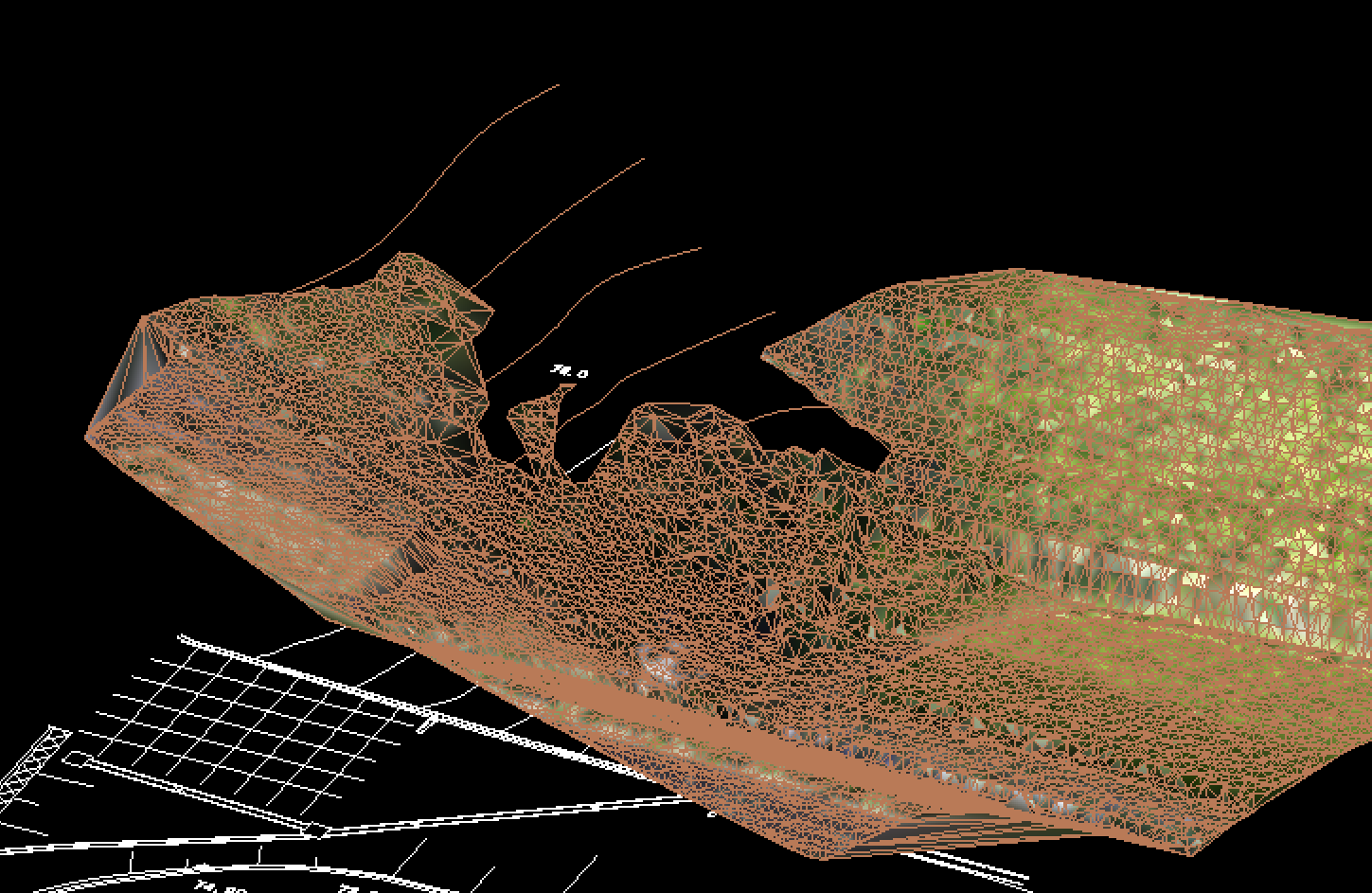

さて、このコンタのサーフェスの部分ですが、自動で結ばれてる為に、ちと外周なんかは怪しい?不確か?なサーフェスになります。

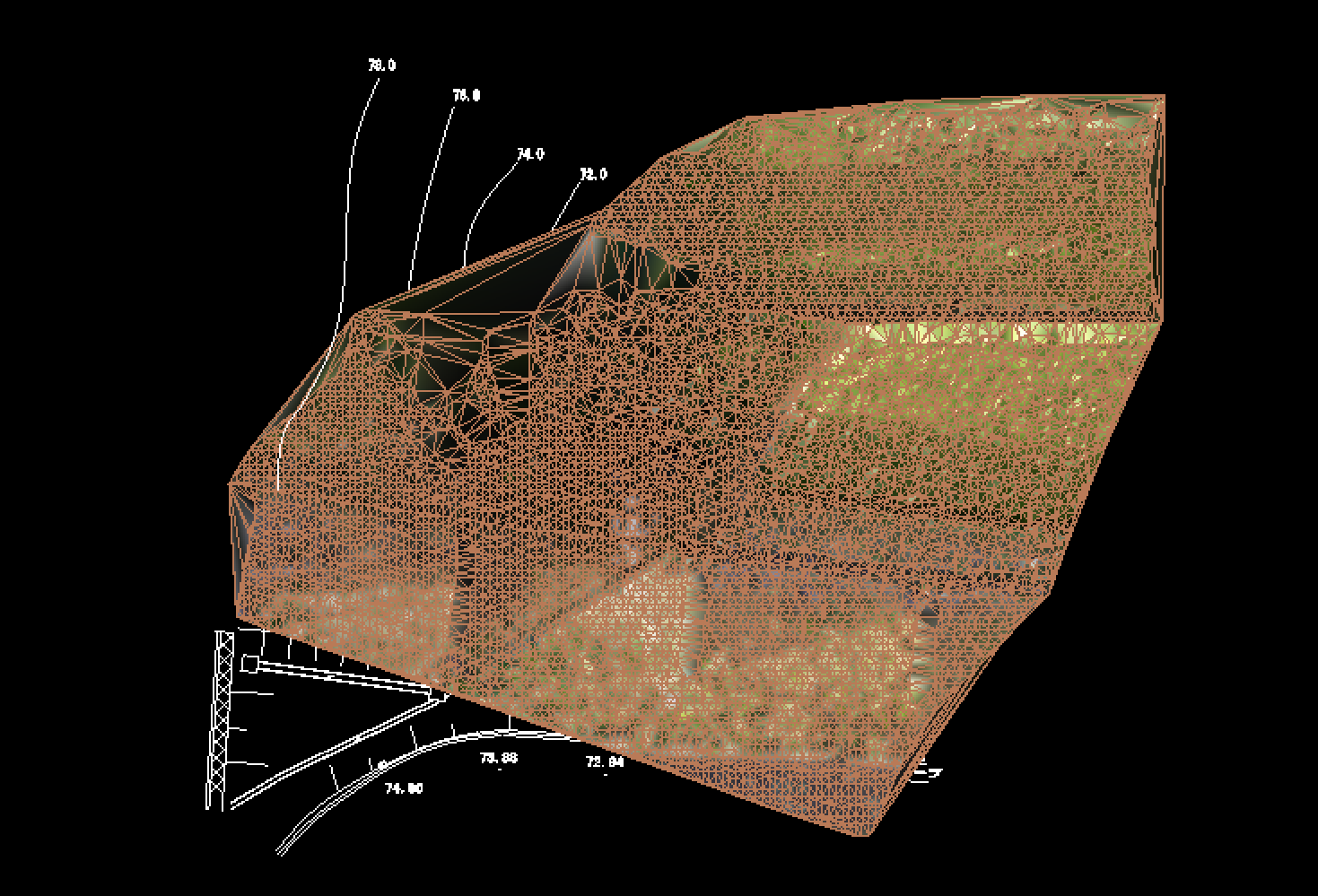

では、この外周、不確かなサーフェスを削除します。

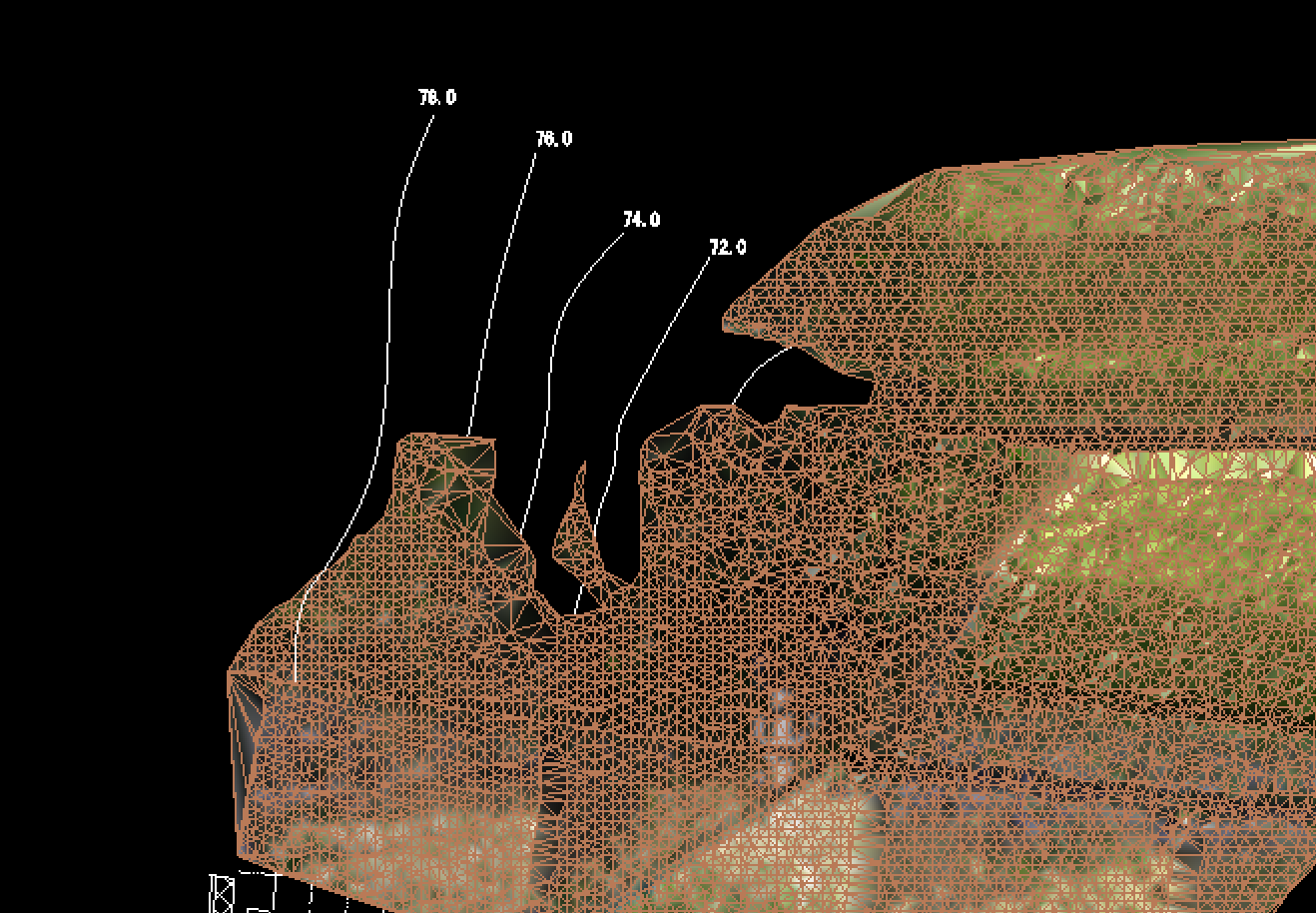

こんな感じになります。

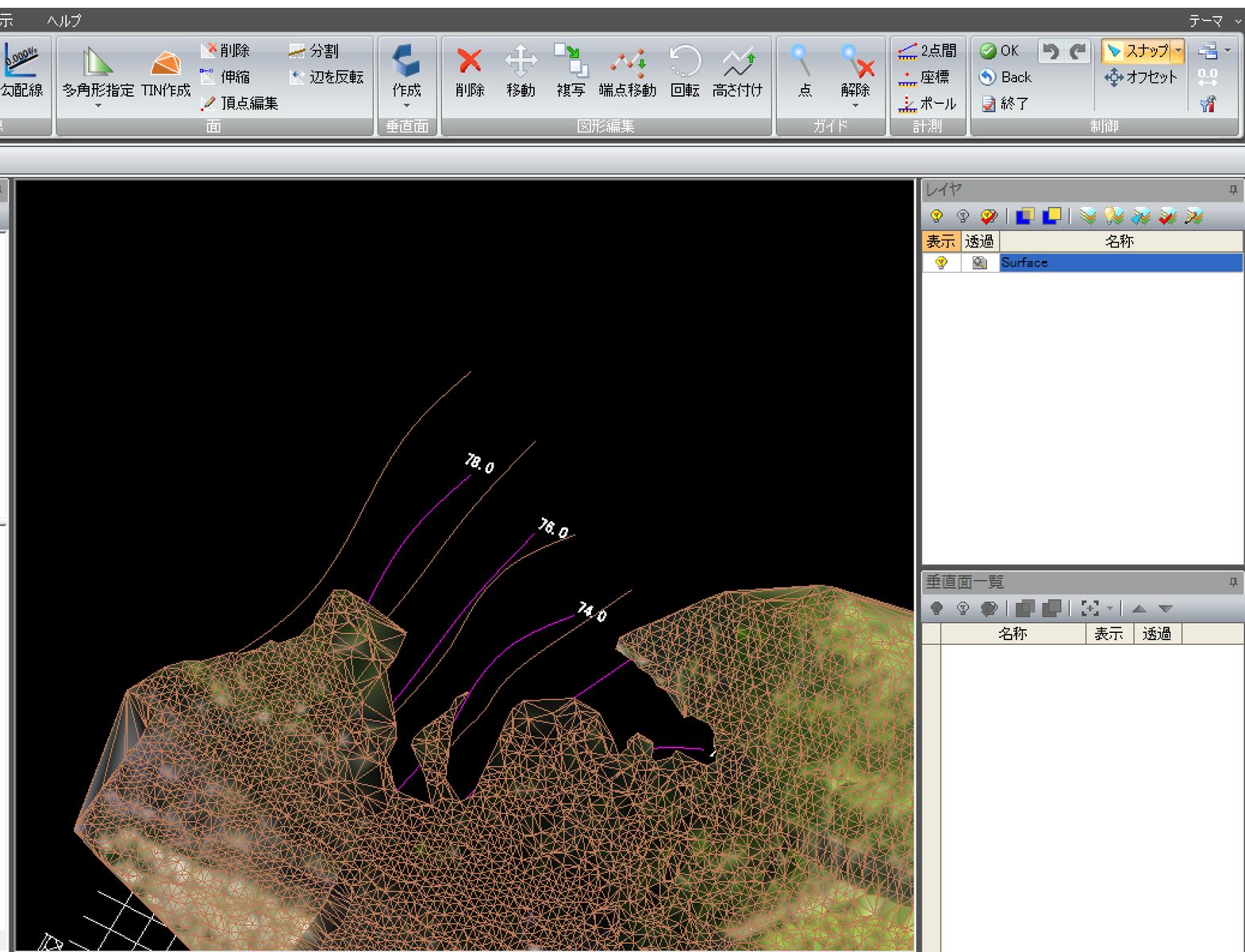

三角網が密な所が点群がある箇所で大きな三角網は自動結線なので大きな三角網を削除しました👍
そして、今回の内容の核心部分です。
このコンタが正確と仮定してこのコンタの部分に三角網を作成すると言う作業です。
この三角網については、多角形指定を使って作成とTIN作成の2通りかと思います。
多角形の場合は手動なのでどの様な形にも出来ます。
一方TIN作成は自動なので形を指定は出来ません✋
とりあえず高さ付けを行います。

コンタに高さ付けを行いました。
高さ付けをする事で高さを持った線が新たに作画されます。
では、後者のTIN作成を使って自動でTINを作成します。

作成されました。
ただ、細かいですね😱
どうやらこのコンタは連続線(折線)で作画されてる様です。
この線をA納図でスプラインに変更しても細かさに変化は有りません✋
因みにこの三角網の短辺の長さは0.2mなので細か過ぎですね😥
ちと、A納図へ戻ります。

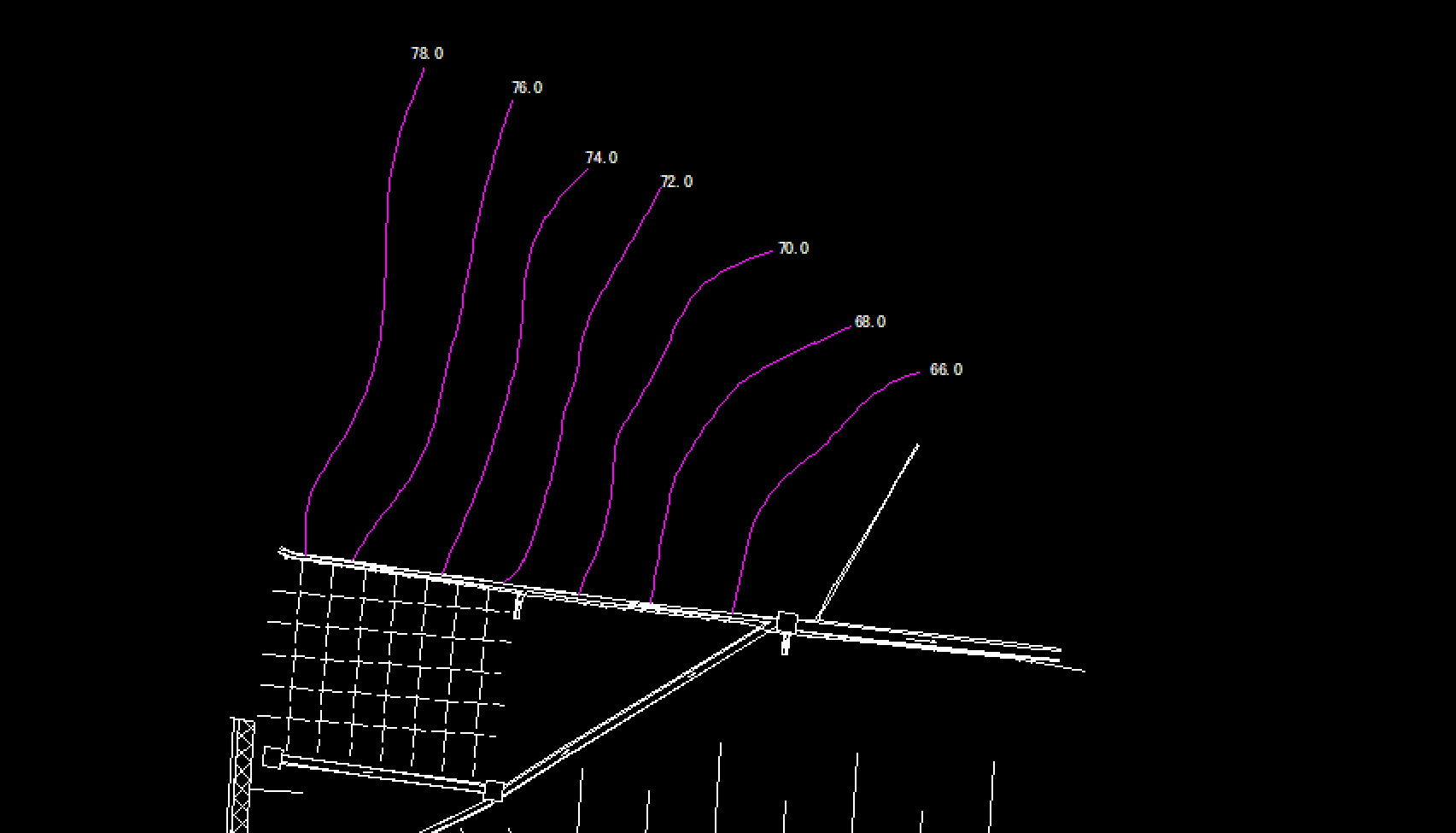

コンタを再作図しました。
何をしたか言うと、点群のピッチである0.5mの線分でコンタを再作図しました。
え〜それって面倒やんってなりそうですが、A納図は非常に便利で線分を作図する際に長さをロック出来るので0.5mでロックして後はスナップを線上にして適当に結ぶだけです⤴️
いや〜A納図便利ですね😄
では、サイテック3Dスタジオへ
再度図面を読込、垂直面をコンタ上に作成します。

何故、垂直面を作成するのか!
それはたまには垂直面も使わないと垂直面が怒ります(笑)
では、次にこの垂直面を分解します💨
何故分解するか!

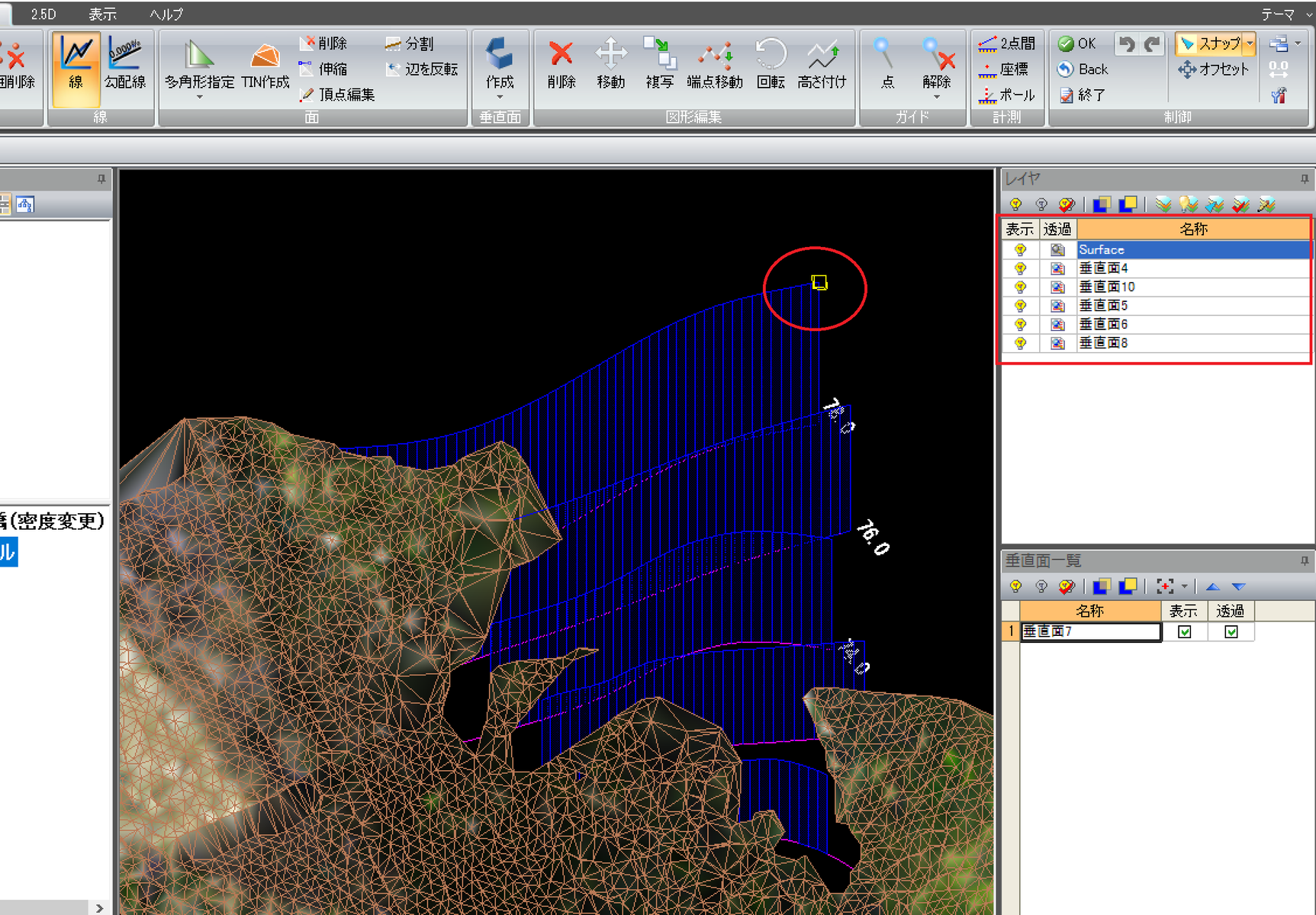

赤枠の所見て下さい。
分解する事で垂直面がレイヤに移動されます。いわば面になったんです👍
垂直面は端部として吸着出来ませんが、分解する事で面に変わり吸着出来ます⤴️
赤丸の所見て下さい👀
分解したので端部として吸着出来てます🙆
さて、ここで線をコンタの標高、そうです!
この分解した垂直面の上の所で結んで行きます😁
そうする事で一々、0.5mピッチで高さを入れる必要有りません🎵
高さをいちいち入れるの結構面倒なのよね〜😭
高さ付けでもいけますが、流石に0.5mピッチの線に高さを付けるのも大変です。
なるべくマウスだけで済ませたいですよね〜🖱️

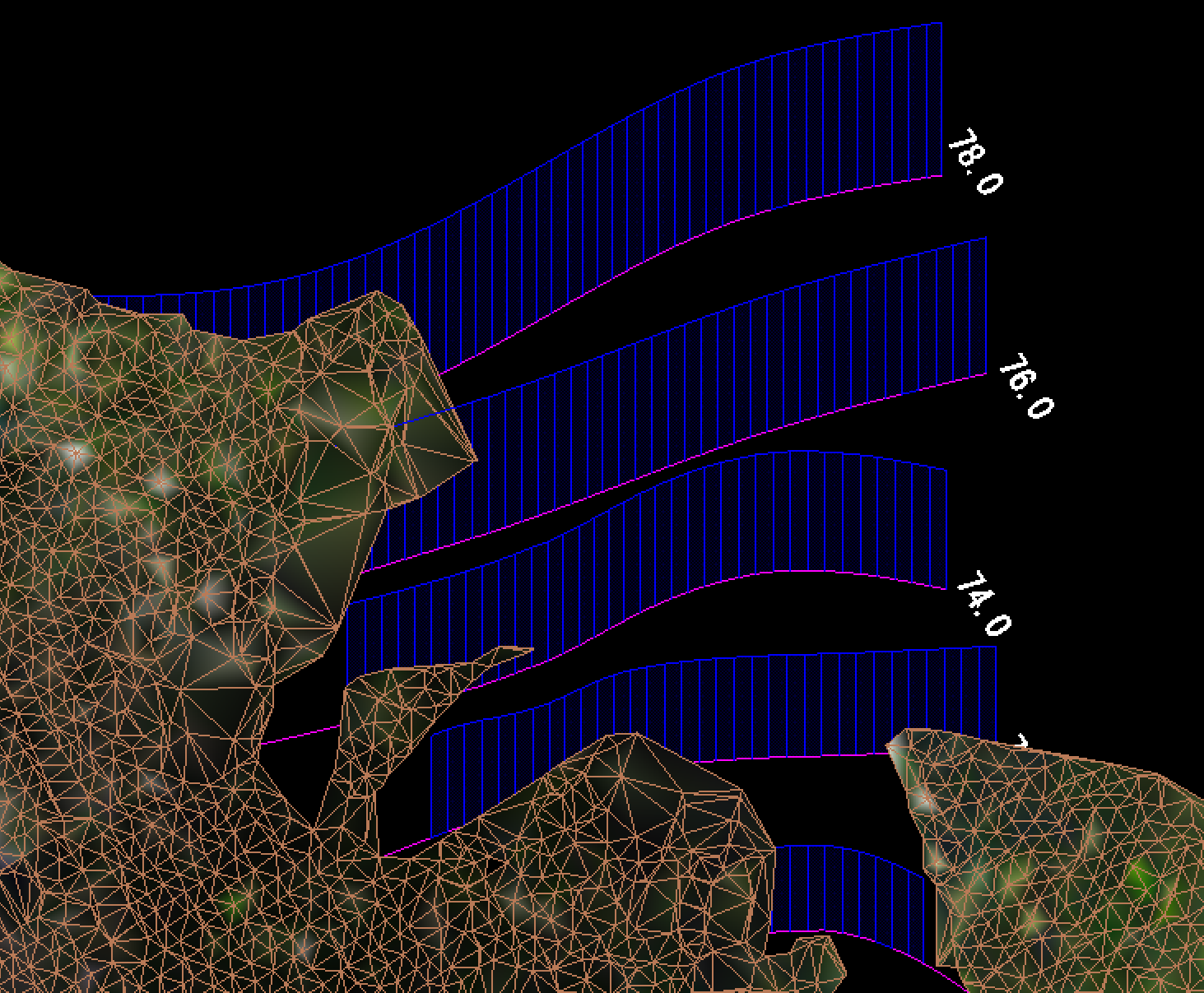

は〜い✋高さを持った線が出来ました⤴️
ほんでもって、不要になった垂直面は削除しました💨
ありがとう垂直面さん😆

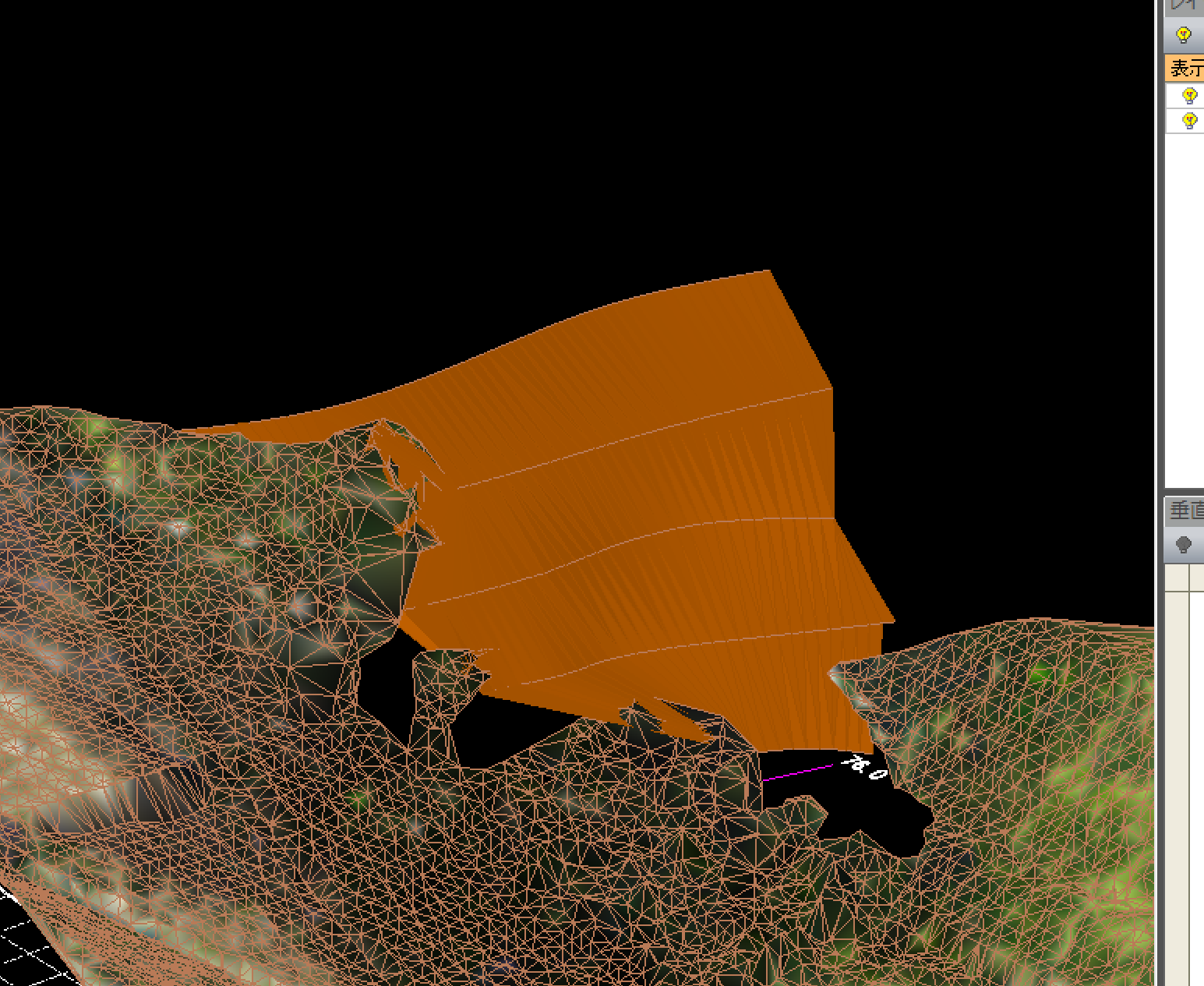

では、待ちに待ったTIN作成です🎵

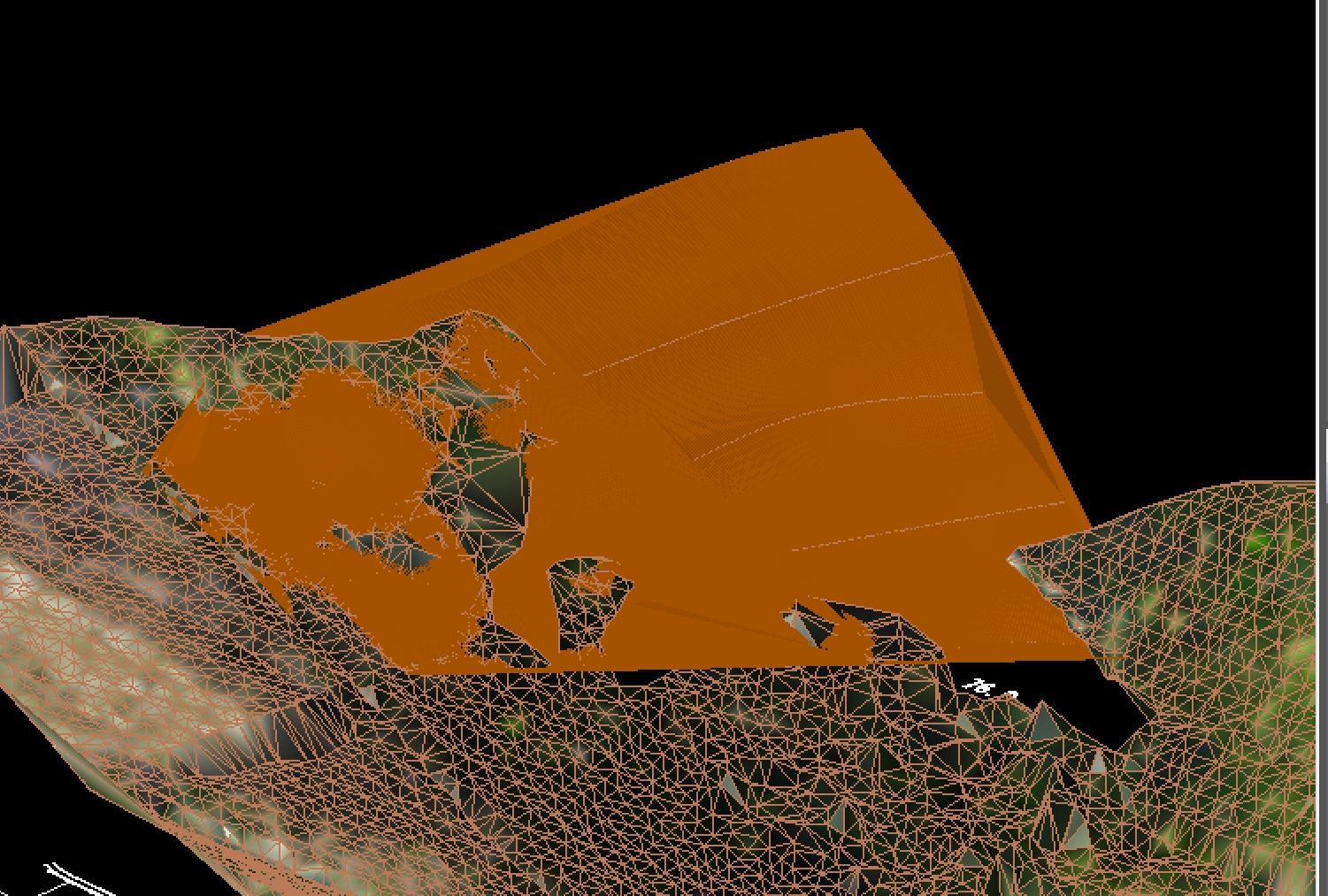

はいな〜出来ました🙆
後は隙間がある部分を多角形指定で三角網を作るだけです😄
はて、この現況とコンタ部分を合体させたXmlなんか意味あるのか・・・・
この合体した現況とコンタの三角網はXmlで書き出ししてサイトスコープへ取り込んで、土量算出の際に基準に設定する事で使えない事は無いですね〜
う〜ん。それなら最初から・・・・
ってな、事で次回は・・・・(謎)
ではでは、本日もご安全に👷♀
って、サイトスコープの記事なのに、サイトスコープ使って無い(笑)
