どもサイテリストぱんだ🐼です。

またまた、今回もサイトストラクチャーになります。

ただ、久しぶりのお仕事ネタです🙆

まずはこちら
293

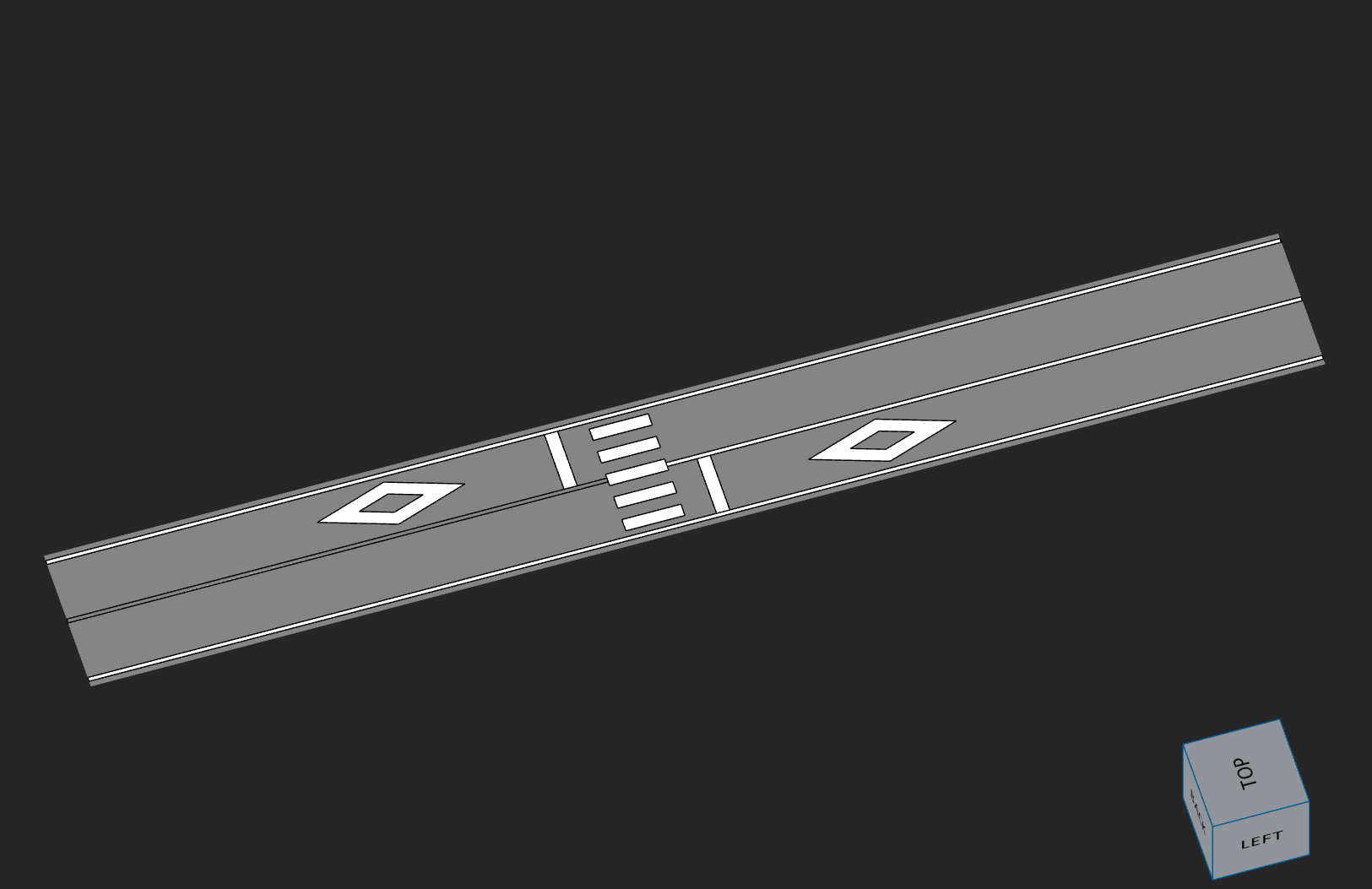

なんて事ない道路ですけど。もちろん架空の道路です。勾配は一定勾配です。

次に

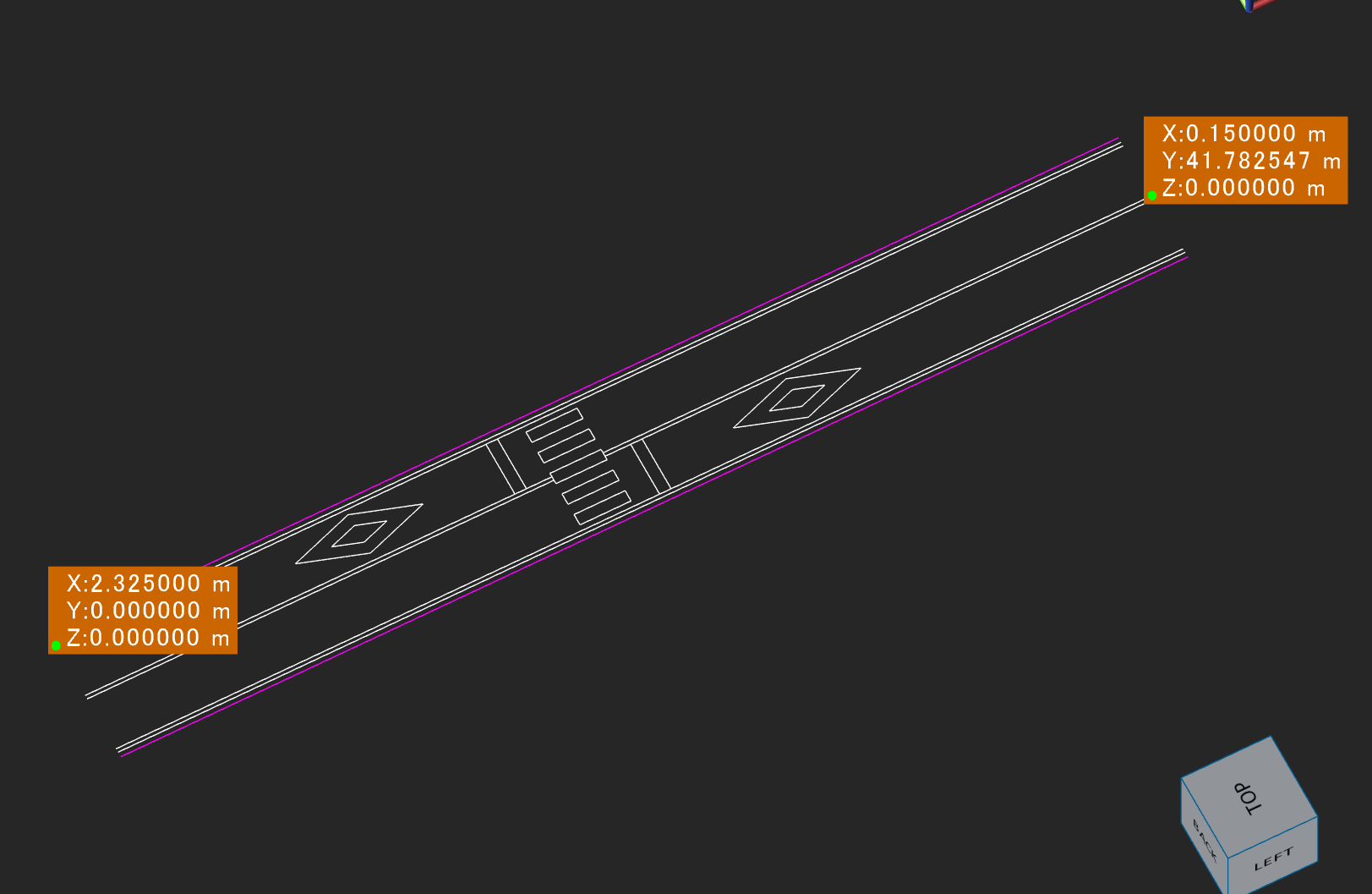

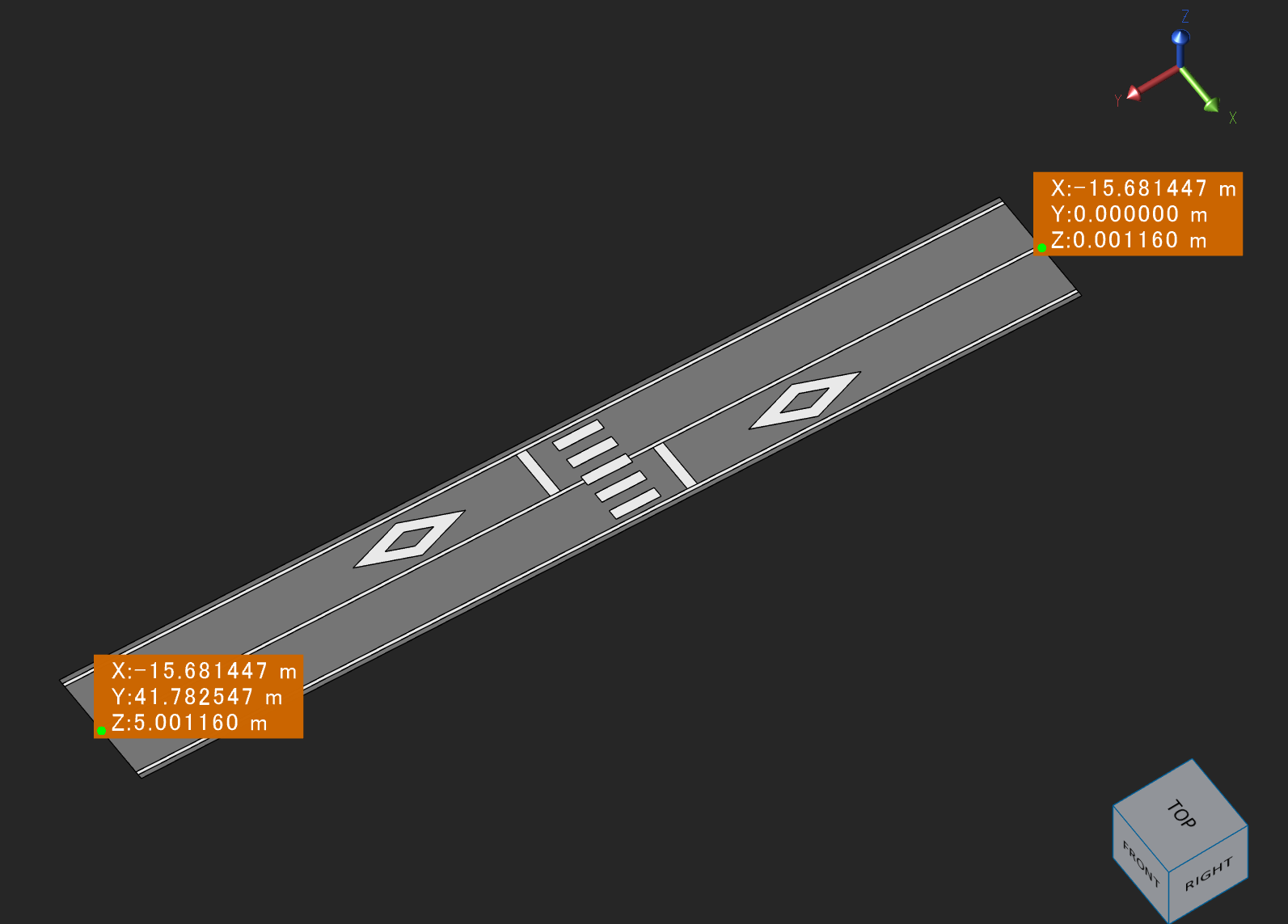

294

もうお分かりですね、今回のネタは道路にある白線や横断歩道や道路の記号についてです❗

色々とネット上にある3Dデータを見ても白線って以外と表現されて無いんですよね😅
たぶん、表現してもあまり意味が無いからとは思います。
っと、なるとやっちゃいたいのが🐼です。

では、やっちゃいます
295

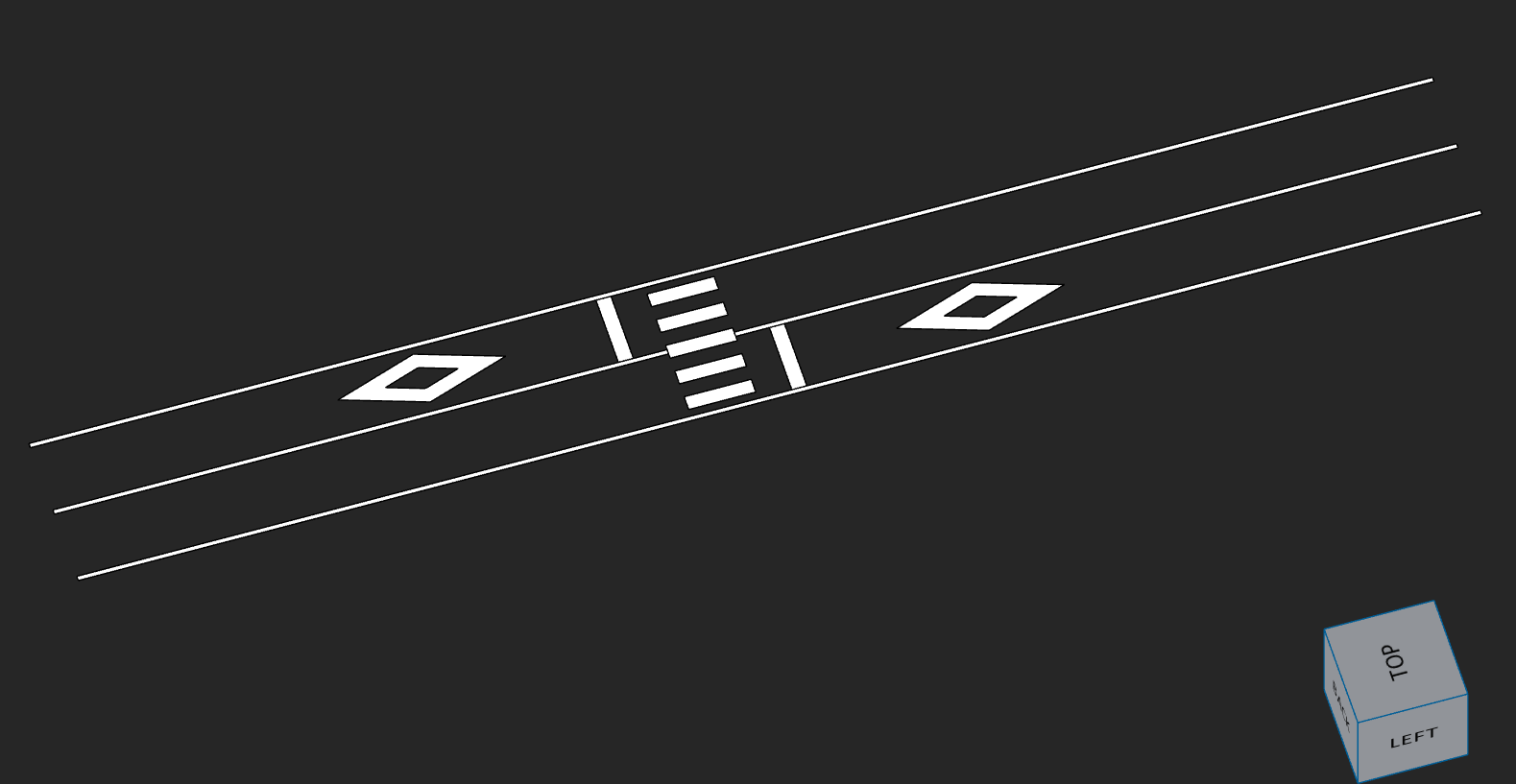

ぬぉ〜お〜〜〜〜✨✨

見事に表現されてますね〜
作ったのはtitle通りのSiTE-STRUCTUREです。

また、縦断も横断も勾配が無いレベルなのでこの場合はちょー簡単です😁

では、縦断が勾配の場合は？

296

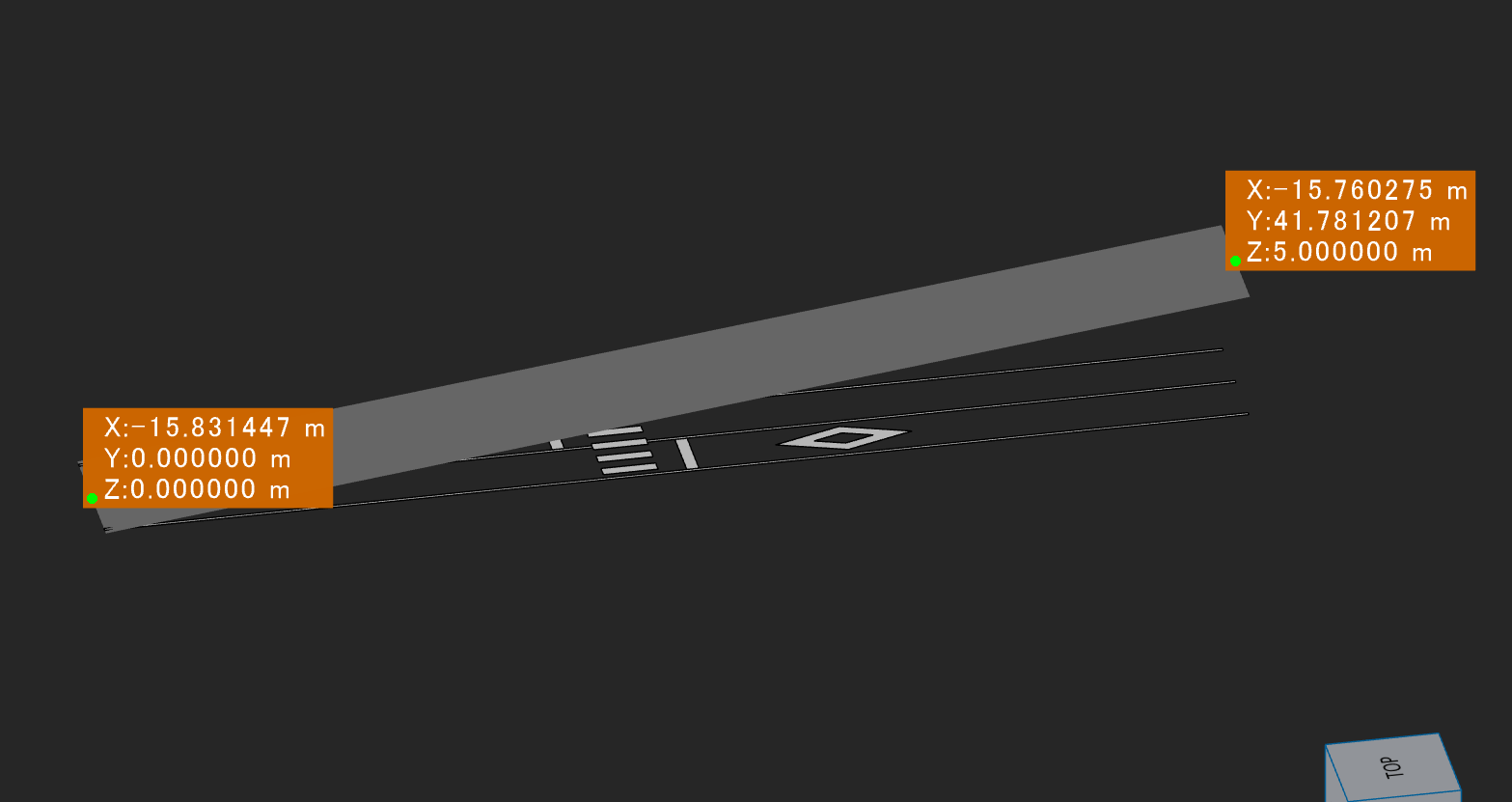

路線は直線、勾配は一定、横断勾配は有りません✋

この場合も簡単ですね

297

バッチリ表現出来てます👍

では、変化する縦断の場合は？

298

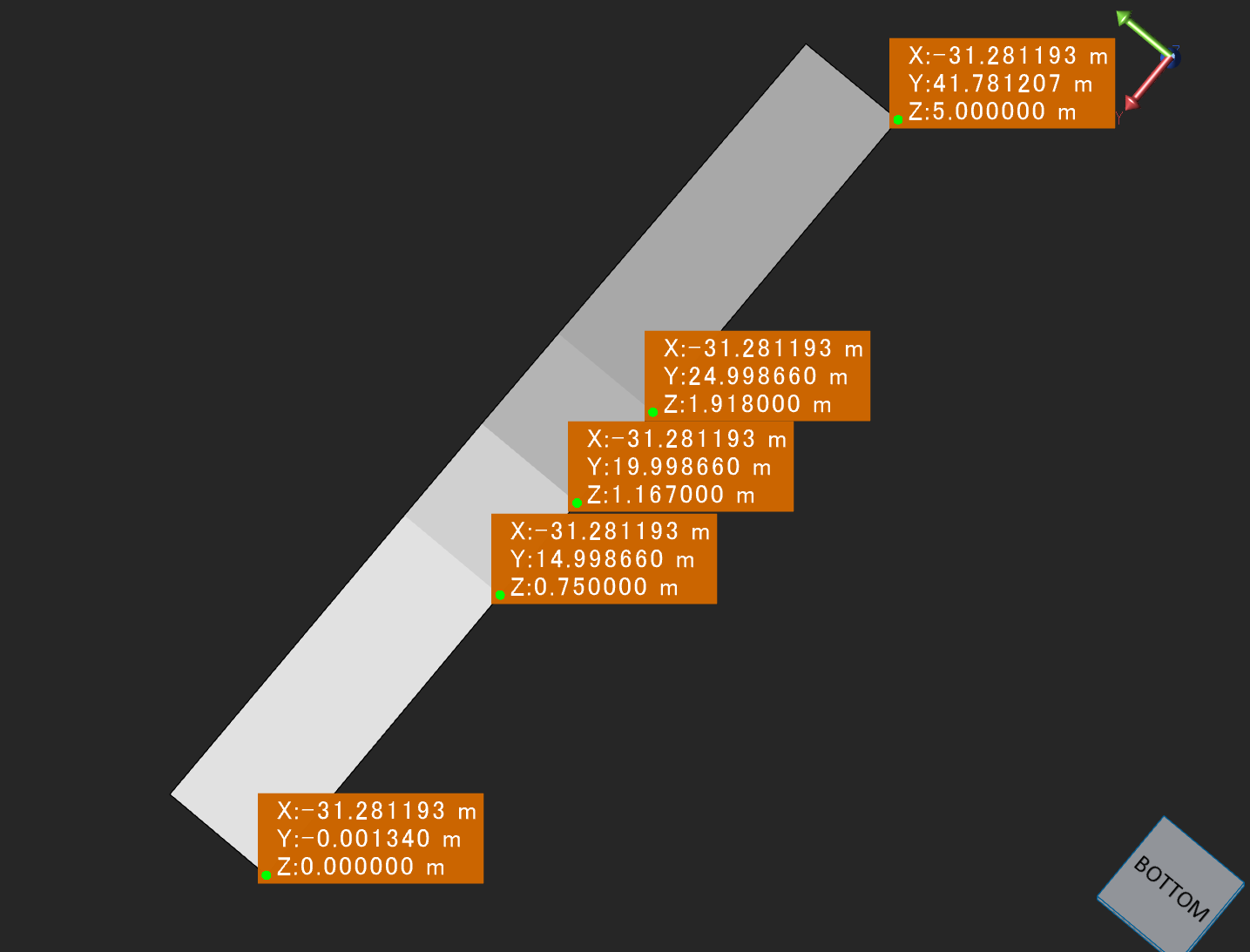

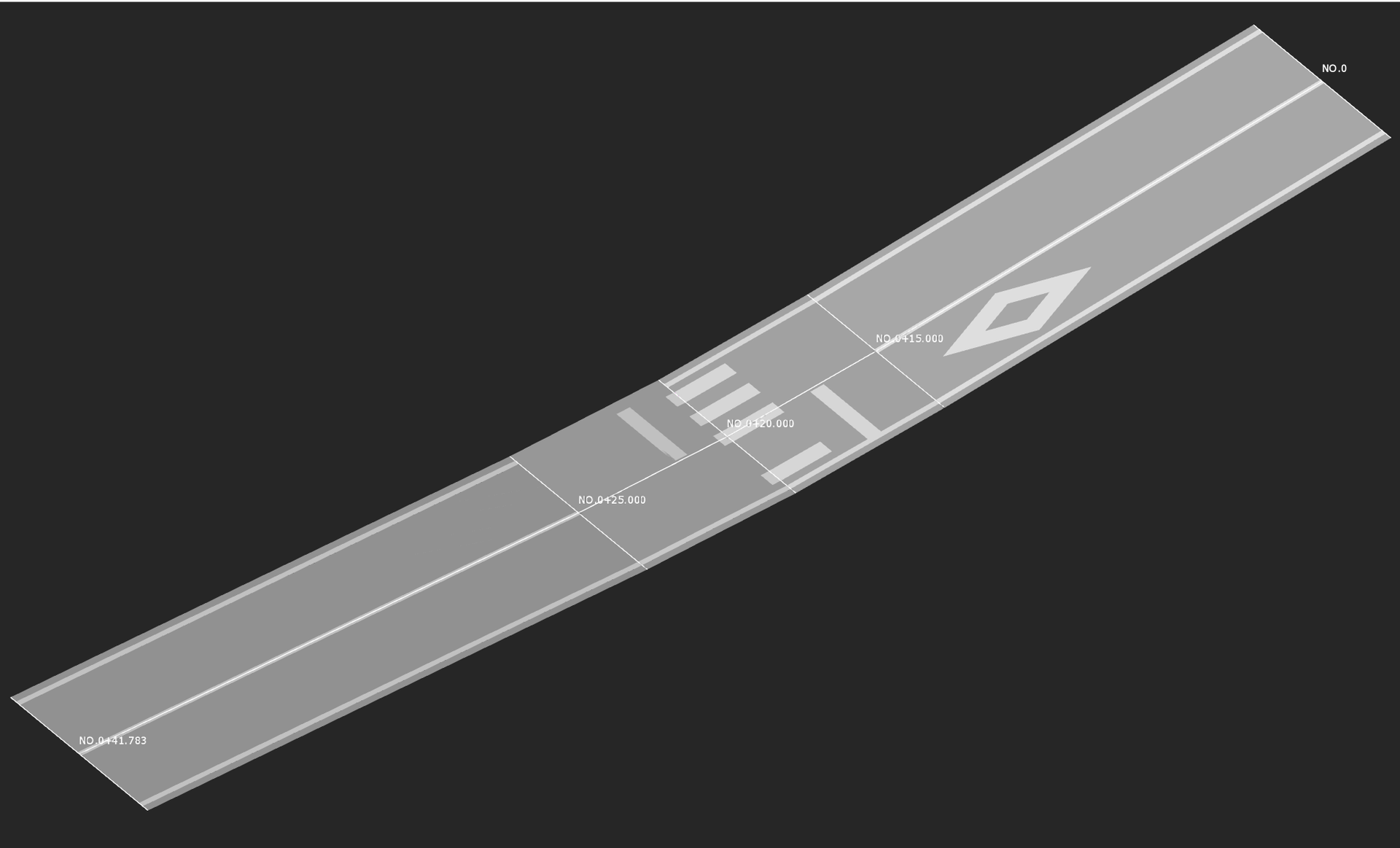

起終点は変わりませんが、途中にバーチカルを入れました😅


299

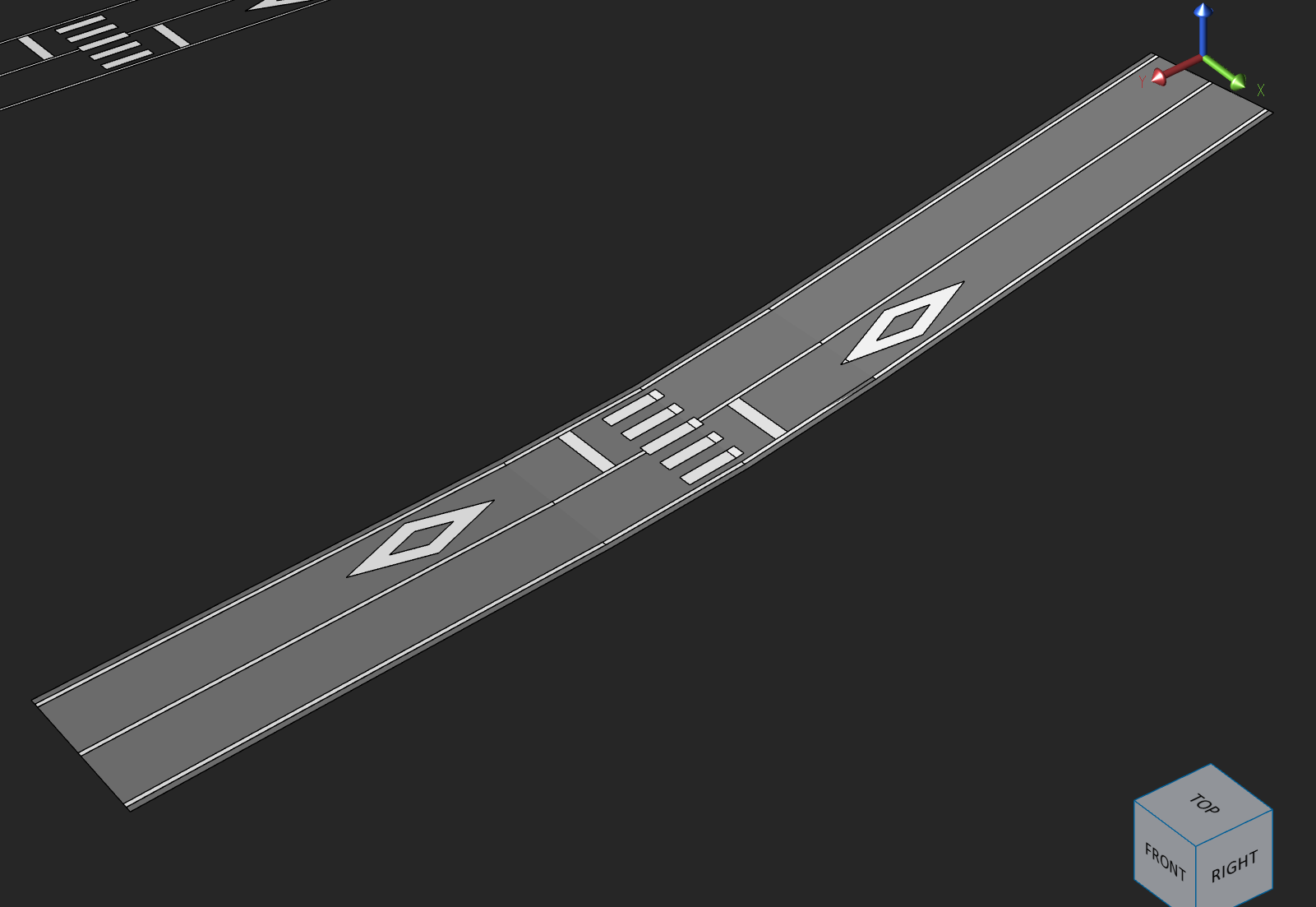

うんうん！バーチカルかかっても上手く出来てますね⤴️

さて、この方法ですが、面を作り、押出した後に分割してます。
そして細かいですが、道路面より3mm程飛び出しています。どうしても道路面と同じ標高で分割すると隠れる場合があるので⤵️

では、最後にこれをSiTE-NEXUSへ
幾らSiTE-STRUCTUREの中できちんと表現出来ても最終はSiTE-NEXUSで全てを統合するので✋SiTE-NEXUSできちんと表現出来てないと全く意味が有りません👊

300

ん？ん？
一部が埋もれて見えなくなってますね😱

これは分割が下手？まだまだ改良、勉強の必要がありそうですね😣

また、縦断勾配+横断勾配が混在する場合はこの分割の仕方では駄目ですね⤵️

次回、この分割についてもう少し深掘り？改善？改良？した方法をアップします🙆
って、そんな勿体ぶってどうするん（笑）ってな話では有りますが😅

ってか、そもそも白線とか表現し無くてかまんし、そんな方法知ってるし、KENTEMさんに教えて貰ってるし😁
って方には、全くどうでも良い様な内容でした🌀

ではでは、本日もご安全に👷‍♀
