どもサイテリストぱんだ🐼です。

さて、久々にやっちゃいました⤵️

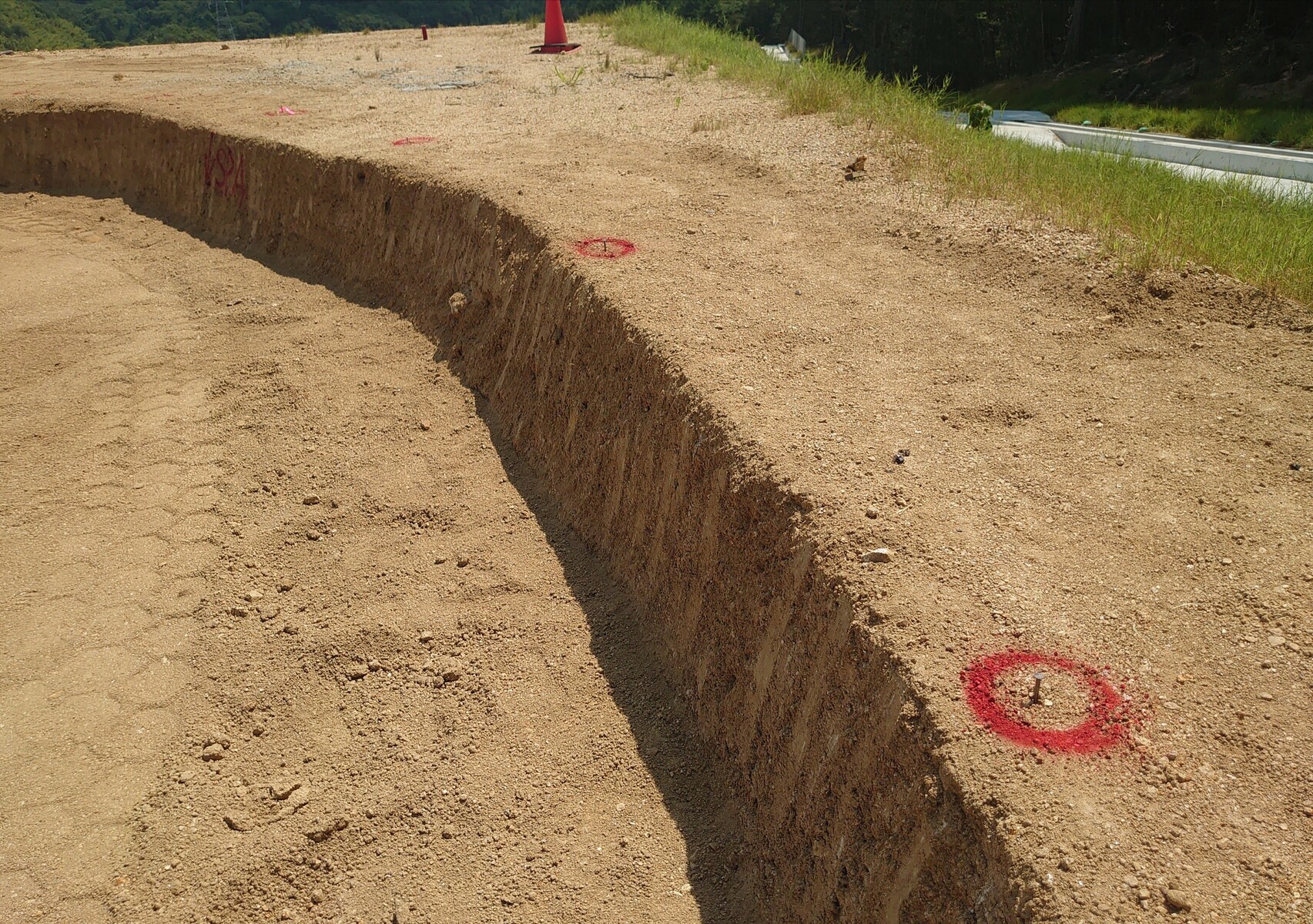

やっちゃった現場がこちら



この様に最初は🐼が杭ナビショベルで床付してたんですけど、途中から色々ありまして、オペを降ろされて⤵️

代わりのオペには杭ナビショベルの使い方や見方、プリズムのロスト、精度の劣化等については一通り説明したんですけど✋

快測ナビで確認すると切り出しの位置がまるっきり違います😱😱😱😱

どうやら杭ナビショベルの画面をほとんど見ずに雰囲気でやってたみたい⤵️

途中で快測ナビでチェックすれば良かったんですけど、ぱんだ愛用の快測ナビは後輩君が結構使ってて⤵️

杭ナビショベルで作業してる時にぱんだも近くには居たんだけど、特に変な感じはしなかったけど😣😣

そこで現況の切り出しを実測して切り出しをスライド？拡幅？さす事になりました✋

その新しい切り出しが写真の赤丸のスプレーの位置になります✋

それがまた、カーブの所で更に拡幅量は一定では有りません⤵️⤵️⤵️

平面図で見ると



BC.4では拡幅が0.20m
SP.4では拡幅が0.45m
EC.4では拡幅が0.30m
と、変化して行きます😣

一定の拡幅じゃ無くてもSiTECH3Dと快測ナビがあれば全く問題有りません✋

ってか、昔の方法なら面倒臭い？手間な話ですよね⤵️どこを出すかを先に決めておいて位置出しなんですから💧

SiTECH3Dと快測ナビならそんなややこしく、面倒臭くもありません⤴️

まずは以前作成しているデータを修正します。







3断面にそれぞれの拡幅する量を加えて構造物を再配置します。

それだけです❗

それだけで良いんです🎵

3断面の間の拡幅量は勝手に計算？結線してくれます。

そしてこのデータ快測ナビへ転送💨💨

あとは、どこでも丁張りで釘を打つべし！

土方カーブも使いません👍
何せ一人だし、電卓持って無いので😅
ってか、不均一なカーブにだから土方カーブも無理なんですけどね

いや〜簡単だわ😁

もーね、こんな事がぱんだにとっては標準化されてるから、昔の測量や丁張りや位置出しには戻れないね〜😣

ありがとう、SiTECH3Dに快測ナビ🎵

けど、そもそも測量機が足りて無いんだよね⤵️
う〜ん🌀
若者がどんどん使うのは良いけど、使いたい時、必要な時に使えないのは😵

だから、今回の様な事になるんよね〜😥

また、改めて杭ナビショベルやICT建機を使う場合は定期的に快測ナビでチェックしないとデータの間違いは無いとしても、きちんとオペが杭ナビショベルやICT建機の画面を理解して仕事してるかどうかのチェックは必要だな〜って思いました✋

なので、杭ナビショベルやICT建機で施工する場合、特に外注する場合は自社で快測ナビ等でチェックする事をお勧めします😅

ではでは、本日もご安全に👷‍♀
