ども快測ARリストぱんだ🐼です。
さて、快測ARは非常に便利です。
なぜなら全ての人が同じ目を持つ事が出来、また今まで現地でこうなる、あーなる、ここにこれが出来るらあそこにあれが出来る等言葉を使って説明してた事が
Visua？Virtual？lで説明出来るます。
故に今まで上手く伝わらず歯痒い思いをしてた方もいらっしゃるので無いのでしょうか！
って、もしかしたら上手く説明出来ない口下手なぱんだだけがも（笑）
そんな快測ARですが、精度？再現率？はどうなの？？って疑問？等あると思います！
では、ぱんだがやってみます（笑）
なんてたってちょー暇な男ですから😅
まず、位置合わせ？ゆんですかね
これには大きく分けると2通り有り、変則的なやり方としてもう一つあります。
一つはこちら

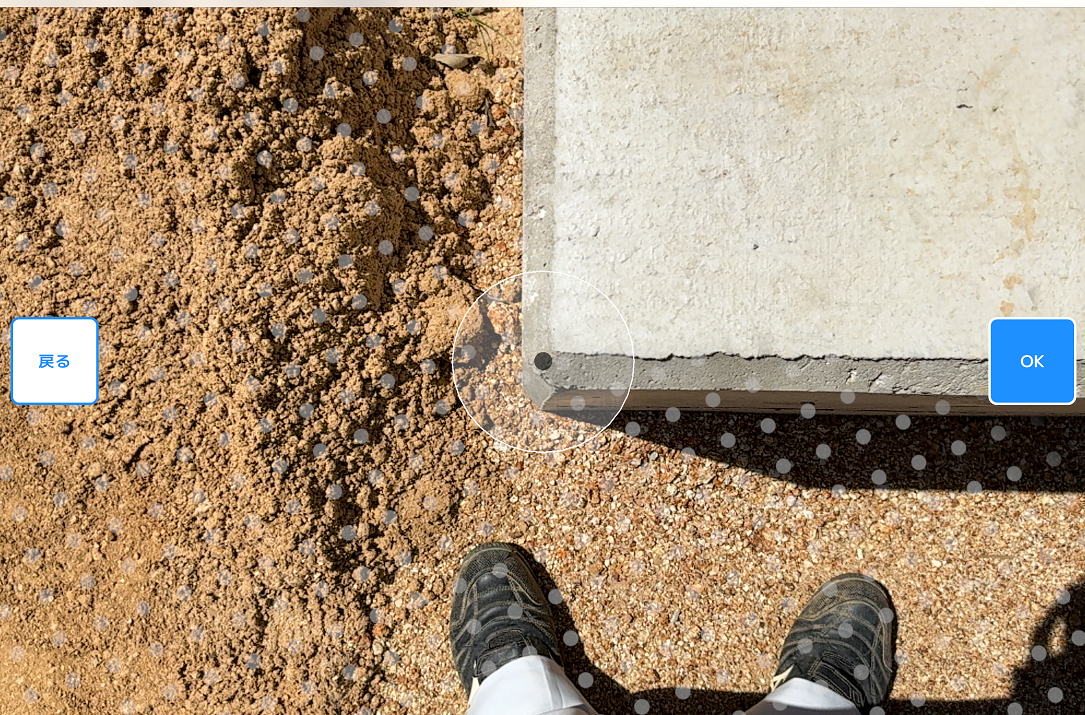

完成してる構造物の角などに合わす方法です。この方法では表示されてる3Dの角などを選択すればXYZが自動で読み取れ位置合わせに使用できます。
ある程度の精度で良いなら、施工済みの法肩や法裾など土工でも大丈夫です。
次に変則的な方法として

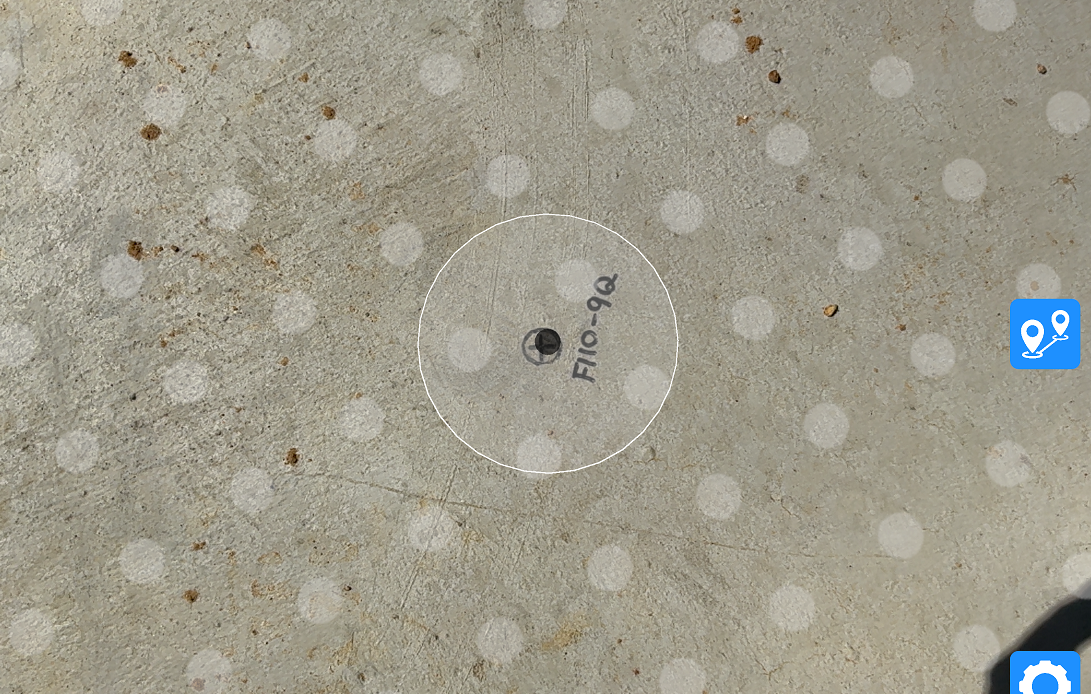

構造物や地面などに配置した基準点を選択する場合です。

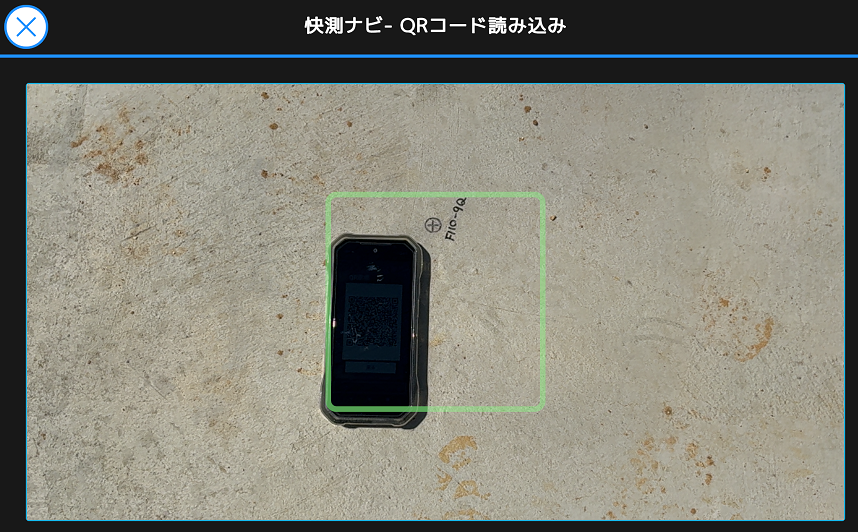

こちらの場合は基準点は快測ナビの端末でQRコードを表示させて快測ARで読み取る方法です。
このどちらもですが手入力で座標や高さを入力する事は一切有りません！
さて大きく分けて2通りあると言ったもう一つの方法です。
それは最も精度の高い位置合わせの方法のKENTEMマーカーを使用した方法です。精度を求めるならこの方法一択です。

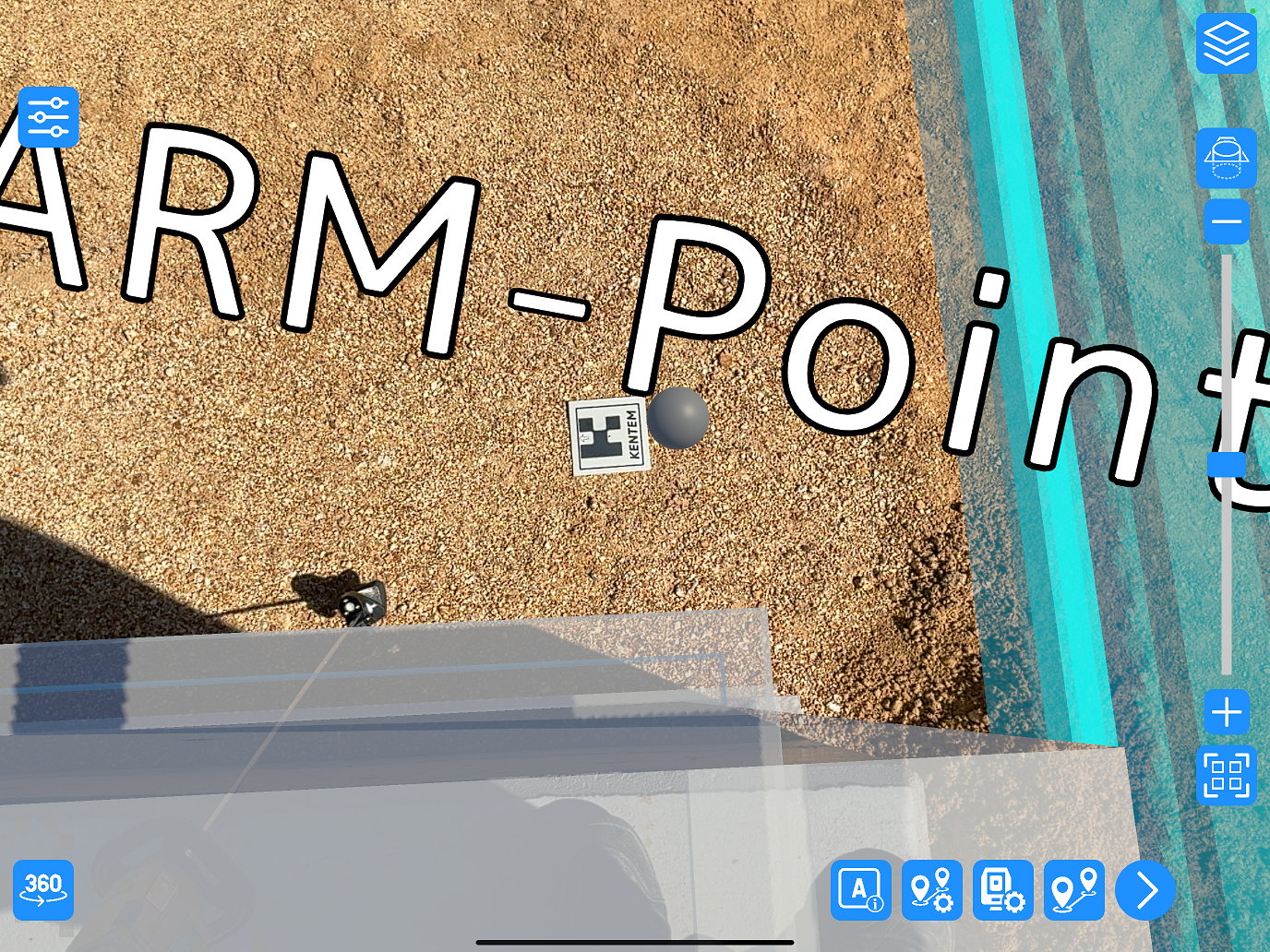

ちと、色々あってバチッと合ってる写真を撮り忘れたのでズレてますがご容赦下さい。KENTEMマーカーを快測ナビで視距した後にKENTEMマーカーを快測ARで見る事で自動でこの灰色の球体がKENTEMマーカーの中心に配置されます✋
故に上の2枚の写真の様に角の位置を上手く掴めて無かったり、配置ボタンを押すときズレる心配もありません⤴️

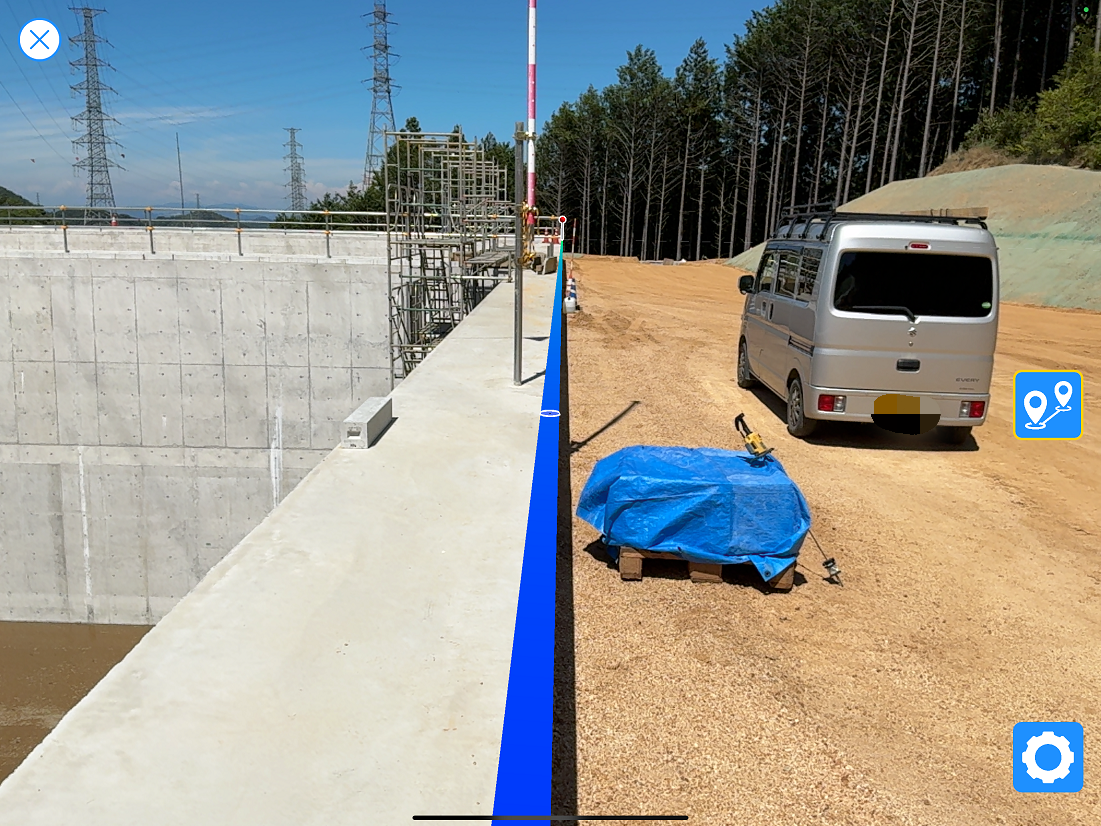

そして、全ての配置方法の2点目ですが
この青線の様に方向のみとなります。
感覚的には20mから50m程度が良いのかと思います✋
これは測量や位置出しの基本と同じで余り近いBSを使用しないって事と同じ考えです。
また、この2点目は構造物の角の方向、基準点がある方向にポール等を立てといて合わす方法などで大丈夫です。
座標位置などが分かれば、電柱でも鉄塔なども良いかも知れません。
位置合わせが終わるとすぐ3Dモデルが見れます👀
では、こちら

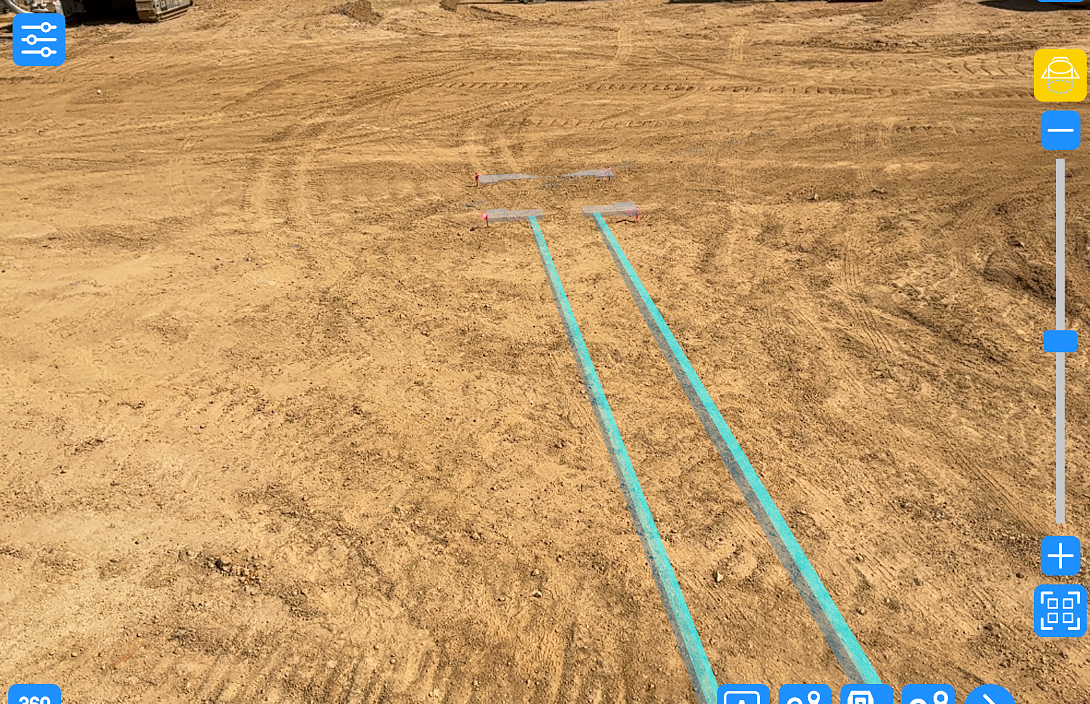

写真の桝の所に、ビンクリボンをつけた釘を配置してます。
快測ナビのCAD測設で出しました。
どうです？キチンとその位置に桝のAR画像が来てます⤴️
これは当然ですが、KENTEMマーカーで位置合わせしてます。
構造物合わせ、変則的なKENTEMマーカーを使用しない基準点で合わす方法ではここまでの再現は出来ませんでした😅写真は有りません🌀
ではここで

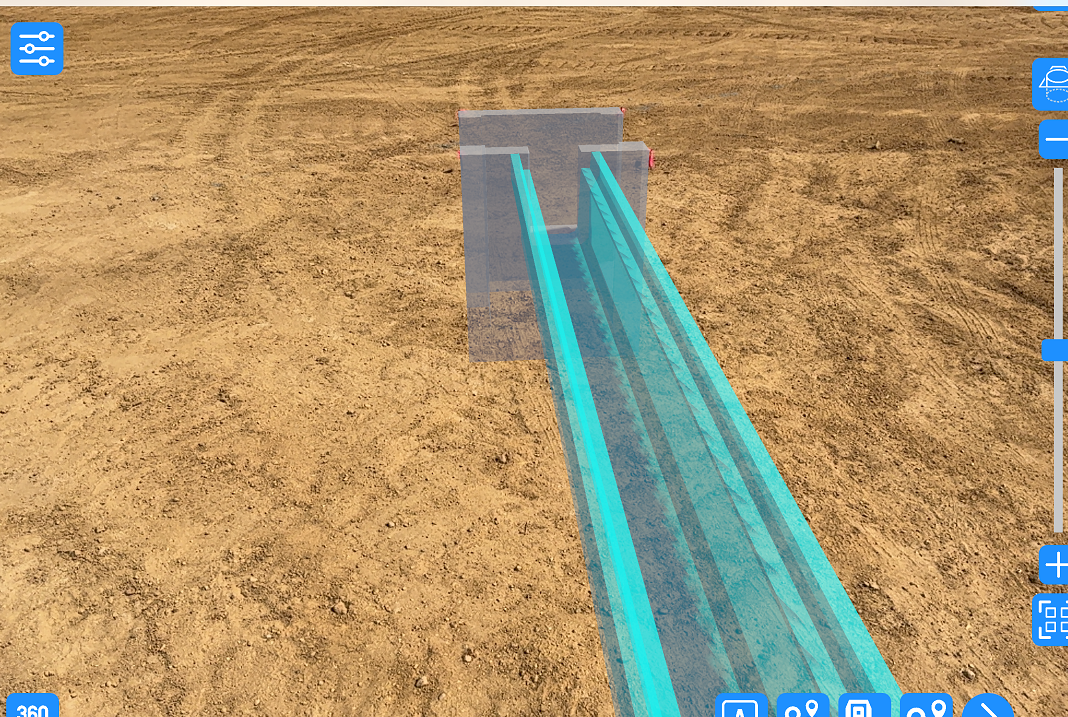

右上のオクルージョン機能を使うと！
埋もれてますね。これは恐らくですが
現地盤に対して構造物が飛び出す、または現地盤より下にあるって事を表してると勝手に思ってます😅
詳しくはKENTEMさんに聞きましょう✋
さてさて、精度？再現性？についてはKENTEMマーカーを使用する事でバッチリなのは分かりました✋
では、この機能を使って位置出しが出来るかと言うと！！！
ぱんだの持論では無理だと思います😅
何故なら、iPadProの中の自己位置の計測機能の精度問題ですね、どうしても移動してしまうと多少ですがズレは生じます✋たぶん。そんな感じの理由で位置出しには使え無いと思います。
これについてもKENTEMさんに問い合わせして下さい✋
って、全て答えが出て無いですね😅
実際ねブログ書いてて怖いんですよ、間違った事を伝えたらいけないって。
なので、あくまで個人的な感覚とさして下さい。逃げ言葉ですいません⤵️
さて、話は戻って

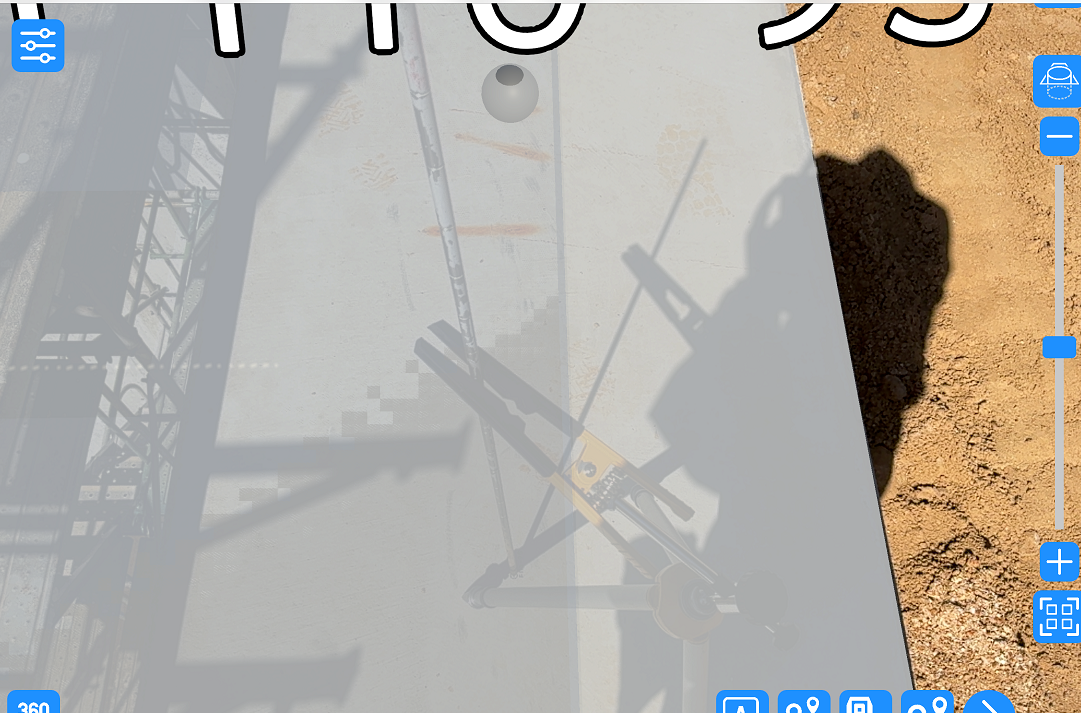

すこしその辺をウロウロして2点目の方向を合わした基準点に行ってみます。
ズレてますね😅
手前の三脚を使ってピンボールを合わした所と黒丸がズレてるのが分かります😅
当然動き回ればズレが生じます。
これはどうして仕方無い事だと思います。歩けばズレます😅
しかし、KENTEMマーカーを使い再度位置合わせすればまた良い精度で配置し直す事が出来ます❗
これが凄い所です！移動してズレたら再度直ぐに位置合わせが出来るって事が⤴️
最初に位置合わせした所へ戻らなくて良いんです👍
ってか、最初に位置合わせした場所へ戻って位置合わせしても、見たい場所へ行けばまたズレるから戻るって行為に意味は無くなるんですけどね😅
さて、最後に快測ARは凄いです！
かなりの精度で現場に再現出来ます。
ただ、過信は禁物です。
あくまで説明や段取りを考える、今後どうなるかなどを皆で共通認識するアイテムであり、快測ARを使って位置出しなどを行わないようにした方が無難と思います✋
あと、最近は非常に暑いのでiPadProも熱暴走の可能性もあります。iPadProを持ってると熱くなります。
熱暴走かどうかは分かりませんが、1点目を指定して配置しようとすると、1枚目や2枚目の写真の様な、白い点々や黒い丸が現れない時があります。少しiPadProに周りの景色や色が違った周りを認識させる事で多少は回避出来る様です。
因みにですが、こんな暑い日、炎天下でもデュラフォースは一切、熱暴走は有りません！
パナならこの時期は端末が熱くなり画面が暗くなってしまいますが、デュラフォースは端末の画面が暗くなる事も有りません。今の所⤴️
本当の最後に上記内容については個人的見解や考えなので、KENTEMさんの推奨した使い方や再現方法や答えでは有りません😅
キチンとした使い方や、どの程度の精度を保証出来るかなどはKENTEMさんへ問い合わせして下さい。
また、KENTEMさん。
ぱんだが間違ってる場合は連絡頂ければ修正、削除します。
ではでは、本日もご安全に👷♀
