ども快測ARリストぱんだ🐼です。
もうね〜快測ARの虜ですわ〜😆
iPadPro持って現場徘徊してます⤴️
徘徊って言ってもただ徘徊してる訳では無く、下請けの職長さん。下請けの作業員の方、下請けの重機オペレーターの方々に自慢しながら！
ちゃうちゃう✋
見ていただいて完成形を把握？これから出来上がる構造物？地形？などなどを理解？して貰ってます👍
それが！快測ARの醍醐味？意味？活用方法ですから❗❗❗❗
さて、快測ARですが。
SiTE-NEXUSで書き出しすれば、全てのデータを統合出来てるのでベストと思います。
もちろん、
SiTECH3D、SiTE-STRUCTURE個々に書き出しも出来ます。
ただ、SiTECH3D、SiTE-STRUCTUREから書き出しした場合は別々の現場？フォルダーとなる為、違うフォルダーを同時に表示する事は出来ません。
個別に書き出ししたものは、個々に表示となります。
SiTECH3D、SiTE-STRUCTUREのデータを一緒にまた同時に見たいならSiTE-NEXUSからの書き出し一択になります。

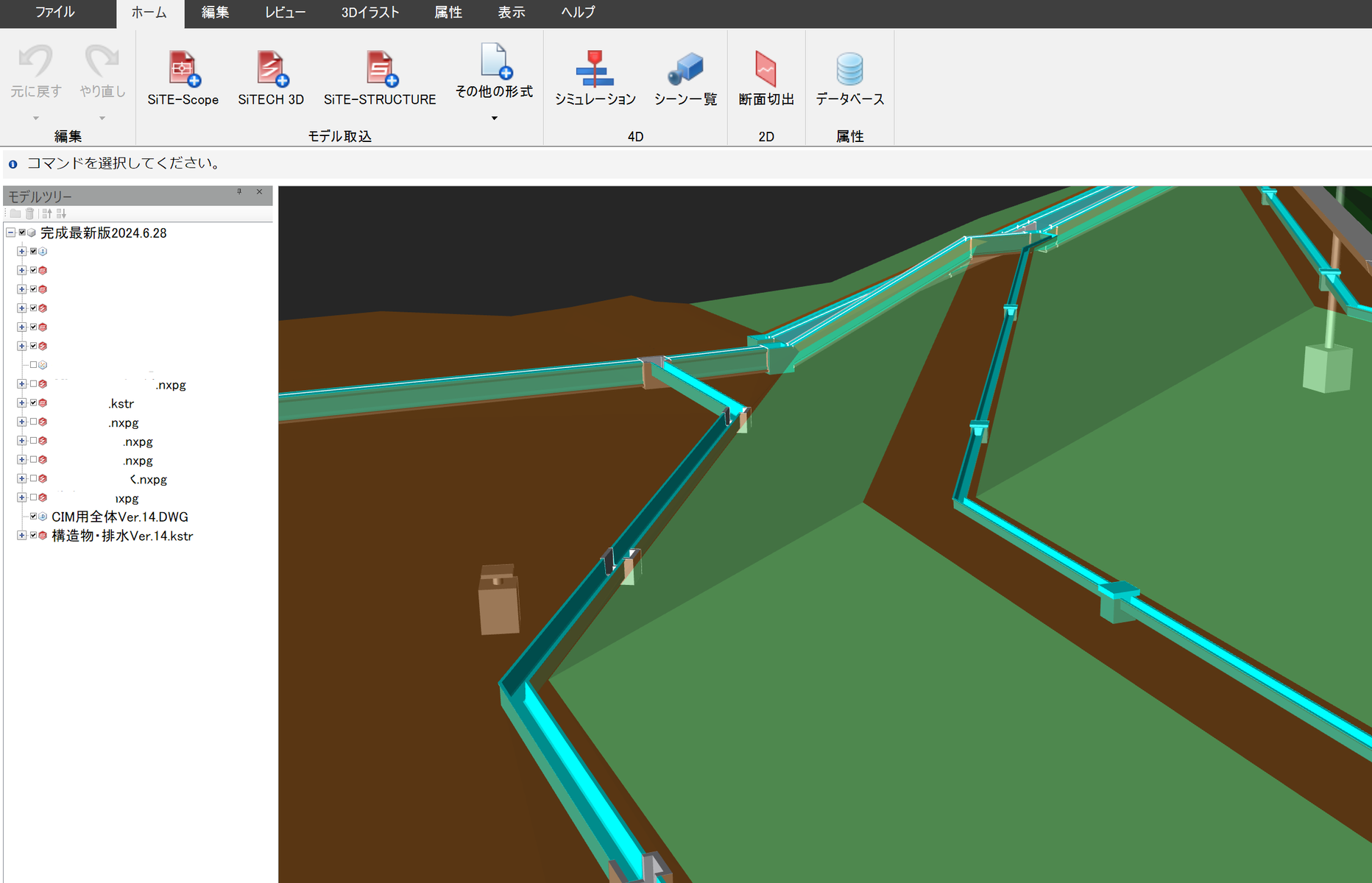

ではこちら
都合によりツリーの中の名称は隠してますが、それぞれの拡張子は見れると思います。
nxpgはSiTECH3Dです。
kstrはSiTE-STRUCTUREですね。

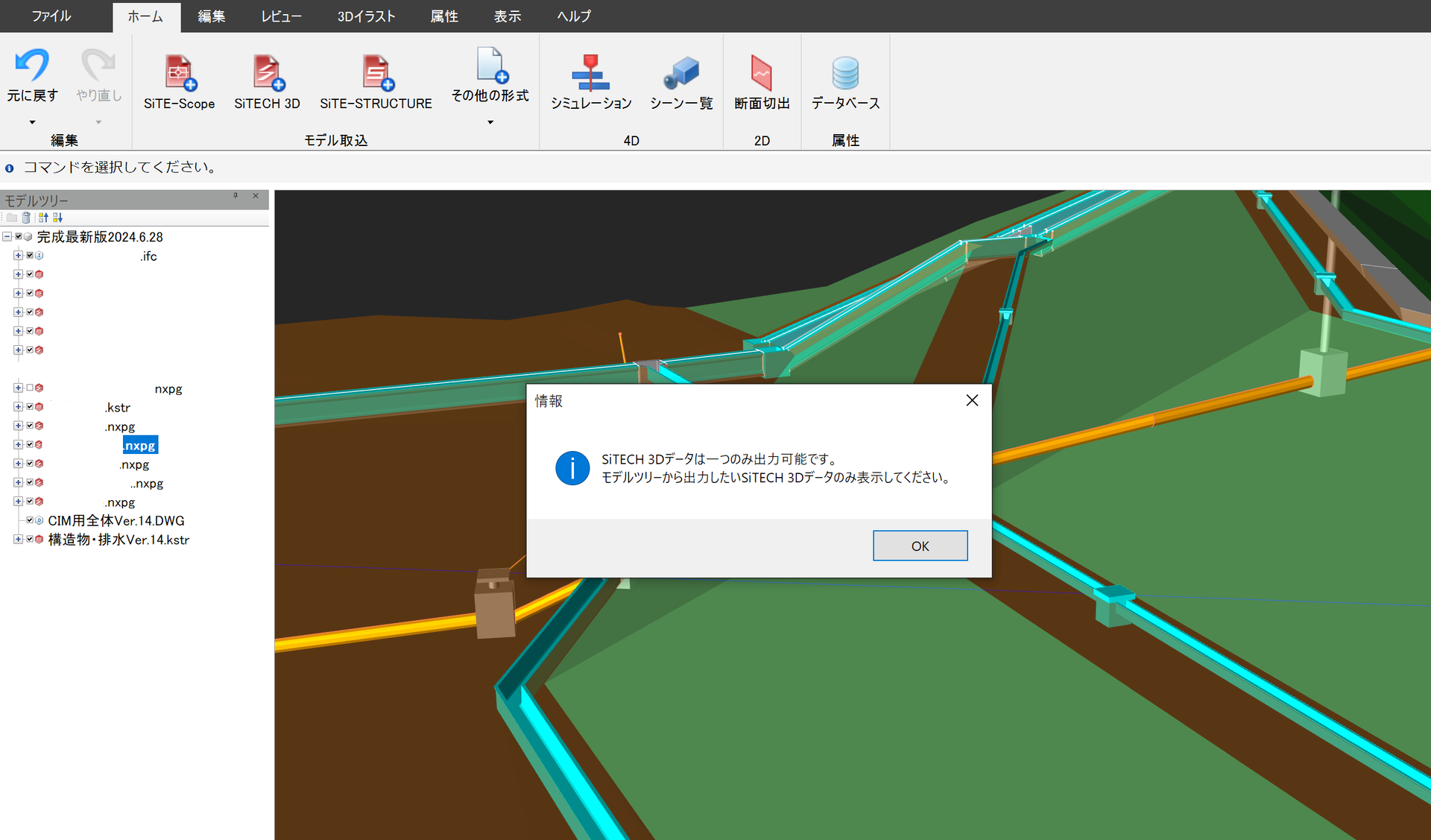

では、これらを快測ARに書き出すと
オーマイガー！なんてこった！
SiTECH3Dデータは一つのみしか選べ無い😱😱😱
こんなにSiTECH3Dのデータあるのに⤵️
どうやら、快測ARへ書き出す際はSiTECH3Dのnxpgと言う拡張子は一つだけの様です😅
間違わないでほしいのが、SiTECH3Dが一つだけであって、SiTECH3Dの中の路線は幾つでも問題有りません✋
って、事は。
SiTECH3D（丁張りや普段使いのICT）とSiTECH3DStudio（MC,MGのICT建機）のデータは同時に書き出す事は出来ないって事になります⤵️
回避策としては、SiTECH3DStudioからdwgで排出してSiTE-NEXUSへ取り込む方法かと思います。
なので、ツリーの下の方にDWGの拡張子が存在します。
では、SiTECH3Dを複数選択する方法は無いのかと言われれば、現在は無いですね🌀
SiTE-STRUCTUREは幾つあっても問題は無い様です✋
まぁ〜通常なら1つのSiTECH3Dの中で複数路線を作る方法でしますが、なんせ本現場はSiTECH3Dを一つに纏めるとなると路線は軽く100路線は行くと思います。
探すのが大変なので、エリア、工種などで複数のSiTECH3Dに分けて、その中に20路線位になる様にしてます😅
さぁ〜困った問題ですね⤵️
トレーナーの方にご教授頂いたのは、SiTE-NEXUSから一度IFCで書き出しして新規にSiTE-NEXUSへ取り込む方法が今の段階ではベストとの回答を頂きました。
S様ご教授頂き有り難うございます😊
IFCで書き出す事で、属性を持った状態になるので、後にツリーの中で表示、非表示が選べます👍
ただ、この方法では快測ARに取り込んだ際にモデルからの配置は出来ませんでした。
まだ試してませんが1点目をQRプレートを使って2点目の方向もモデルでは無く、器械の方向を選択すれば配置出来るのかも知れません！
また、今回2025にバージョンアップしましたが、2024のSiTE-NEXUSを使って統合したモデル。言わば、2024で書き出ししたSiTECH3Dは再度、2025のSiTECH3Dから書き出しを行い、2025のSiTE-NEXUSに取り込む必要が有ります✋
これ大事です。これが分からず半日位は色々と格闘しました（笑）
SiTE-STRUCTUREは大丈夫だったと思います。
では、何故！SiTECH3Dだけなのか！
それは！それは！それは！
SiTECH3DからSiTE-NEXUSへ書き出す時に違和感を感じるはずです！
そう！それです！
そこにあるはずのボタンが無いんです！
そのボタンは！！！なに？
って、そんなの書かなくてもSiTECH3DからSiTE-NEXUSへ普段から書き出ししてる人は分かってますよね😅あのボタン
さぁ〜また、快測ARもって現場ウロウロしてみんなに自慢しょーや😆
ちゃうちゃう！
自慢じゃなくて皆さんにも🐼と同じ目で現場見て貰うやね👀
ではでは、本日もご安全に👷♀
