ども快測ARニストぱんだ🐼です。
また、新しいカテゴリーが出来ました😆
快測ARです✨✨✨✨✨
待ってたよ〜この日を⤴️⤴️⤴️
さて、皆さん。
皆さんの目はどんな目を持っていますか？
ぱんだの場合ですが。
普段は普通の目で見てます。
いざ、位置出しや丁張りで現場に出ると見る目が変わります。
脳内のスイッチが切り替わり頭の中に入ってる3Dモデルが出てきて、現場に投影します。言わば脳内ARです。
また、平面図を作成するとなれば。
現場で視距してる時は、見る目は2Dの平面図に切り替わります。視距しながら頭の中では平面図を作成しながら、また平面図をイメージしながら何処をどう視距するか考えます。
縦断、横断測量の場合も同じく、見てる目は横断を図化したイメージで見てます👀
こう書けば無茶苦茶かっこいいですね⤴️
しかし老いには勝てず、段々とイメージが出て来なくなります😱
また、実際に現場で作業されてる方、図面を描いてる方、計画されてる方等の中にもイメージがわかなく、作業、作図、計画されてる方も居るはずです。
全ての方がイメージがわかないとは言ってませんよ。
若い方、年配の方達でも頭の中で完成、出来上がりのイメージが出て来られる方も多くいます。
それは現場や事務所で図面見ながら説明したり、説明を聞いてたり、計画した図面を見れば分かります。
あ〜この人はイメージして無いな〜
おっ！この人はイメージして計画、図面描いてるなって⤴️
だいたいですが2D図面を見れば2Dで考えてるか3Dで考えているかは何となくですが分かります。
そして、そんなおかしい所、3D上での不具合箇所を説明しても理解はしていただけません🌀
そんな時に、現場に計画を投影出来るARがあればな〜って常々思ってた所に発売された快測AR🎵
そら〜デモも要らんし、問い合わせも要らんし。即買いですね😄
インスタでもアップしましたが、多分ですが◯川県では一番では無いかと（笑）
では、ファーストインプレッションです。
操作は簡単ですね〜⤴️
詳しくはKENTEMさんにデモを頼んで下さい✋
では、こちら
位置合わせは丁度真後ろにある構造物の角で合わせてます。
3Dモデル、快測ナビをを使った位置合わせでも。
1点は基本と成る固定された位置です。
なので何としても1点目はその場所まで足を運ばないと駄目です。
2点目は方向のみとなります。
なので、直接そこまで行かなくても、構造物の方向、トランシット等の方向で大丈夫です。
仮合わせが出来るので方向がちとズレてる場合は2点目の方向を再度設定し直す事が出来ます。
使った感じでは簡単に位置合わせが出来る3Dモデルによる配置で、ほぼ問題無いかと思います。
ただ、着工前や近くに基準となる構造物や位置が無い場合は快測ナビで位置合わせになります。
上記快測ARの画像ですが、先程も書いた様に位置合わせてから振り向いてます。
振り向いてもズレは無いですね👀
また各小段の高低差は5mあるので、高低差15mでもズレはほぼ有りません。
距離的には30m位先まで見えてます。
ここのデータは30m先位までしか有りませんが他の所では、300m先まで見えてました👀ただ、遠いので再現が正確かどうかは微妙ですが💧
故にデータがあれば遠かろうが、近かろうが見えます✋
次にこちら
自由勾配側溝の角と方向で位置合わせしました。
画面右側の水路や桝は今後施工予定ですが、この画面を現場の作業員の方に見て頂ければ一目瞭然ですね👍
では、この位置から
位置合わせした時の2点目の方向へ進んでみます。
距離にして70m進んできました。
ズレてますね✋
現地に設置済みの自由勾配側溝の角が
この2の印の所になります。
そら、当然の結果ですね。
常にGNSSで位置を補足してる訳では無いので😅
でもズレても安心して下さい。この位置で再度位置合わせをすれば問題有りません⤴️
新たに、自由勾配側溝の角で位置合わせです。
画像にある1が基準となる不動点と思って下さい、2は方向だけです👍
再度位置合わせて周囲を確認です。
かなりの表示精度と思います⤴️
感覚？感じた事ですが、定点からの快測ARは何も問題有りませんが、iPadProを持って歩きながら見てるとおおよそ50m位かな？少しづつズレが生じてる様な気がします。これはあくまで個人的な感覚、位置合わせの仕方もあるので一概には言えませんが。
さて、最後にですがここ快測ARは費用もスキルもかなりハードールは低いです。
スマホの月額より安いんですから（笑）
太っ腹としか言いようがありません😅
恐らくですが、これだけ金額を下げたのは
皆さんに快測ARを使って頂く。
現場の効率を上げて頂く。
もっと身近に3Dを。
現場に携わる全ての人の目を、景色を、統一する。
と言うKENTEMさんの願いもあるのかも知れません。（謎）
勝手な想像すいません、KENTEMさん。
さ〜
快測ナビ、快測Scan、快測ARを手にしたぱんだは無敵だ〜👍👍👍
ではでは、本日もご安全に👷♀
また、新しいカテゴリーが出来ました😆
快測ARです✨✨✨✨✨
待ってたよ〜この日を⤴️⤴️⤴️
さて、皆さん。
皆さんの目はどんな目を持っていますか？
ぱんだの場合ですが。
普段は普通の目で見てます。
いざ、位置出しや丁張りで現場に出ると見る目が変わります。
脳内のスイッチが切り替わり頭の中に入ってる3Dモデルが出てきて、現場に投影します。言わば脳内ARです。
また、平面図を作成するとなれば。
現場で視距してる時は、見る目は2Dの平面図に切り替わります。視距しながら頭の中では平面図を作成しながら、また平面図をイメージしながら何処をどう視距するか考えます。
縦断、横断測量の場合も同じく、見てる目は横断を図化したイメージで見てます👀
こう書けば無茶苦茶かっこいいですね⤴️
しかし老いには勝てず、段々とイメージが出て来なくなります😱
また、実際に現場で作業されてる方、図面を描いてる方、計画されてる方等の中にもイメージがわかなく、作業、作図、計画されてる方も居るはずです。
全ての方がイメージがわかないとは言ってませんよ。
若い方、年配の方達でも頭の中で完成、出来上がりのイメージが出て来られる方も多くいます。
それは現場や事務所で図面見ながら説明したり、説明を聞いてたり、計画した図面を見れば分かります。
あ〜この人はイメージして無いな〜
おっ！この人はイメージして計画、図面描いてるなって⤴️
だいたいですが2D図面を見れば2Dで考えてるか3Dで考えているかは何となくですが分かります。
そして、そんなおかしい所、3D上での不具合箇所を説明しても理解はしていただけません🌀
そんな時に、現場に計画を投影出来るARがあればな〜って常々思ってた所に発売された快測AR🎵
そら〜デモも要らんし、問い合わせも要らんし。即買いですね😄
インスタでもアップしましたが、多分ですが◯川県では一番では無いかと（笑）
では、ファーストインプレッションです。
操作は簡単ですね〜⤴️
詳しくはKENTEMさんにデモを頼んで下さい✋
では、こちら
位置合わせは丁度真後ろにある構造物の角で合わせてます。
3Dモデル、快測ナビをを使った位置合わせでも。
1点は基本と成る固定された位置です。
なので何としても1点目はその場所まで足を運ばないと駄目です。
2点目は方向のみとなります。
なので、直接そこまで行かなくても、構造物の方向、トランシット等の方向で大丈夫です。
仮合わせが出来るので方向がちとズレてる場合は2点目の方向を再度設定し直す事が出来ます。
使った感じでは簡単に位置合わせが出来る3Dモデルによる配置で、ほぼ問題無いかと思います。
ただ、着工前や近くに基準となる構造物や位置が無い場合は快測ナビで位置合わせになります。

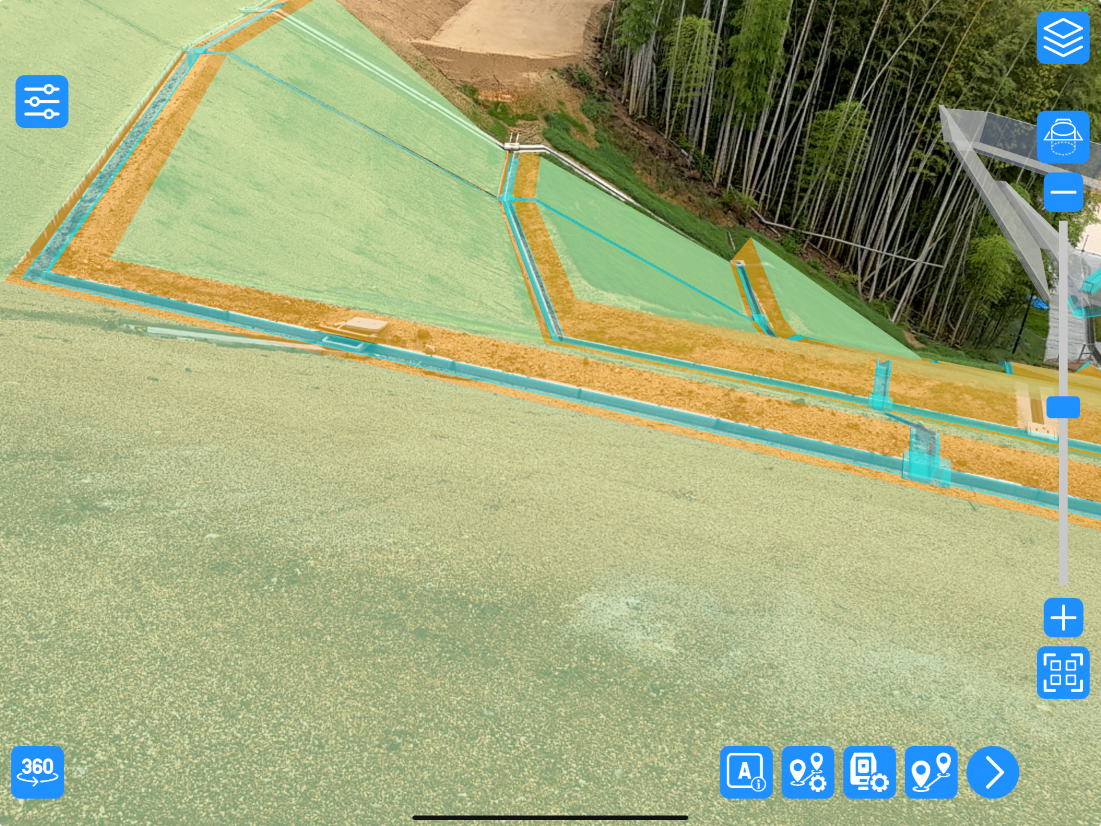

上記快測ARの画像ですが、先程も書いた様に位置合わせてから振り向いてます。
振り向いてもズレは無いですね👀
また各小段の高低差は5mあるので、高低差15mでもズレはほぼ有りません。
距離的には30m位先まで見えてます。
ここのデータは30m先位までしか有りませんが他の所では、300m先まで見えてました👀ただ、遠いので再現が正確かどうかは微妙ですが💧
故にデータがあれば遠かろうが、近かろうが見えます✋
次にこちら

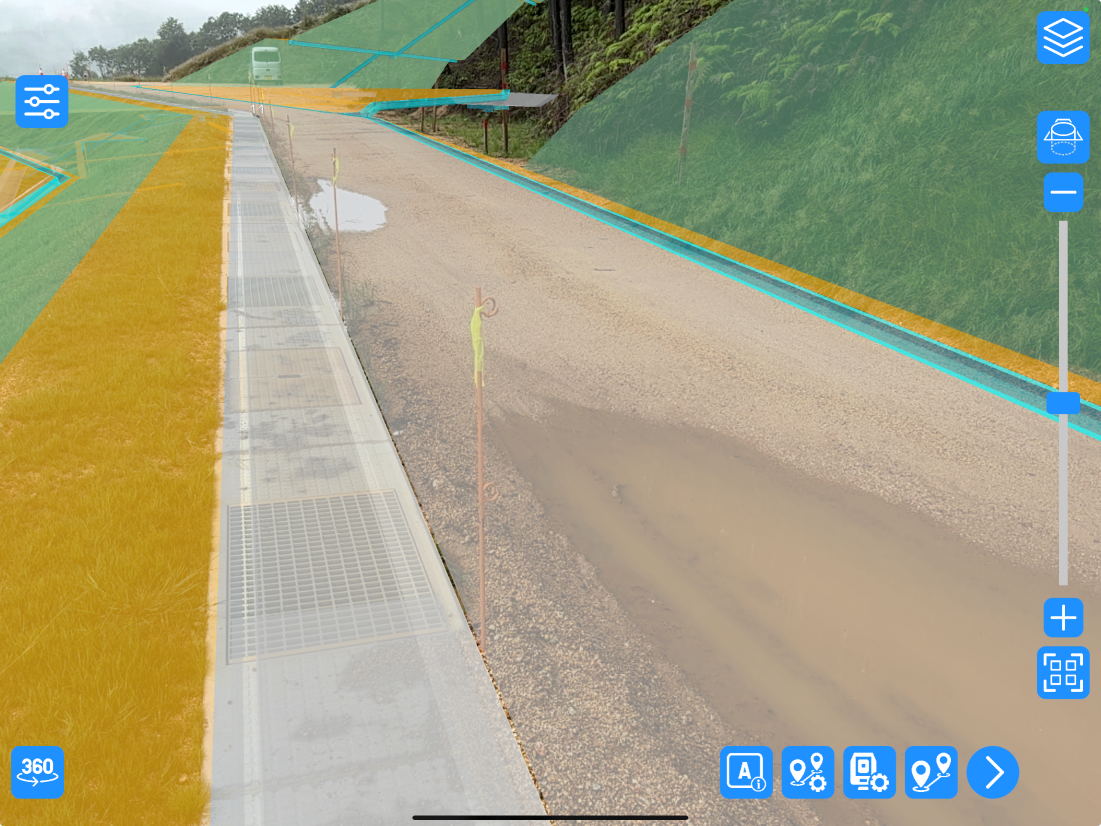

自由勾配側溝の角と方向で位置合わせしました。
画面右側の水路や桝は今後施工予定ですが、この画面を現場の作業員の方に見て頂ければ一目瞭然ですね👍
では、この位置から
位置合わせした時の2点目の方向へ進んでみます。
距離にして70m進んできました。
ズレてますね✋

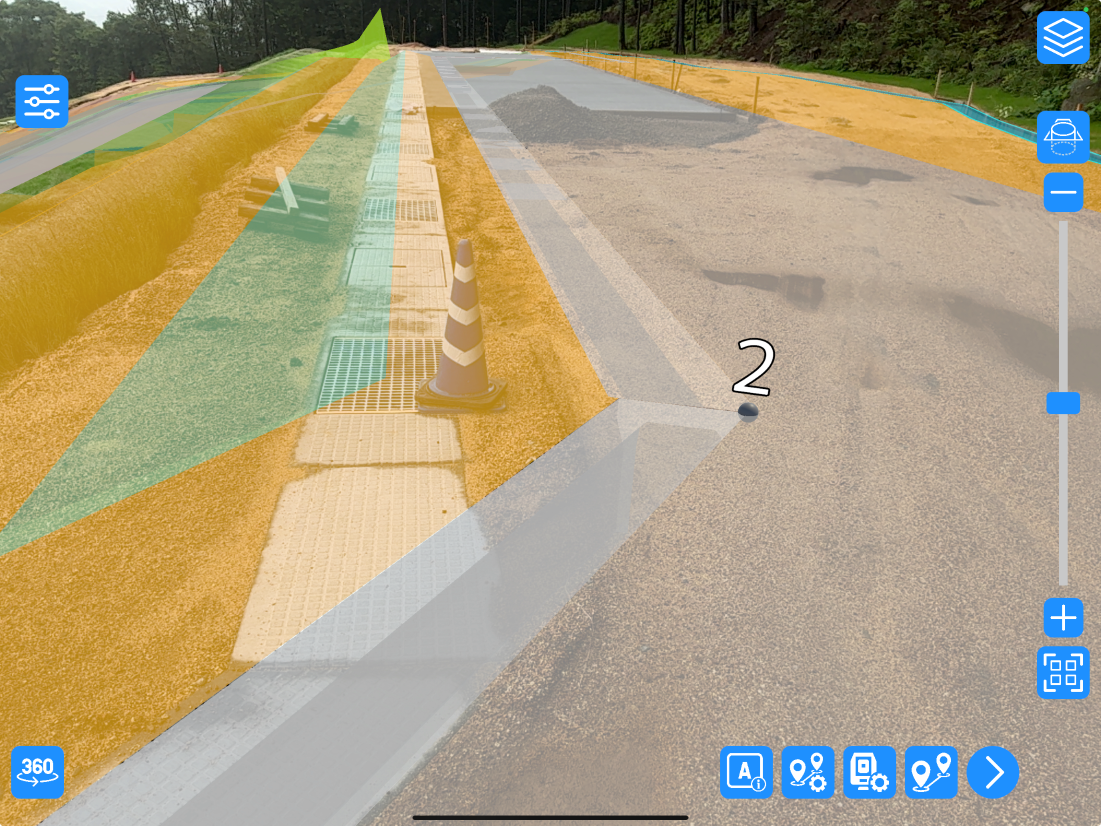

現地に設置済みの自由勾配側溝の角が
この2の印の所になります。
そら、当然の結果ですね。
常にGNSSで位置を補足してる訳では無いので😅
でもズレても安心して下さい。この位置で再度位置合わせをすれば問題有りません⤴️

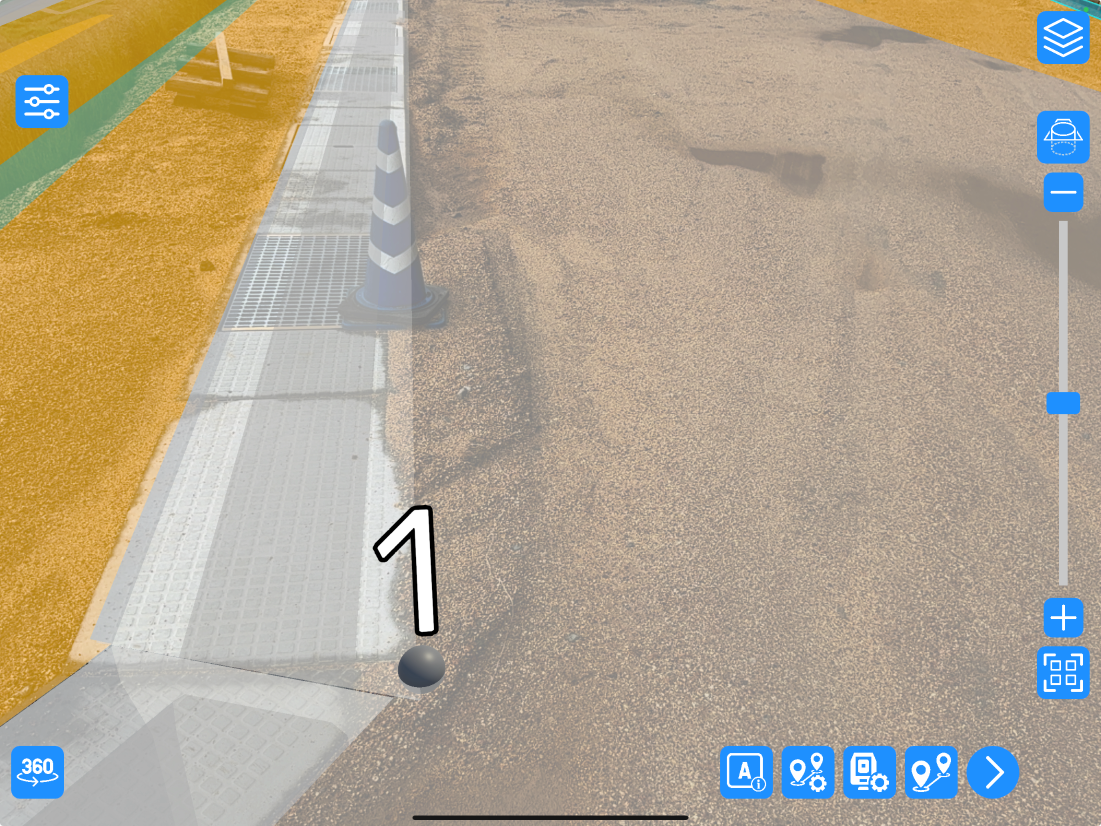

新たに、自由勾配側溝の角で位置合わせです。
