どもサイテリストぱんだ🐼です。

さて、皆さん。

SiTECH3D使ってますか！

サポートを受けて使い方をきちんと守れば便利ですよ〜✨

そうです。使い方を守れば✋

ぱんだはほぼサポートへ電話しないので、何回も書いてますが、ほぼ独学です（笑）

故に間違った使い方なんてしょっちゅうです💧

ただね、間違った使い方だからってデータが間違ってるとか、丁張り失敗したでは有りません👍

SiTECH3Dはトレースやコピーが基本なのでほぼ間違える事は有りません。

また、重要な所では別ウィンドウで色々聞いてくるので安心です⤴️

んが〜んが〜そんなの無視してClickの連打してるのがぱんだです（笑）

その間違い？スルーした為に起きた事を書いてみようと思います。

キーワードは横断属性です。

ここでピーン💡と来た方は素晴らしい⤴️

SiTECH3Dでは、横断を作成する際に計画層の所で横断属性を色々選ぶ事が出来ます👍標準で色々有りますが、どうしても作成してると足りない部分が有ります✋

そんな時に

あ〜ズバリの横断属性無いけど、データをさっさと作成したいからとりあえずこの横断属性でえ〜か😅
ってやっちゃうと😱😱😱

そうなんですよ〜後から困るんですよ〜😱

ただね、SiTECH3Dで作成したデータを快測ナビOnlyで使用するなら、自分が分かる横断属性で🆗です。
そこそこ！！
ぱんだはSiTECH3Dで自分で作ったデータで自分が快測ナビで作業をするから水路なら側溝、暗渠も側溝。

旧ぱんだは。
水系は側溝。
コンクリート系は擁壁。
大体この2つの使い回し（笑）

これでも快測ナビOnlyならなんも問題有りません。

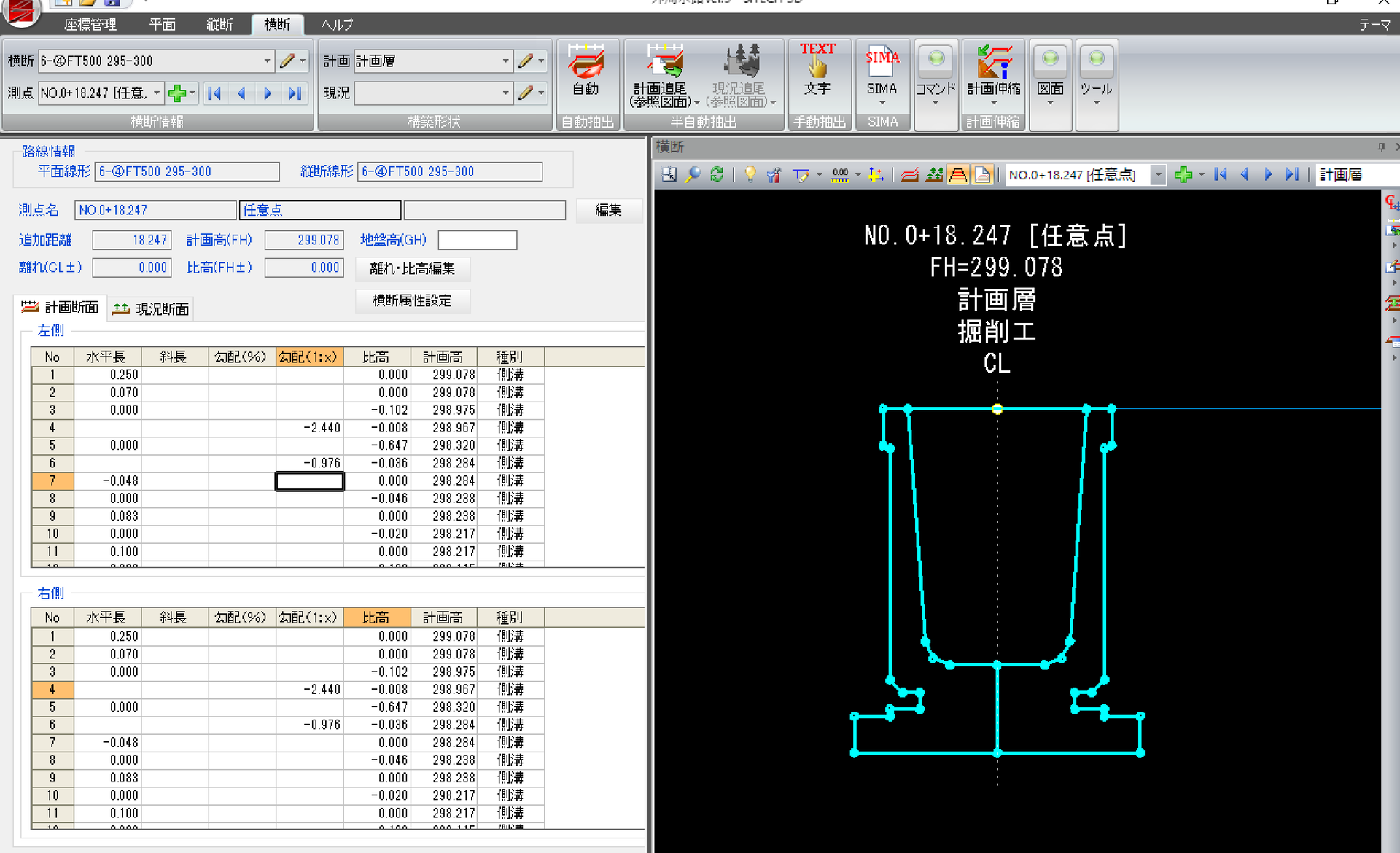

また、二次製品の水路のデータ作成する場合も　水路、敷モルタル、均しコンクリートも一筆でやっちゃう事も



こんな感じに（笑）

ダミーも使わないし、いっぺんに作るので計画層も分けない=離れ、比高差もほぼ使わないです（笑）
離れ、比高差を使わずダミーでやっちゃうことも（笑）

これでも現場で丁張り作業はなんちゃ問題有りません！バリバリ丁張り入れれます⤴️

なんや〜横断属性変えなくてもなんちゃ問題ないやんけ〜KENTEMさん👊
何なら横断属性無くてもえ〜やんけ〜KENTEMさん👍

ってな訳でバリバリとデータを作成して現場作業してるんですが・・・・・・

ここで、ちと問題が😱😱😱😱

KENTEMさん！！！
すいません！！横断属性必要です！

要らないって言ってすいません⤵️⤵️⤵️

そうなんです。快測ナビOnlyなら問題無いですが、これをSiTE-NEXUSへ転送すると😱😱😱😱😱

では。ここから

新ぱんだの作成方法です。



路線と工種は違いますが。

きちんとKENTEMの推奨の様に計画層を分けます。
更に、左右に構造物などがある場合はきちんと離れ、比高差を使って計画層を右と左に計画層を分けます。ダミーは使いません！

それをSiTE-NEXUSへ転送すると



こんな感じ。
ちと、身バレするのでモデルツリーは塗ってます。

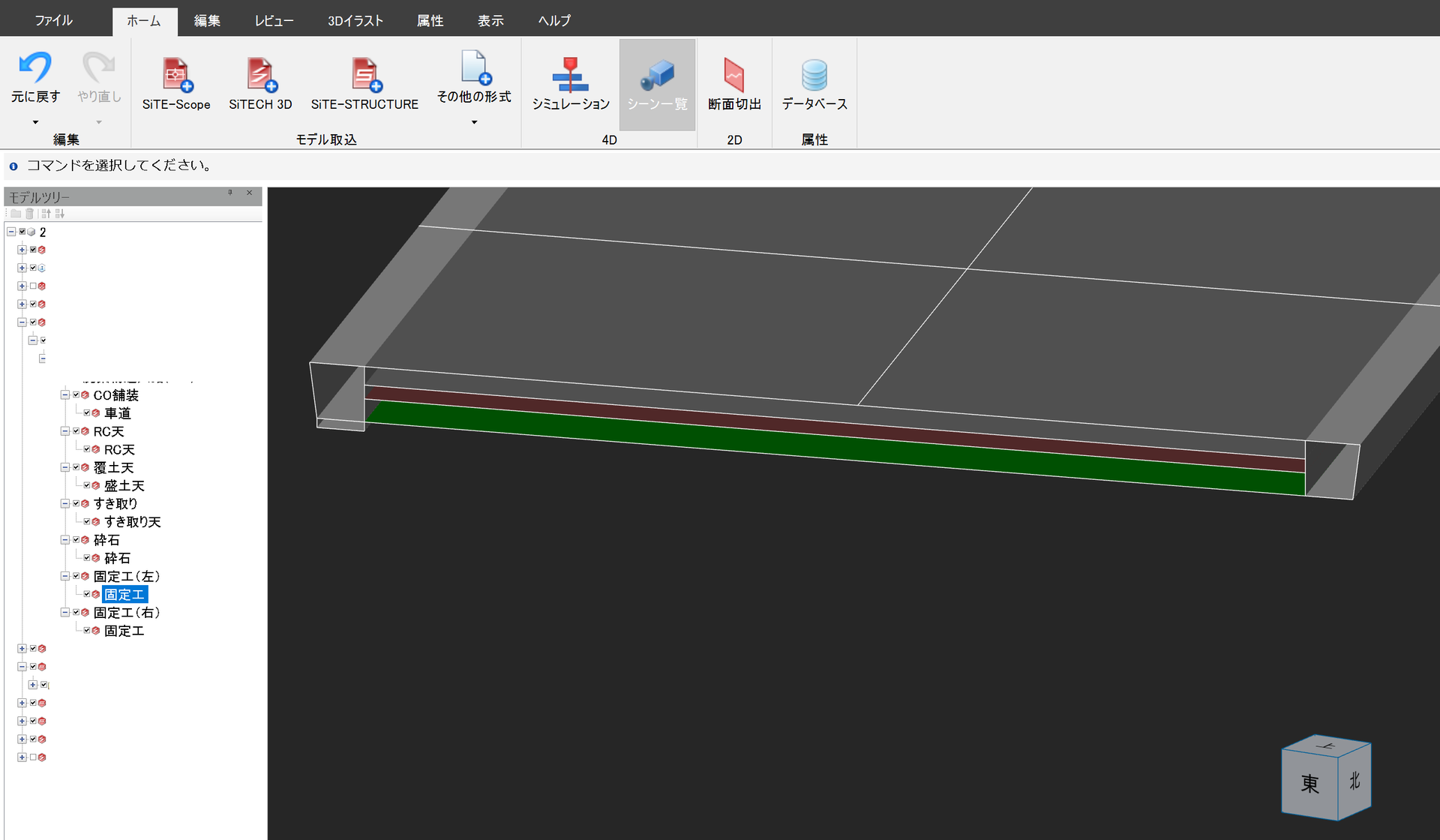

先程の道路を拡大します。



身バレしない範囲でモデルツリーの中を表示してます。

どうです、計画層毎に横断属性を変えてるので、モデルツリーの中もSiTECH3Dと同じ様に表示されてます。

これが計画層毎に横断属性を変える意味です。

っと、ここで。

快測ナビOnlyなら計画層を変えなくても問題無いと言いましたが、いずれくるCIMの🌊に乗るなら、時間がかかりますが、細かく計画層を分ける事をお勧めします。

いや！！🌊に乗らなくても計画層を分けて、横断属性を細かく設定するのをお勧めします。

また、基本の中に横断属性が無い場合は現在は自分で作成した横断属性をテンプレートとして保存も出来ます⤴️って、ぱんだが知らないだけで、ずっと前のバージョンアップから出来てたのかも知れませんが😱😱
更に計画層を選ぶ？作成する時も色々と聞いてきます。

最後に！！！

細かく計画層を分けて、横断属性を設定しましょう😄

旧ぱんだが作成したSiTECH3Dのデータを新ぱんだは文句を言いながら変更してます（笑）

こんな無駄な作業しなくて良い様に、きちんとサポート受けて作成する事をお勧めします👊👊👊

ではでは、最後まで読んで頂き有り難うございます😊

本日もご安全に👷‍♀
