どもサイテリストぱんだ🐼です。

始まりしたよ〜ぱんだのSiTECH3Dネタ😄

お役に立たない様なネタばっかですが（笑）

では、どうでも良いようなを記事が始まりますよ⤴️

まずはこちら


ある現場の底盤を整地するTINデータです。

んでもってこの整地後に管を整地した高さにそのまま置いて設置します。

どんな計画や〜って笑われそうですが（笑）

ぶっちゃけ、整地した後に管を置くんだから管のデータなんて無くても大丈夫です。

んが〜ぱんだはどうしてもその管の3Dデータを作成したいんです！！

その3Dデータで施工はしないですけど😅

だって整地した後の地面に置くだけだから、CAD測設やライン測設で管の通りや折れ点は出ます。

では〜作るぞ〜！！！

ん？んん？？んんん？？？

はて、TINデータの任意の位置の高さ出たっけ？？
答えは出る様な、出ない様な🌀

曖昧な答えですいません。

では、こちら



ポール立てて見やすくしてます👀

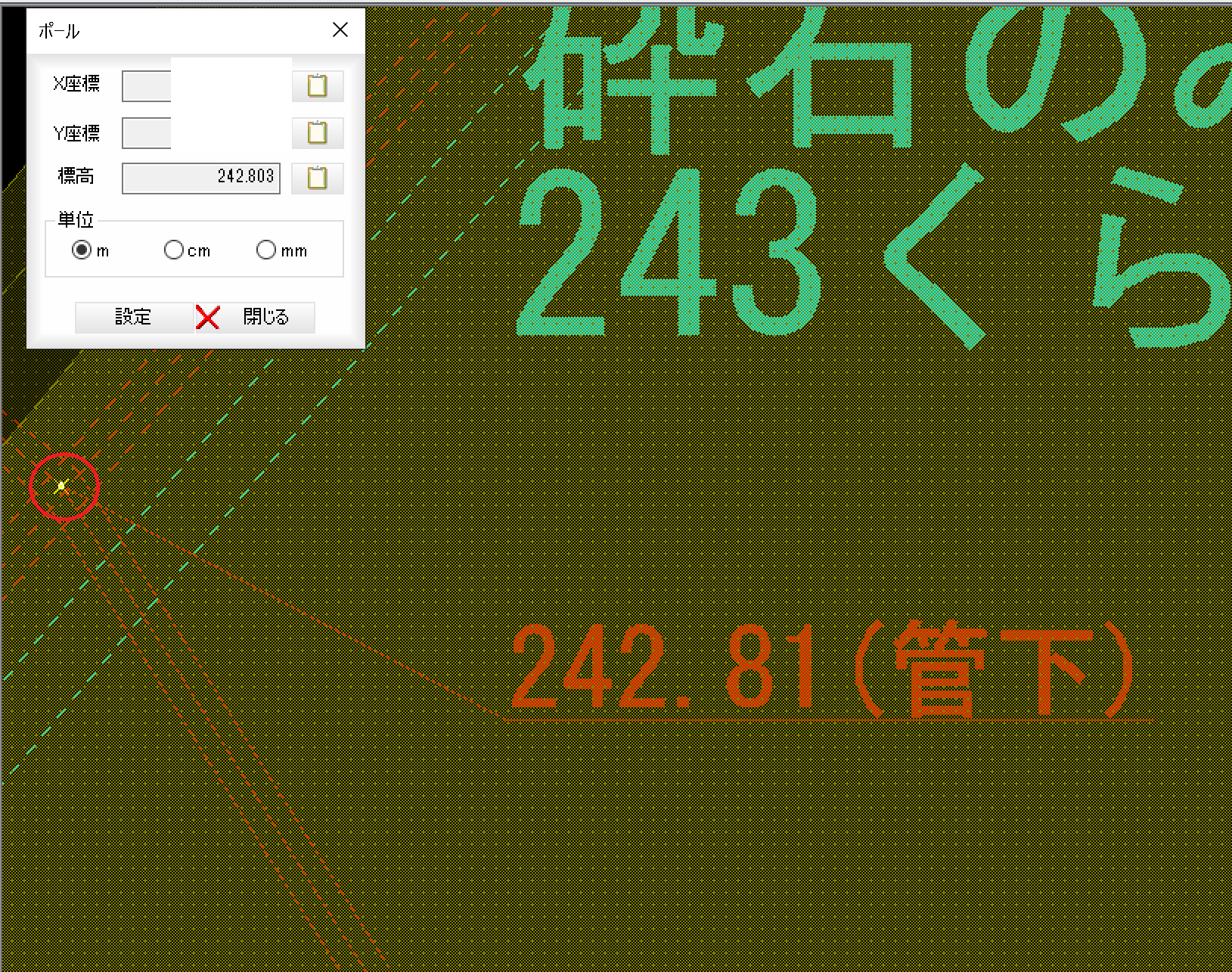

このポールの位置の高さを選ぶには、スナップを面上だけにして2D図面上で選択すれば出ます。

確認してみます。


あらかじめSiTECH3Dで計算したデータもの誤差は1cm位ですね。

まぁ〜土相手なので、ここまでの精度は誤差範囲ですね⤴️

出ると言ったのは、この様な方法でTINの途中でも高さが出るからです👍

では、出ないと言った理由は？
それは重ねた2D図面とTINデータで面上だけのスナップにすると、細かく言えば2D図面上の端点では有りません。
なので、若干の位置誤差があります。多分1cm位なんでしょうけど✋どれだけ拡大して選択するかによりますが。

さて、先程SiTECH3Dであらかじめ計算してたって書きましたが、どうやって？？ってなりますよね〜🌀

それはね。
SiTECH3Dで管を布設する路線を組みます。
どうせ後からSiTECH3Dで管のデータを作るから。

あれ？？路線組んでも布設する高さが分からないのにどうやって？？
ってなりますよね〜

ここからが今回のメインですが、もうお分かりの方も居られると思いますが、簡単に説明します。

路線を組んだら高さは、適当に入れて横断へ行きます。

横断へ行ったら、現況をSiTECH3DStudioから排出したサーフェスデータを使って作成します。

現況って名前なので、工事前の地盤って雰囲気ですが、計画のサーフェスを読み込めば名前こそ現況ですが、実際は計画サーフェスです。

サーフェスから現況（計画地盤）を作成すれば！！！

あら不思議勝手に各横断に地盤高（計画）が入ってるじゃないですか💡

そうなるとその地盤高が整地後の地盤高であり、管の計画高になります。

後は、その地盤高を使って計画縦断高を変更するだけです😄


って、書いてて何を言ってるのか分からなくなってきましたが（笑）

この方法で出したのが先程の図面に描画されてた標高です。

まぁ〜余り拘らないなら、SiTECH3DStudioの面上の標高を読取り、SiTECH3Dで最初から計画高を入れるのが早いですね⤴️

今回もどうでも良いようなを話を拝読頂き有り難うございます😌

ではでは、本日もご安全に👷‍♀
