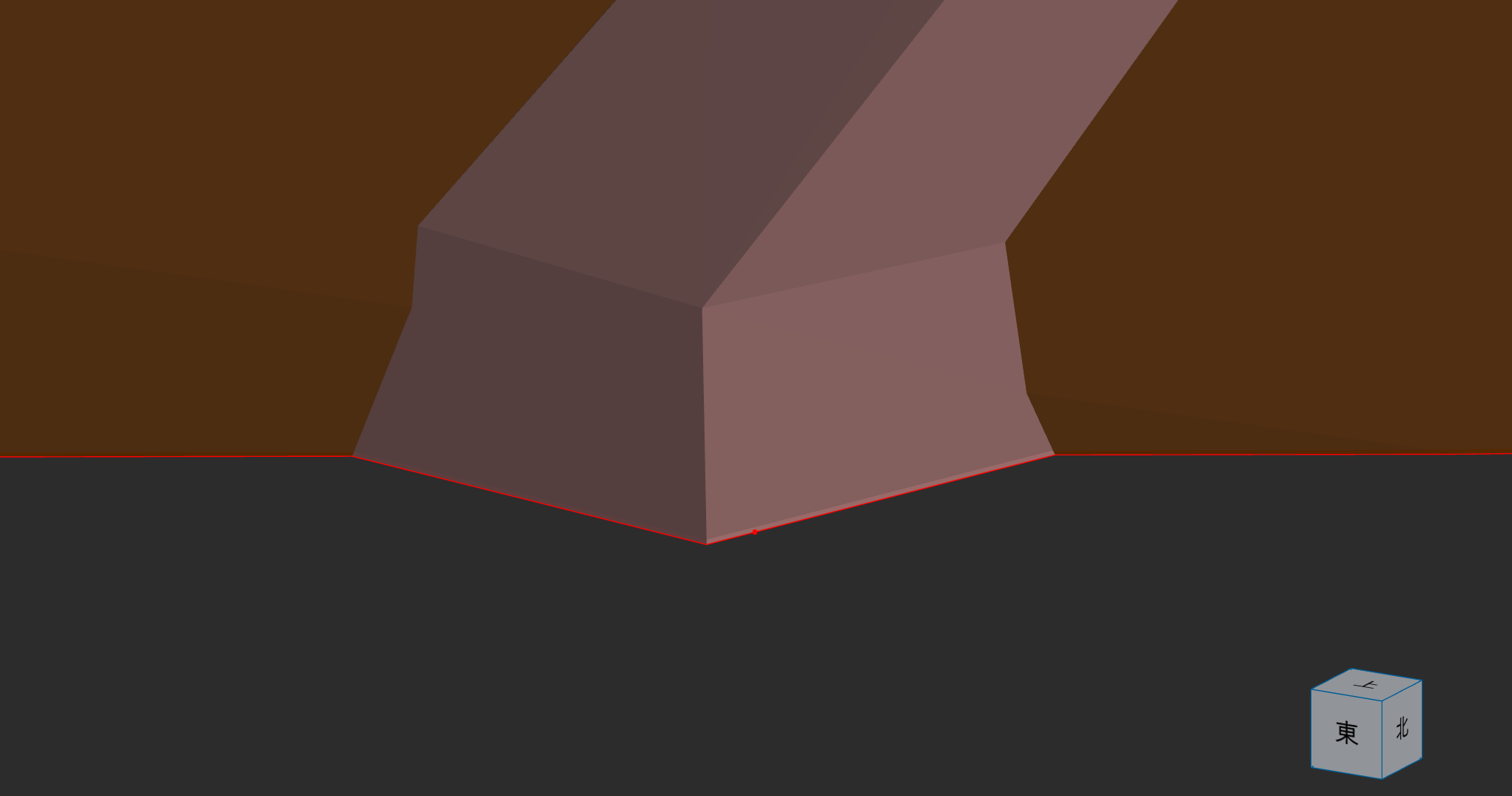

こちらは前回の記事で計画を計画地盤まで自動伸縮で伸ばした写真になります。


ここで。何故伸ばす必要があるのか？をちと、語りたいと思います。大前提で現場作業目線です。出来形や数量等からの考え方は無視します。

まず。
◯現場でICT建機を使わず、また丁張りとスプレーで対応する場合は。

△答えは伸ばす必要は全く有りません✋
伸ばす事になんの意味も有りません。
快測ナビで床掘の際に、丁張りなりスプレーで位置出しを行うだけです。


では、現場で少しでも楽をする為にICT建機等を使う場合は。

△答えは伸ばして、更に伸ばし過ぎないようにしないと駄目です。


では…具体的に。



分かりやすくする為に形状を別な計画にしてます。

計画地盤の高さに合わせてVカットの形状に伸縮してます。

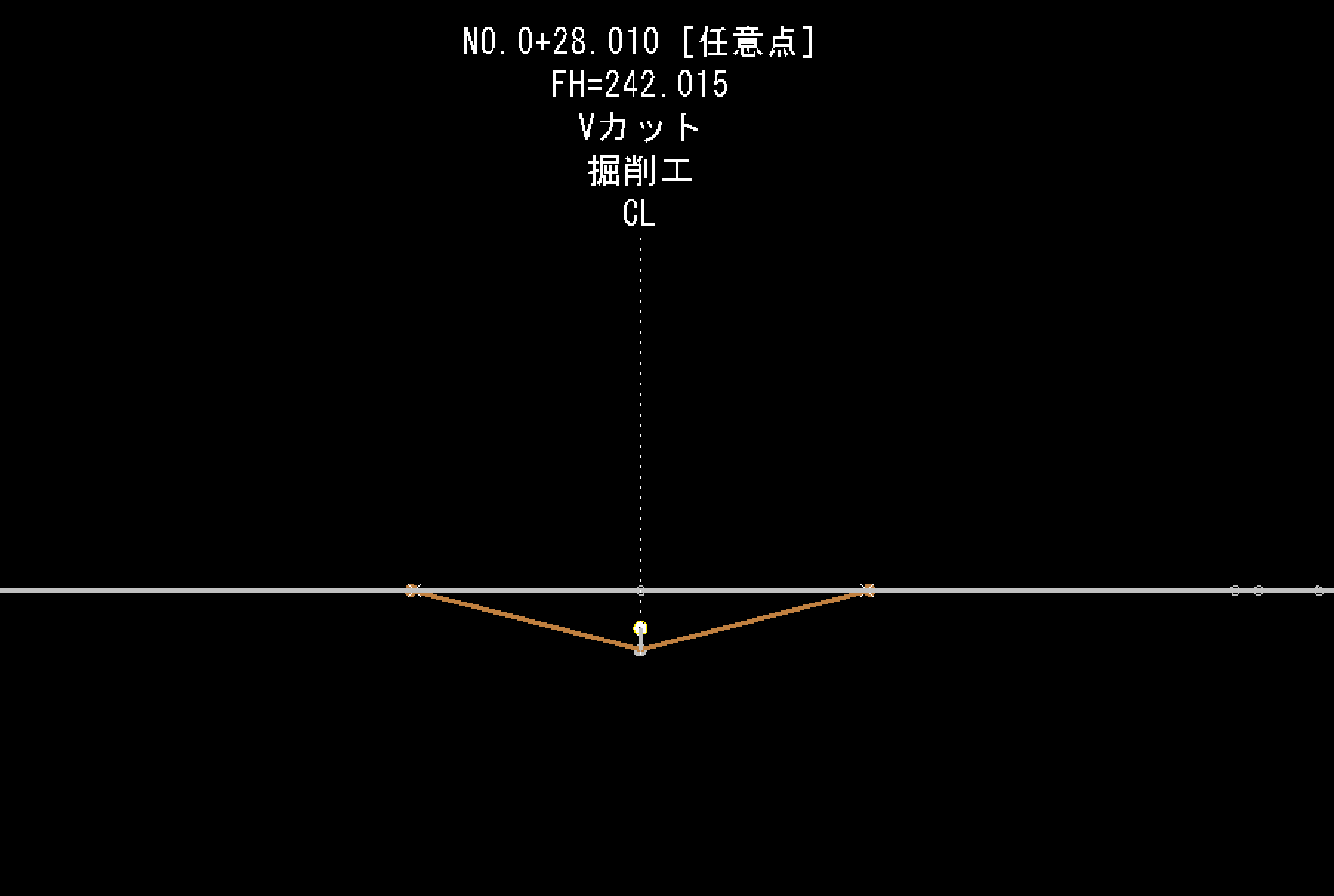

灰色が計画地盤。茶色が計画のVカットです。


ICT建機に送るデータでこの様なデータはあり得ません。

計画が上下に2本ある事は。

仮にあり得るとしたら。
灰色は灰色で。茶色は茶色と分けて2つ転送して作業の時に、データを切り替えてやれば問題有りません。

ただ、1つの計画で行うならこれでは駄目です。
灰色の計画もVカットの所で切断してやる必要が有ります。

また、Vカットが計画地盤から飛び出してても駄目です。

SiTE-NEXUSの画面ですが。



みて分かる様に、底盤の計画とVカットのデータが1つの計画層になってます。
これならICT建機に送っても問題有りません。

では、VカットのデータはSiTECH3Dで計画のTINを使って自動伸縮しましたが。

逆に底盤の計画をどの様にカットするか？

それはSiTECH3DStudioにSiTECH3Dのデータを取り込んでTINを変更します。

ここでは、作業方法については割愛しますが。
簡単に言うと。

SiTECH3Dから計画を読み込んで分割を行います。

2つの計画がぶつかる交点で自動分割してくれます⤴️
複雑な絡み合いの交点でも面と面を選べば自動分割して新しい面を作成してくれるのでここで言うならVカットの上部の面を削除するだけです。

この作業のも電卓は入りません🎵
マウスだけで作業出来ます👍

いや〜便利ですね😄

自社にICT建機が無い場合、またはリースしてICT建機を使わない場合は、上記の作業は不要です。

ただし！大前提は丁張り、位置出し等の現場作業の場合です。

土量等の把握になると上記作業は必須です❗

って、熱く語るぱんだですが、細部まで理解してるかって言われたら独学なので間違った方法だと思うので、きちんとサポート受けて、聞いて、教えて貰って下さい✋
