SiTECH3D Vol.115 : SiTECH3Dと快測ナビの活用

どもサイテリストぱんだ🐼です。

では、早速参ります。

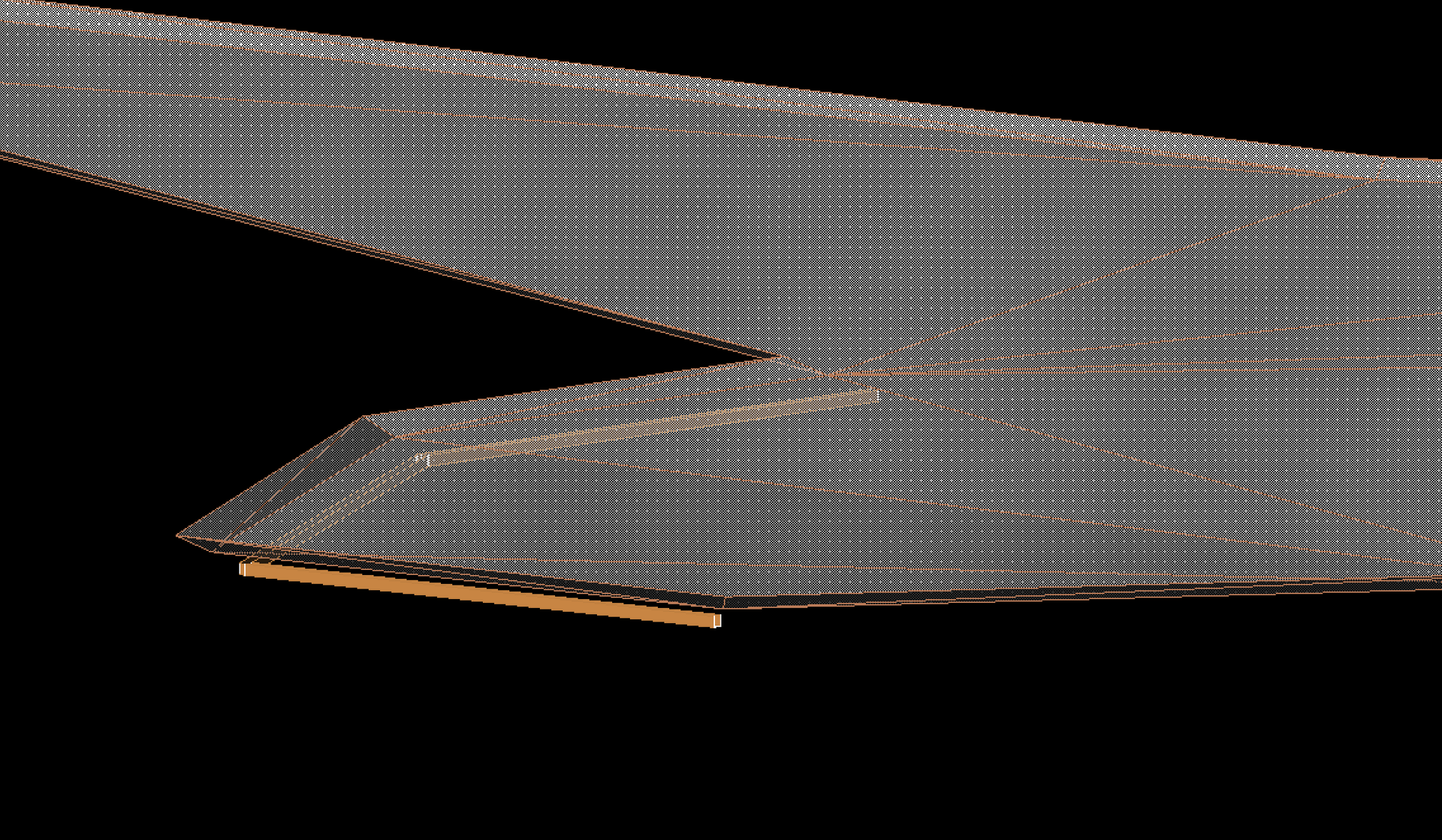

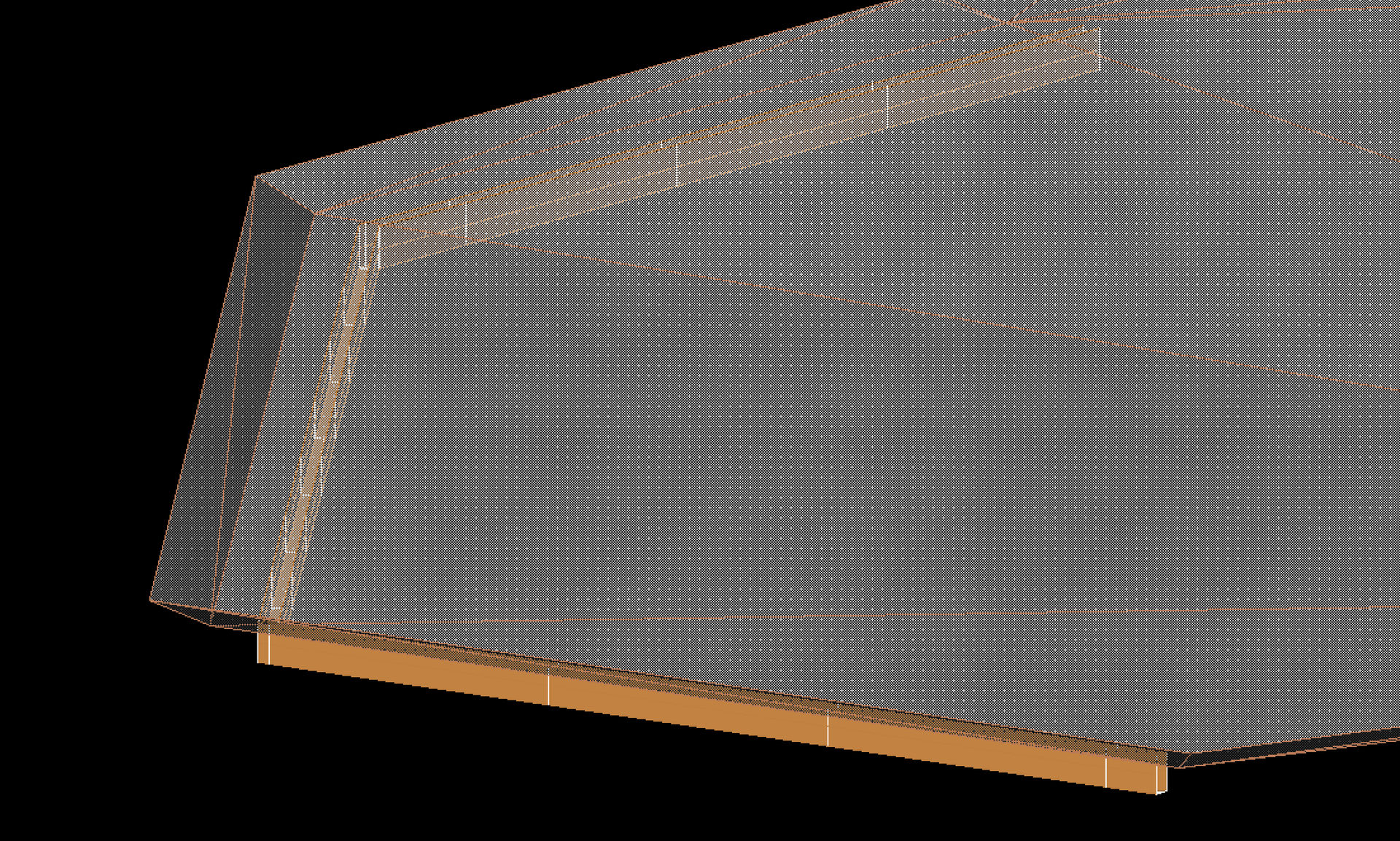

前回アップした画像ですが、この計画のサーフェスはSiTECH3DStudioで作成したデータをSiTECH3Dに取り込んでます。

また、SiTECH3Dで作成したこのデータで現場作業は何1つ問題有りません。

計画のサーフェス地盤より下に有りますが、快測ナビを使えば無理に計画のデータを現況地盤や計画地盤まで延長する必要は有りません。

しかし、今回はちとこの床掘のデータに計画のTINデータから計画地盤線を作図してみます。

作図出来ました⤴️

作図したって言っても、ぱんだがしたのはマウスを使ってクリックしただけです✋
10秒あれば計画地盤や現況地盤を作図出来ます。横断が仮に100本あってもマウスでクリックするだけで終わります、電卓も筆記用具も何も要りません。マウスだけです😁

楽ですよ〜SiTECH3D✋

ただ、大事なのは。

現況地盤のサーフェス所謂TIN

または、計画地盤のサーフェスが必要って事です。

TINデータさえあればそのTINデータから色々な事が出来ます😁

話は戻って

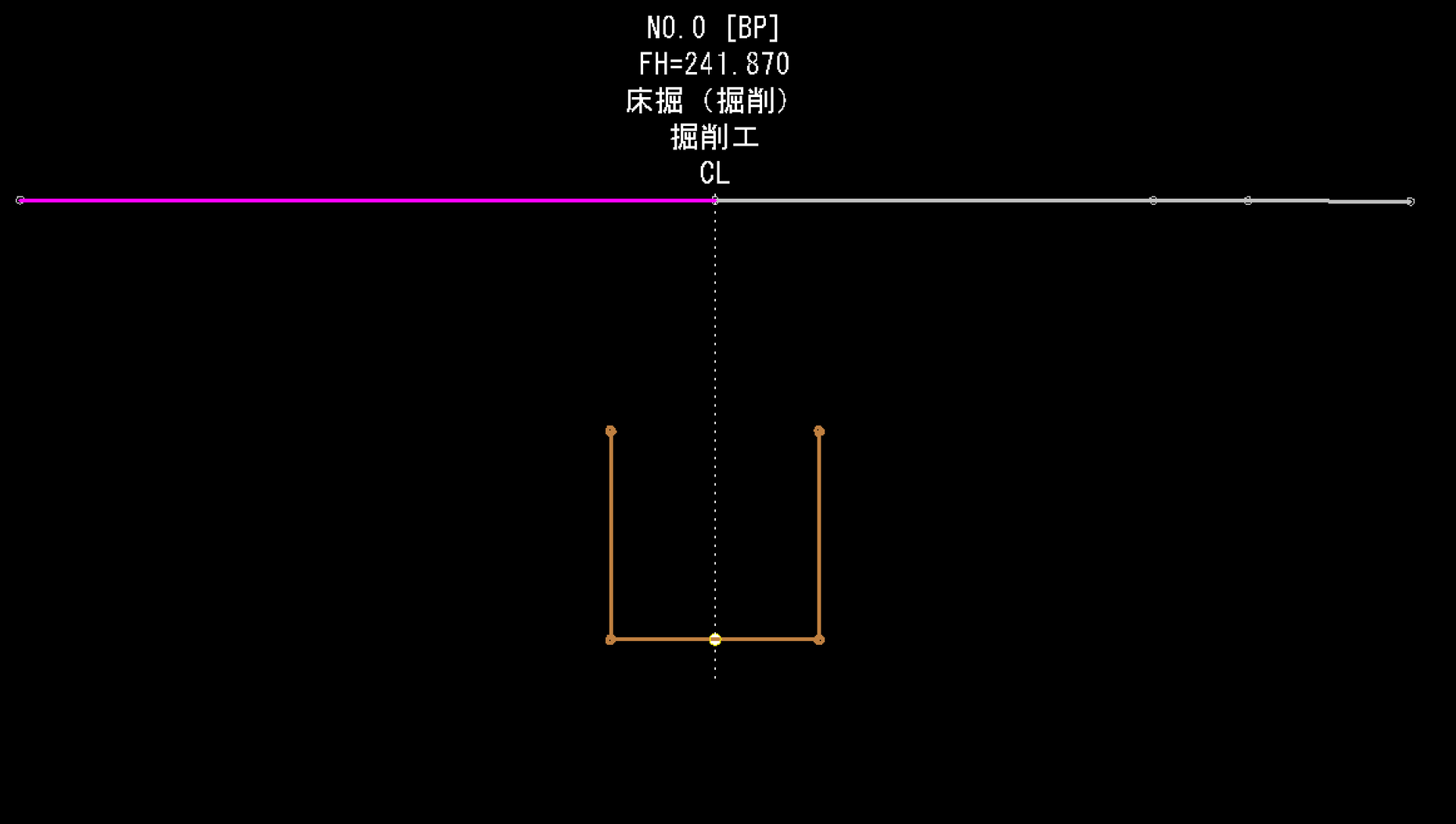

計画地盤が床掘より上に有ります。

床掘のデータが0.3m角なので見た感じ計画地盤から床掘面まで0.7m程ですね。

先程も書きましたが、床掘の計算線が地盤まで届いて無くても現場は全く困りません⤴️

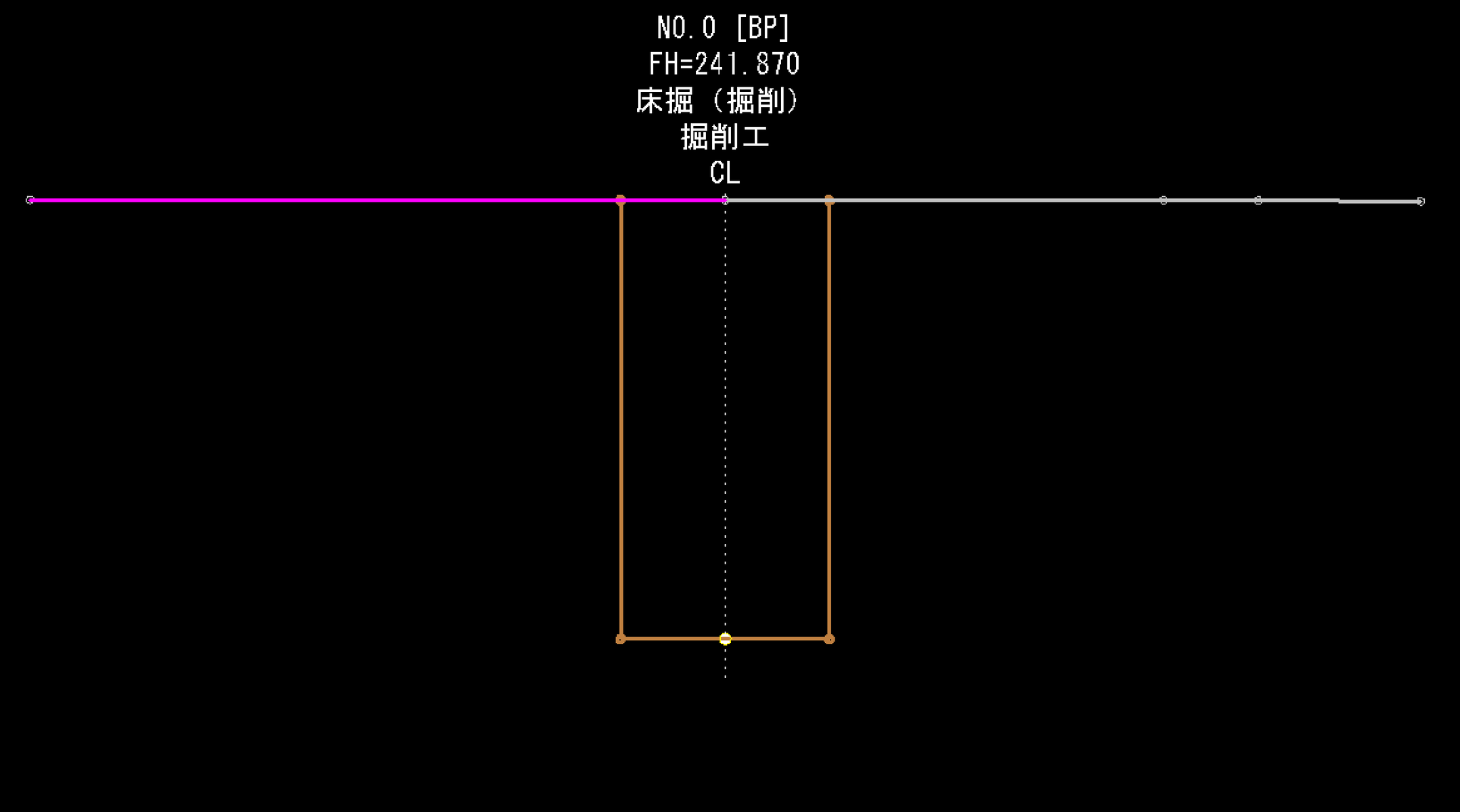

ですが、試しに？たまには？計算線を地盤まで伸ばしてみたいと思います。

伸ばすって言っても電卓も使わないし、筆記用具も入りません（笑）

マウスでクリックです。
