新しく計画が発生したのでサイテック3Dでデータを作成します。

では、こちら



断面ですが、至って簡単な掘り方？床掘です。サイズは縦横が0.3mです。

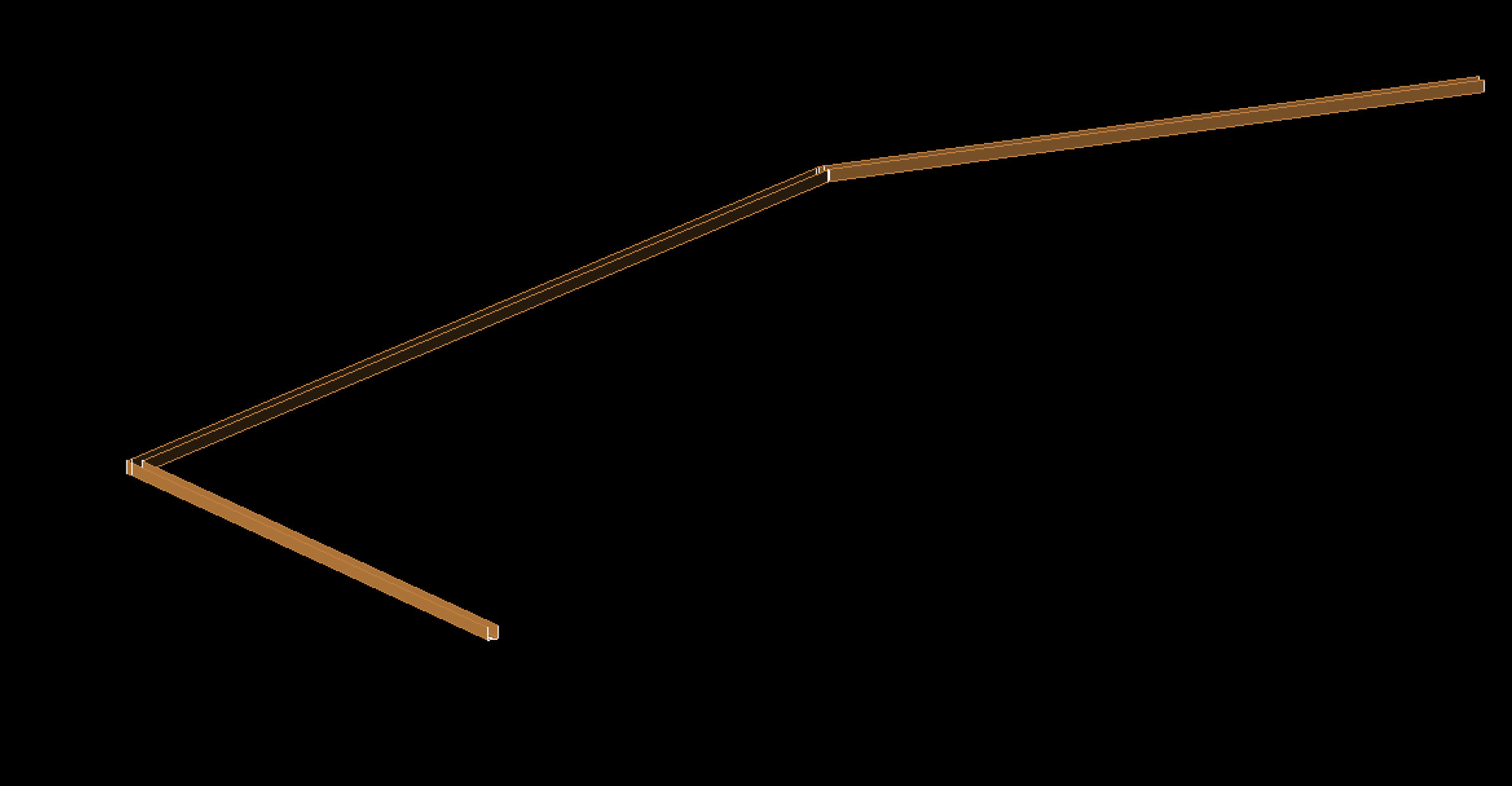

では、3Dで表示します。


これも至って簡単な路線ですね。

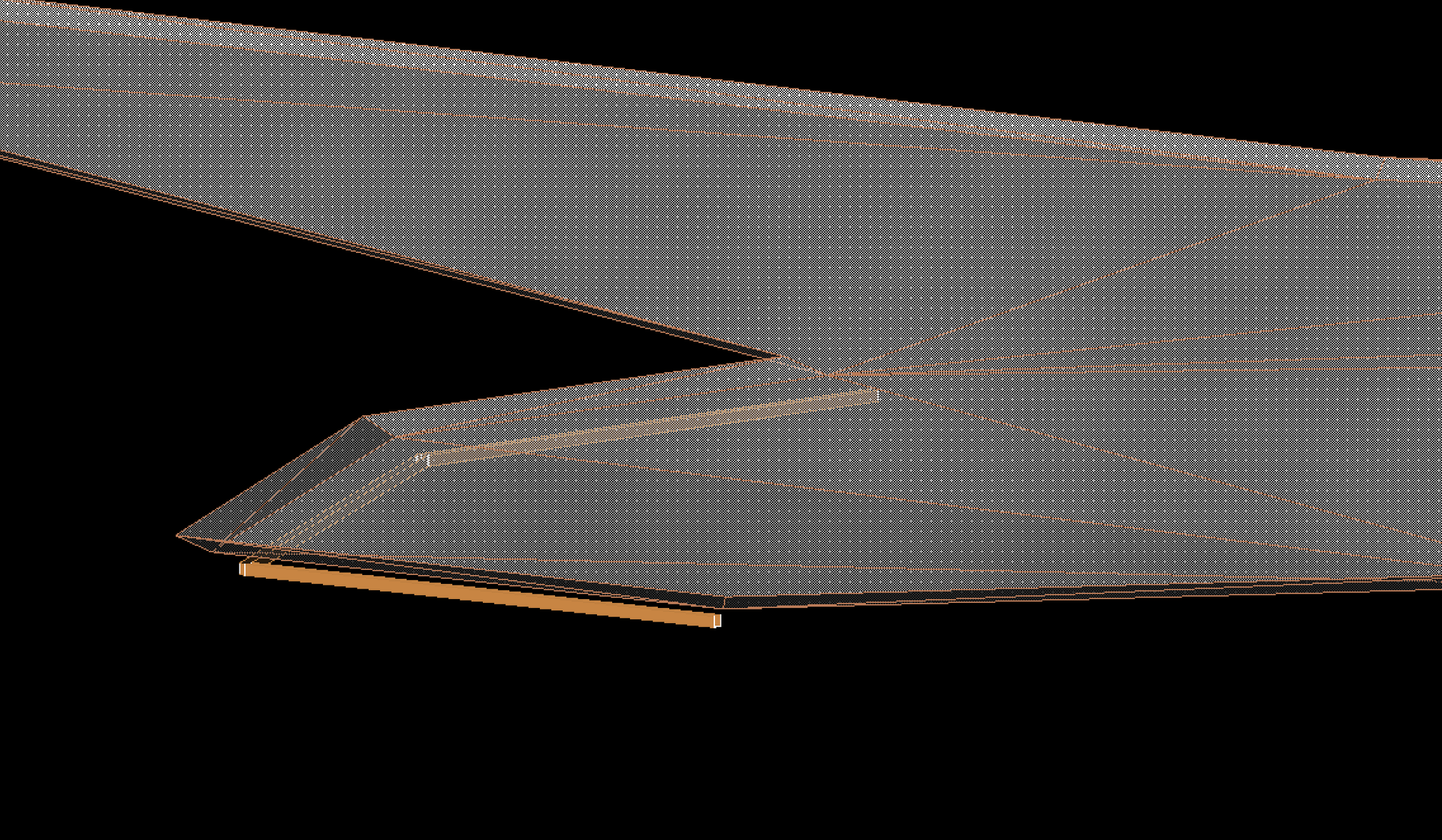

では、次に、この床掘のデータに周囲の計画サーフェスを表示させてみます。



なるほど。この計画のサーフェスの下に先程の床掘が入るのが分かります。

説明すると。

この計画サーフェスは底盤で、その下に暗渠排水の計画で先程の床掘をします。

計画をした人が一応各場所での床掘の標高を計算してますが、この床掘が底盤の計画より間違い無く下にあるかどうかの検証です。

単純な底盤のサーフェスなら問題無いし、この床掘が単体で入るなら何も問題ありませんが、他にも構造物や排水構造物がクロスしたりするので検証は絶対必要です。

2D図面でも勾配や位置から床掘の高さ任意の位置で計算できますが、SiTECH3Dなら手計算は一切不要です。

あらかじめ決まっている路線、標高を入力して先程の様な横断を一箇所作成すればあとはコピーすれば終わりです。

そして、ここの高さが知りたい、ここの位置でクロスするからここの高さが知りたいって場合は断面変化点作成を選んで追加したい位置をクリックすれば全て自動で計算してくれます。

昔で言う案分の計算はSiTECH3Dでは全て自動でしてくれます😁

そしてそのデータを快測ナビに転送すれば、計算上は折れ点、変化点等の位置の標高や位置しか無くても、縦断方向、また横断方向に対して1ミリ単位で位置と高さが出ます⤴️

また、先程快測ナビで位置がどこで1ミリ単位でも出ると言いましたが、どこでも丁張り、どこでもナビの基本概念として座標と言う概念は有りません。

座標で誘導、位置出しでは無く、追加距離、センターからの離れ、構造物の位置で誘導されます。

選んだ構造物、選んだ位置へ誘導され、選んだ位置の標高からの比高差で表現されます。

快測ナビを使った事無い方には少し難しい表現になりますが、どこでも丁張り、どこでもナビ等には、座標と言う概念は有りません。故に快測ナビとSiTECH3Dを使った普段使いのICTには前日に、または丁張り設置する度に座標計算は有りません✋

説明が下手ですね⤵️
これについては、デモをすればご理解頂けると思います👍

まだの方はKENTEMさん、または代理店等に問い合わせして下さい。

って、いつか書いた様な内容ですね（笑）
