ぱんだはサイトストラクチャーの使い方でKENTEMさんのQ＆Aにあるような使い方はしてません！

以前にも書きましたが、座標は現場座標にしてます（笑）

んでもって、サイトストラクチャー内でメッチャ沢山モデル作成してます😅

多分ですが、構造物毎でファイルを作るのが正解なんでしょうが、写真を見ての通り、沢山構造物を配置してます😅

何故かって？？

このファイルをSiTECH3DStudioへ転送して完成形の3Dを作成する為です。

さて、今回のお話はRのかかった二次製品の水路の作成です。

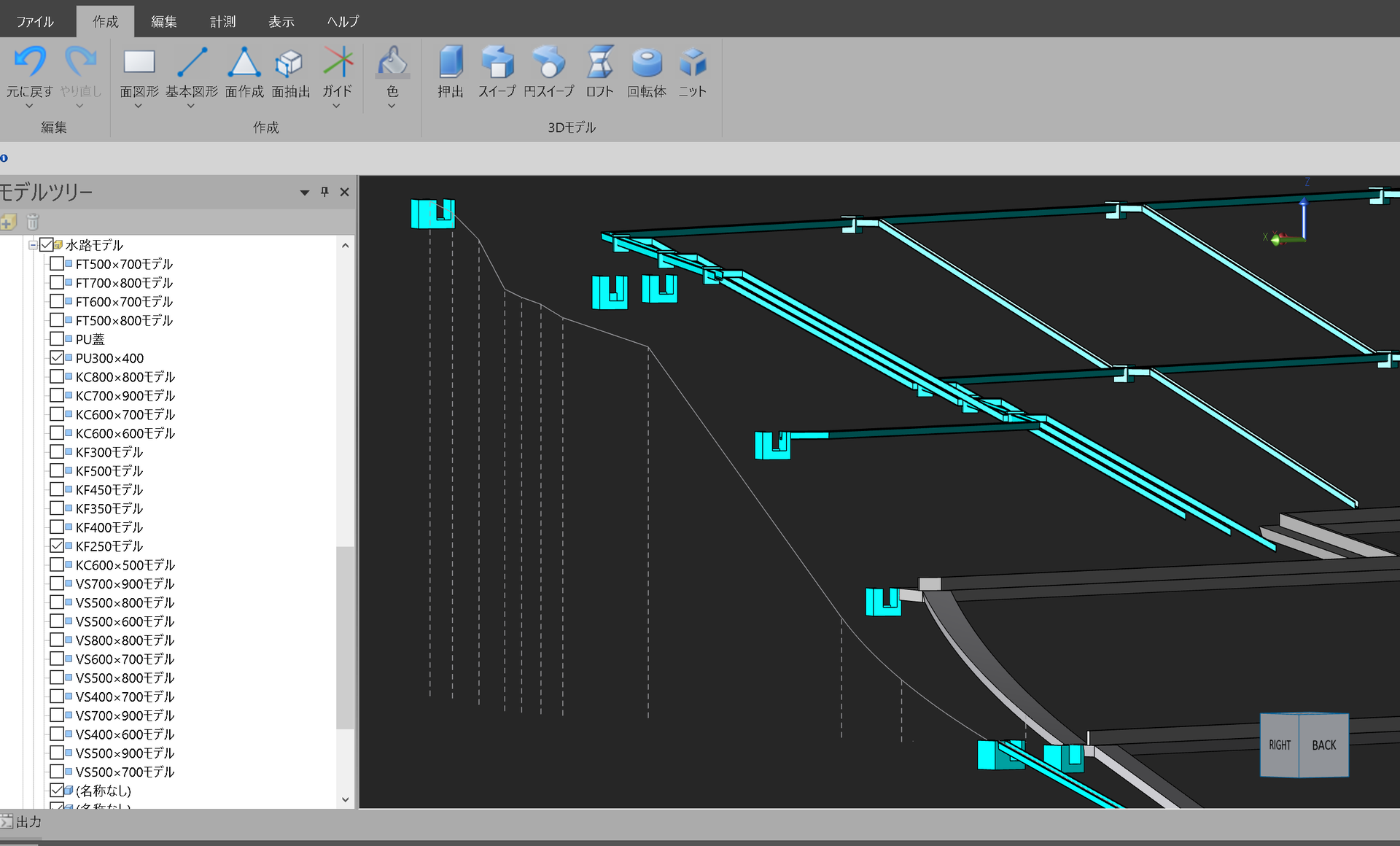

写真の1番手前の下の枡から左1番上の枡に向かって水路を作成します。

下の枡からいきなりRがかかってて、その後は直折れです。

下から点線が立ち上がってますが、配置した2D図面から折れ点の箇所でガイド線を立ち上げて線を結んでます👍

その結んだ線が水路の天端でスイープするパスになります。

スイープに付いては割愛します。

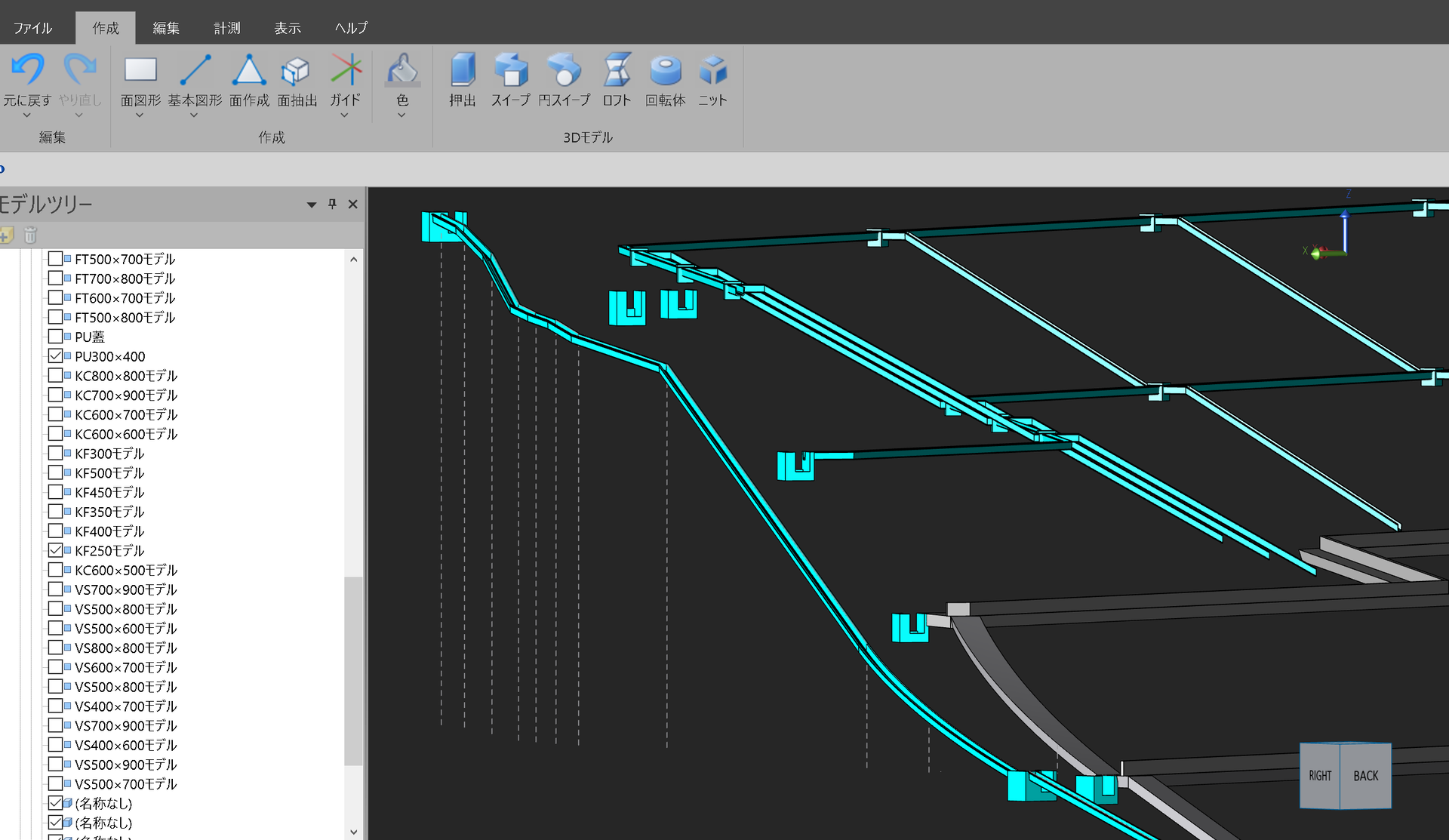

では、スイープ完了後です

簡単に作成出来ました👍

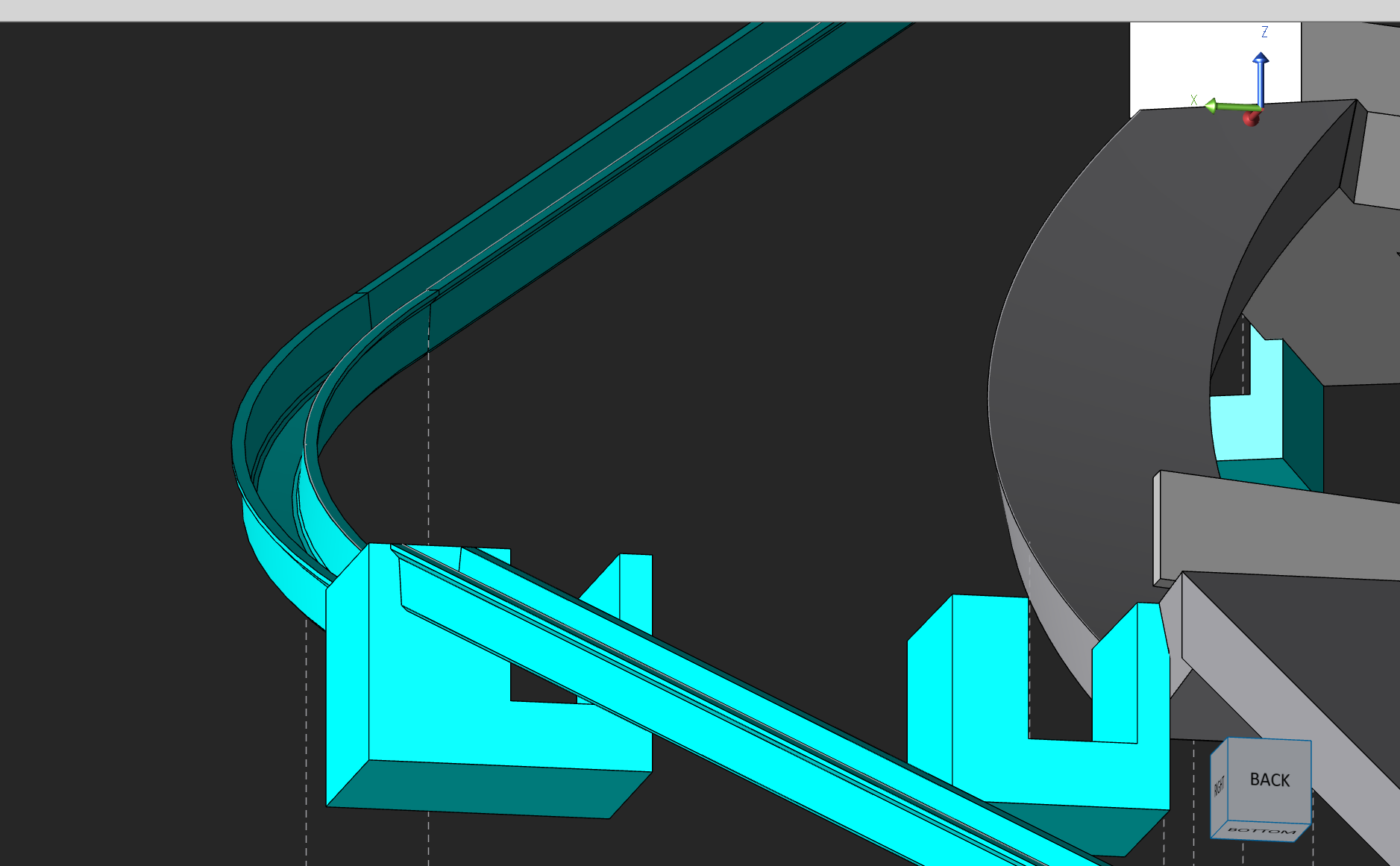

R部分を拡大してみます

良い感じにキュイーンて回ってます✨

さて、このRの構造物作成ですが。

ぱんだなりの手順は2D図面からの構造物までの高さのガイド線を立ち上げる。

ガイド線を線分で結んで行く。

後はスイープ。

おっと！肝心のR部分ですが、基本図形の中に3点円弧があるのでそれで立体的に円弧を作図してます⤴️

クロソイドになると・・・・

ってか、SiTECH3Dで作成したらメッチャ簡単なんですけどね〜😄

ちと、勉強の為にサイトストラクチャーで円弧と直線の混合のスイープしてみました😄

最後にこの方法は公式な作成方法ではありません。故に遠回りなやり方だと思います（笑）

もっと簡単な作成方法はサポートへ電話すれば教えてくれます👍

ではでは、本日もご安全に👷‍♀
