どもサイテリストぱんだ🐼です。
今回の記事は！かなり濃厚です。
上手く説明出来るかどうか😣
簡単に言えばSiTECH3Dと快測ナビの真骨頂を見た！感じた！体験した！って話です。

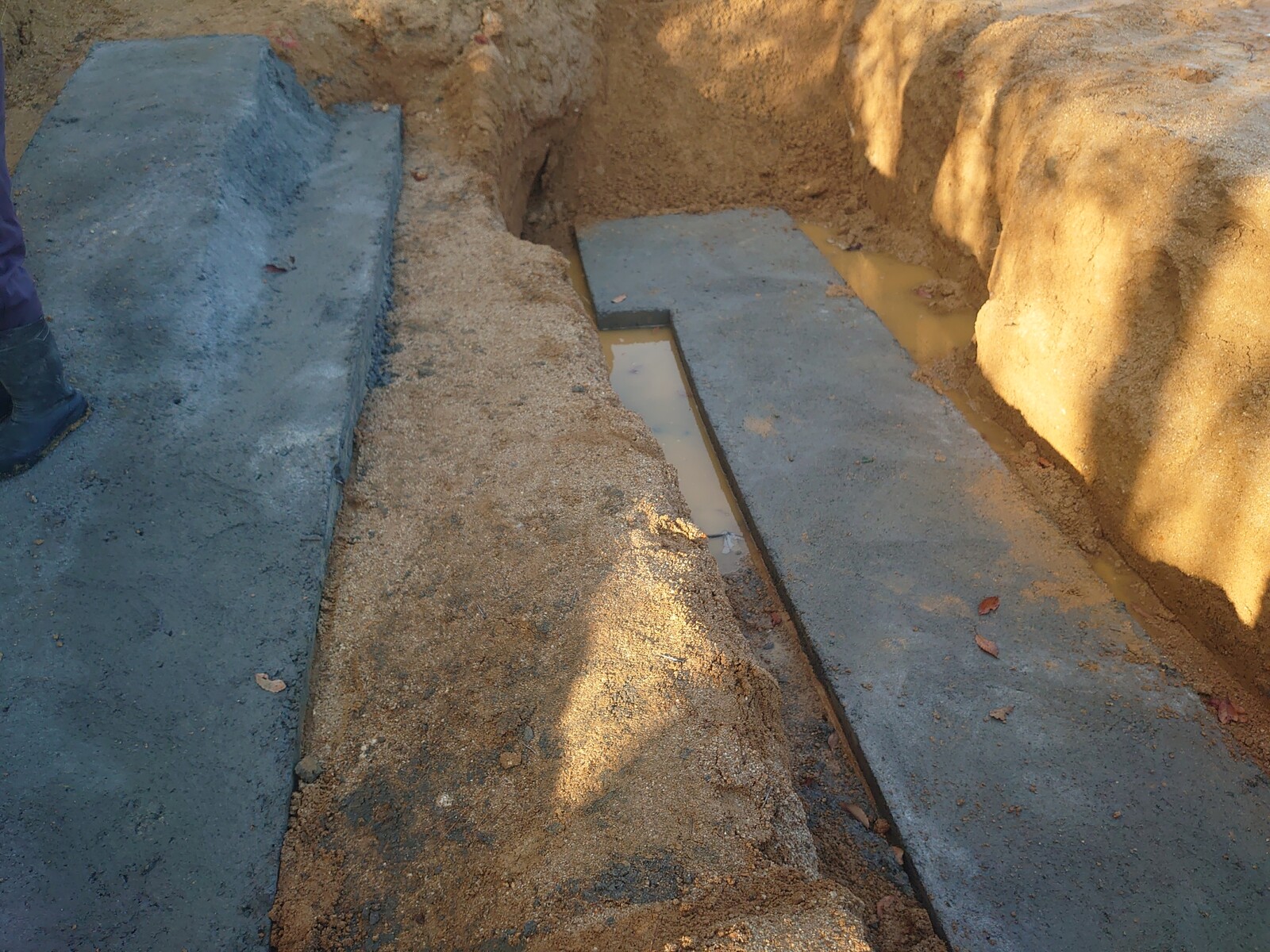

現場の写真です。
かなり分かりにくいですが、向かって左端に水路の均しコン、ひっつく様に真ん中が水路に付属する張りコンの均しコン、そして右端が水路の均しコンと奥に桝の均しコンがあります。
別角度から

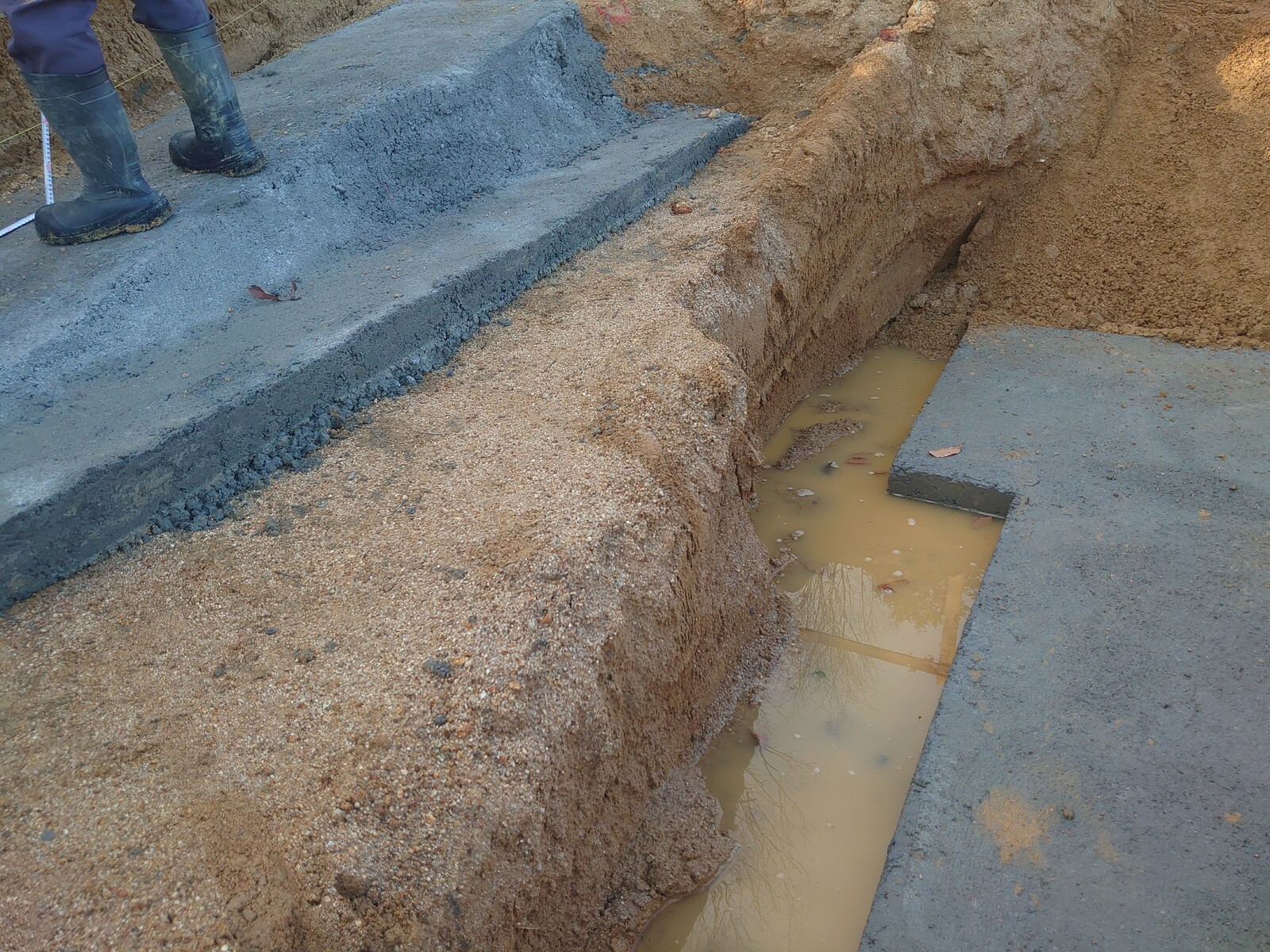

左端の水路の均しコンはかなりの勾配で上がってるのが分かります。そしてそれから繋がる様に張りコンの均しコンがあります。
右端の水路の均しコンと桝の均しコンはレベルです。
この4つ！
水路の均しコン×2、桝の均しコン、張りコンの均しコンを同時に施工？位置出し？を行いました。
これでもまだ分かりにくいので横断で見てみます。
この様な配置関係になります。
このデータはSiTECH3Dで作成しています。
路線は2路線、左側と外側になります。
この2路線をプロのSiTECH3D使いの方は1路線で作られると思いますが、如何せんあぽんなぱんだには無理です💧
なので、2路線に分けてます。
さて、ここで。
ん？SiTECH3Dで2路線で作ったデータを一度に横断で表示出来たっけ？？
って思われる方が居ると思いますが、ぱんだの記憶の中？スキルでは同時に表示出来る方法を知りません😅
サポートへ電話すれば答えを教えてくれるのでしょうけど（笑）
では、どうやって表示したか！
それは！！！！
SiTE-NEXUSです❗
サイトネクサスならこんなの朝飯前です。

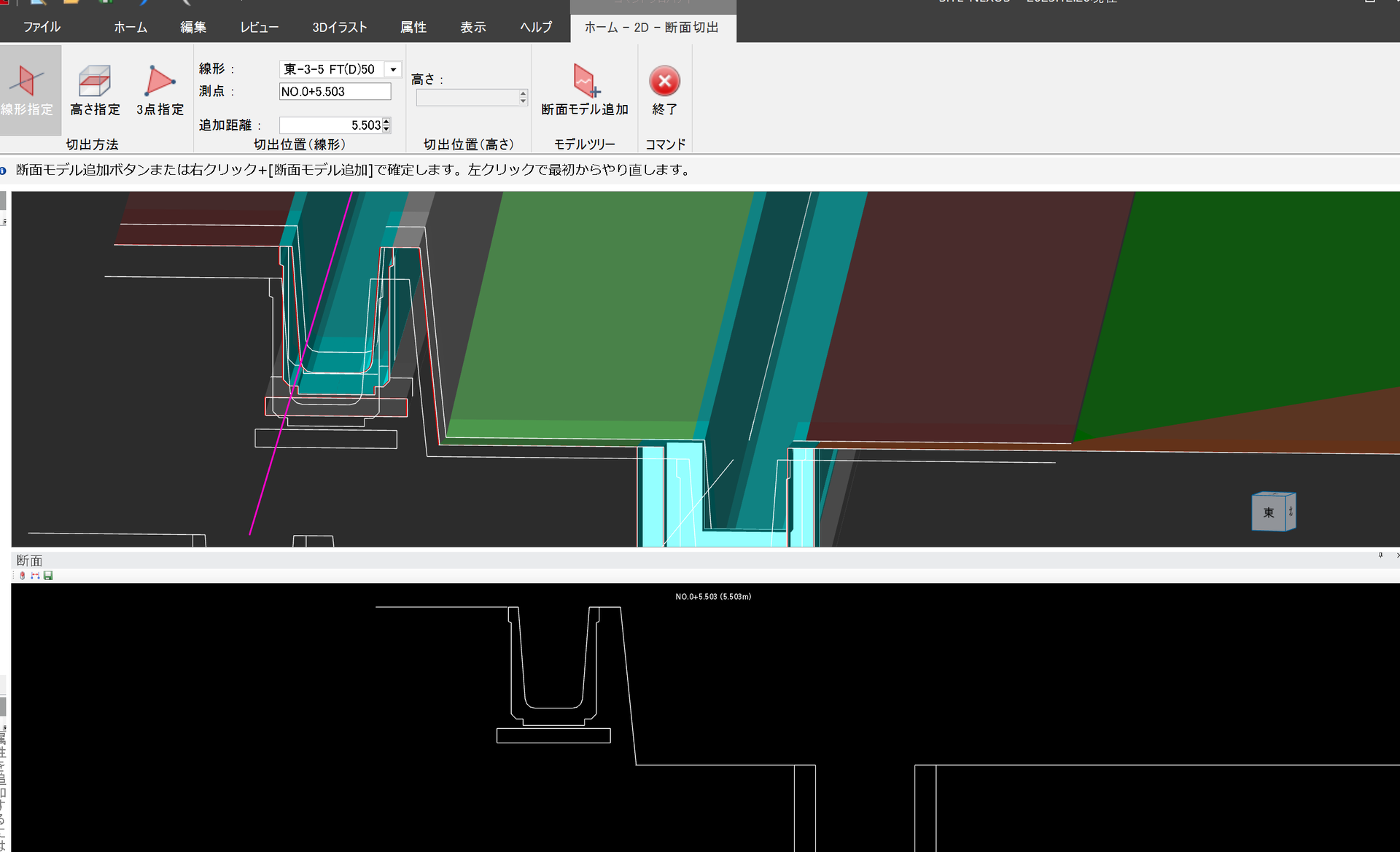

この様に画面上に3Dモデルを見ながら、路線を選べばどんな追加距離でも断面を切出ししてくれ更にdwgではき出せます✨
先程の横断はこの方法で切り出した横断図になります。
この方法を使えば路線が別々でも問題有りません👍
では、もう一度先程の横断図を

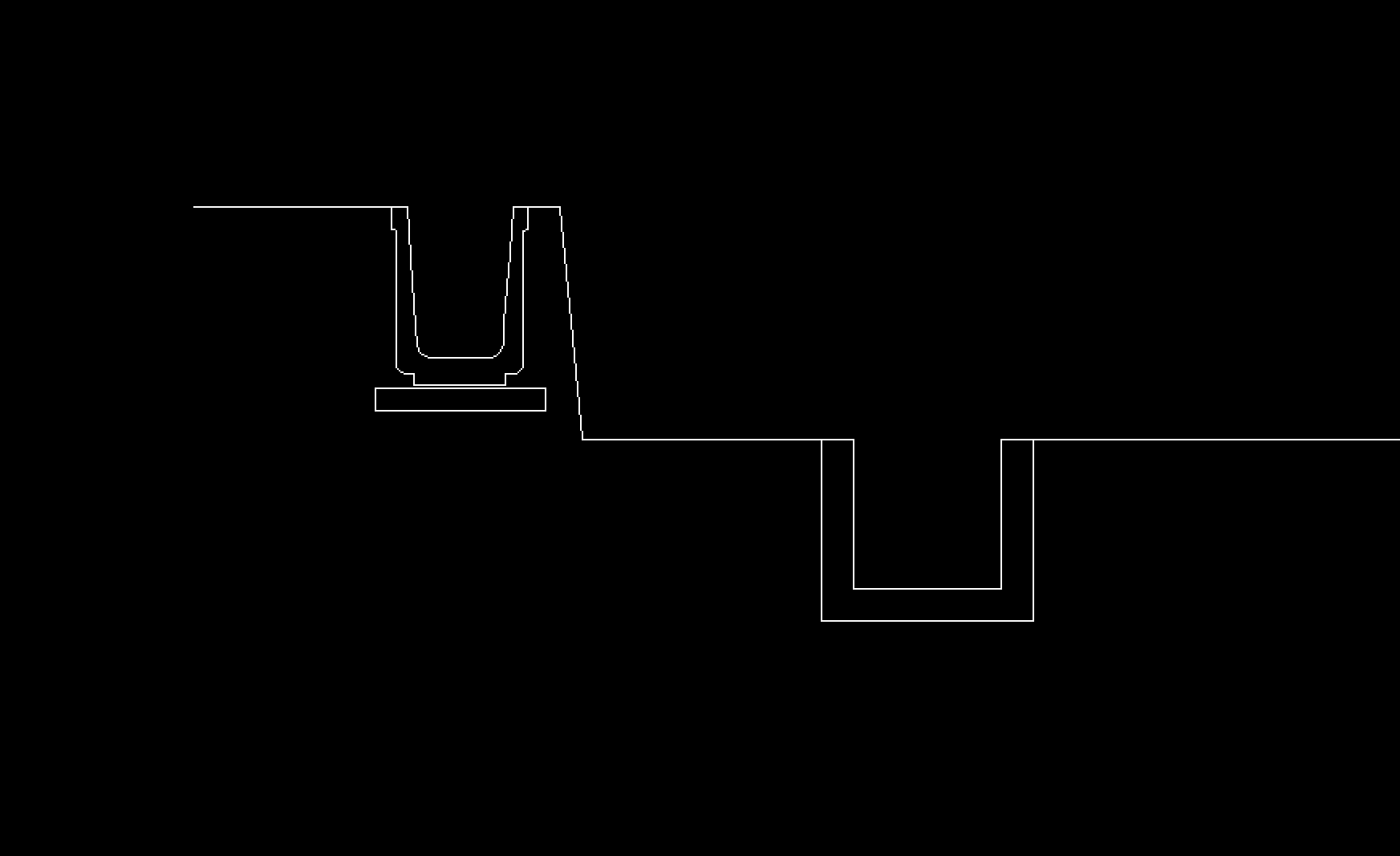

これがサイテック3Dで作成してる生のデータです。
かなりデータを少く、必要最小限で作成してます。
これに本当の横断のデータを加筆します。

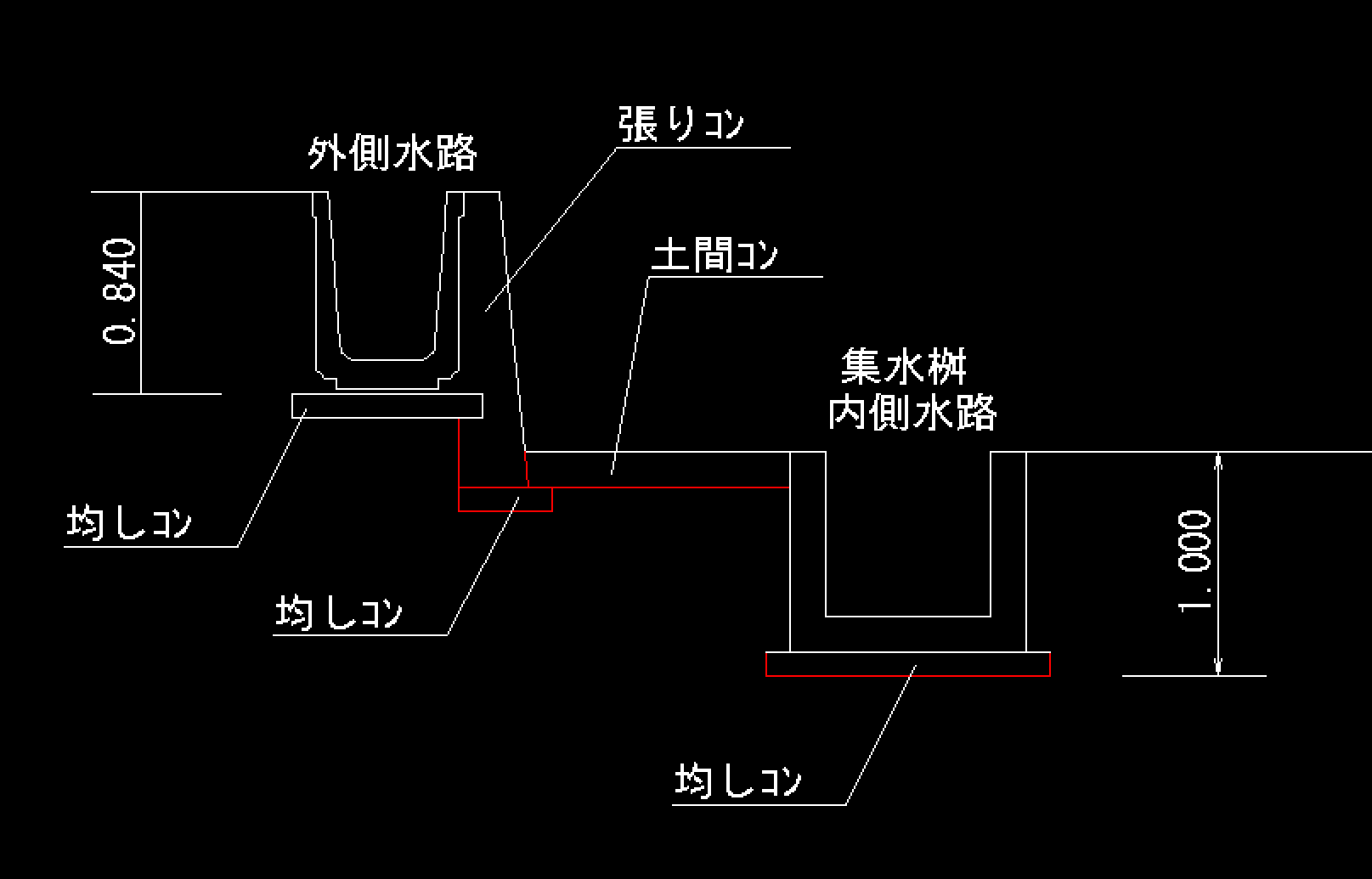

赤色の部分が加筆した箇所です。
更に分かりやすい様に注釈を付けました。
説明すると
左側の水路に付帯する張りコンの意味は左右の水路の高さが違う為、高い方の水路の側面を保護すると言う意味で施工します。そして高い方（左側）の水路の均しコンと同じ高さにすると左と右の水路の間の土間コンより飛び出してしまいます。なので、土間コンより下に張りコンの均しコンを打設する必要があります。っとここで、張りコンだから均しコン必要無いのでは？？ってなりますが、どうしても型枠の裾を固定する必要がある為均しコンが必要となります。
また、この張りコンは左側水路にあれば、時には右側の水路にある時もあります。右側と左側の水路は互いに勾配も勾配の変化点も違う為どちらか高い方に張りコンを行います。
また、この張りコンの均しコンは土間コンより上にある場合、土間コンより下にくる場合と刻々と変化します。
今回、左側の水路の均しコンが途中から土間コンより上になるので、どの位置から張りコンの均しコンを下げて行くのかも考える必要があります。
ここまで上手く説明出来てるかどうか🌀
快測ナビを使えば先程のデータがあれば全て同時に施工出来ます。
快測ナビが無い時代なら、一度に施工は難しいと思います。出来ない事は無いですが、位置をかなり計算しておかないとまた、複雑な位置出しになると思います。故に1番下から順番に施工して行く方法だと思います。
今回、この施工にあたり、快測ナビを使った事の無い従来の方法の位置出しをしてる人が何回かに分けて施工になるな〜って言ってたので。
ぱんだは、快測ナビあれば全て同時に均しコン打設出来ます！任して下さい！って⤴️ノン丁張りで床付する時にぱんだが細かくオペに指示だします。
そして出来たのがこの写真です。
張りコンの均しコンが途中から水路の均しコンより下っているのが分かると思います。
また、土間コンの床付から飛び出す位置の所から張りコンの均しコンが水路の均しコンから離れて行ってます。
う〜ん。上手く説明出来て無い様な⤵️⤵️
これも、それも、どれも、ぱんだが凄いんじゃ無くて、全てがリアルタイムで表示される快測ナビが凄いんです！！
また、張りコンの様な勾配がかかってる構造物も少しのデータあれば勝手に延長してくれます。あっ！もちろん快測ナビAdvですよ、どこでも丁張りは。
ダラダラと書きましたが、説明が下手くそなので、内容は理解出来なくても良いです❗❗
分かって欲しいのは、快測ナビ、快測ナビAdv、SiTECH3Dの凄さです👊
こんなやり方してたら、座標から行う従来の方法、または少し進化した方法のCAD測設のやり方には絶対戻れません💨💨
そら〜時と場合によりCAD測設も使いますが、基本はSiTECH3Dのデータを使用します。
杭ナビと快測ナビを使ってでCAD測設の様な2Dだけにしか使わないなんて、勿体ないですよ〜
その方法なら快測ナビの能力の半分以下しか使えてません😅
快測ナビは3Dで使って初めて本当の能力を発揮します👊
って、偉そうな事書いてますが、全て独学なのでそれこそ快測ナビを有効活用出来て無いかも😵
100％の能力を発揮さすなら、迷わずサポートへ聞きましょう⤴️
さて、今回も快測ナビAdv、SiTECH3Dに助けられました😄
KENTEMさん有り難うございます😆
ぱんだは絶対静岡に足を向けて寝ません
最後になりましたが。
あけましておめでとうございます。
今年も頑張ってブログ更新しますので、お時間がある時にでも訪問頂き、また良いねボタン🔴を押して頂ければ更新の励みになります。
今後ともお付き合いの程、宜しくお願いします🙇✋
ではでは、本日もご安全に👷♀
