どもぱんだです🐼

さぁ〜今回も快測ナビです。

ほぼほぼ、定期的に同じ内容の記事や使い方になってますが😅
ほとんど同じ内容ならアップせんでえんちゃん😅ってなりそうですが、作業記録も兼ねてアップします。

では、こちら

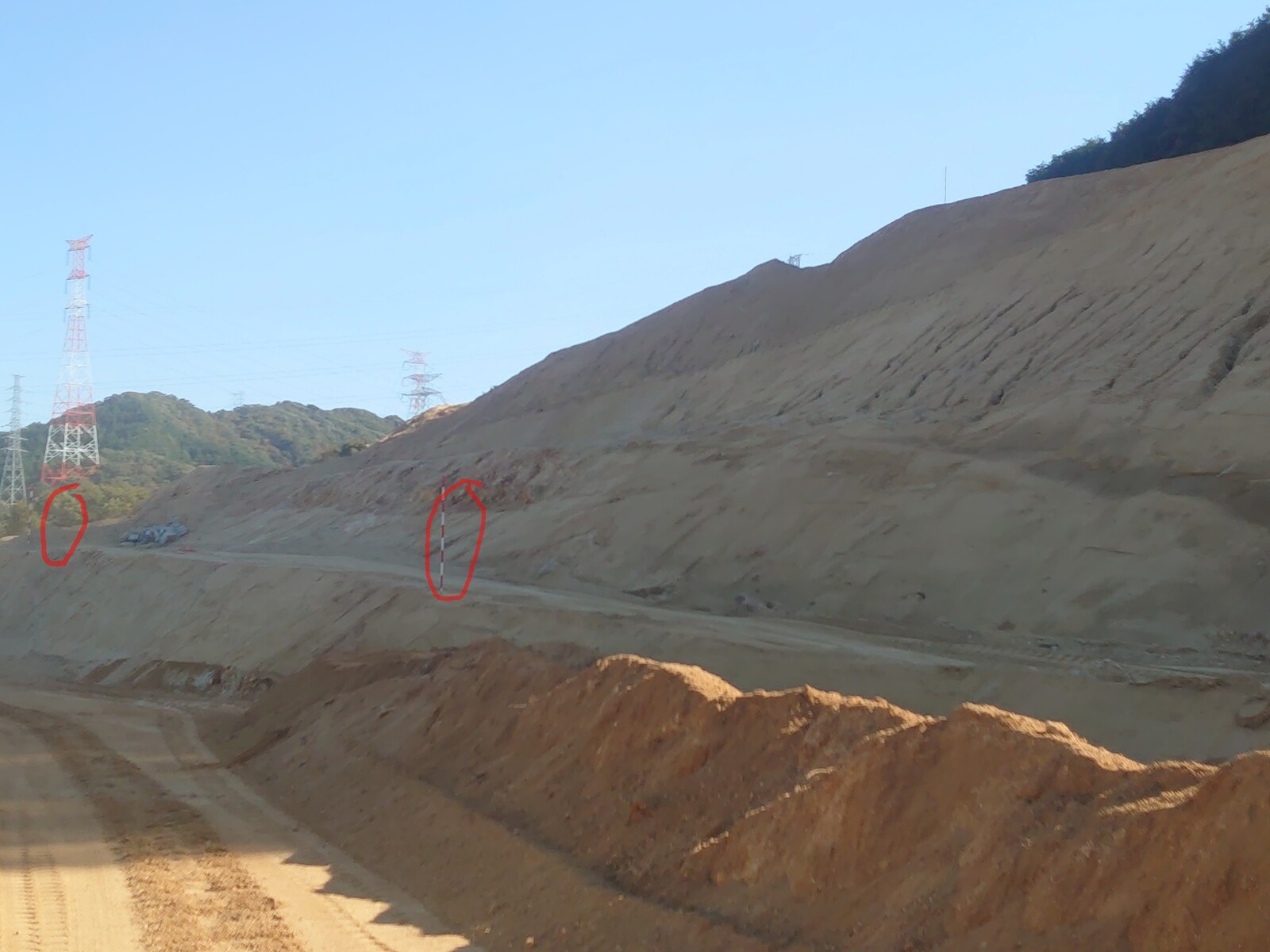

説明すると、写真の右の上の方にカタがあるんですけど、そこから10mカタ広げて、法面を1:1.8で盛土したいんだけど、スソはどの位置になります？その位置を出して〜✋

おいおい！簡単に言うけどな〜それってなかなか難しいぞ〜！

ってなりますが、快測ナビあれはチョー簡単です⤴️

作業開始から30分もあれば楽勝です🎵

事務所戻って計算なんてしません✋

全てが現場で完結します✋

パソコン使いません✋

電卓使いません✋

ぱんだをなめてもらっちゃ〜困ります👍

ってか、ぱんだじゃ無く快測ナビをなめてもらっちゃ〜困ります❗❗

では、作業開始です💨💨

まずは基線とするカタを測量します。

これだけです。測量するのは（笑）

基線がCADで分かり、標高も分かるなら測量する必要はありません❗

後は、P-Lineを使って基線からの拡幅10m
法面勾配を1:1.8と高低差を入力するだけです✋

すると自動で路線が排出されます。

次は先程排出された路線を選択しどこでも丁張りを使って位置を出すだけです😁

先程の写真の左下の赤丸の所に挿したポールが10m拡幅して、1:1.8で盛土した場合に現況地盤に当たる場所です。

快測ナビのどこでも丁張りはどんな現況地盤でも決められ勾配で現況地盤に当たる場所がリアルタイムで出ます💡

オペレーターにこのポールから巻き出しして盛土していって下さい！って後は伝えるだけ⤴️

おっっと！ここで。
オペに伝えるって、ICT建機じゃないの？？って言われそうですが、法面はブル転で🆗です。本現場にICTブルは導入してません💧

仮にバックホウで施工するとしても、SiTECH3DStudioでチョチョイって作成してBusinessCenterで変換してバックホウに送るだけです⤴️

簡単だよね〜⤴️

SiTECH3DとSiTECH3DStudioあれば無敵
😄

今回の盛土はあくまで写真右のいっちゃん上から切土法面整形をする為の仮盛土です。

本来、盛土するなら、盛土しながら盛土法面整形するのがセオリーかと思いますが、今回はバックホウが上へ逃げれないので仮盛土して上から下へ切土法面整形になります。

さて、今回使ったP-Lineは非常に便利です。快測ナビを使って現場で簡易的な3Dデータが作れます⤴️
簡易的とは言え、ある程度土工データは作成出来ます😁✋
SiTECH3Dより簡単に作成出来ます🎵

んが、少し複雑？土工以外となるとSiTECH3Dが無いと無理です😅

そして、構造物となるとSiTE-STRUCTUREに軍配があがります👍


ただ、このP-Lineは快測ナビAdvの機能になります✋
快測ナビStdの倍はしますが。倍ってゆーより、ぱんだの感覚としては快測ナビStdが異様に安すぎる？？様な😅

その値段でKENTEMさんえんやろか？？

KENTEMさんサービスしすぎちゃう😱

だから快測ナビAdvが高いってなっちゃうような（笑）

いっちゃ〜悪いが、年間約10万で人間1人雇う事出来ないし、今回の様に急に言われても快測ナビAdvなら即対応可能です。


まだ快測ナビAdvでない方は快測ナビAdvお勧めします👍

ではでは、本日もご安全に👷
