どもぱんだです。

今回は快測ナビとタイトルにありますが、そんなに快測ナビの使い方等は出て来ません😅

ではこちら

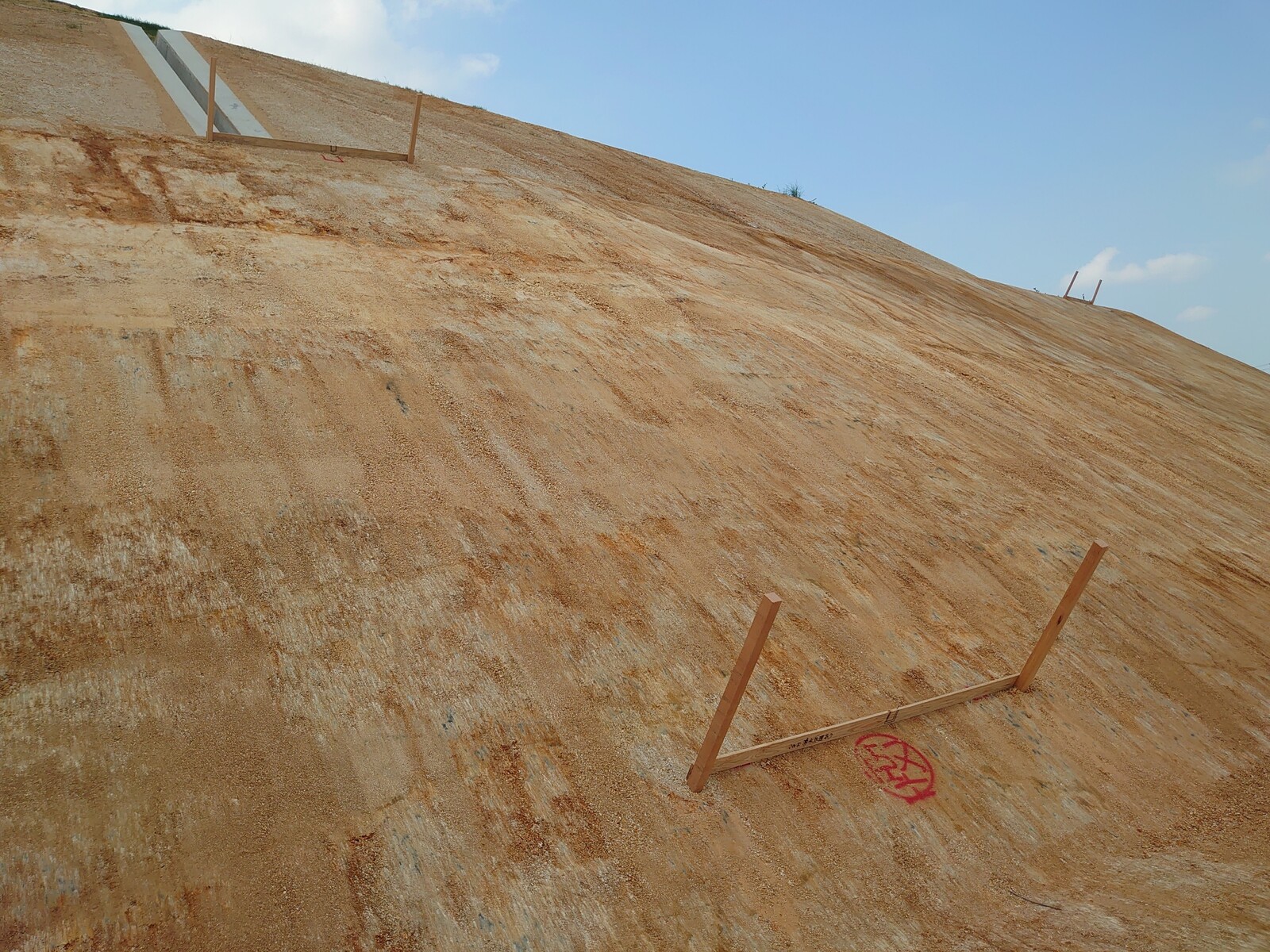

写真はとある現場で法面は1:1.5で竪排水の丁張りになります。

ちと前に杭の立てりは垂直か直角かって記事かきましたが、今回は法面に直角に杭を打ってます！

まぁ〜垂直でもえんですけど、法勾配が1:1.5なので直角に打った方が楽？打ちやすい？効きやすいので✋
それに高さ等も法面に合わすし、高さの管理も必要無いので。

そらね〜ちゃんと法勾配から位置と高さを計算してする方法も出来ない事は無いですが、それをしたとてほぼ意味が無いし基本見た目重視なので法面に合わせます。よく言う先に出来たものに合わせるってやつですね😅

高さは法面に合わしますが、通りについては正確にいれます✋

この竪排水は何段も続くので遠くから見ても近くから見てもピシャ〜と通ってたら綺麗ですもんね⤴️


通りを通す時に活躍するのが！

そう！2Dライン観測です✨

この2Dライン観測マジで便利です⤴️

しょっちゅう使ってます😁

そらね〜直線の通りを通すのは糸やトランシットを使うのが正確なんでしょうが、いくら直線とは言えある程度の誤差は目で見ても分かりません！
多分（謎）

また、糸を使うとしたら風がある場合はどんなにピンピンに張っても多少は風の影響を受けます。

そして、トランシットを使うとしても据付誤差、レンズの反転誤差、または180°反転させた時の誤差なども発生すると思います。

なのでどれを選択したとしても僅かながら誤差が生まれます。

GTと快測ナビのコンビを使って2Dライン観測で通りを出しても多少の誤差は発生します。何mmかは。

それはミラーの立て具合で0ミリ〜3ミリの間をフラフラしてます。勿論プリズムの高さは10センチです。

プリズムの高さを10センチに合わせても数字が何mmか動くので、プリズムを高くしたらもっと振り幅が大きくなるのは当たり前ですね😅

どの方法を選択しても誤差はあります。

ぱんだの持論にはなりますが、大袈裟かも知れませんが施工は誤差との戦いと思います。誤差をどう消すか、消せない場合はどう処理するかだと思います。

どんな最新機器を使おうが、アナログな方法だろうが誤差はでます。

快測ナビや杭ナビを使っても誤差は発生します。
決して！KENTEMへ電話してズレるんやけど！！って言うのは・・・・・

って、そんなクレーマーみたいな人は居ないかな⤴️

さぁ〜今日もまた快測ナビ使って測量頑張るぞ！

ではでは最後まで読んで頂き有り難うございます😌

本日もご安全に👷
