ともぱんだです。

さて今回は以前の記事の中でお話した杭の立てり？についてです、


またそのことなん？って言わないで下さい😅

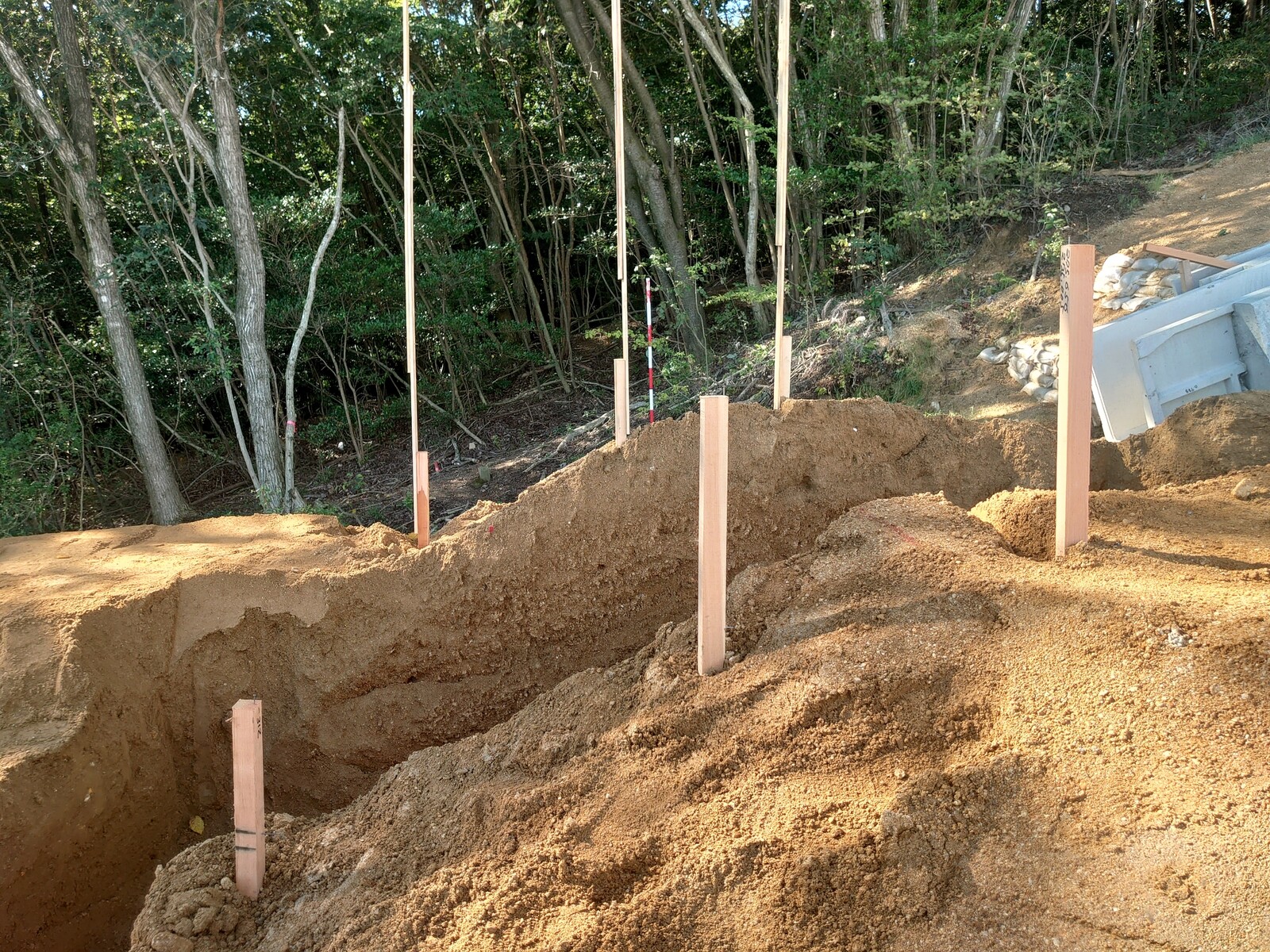

前回の反省も踏まえて、今回は垂直！

そう！地球の中心に向かって打ちました😄✋

垂直に杭を打設する事で、杭天に釘を入れて快測ナビで高さを出してスケールで下がりをとって、横ヌキを入れる事が出来ます⤴️

この地盤の様な急勾配の水路等の施工の時に大事なのが横断方向？丁張りをかける方向です❗

快測ナビが無い時代は横断方向？丁張りをかける方向も座標計算してましたが、快測ナビがある今は計算は要りません✋

まずは、丁張りをかける位置（水路天端肩等）を快測ナビをみながら決定してマーキング。

床付け時に亡失しない所へ杭を一本打つ
んでもって、どこでも丁張りで杭の根本で測点ロック💨💨💨💨💨💨

そして快測ナビの縦断の離れをみながらもう一方の杭の位置を決めて打つ！

杭を打ったら縦断の離れをチェックしてオッケーなら良いけど、左右の杭の縦断の離れがアウトな場合は打ち直し、または、ちと押したり引いたりラジバンダリ（笑）

この微調整大事ね✨

まぁ〜先に測点ロックかけて丁張り板を丁張り方向に置く、またはスプレーするゆんもありかとは思いますが、なかなか杭って真っ直ぐに入らない場所もあるので必ず、左右の杭の縦断の離れをチェックする事が大事ですね⤴️

あ〜どうでも良い内容ですね⤵️⤵️⤵️⤵️

あっ！！！っと。
この測点ロック機能は快測ナビAdvの機能です。
快測ナビStdの場合はどこでもナビで追加距離を書き留めたり、頭で記憶して等距離にしないと駄目ですね。

また、快測ナビあるけど、SiTECH3Dで3Dデータを作って無い場合は、平面図に丁張りを入れたい方向を描画して快測ナビStdのCAD測設や細かいですが2Dライン観測で丁張りをかける方向を出すのもありかと思います✋

ぱんだは快測ナビAdvをお勧めします。
Stdの倍はしますが、その差分を埋めて余る位の機能があります✨✨✨

そして最後に私はKENTEMの回し者でも関係者でも無い事をお伝えしておきます✋どこにでも居る1ユーザーです😄

ではでは、最後まで読んで頂き有り難うございます😌

本日もご安全に👷
