さて、今回は久しぶりの

P-Lineです⤴️

では、こちら

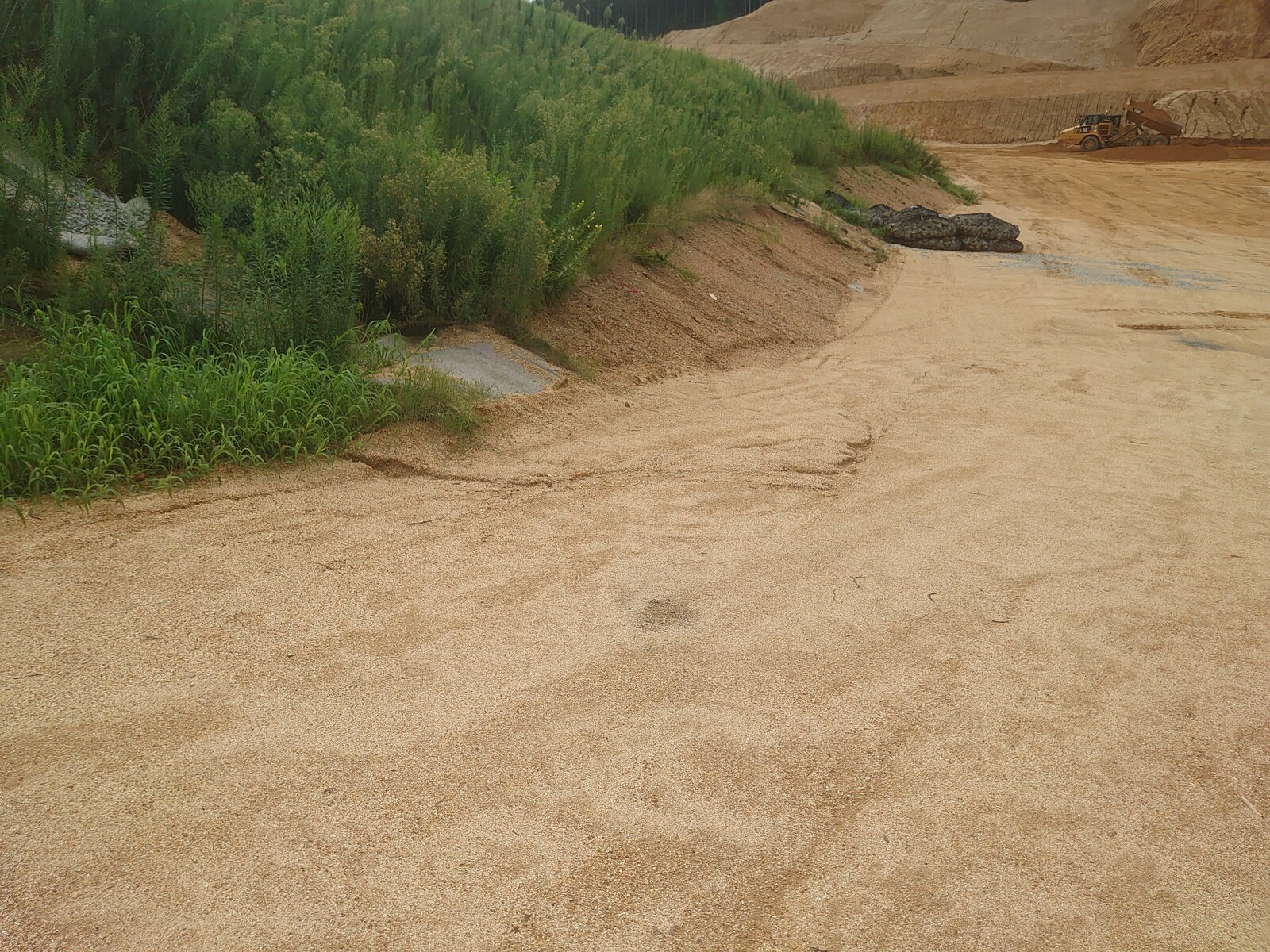

写真左手前から右手奥の方へ現在ある程度の勾配がついてるんですけど、一定勾配で整地？盛土するので高さを出して〜って依頼です✋

さて、この様な場合の方法は

☆2人でレベルで高さを観測して、巻きテープで距離を測って、比高差と距離で案分して、良い距離で高さを出す。

☆1人で巻きテープで距離を測ってオートレベルで高さを測って案分してきりの良い距離の所で高さを出す。

この2つの方法がセオリーゆーか、普通の方法ですよね✋上記方法で避けて通れないのが野帳と電卓と筆記用具ですね。
必ず計算が発生します😅

快測ナビを愛して止まないぱんだは違います！
快測ナビOnlyでします👍電卓も野帳も筆記用具も巻きテープも要りません❗

要るのは、快測ナビ、トラ若しくは杭ナビ、またはローバー。

どの組み合わせでも🆗です😁

快測ナビの中のプランニングナビの中の3D P-Lineです⤴️

以前も使いましたが、SiTECH3Dでデータを作成してない場合に現場で簡易的にデータを作成する方法です💡

聞くと難しいちゃん？？って思われるかも知れませんがむっちゃ簡単です。

今回は整地なので構築形状は敷均しを使います。

後は、起点、終点決めて幅を決めるだけです✋
入力は順番に聞いてくるのでそれに従って入力するだけです⤴️

観測した座標からでも、CAD上の点からでも起終点の決めれます、なので標高も手入力出来ます⤴️

全て入力出来たら、路線選択に先程作成した路線が追加されてるのでそれを選択するだけです✋

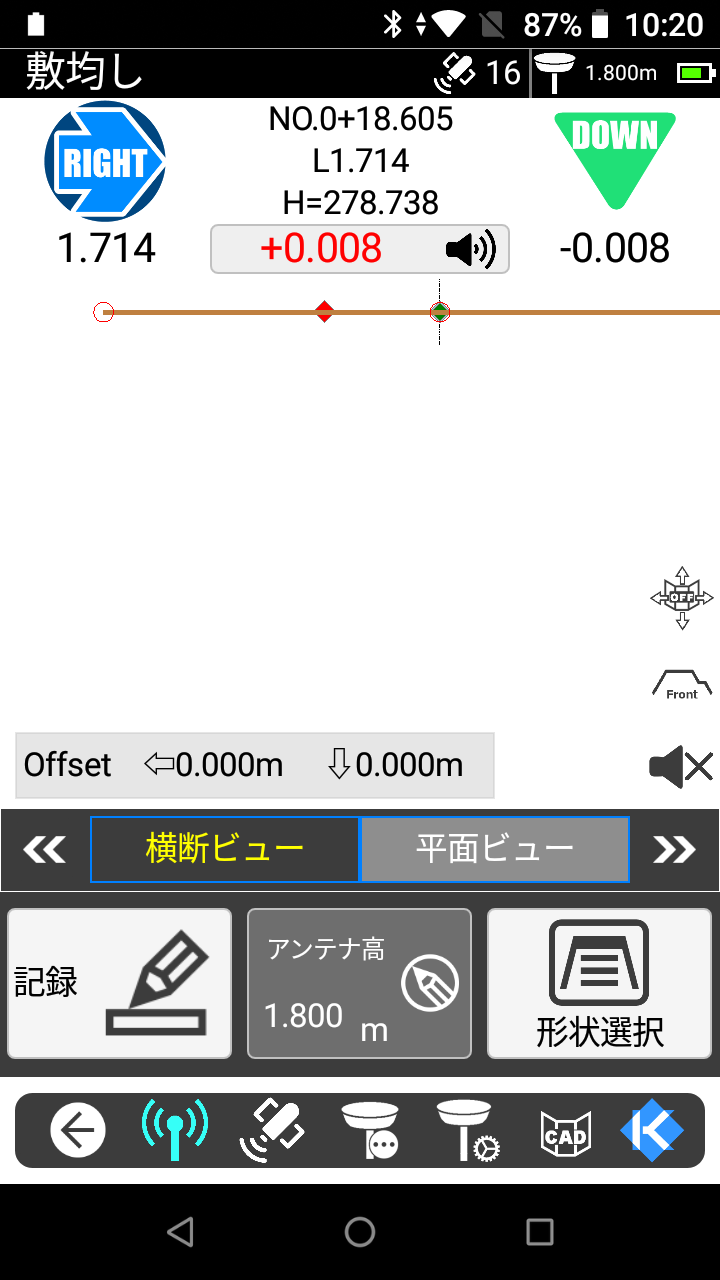

画面はこんな感じです👀

差分が表示されるので電卓要りません、快測ナビ内で案分されてるのでどこに立ててもリアルタイムで表示されるので巻きテープも要りません👊

では最後に

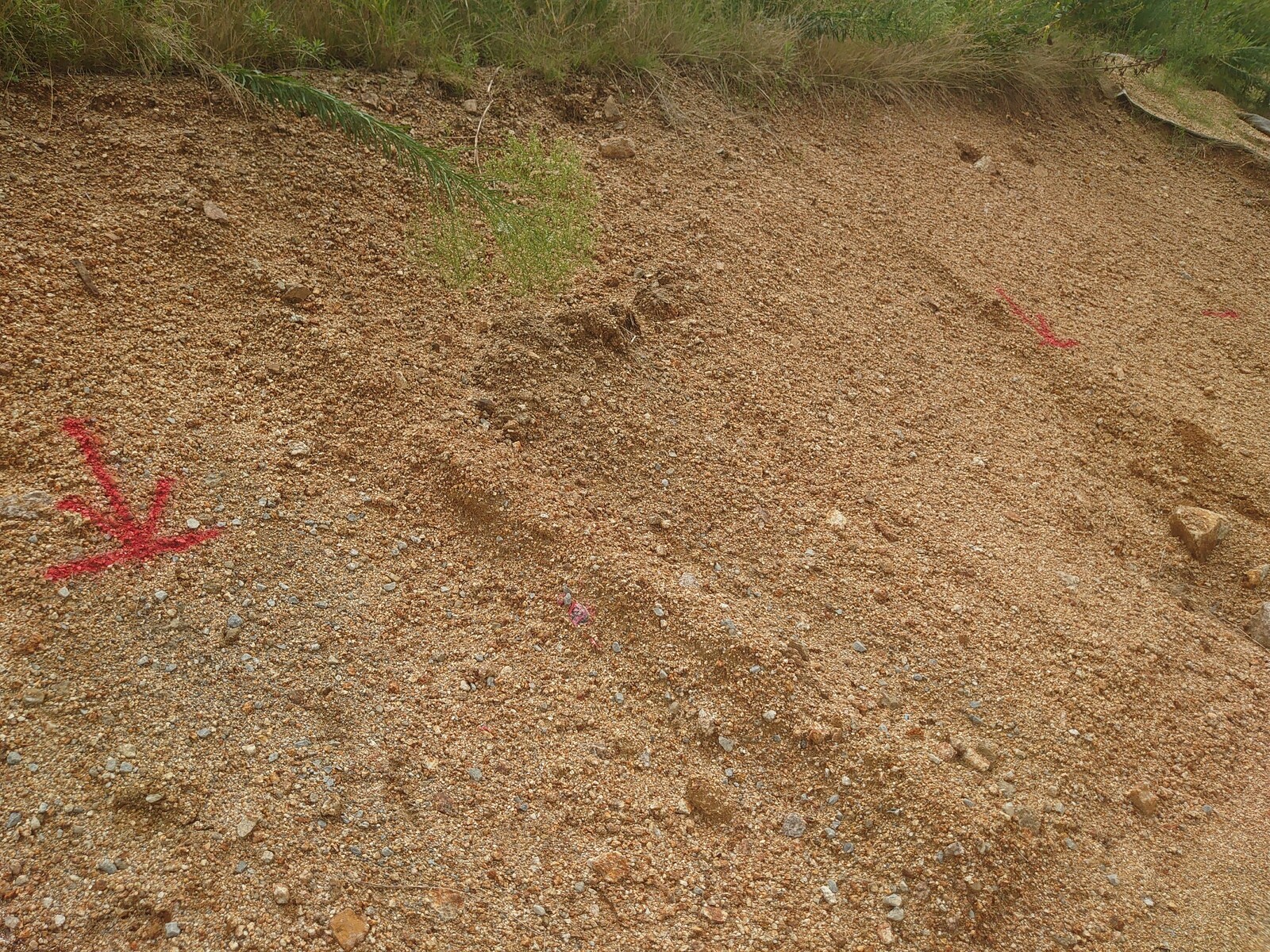

見ずらいですが、法面に赤スプレーで高さを描画されてます⤴️

詳しい使い方等はサポートへ電話して下さい❗❗
何せこの使い方もぱんだが勝手に悩みながらしたのでもっと簡単？正しい使い方を教えてくれます😁
