どもサイテリストぱんだです🐼

今回はサイテック3Dスタジオです。

最近、SiTECH3Dでは無くSiTECH3DStudioに取り憑かれてます😄

毎日SiTECH3DStudioでデータを統合してICT建機のデータ作成してます✋

んで〜以前も書きましたが、このSiTECH3DStudioが無料ゆんが凄いです！

ほんま！えんですか〜KENTEMさん？

このアプリ？プログラムSiTECH3Dと同等の価値？値打ち？あるんですけど😅

では、本題です。

まずはこちら

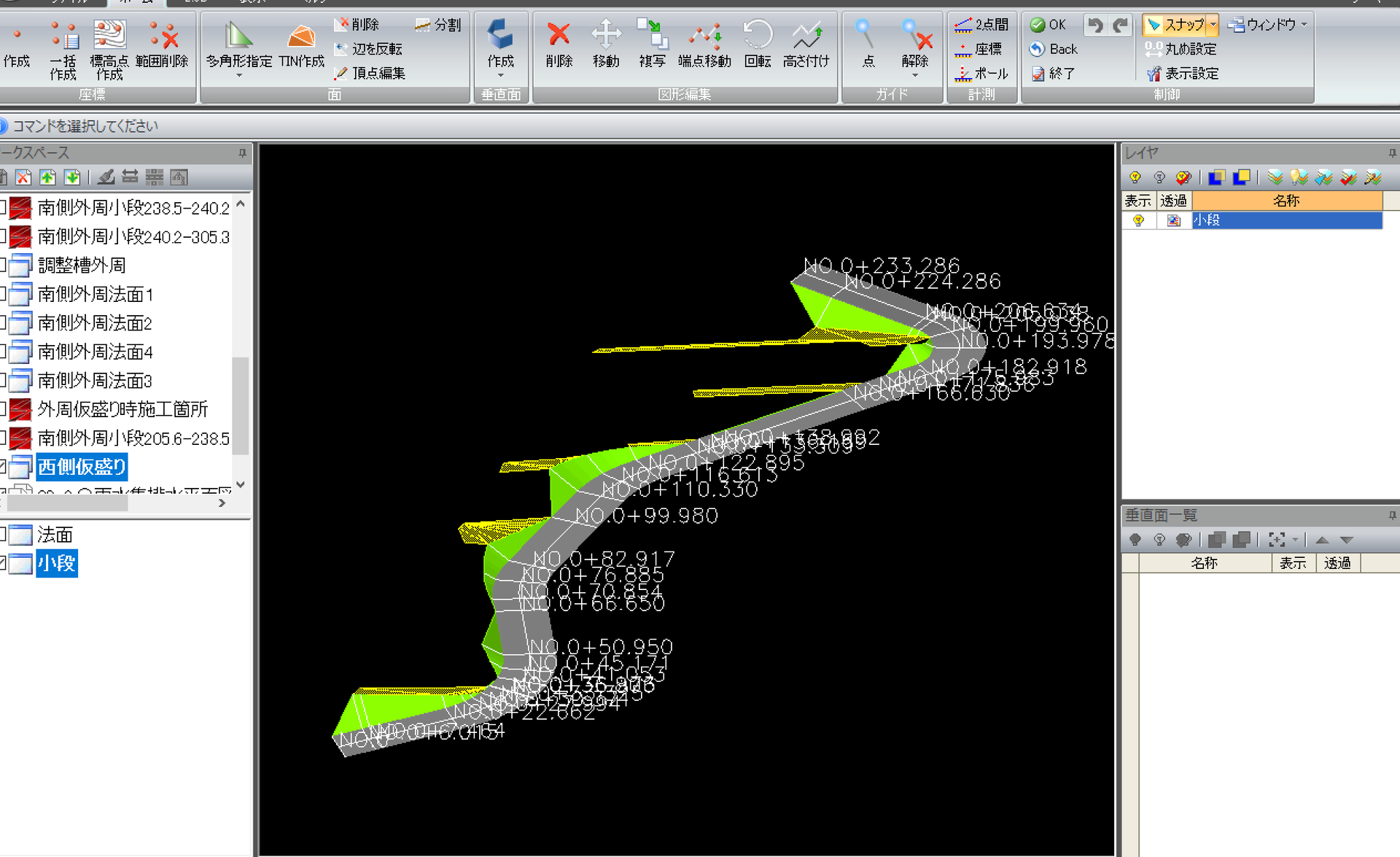

シルバーの路線と緑色の法面はSiTECH3Dで路線を作成し取り込みました。
そして黄色部分はSiTECH3DStudioで作成した小段になります。

では、拡大して細部を表示します。



はい！隙間が空いてます😣
ちょうどカーブ中の法面と小段の接合部です。

快測ナビで作業を行うならこの隙間は問題ありません。この隙間は3cm程です。

しかし色々と建機メーカーの方とデータのやり取りをする中でこの隙間はICT建機ではアウトとの事です。

そんな〜⤵️⤵️⤵️⤵️⤵️です

どうやら、この様な隙間がある場合は変換ソフトで変換かけると勝手に隙間を埋める為に結線してTINを作成する様です。
今回の隙間は非常に小さく、また小段部なので自動で結線しても問題無いですがアウトと言われれば悔しい？負けた感じなので隙間を埋めていきます。

次はこちら

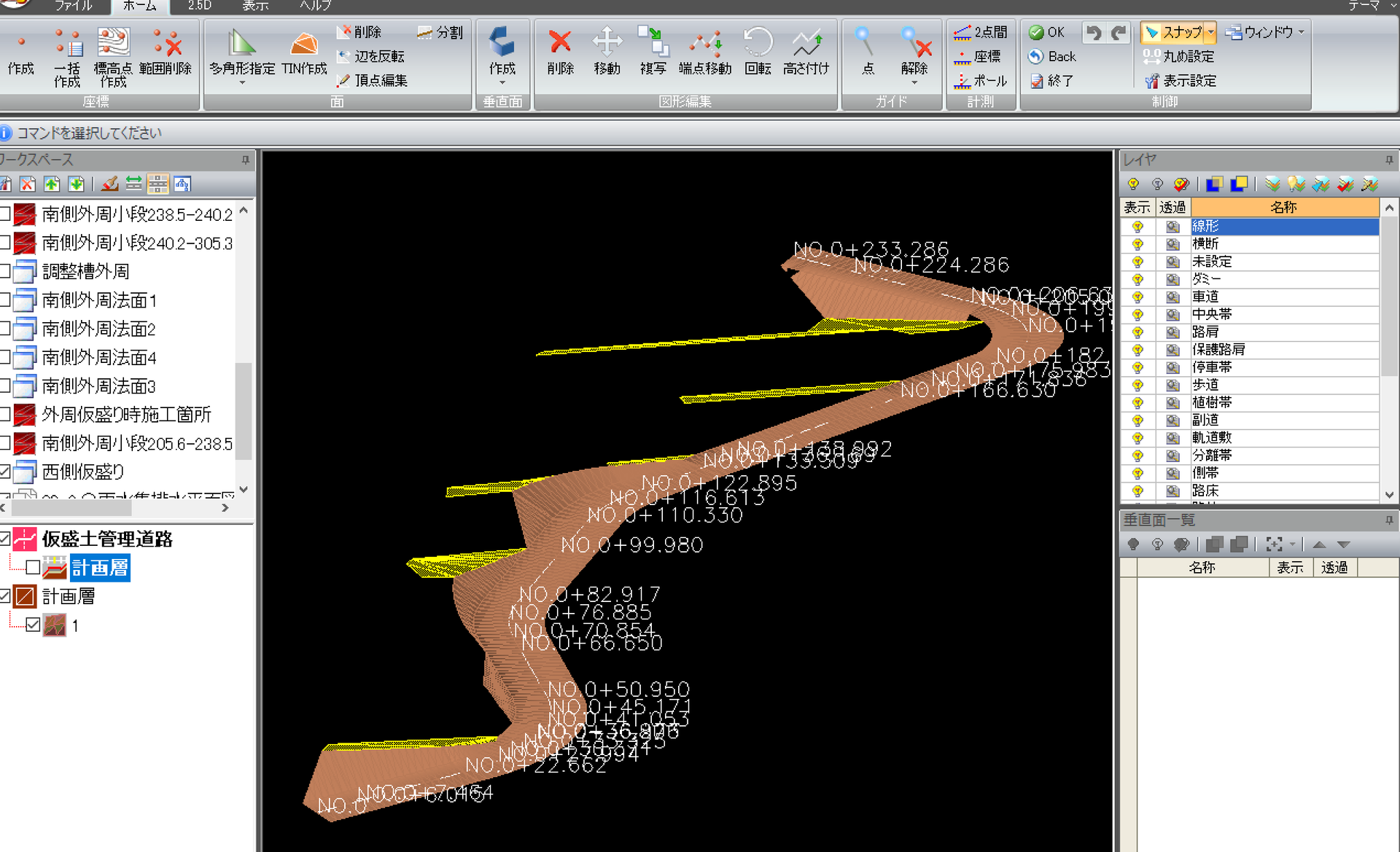

計画層のTINデータです。

このTINデータを使って新しくTINデータを作成していきます。
たぶん、この作業はきちんとサポート受けたらしなくて良い作業と思います。
なので、必ず！きちんとサポート受けましょう✋
って、🐼もサポート受けたらえんですけど😅

ただ、どんな事もチャレンジ&苦悩したい🐼は自力でやります！！

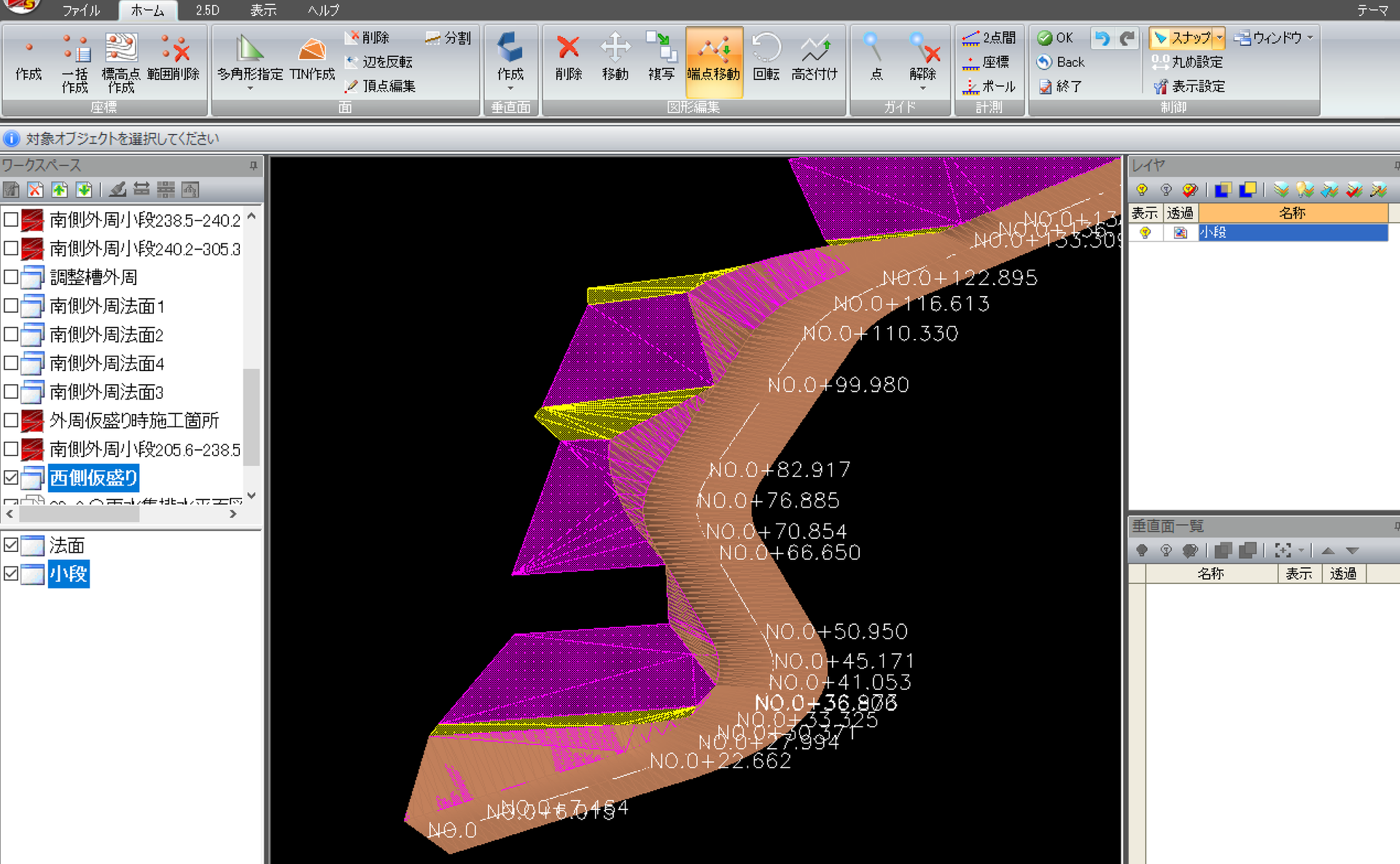

ピンク色が路線の法面をトレースして作った新しいTINデータです👍

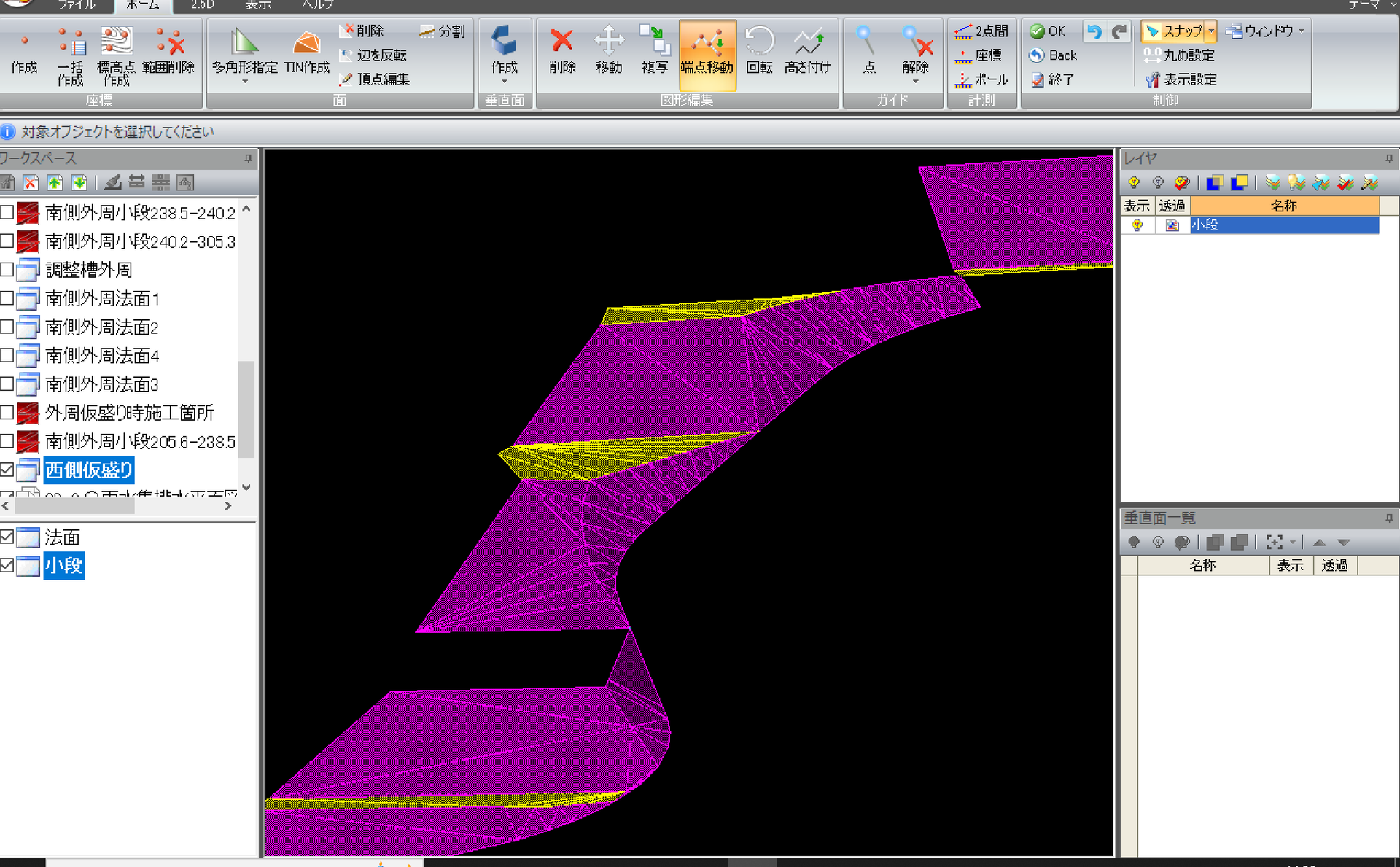

では、SiTECH3Dから転送してきたレイヤーを外してみます。




うんうんいい感じ👍

拡大はしませんが隙間を埋めてます。

埋めてると言うか💧

カーブ中のTINデータを少し粗くして結線し小段のTINデータを端点移動してます。

たぶん、上手く説明は出来て無いですね😅

ICT建機へ転送するデータを自分で変換しますが、その変換や編集作業において、隣合うTINデータの角は必ず合わす様にする方が良いですね。

ちょっと何言ってるか分かんないですね😅

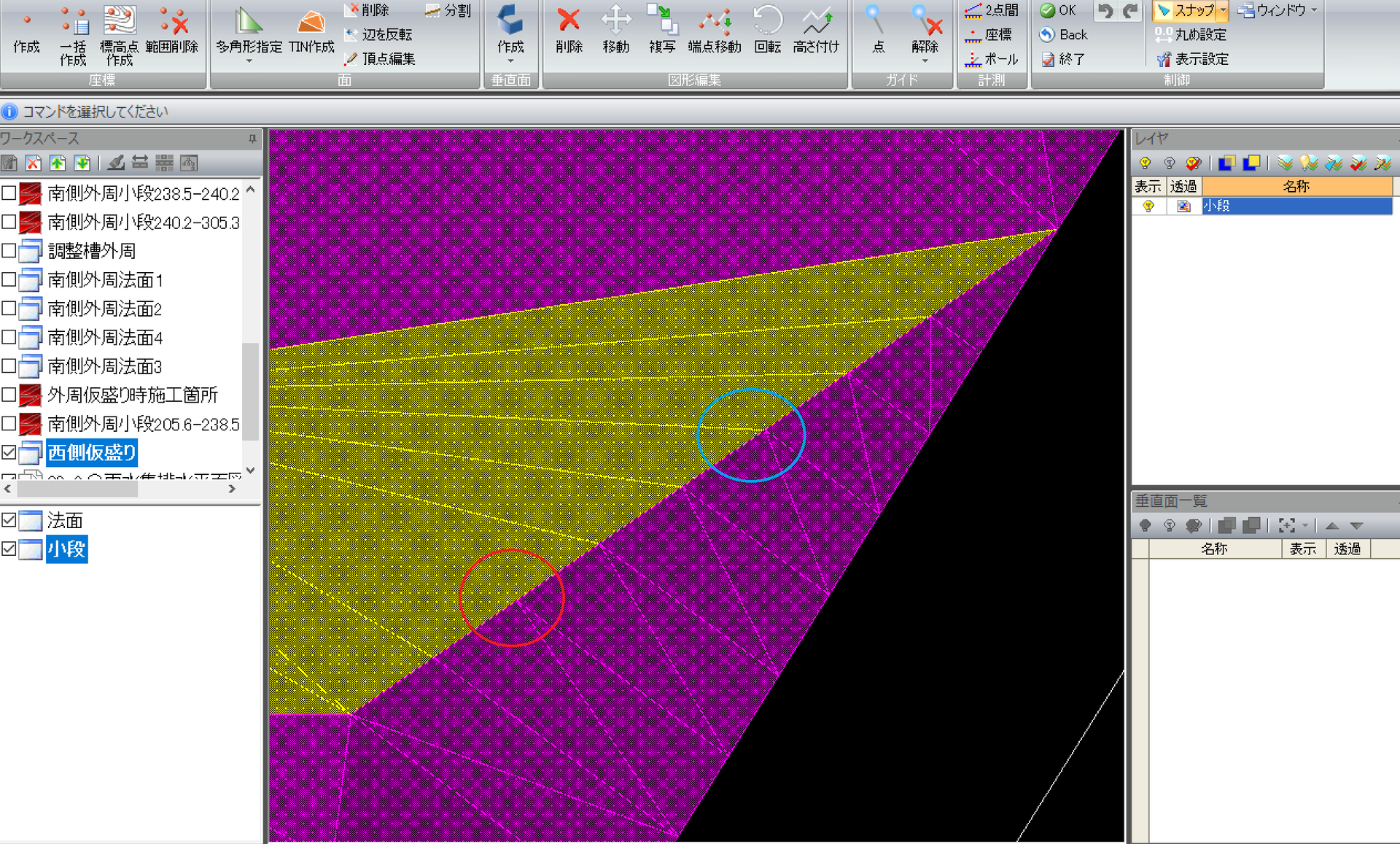

画像で言うと




赤丸は🆖、青丸は🆗って事です。

赤丸の🆖の方でも変換の際に自動で追加で三角網が作成されるので問題はありませんが、いかんせん自動で作られる三角網はふとした時にへんな風に結線されるので必ず自動で結線されない様にした方が良いのかな？？って思います✋

あ〜ホンマに何を言ってるか？伝えたいか？恐らく何も伝わって無いと思いますが😅😅

結論はICT建機用のデータ作成は細かいですね😣
でも、本工事ではICT建機のデータ作成もBusinessCenterを使って変換作業もしないとあかんので、日々勉強と格闘です😱

でも楽しいです！

SiTECH3DやSiTECH3DStudioをバンバン触れて自分で言うのも何ですけど、スキルは上がって来てると思います👍
間違った？遠回り？無駄な作業？？してるとは思いますが🤮

SiTECH3DやSiTECH3DStudioをバンバン使いこなしてる方やICT建機用のデータを常日頃、作成してる方からしたらさっぱりのまだまだ素人レベルだとおもいます😅

でもねそれでえんです！それがさすらいのサイテリストぱんだですから（笑）
