どもサイテリスト🐼です。

さて、久しぶりのSiTECH3Dネタです👍

🐼の場合、線形のみとか普通にあります😅

縦断、横断なんでありません😵

更に平面図有っても線形のみ🌀

法面が何段あるか？

切出しがどの位置になるか？

法スソが何処になるか？

そんなものが描かれた図面なんてほぼありません😱

そして、依頼主？上司？には法記号を入れて提出になります⤵️⤵️⤵️

サイテック3Dでは背景の平面図にSiTECH3Dで計算した法面を平面図に重ねるのは普通に出来ます🎵

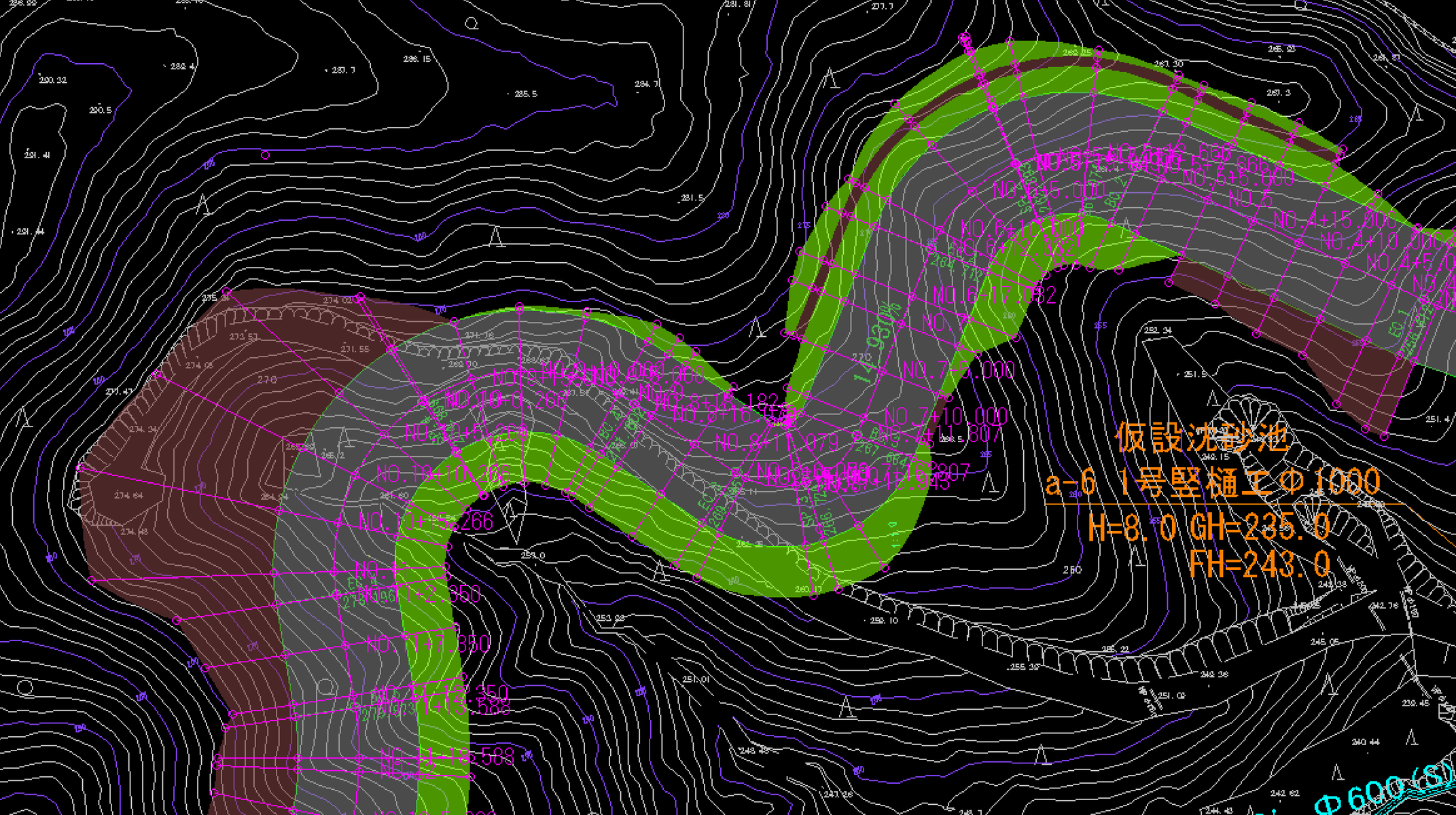

こんな感じに

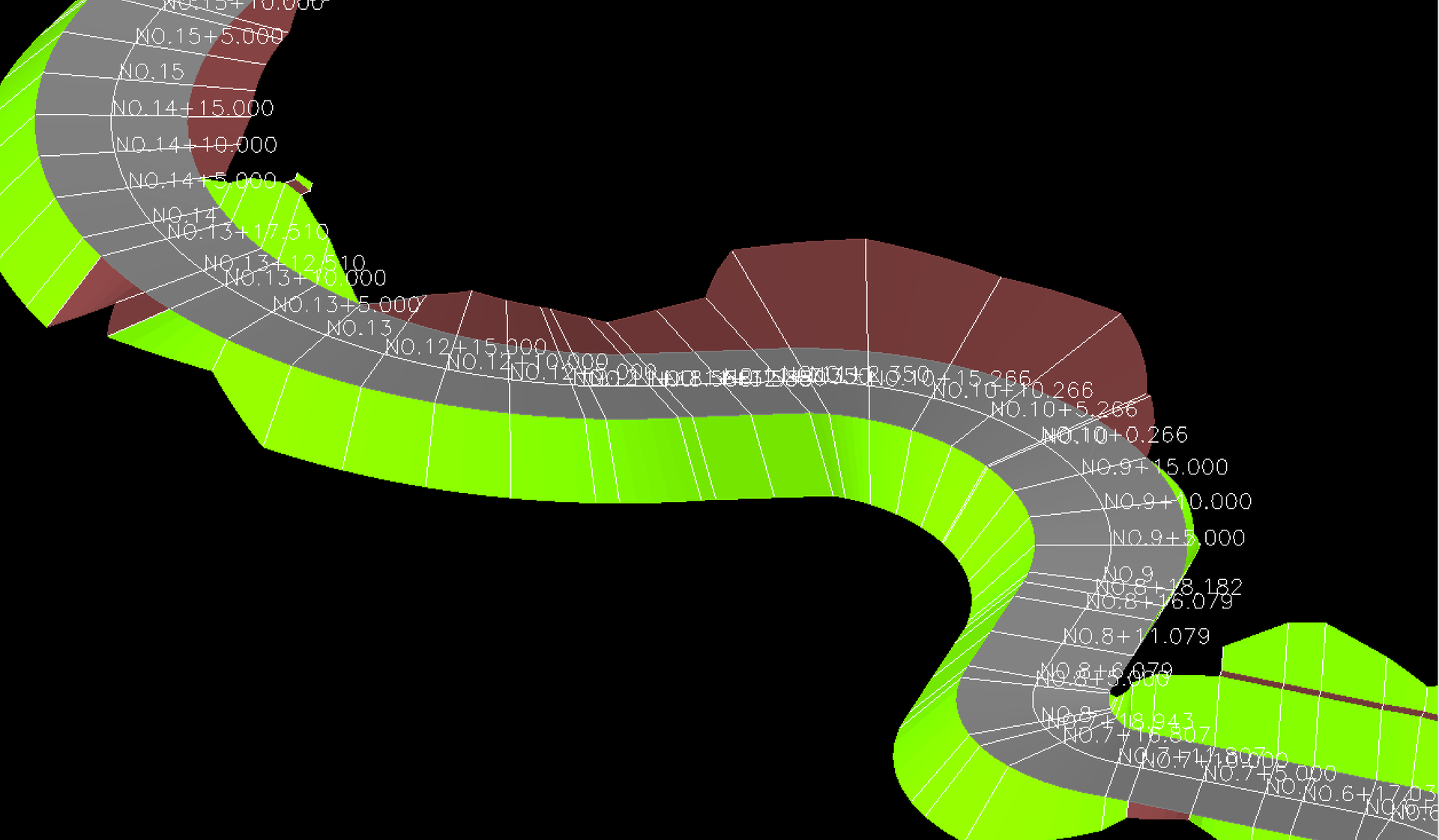

3Dではこんな感じ




しかしそれを2Dで出力となると💧

どーやるんやろ🌀🌀🌀🌀

とりあえず✋

サイテック3DとA納図をにらめっこしながら、SiTECH3Dの縦横断の計算結果結果見ながらただひたすらA納図に手入力のオフセットで描画してました🤮

なんだろな〜このアナログなやり方🌀
全然スマートじゃない❗❗❗

半日悩んで、最後の砦

サポートに電話📞

今回はトレーナーのH氏と繋がりました。

したい事を一生懸命説明すると、
これをこうして、こうやるとこうなります。
これでどうでしょうか？って

わずか10秒で解決😱😱

一体🐼の苦労はなんやったんやろか⤵️⤵️

恐るべしトレーナーの皆様😆

現在7名の方に色々ご教授頂いてますが、全て即答です😁

凄すぎね❗

さてさて、その方法とは

まずはこの様に表示させます。



次に

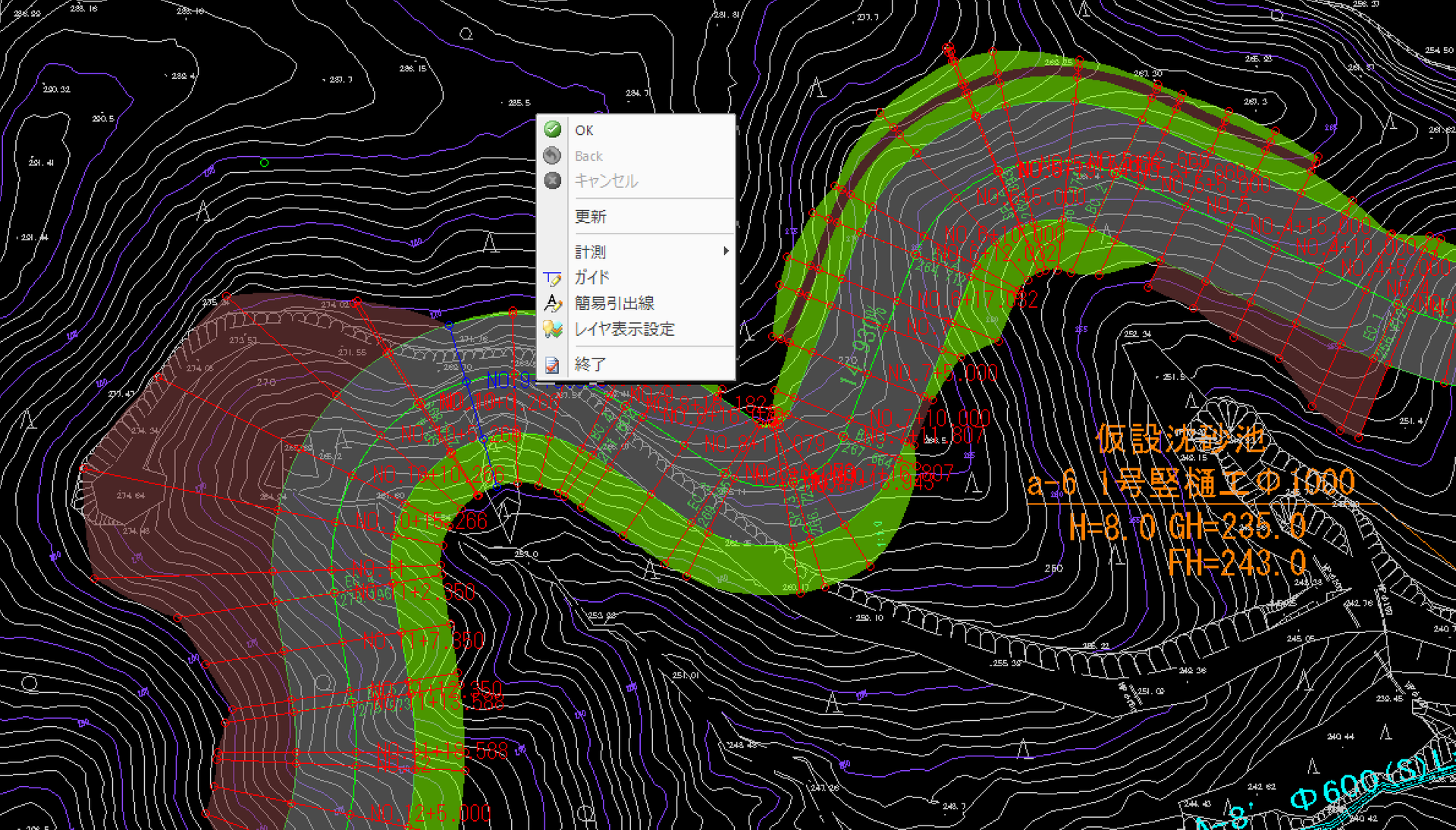

平面図の上で右クリックすると



この様なウィンドウが出て来るので、🆗ボタン

すると

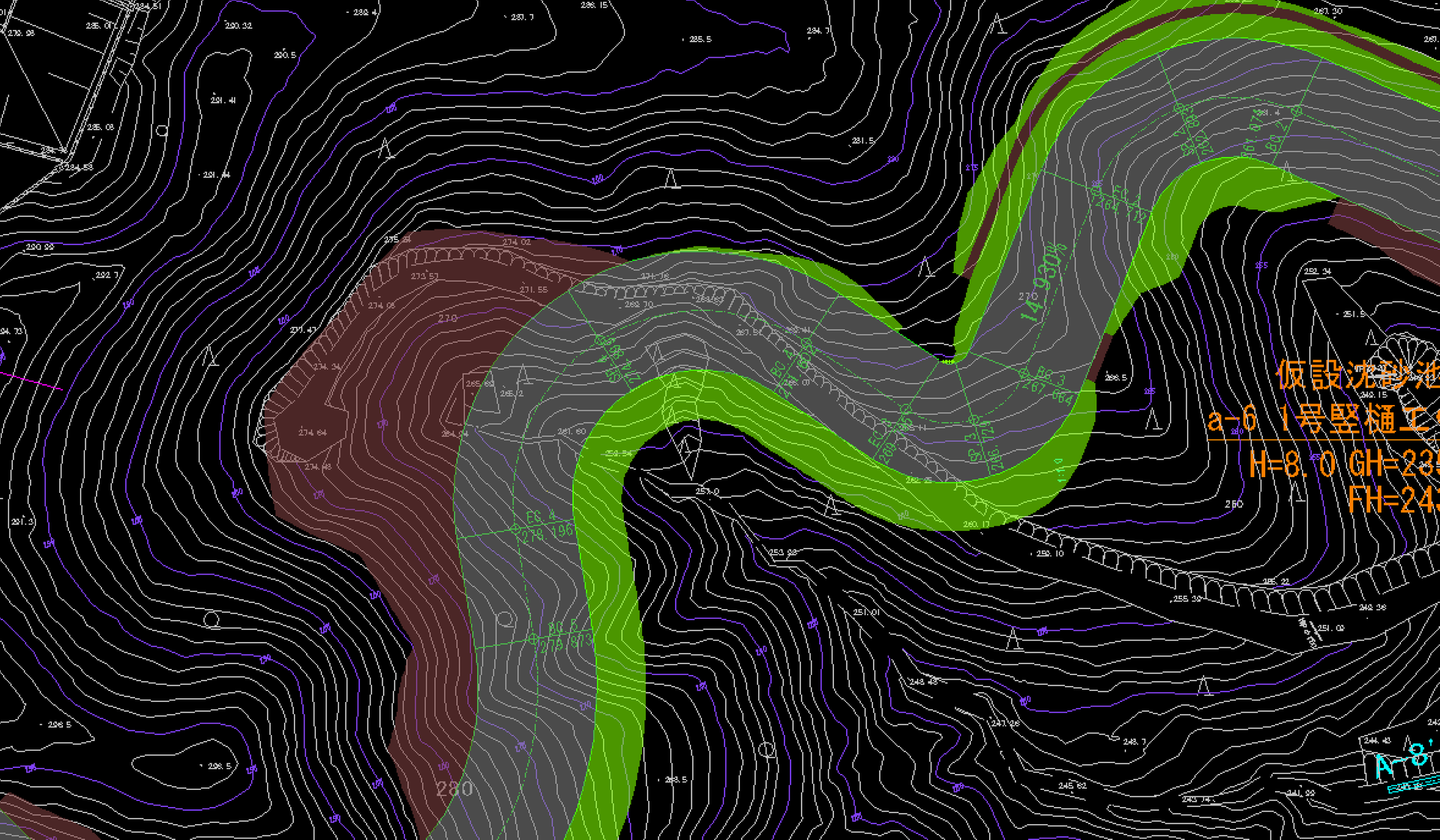

平面図に描画できます🎵

レイヤーの指定も出来るし、構成点に○マークも付けれます👍

後は、A納図で開くだけ😁

すんごい機能ですね〜

あとは、ハッチングに合わせて結線するだけ✨

🐼の地道な作業は何やったんやろ💧

こんな使い方も想定してるKENTEMのT氏は凄すぎ😵

更に全て秒で回答するトレーナーの方々も凄すぎ😵

今回の方法はトレーナーのH氏にご教授頂いたので公式な方法です✨

もうね〜今後は考えるの止めて、即電話しようかな〜😁

ではでは、本日もご安全に👷
