ども久しぶりのサイテリスト🐼です。
今回はサイテック3Dネタになります😄
SiTECH3Dネタですが快測ナビにも繋がる内容です✋
過去に🐼が色々やらかした話も書きましたがその記事について少し掘り下げてみます😅
この記事の中の測点を忘れるって内容です😅
恥を覚悟で行きます😱
先ずはこちら
因みにダミーの図面になります✋
構造物は重力式擁壁
床付けはレベルから下がっていきます。
床付けがレベル部分と床付けの変化点に天端標高の変化点があります。
勾配は1:0.3です。

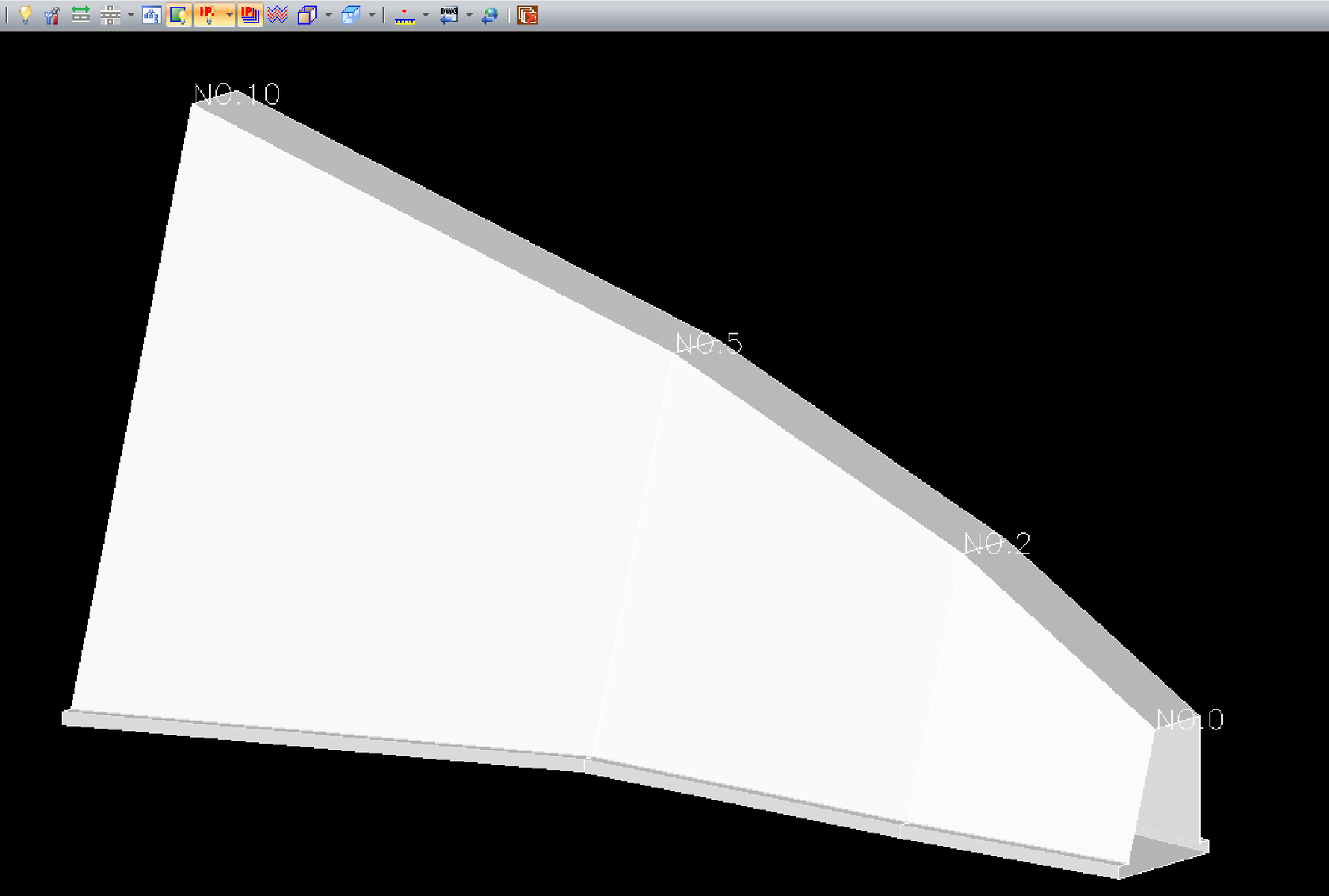

特に難しい構造物では無いのでサクサクっとSiTECH3Dにて3D施工データを作成します。
路線は擁壁のカタに設定してます✋
こんなの10分もあれば完成ですね😄
そう！データ作成は簡単です💡
が！が！快測ナビにデータを転送して現場作業となると・・・・・・
では、快測ナビで作業するとしましょう💨💨💨😌
えっと・・・・快測ナビの画面はありませんので、想像しながら読んで下さい✋
まずは床掘をします。
快測ナビのどこでも丁張り、どこでもナビにて行いす。
ここで！
仮にですよ！床付けの変化点NO.5の位置の存在を忘れてて？NO.5の手前で高さをチェックして🆗その後、約1m先に進んで高さをチェックして🆗だっとします。
結果
床付けの勾配変化点No.5は正確には
🆖ですね。
原因
勾配変化点のNO.5の存在を忘れてた事。
床付け作業の時に快測ナビをSiTECH3Dにてデータを作成した人間では無く、作業員さんが行い、変化点について説明不足だった。
対策
平面図等に高さの変化点を記入しておく。
どこでも丁張りにて測点をロックまたは測点がどこにあるかを必ず把握して作業を行う。
SiTECH3Dにてデータを作成した人以外が作業する場合は変化点などをきちんと伝達する。
次に床付けも終わり均しコンも打設終わりました。
次に行う作業は均しコンに擁壁の型枠の位置出しですね。
ここで
仮にNO.2の天端の変化点を忘れる
結果
擁壁のNO.2の天端が違う構造物が出来上がる
原因
均しコンがレベルの為にNO.2の変化点を忘れていた。
NO.2の所で均し型枠の幅は変化してるいるがそれほど大きな変化では無い為スルーして天端の変化点を忘れた。
対策
作業前（位置出し）には必ず平面図、構造図、横断図、展開図等をよく見て頭に入れておく。
平面図等に変化点については表記しておく。
色々な変化点がどこにあるか？なぜそこに追加測点を作成しているのか考えてSiTECH3Dにてデータ作成した時の事を思い出す。
こうして見ると全てヒューマンエラーですね。
SiTECH3Dや快測ナビには罪は無いですね。
使う人間の失念や記憶の問題ですね。
2次元で丁張りや位置出しを行う場合は必ず、方向の変化点や高さの変化点を座標計算するのでまず忘れる事は無いです❗ってか、そこ以外はまずまず位置出ししませんね✋
しかし3Dデータは路線の始まりから終わりまでが一連の動き？データ？リアルタイムな数値で表現されるので仮に高さの折れ点、方向の折れ点があってもその場所をきちんと把握しておかないとするするっとスルーしてしまう事があります😅
お恥ずかしい話、🐼はおバカなので床付けの時なんかしょっちゅう高さの折れ点忘れてます😱😱😱😱
少し進んでからあちゃ～🌀🌀🌀ってなります😓😓
今回のダミーの場合は標高の変化点が激しいから分かりやすいですが、これがほぼレベルとか勾配の変化が微妙な場合は測点忘れて施工したら恐らく最後まで気づかないのではないのかな❗
そして、仮にどこでも丁張りとかで既定断面を確認してても、その既定断面は管理測点の位置出しや確認の為に作成したのか？（高さや方向は変わらない）
それとも構造物の高さや方向が変わる為に作成した測点なのか？（管理測点では無い）
はたまた、直折れの前後に追加した測点なのか？
んでもって、直折れ付近に管理測点で測点追加してたら、直折れのIP測点なのか、折れ点対策の追加測点なのかさっぱり（笑）
まぁ〜追加測点のNo.を見て前後に細かく測点があれば折れ点だな！って分かるのは分かるんですけどね😓
SiTECH3Dではコメント欄に書込出来るけど、それはサイテック3Dの中だけで、快測ナビではコメント欄は表示されません⤵️
既定断面でロックしようとしても測点（追加距離）で表示されるのでどれがどのIP なのかはたまた折れ点対策なのか、管理測点なのか🌀
まぁ〜皆さんはこんな🐼の様な失敗は無いと思います😅
いや〜🐼以外にもう一人位は全国探せば居てるかな🌀
こんな失敗しない一番の解決策は❗
サポートへ☎です❗
聞く事です❗
教えて貰う事です❗
勝手に考えて解決策見つけて🐼の様にしてたら、こんなミスをしますよ〜😱😱😱😱😱😱😱
では、本日もご安全に👷
