さて、今日はサイテック3Dでふと疑問？
難問？な事です。
この２次製品の水路の縦断ですが、
線形は平面なので、垂直ですよね。
縦断勾配が余り無い時は問題無いですが、
縦断勾配がキツイ場合、又は法面の竪排水の時に問題が😅

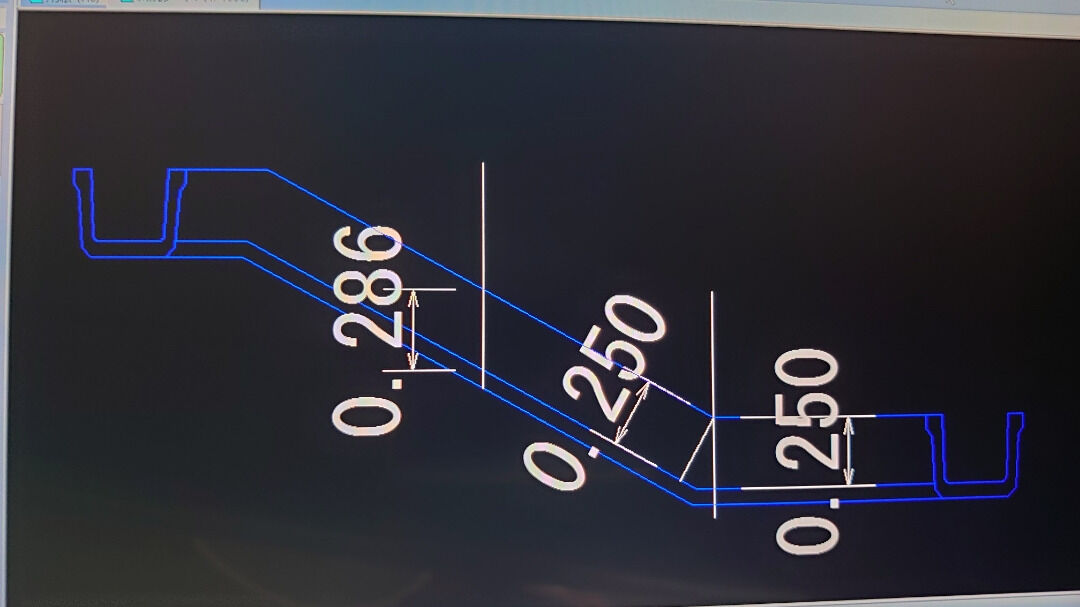

この図面で線形と縦断そして横断を一連で計算すると、縦断勾配がキツイ所（法面）は垂直方向の為、0.286mmの所が0.250mmになります🌀
説明が下手ですいません⤵️⤵️⤵️
これが現場打ちの擁壁や水路なら垂直方向に高さを取るのでOKですが、２次製品となると、法面に垂直方向なのでOUTですね😅
さてこれをどう、解決するか🌀🌀
恐らく解決策は
1.水平部と法面部で線形を分ける。
2.法面部分だけ断面形状を変える。
このどちらかが解決策かなとは思います🌀たぶん·····恐らく·······
まぁ〜法面の竪排水なので、丁張りを法面に沿って設置すれば床掘りや均しコン、据付まで解決です（笑）

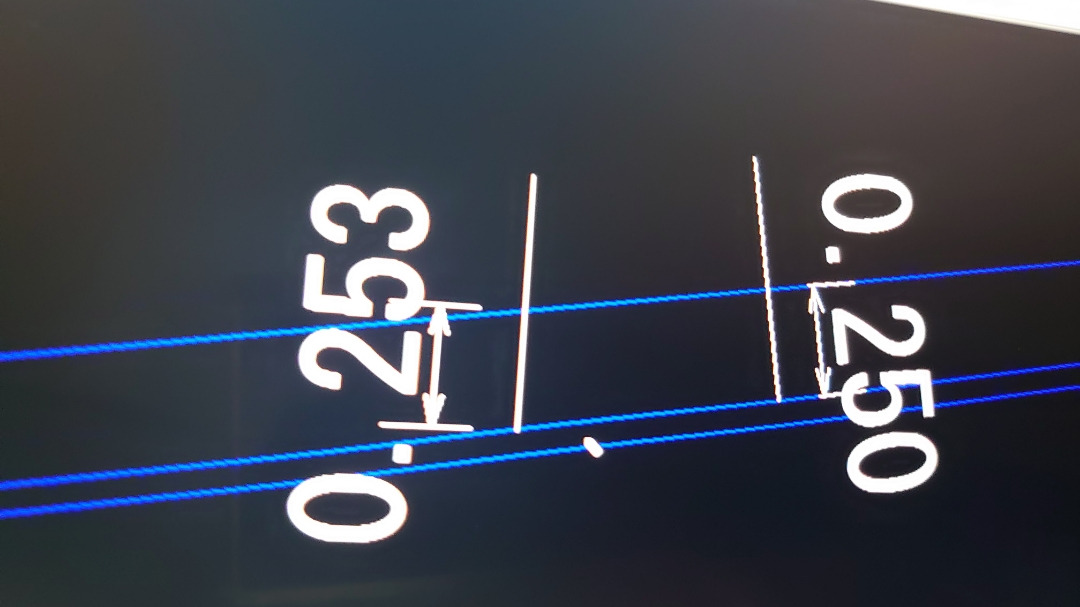

こちらは縦断勾配16%の場合
3ミリなら床掘り、均しコン問題無いですね
16%よりキツイ道路勾配はそうそう無いとは思うので😅
サイテック3Dで一気に計算しても問題無いですね✋
