今日は外で急遽測量です。

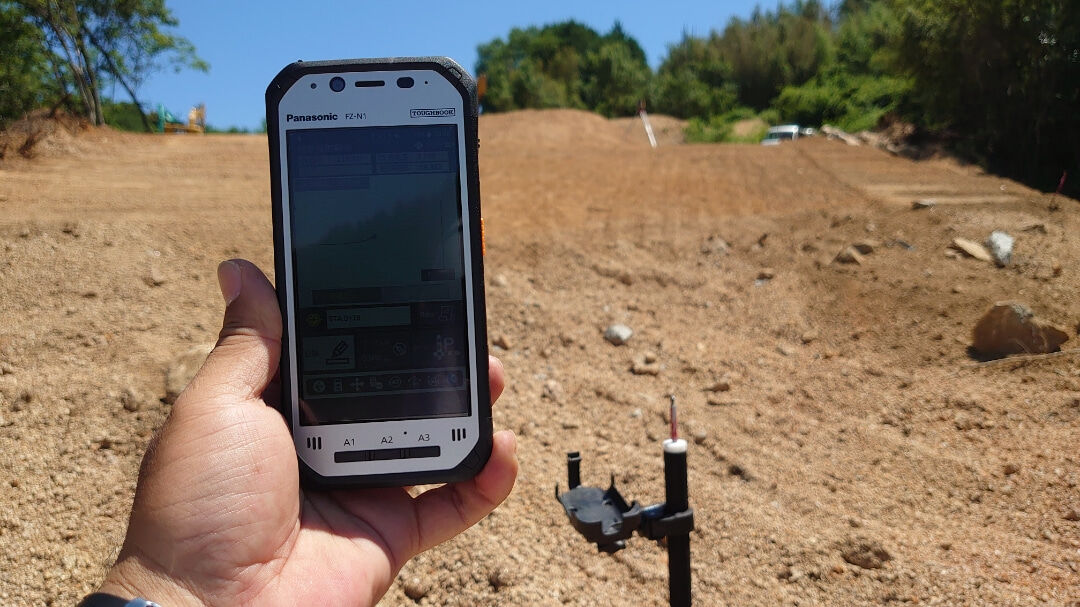

使うは、相棒の快測ナビと杭ナビです。
作業内容は現況の横断測量です。
昨日は現況TINから横断作成しましたが、
今日は現況測量にて横断測量です✋
この方が分かる！簡単って言う方も多いですかね〜！

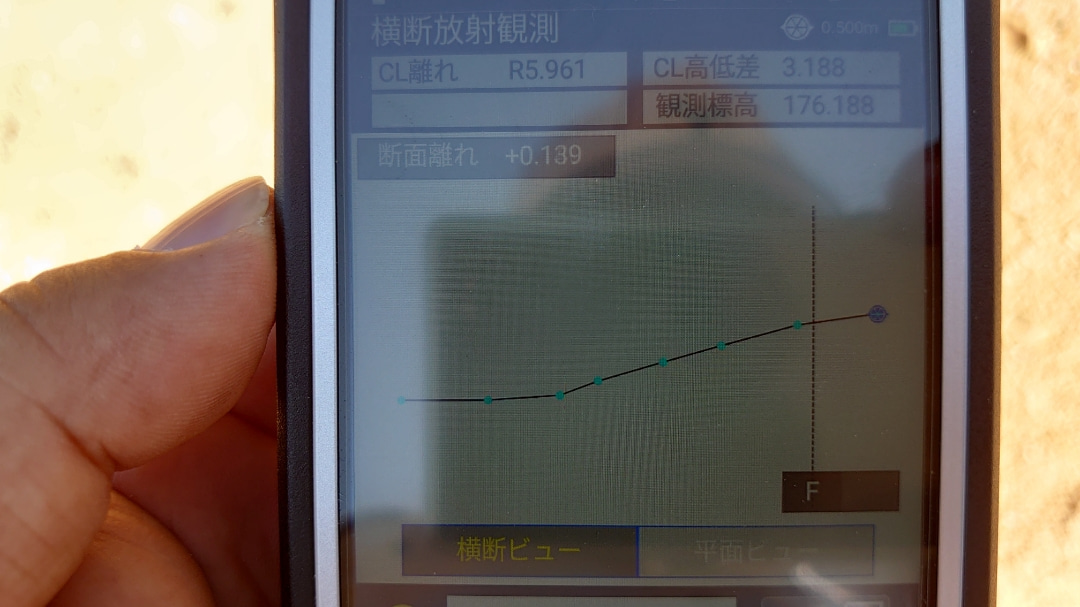

快測ナビで使うは横断放射観測(路線)です。
これを使えば、横断方向のガイドしてくれますので、確実な横断方向になります✨
左上の方に横断方向からの離れが出てきます✋
サクサクと観測して行きます〜👍
真骨頂はここから！！！
データーを横断SIMAで出力！

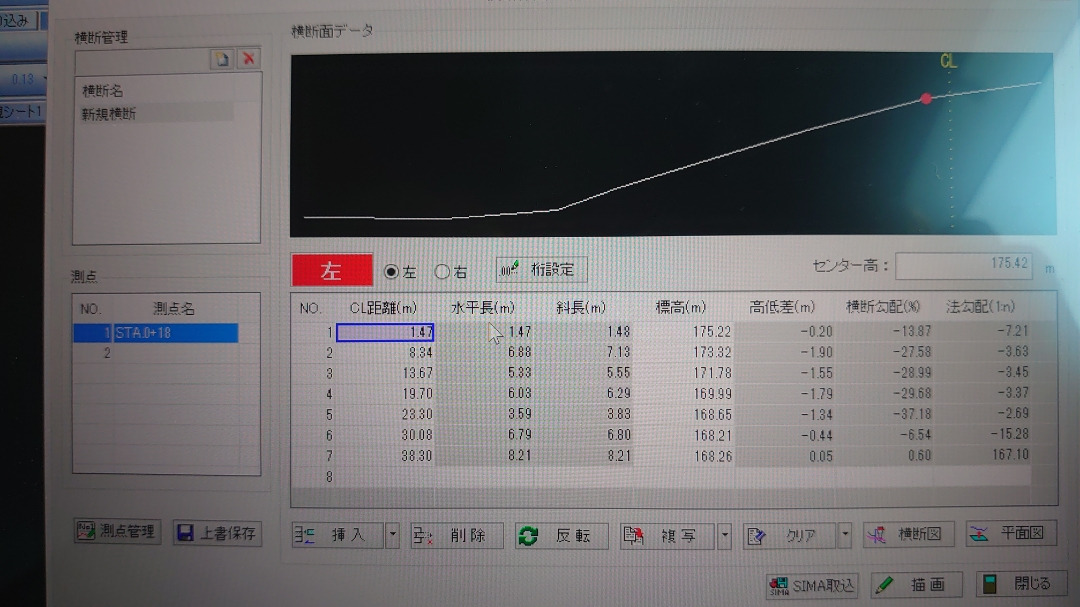

そして、A納図を開いて、測量ツールの横断図作成💨
そしてSIMA取込みで
一気にデーターが流れてきます😆
そしてA納図で作図
ここまで、１度も電卓も作図もしてません！
全てがSIMAで簡単✕2
横断SIMAで作図されてる人には、今頃そんな事・・・・・・って感じですよね😅
でもアナログな🐼には驚きのシステムです
