おはよございます☁
今日は曇ってますが、土が・・・・・
なので、外業が😅
さて、今日は昨日のサイテック3D Vol.6の記事に付随する話です😁
何度も同じ事になりますが、サイテック3Dは路線、縦断、横断が必要です。
その中で、道路の路線ありますよね✋
そしてそれに隣接？それにくっついてる？
道路側溝！
これってよくありますよね〜😄

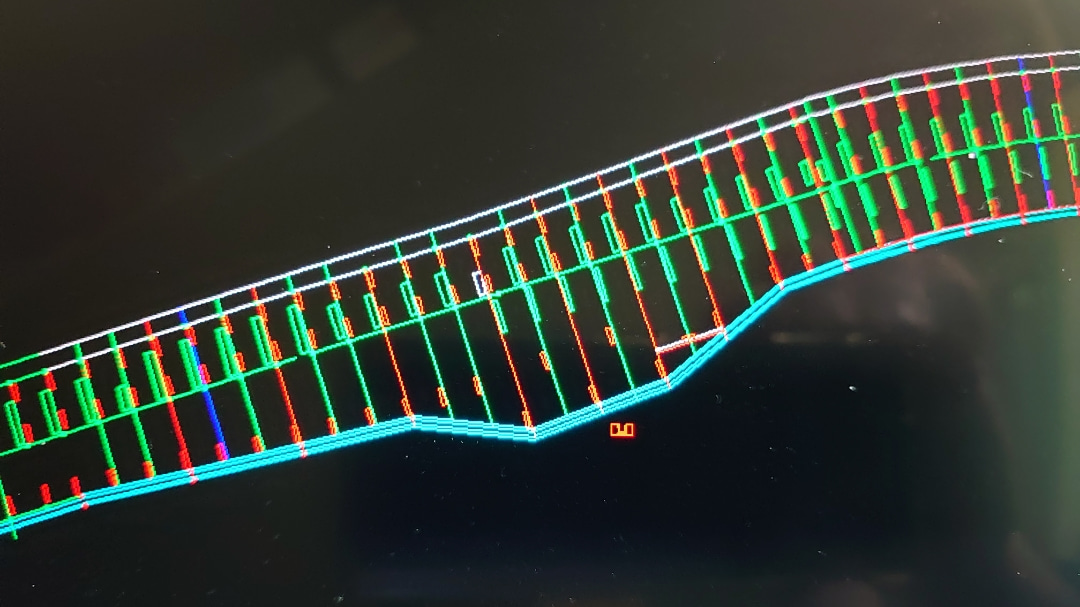

こんな感じ✨
道路の一部が拡幅されて退避所がある図面
これって道路線形に依存してる道路側溝ですよね！
道路線形の横断面図にも道路側溝描かれてますよね！！
ならこれはサイテック3Dで道路線形から道路側溝も作成すれば良いってなりますよね。
でも、それってどうなの？って話です。
この道路は縦断勾配15.9%の上りです。
かなりキツイ😅
サイテック3Dで道路線形から計算すれば横断方向は道路線形の直角方向ですよね✋
道路側溝もほぼ同じ様な勾配ですね。
では、水路の掘削、丁張りも道路の線形の横断方向に丁張り設置して水平器でヌキ板うちますか？
恐らくどの土建屋もそうだと思いますが、答えはNOですよね？✋
NOで無い方はスルーして下さい😅
🐼の基本的な考えが間違ってます😱
🐼の考えでは、道路は道路の横断方向、水路は水路の横断方向ですよね

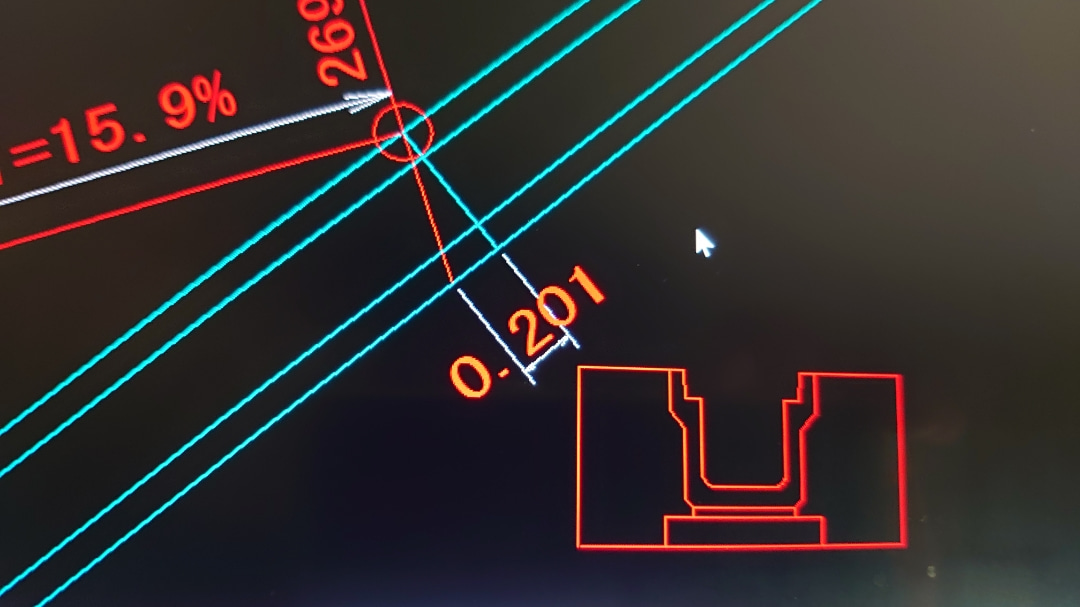

拡大すると

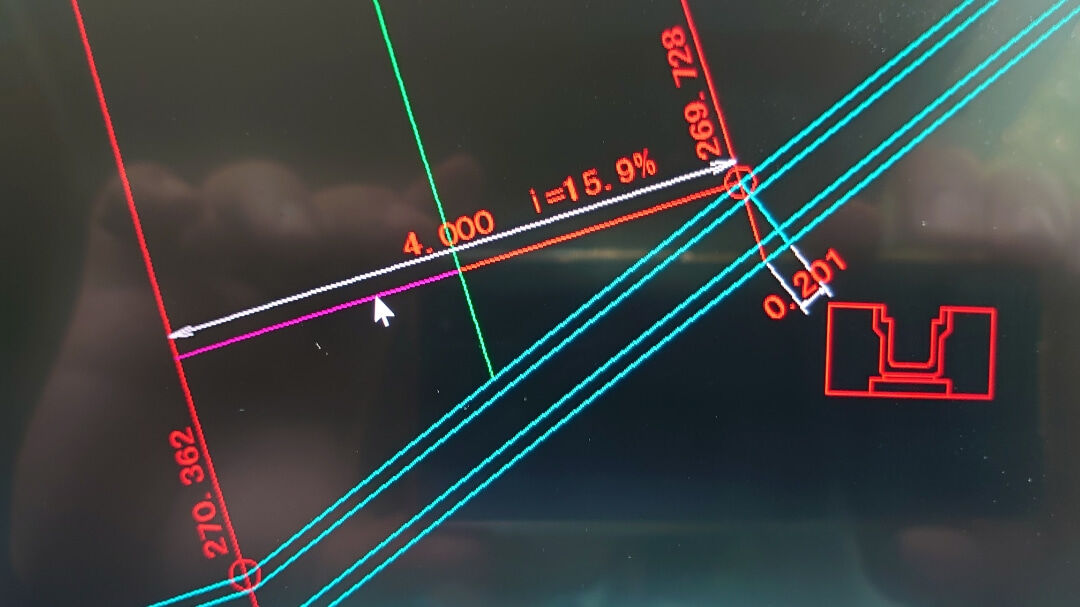

赤色が道路の横断方向、水色が水路の横断方向。
この図面では道路の横断方向と水路の横断方向とでは約20cmズレます😓
サイテック3Dで道路線形を計算して掘削していくと、過掘、若しくは深さが浅くなりません？
ならどうするか？
サイテック3D Vol.6の記事にも書きましたがそう言う時は道路側溝に新たに路線を作成し縦断、横断作成すれば道路側溝の横断方向が作成され、床堀、均しコンの位置、高さが快測ナビのどこでもナビで利用出来ると思います✨
大事なのは、一見道路線形に依存してるように見える道路側溝やブロック積みも、よく見て見たら、道路線形の横断方向と構造物の横断方向が違う時は新たにそれぞれの構造物に路線を作成する事で解決できるのかなと思います✋
最後に、あくまで🐼が考えるサイテック3Dの使用方法、活用方法であり、建設システムさんにサポート受ければもっと簡単、安心、安全な方法があると思います👍
