おはよございます☔
雨ですね、土建屋は困りますね⤵️⤵️⤵️
外業や工事が出来ませんね💨
🐼も外業出来ないのでパソコンとにらめっこ（笑）
さて、今日は雨なので、少し内容が濃い話と長文になるかと思いますので、興味無い方はスルーで😅
唐突ですが、皆さんがしてる工事の図面に路線は何個ありますか？縦断は何個ありますか？横断は？
恐らく路線は1個若しくは2個、縦断も路線と同じです！
ですよね、だって、図面には平面図、縦断面図、横断面図って書いてるから✋
でも、ちょっとまって👊
平面図の中に路線は沢山あります！
構造物の数だけ！法面の数だけ！
んんんんんん？？？？どういう事？？？
まず！基本の道路線形に依存する構造物があるとします。これは道路線形から計算できますよね👍
では、基本の道路線形とは違う方向？違う場所にある構造物は？？
そこ！！そこなんです💨
路線とは基本の道路だけでなく、1号〜3号水路まであれば3本路線があるんです😯
ブロック積みが2箇所あれは路線は2本あるんです✌️
平面図見て下さい！そこにはブロックの肩、水路の肩がありませんか？それが路線なんです✨✨✨
そして、水路の展開図、ブロック展開図ありませんか？それが縦断なんです✨
名前は展開図ですけど、構造物を縦に表記してるから縦断なんです😯
なぜこんな話？？ってなりますよね
ここで登場するサイテック3D
サイテック3Dは路線、縦断、横断が必要です。
サイトを見ても自動で判別、凄い3D載ってますよね、でも全てが道路線形に依存？沿ってますよね💨
では、道路線形とは違う構造物は？ってなりますよね
感の良い方はもうお解りですね、そうです
道路線形に依存しない構造物は新しく構造物の肩等に路線を作り、展開図から縦断作れば良いんです！
そして横断も
作るって言ってもA納図で新しく作図するんでは無く、サイテック3Dに今ある図面を読込、そこで構造物ごとに路線を作り、縦断入力、横断入力すればいいんです！
路線は参考図面から座標拾えます
縦断は展開図から変化点毎に高さを入れます。
すると後は横断だけ、横断は構造物等を見ながらまたは、参照しながら作成すれば全ての位置に、座標と高さが出来ます✨
法面も同じです！3段あれは3本路線を肩でもスソでも作れば良いんです
3段を1つの路線で横断で3段ぶん作れば良いんです。
文才無いから上手く説明出来ないですません⤵️⤵️⤵️⤵️

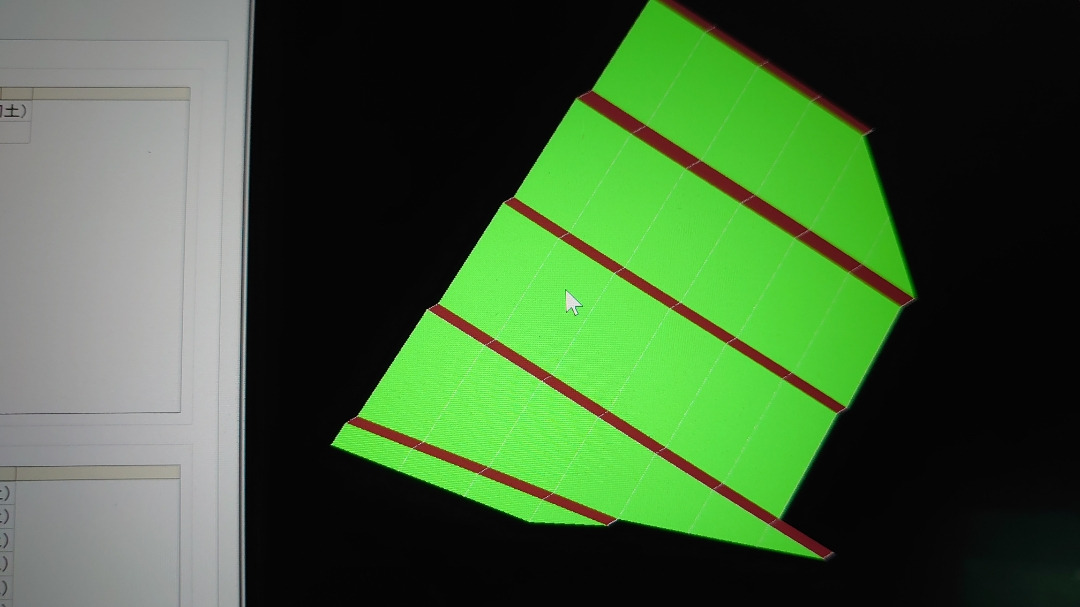

🐼のサイテック3Dの中はこんな感じです
こんな風な3D画面です。
この中にとりあえず路線は7個あります！
まだまだ、増えます✌️

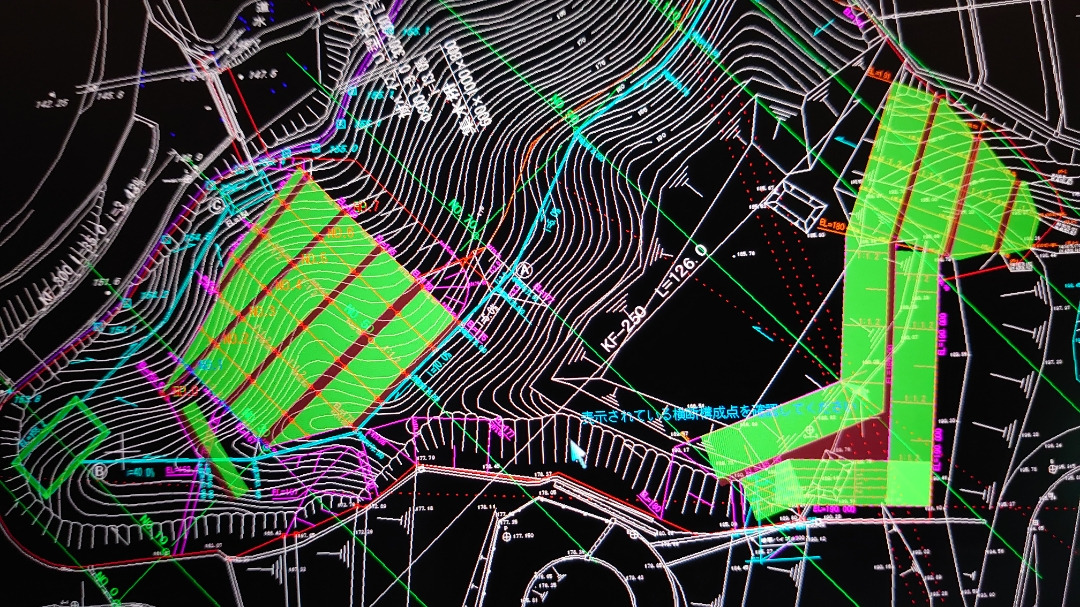

平面図で確認すると
こんな感じです！路線を作り、縦断を作り
横断作成すると参照図面に表示出来ます！
その都度路線も参照図面で確認出来るので、間違いがあれは直ぐに気が付き修整が出来ます🎵

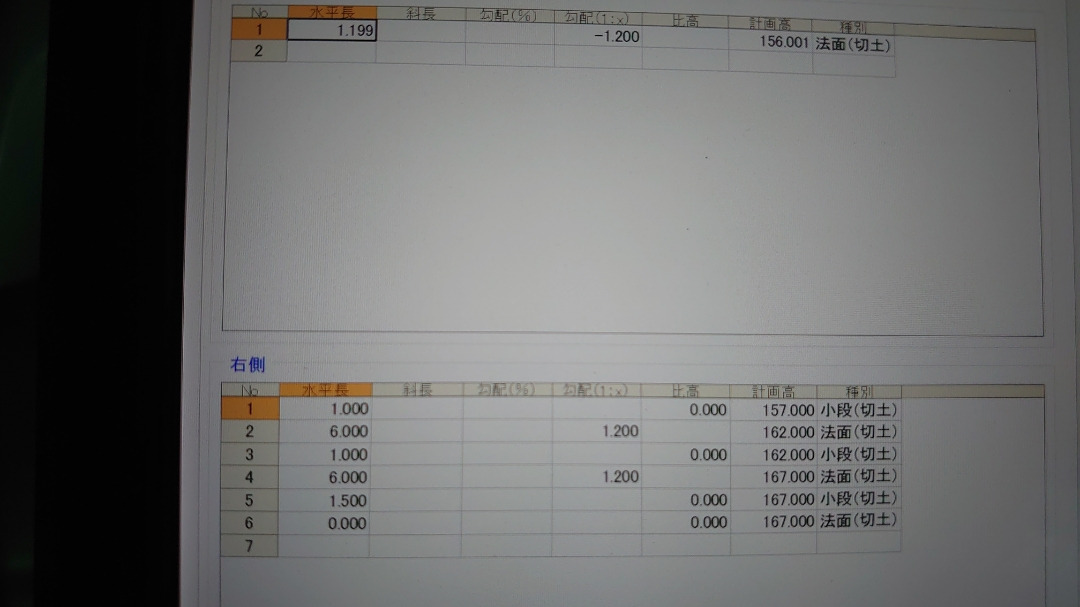

これは法面の小段の肩に路線を作り
左に一段右に3段を横断で作りました💨
サイテック3Dでは1つの現場の中に無数に路線を作り縦断、横断を作成します。
それを快測ナビに転送すれば、どこでも丁張り、どこでもナビが使えます。
転送する際に全てを転送しなくても居る部分だけ(1号水路の部分だけ、ブロックの所だけ)の転送も出来ます✌️なので、現場でどの路線やったけ？？って事も無いし
路線名は構造物の名前とか付けれるので安心です💨
構造物の掘り方、法切等に丁張りは必要無いと思います✌️法丁はオペにもよりますが（笑）
工事金額が高かろうが、安かろうが丁張り計算や位置出しは同じです！
なので、🐼はちょっとした構造物とか法丁とかでもサイテック3D使います。
使いやすいから✨✨
ちょっとした工事で30万円以下とかでもサイテック3D使います（笑）
だって3Dで出来るから、分かりやすいし、伝わりやすいし、外での作業が減るから😆
あくまで🐼の独学でのやり方なので、正式な使い方をするのなら、サポート受けるのが一番だと思います😅
あくまで、みなさんのヒントとなればと😄
以上長文失礼しました。
