快測ナビ Vol.19
は〜いハイブリッド丁張り職人🐼です。
久しぶりに快測ナビネタです🤭
快測ナビは測設や位置出しに使うのが普通かと。
購入業者は土建屋さんだろうから✋
🐼も土建屋ですが、測量も行います。
今回の依頼は現況測量〜横断図作成〜掘削土量の算出。
まずは現況測量から💡
現況測量っていっても基準点もベンチマークもありせん💨
🐼がする現場は殆ど公共座標では無く任意座標です😅
現場で基準点作成からスタートです。
相棒は快測ナビ✋
山の中で一人で測量です。
快測ナビの使い方にもありますが、何も無い所から座標作成して基準点測量も行えます。便利ですね🎵

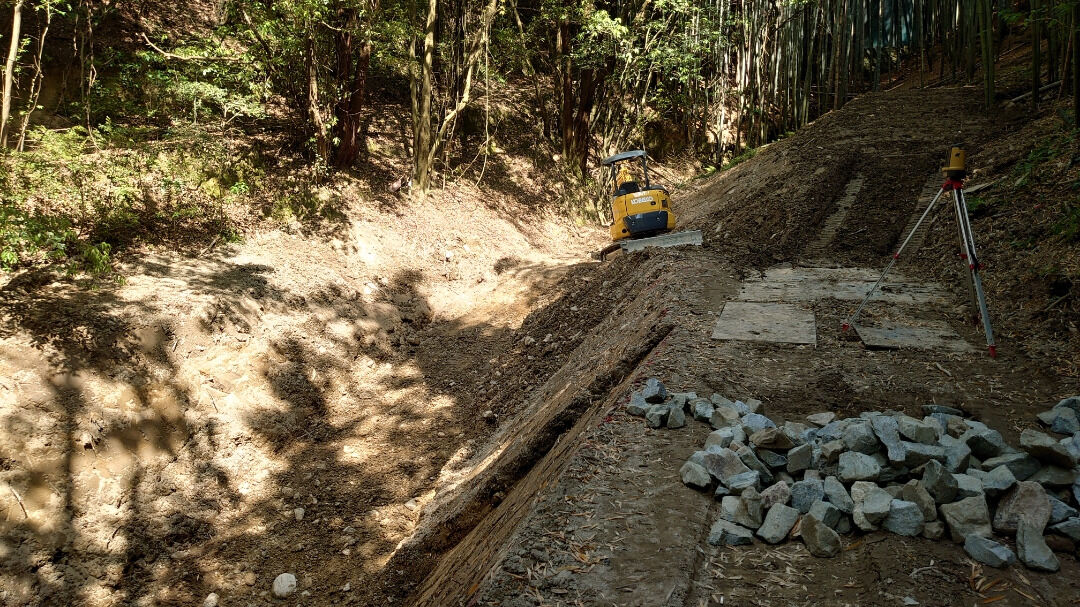

さて、測量開始
構造物も無いので簡単な測量ですね😀

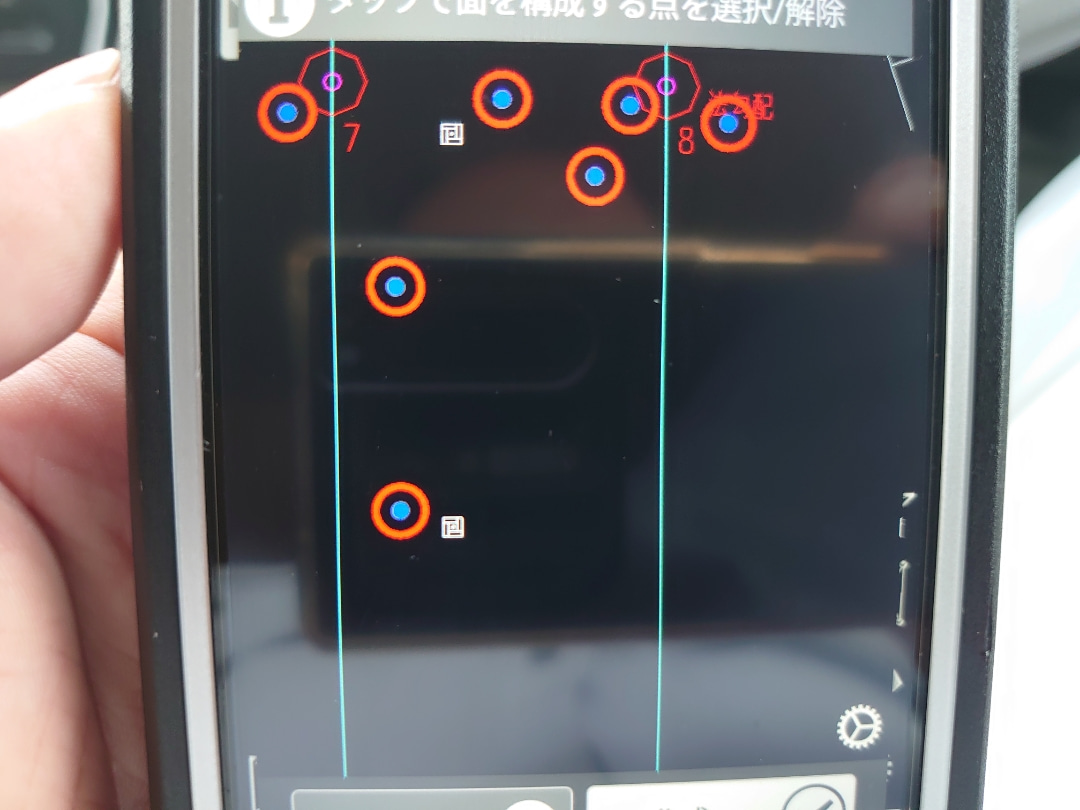

約1時間位で基準点測量から
平面視距完了です。
杭ナビ無いとツーマンでの測量ですね⤵️
でも🐼には最高の相棒杭ナビ＋快測ナビがあればどんな時も一人で🆗です。
便利ですね〜👍
さぁ〜測量も終わったので、データーを現場大将に転送してA納図で平面図作成✋
横断は今回は平面図からの読取りで行こうかと思います👊
現場で断面取ってもいいんですが🌀
明日から雨の予報なので、明日からCAD三昧です😆
最後まで読んで頂きありがとうございます。
サイテック3D Vol.26
おはようございます☁
ハイブリッド丁張り職人の🐼です。
最近暑いですね〜☀
🐼もサイテック3Dが熱いです😆
さぁ〜今日もいっちゃうよ🎵
あくまで個人的見解、感想なので✋
ご了承下さい。
3D作ってて思うのは、見た目重視？施工重視？って話❗
見た目重視で行くなら、今まで作ってきた？施工して来た感覚ならどうも端部や取り合わせ部分でデーターが無くなり範囲外の文字が😱そら、範囲外なんだから仕方無い🌀でもそこが要るの？欲しいの？ってなります。
その部分を必要としデーター作成すると見た目は突っ込んでる、重なってるって事になります。
言い換えるなら
設計3Dか施工3Dかって話です。
設計3Dはそれはそれは見た目に綺麗で誰が見てもおかしい所は無いです。
でも施工3Dは見た目は変だし、どうなのそれって？？って感じです。
イマイチ言ってる事が分かりませんが😅
とある現場の3Dです。
見た目におかしいですよね😨
法面が突っ込んでます✋
平面図
法面と管理道路の様なものが交差する箇所です。
2Dでは見た目交差する箇所で法面は終わります。
でも施工ってなると。
この部分は盛土法面ですので、画面上から順に盛土をしながら法面を叩き上げてきます。
その際に管理道路の交点を超えて施工し、後から管理道路作成しながら擦り上げてくる施工になると思います。
管理道路には水路も入ってきます。
法面を1段施工して水路か法面2段施工して水路か？
そこは今後考えるとして😅
よーわ、ある程度余盛等を端部にもするので、丁度の所で法面データーを終わらせると範囲外になります。
なので、施工上は突っ込んでデーター作成が正解なのかと🐼は思います。
勝手な解釈ですが、コンサルや作成専門業者に頼むと恐らくですが見た目がきちんと出来てる3Dデーターが納品されるんじゃないかな🌀
過去に経験ありますが、コンサルが入れた丁張りは基本に沿ったそれはそれは素晴らしい丁張りでした！
ですが、現場で使える？使い物になる？その丁張りから次の施工へ使えるか？って言われたNOです。
自慢する訳では無いですが生きた丁張り、使える丁張り、アレンジが効く丁張りを入れるのが🐼のもっとうです。
たかが丁張り、されど丁張り。
奥が深いです。日々勉強と反省を繰り返してます。常に進化し続けるハイブリッド丁張り職人🐼です。
あ〜何が、言いたいかわからんくなってきた😱😱😱😱😱😱
あなたが作ってる3D施工データーは見栄えのいい設計データーですか？
それとも現場に行って困らない見た目の悪い施工データーですか？
って話でした✋
🐼が作る3D施工データーは見た目が悪い、🐼独自の考えの3Dデーター。
そして、作り方、やり方全て独学。
なので、皆さんは間違わない様にサポート受けて作成が近道、ベストなデーターが出来上がると思います。
困ったらサポートへ☎
秒で解決です。メモを忘れずに👊
最後まで読んで頂きありがとうございます。
サイテック3D Vol.25
はい✋🐼です。
ハイブリッド丁張り職人の皆さま、サイテック3D職人の皆さまお疲れ様です👍
さて、今回はサイテックと施工Revoのお話です。
とある所から依頼の仕事❗
どうと構造物作るのに、上空に高圧線が通ってるので、高圧線の高さと構造物との距離調べて貰えませんか？
っと言うもの✋
早速現地に行き測量開始です💨
相変わらず一人で全て行います（笑）
孤独な🐼です。
先ずは鉄塔の測量から💨
って、入れません。登れません👊
当然ですね😅
なので、トランシットで交会方にて鉄塔の電線を吊り下げてる部分を測量します。
水平角と高度角メモメモ
あと、念の為ノンプリズムで測れる所測っておきます💨
写真は1枚もありません😨
背景が写ると場所がバレますので笑笑
事務所に帰ってA納図を使って作図😄

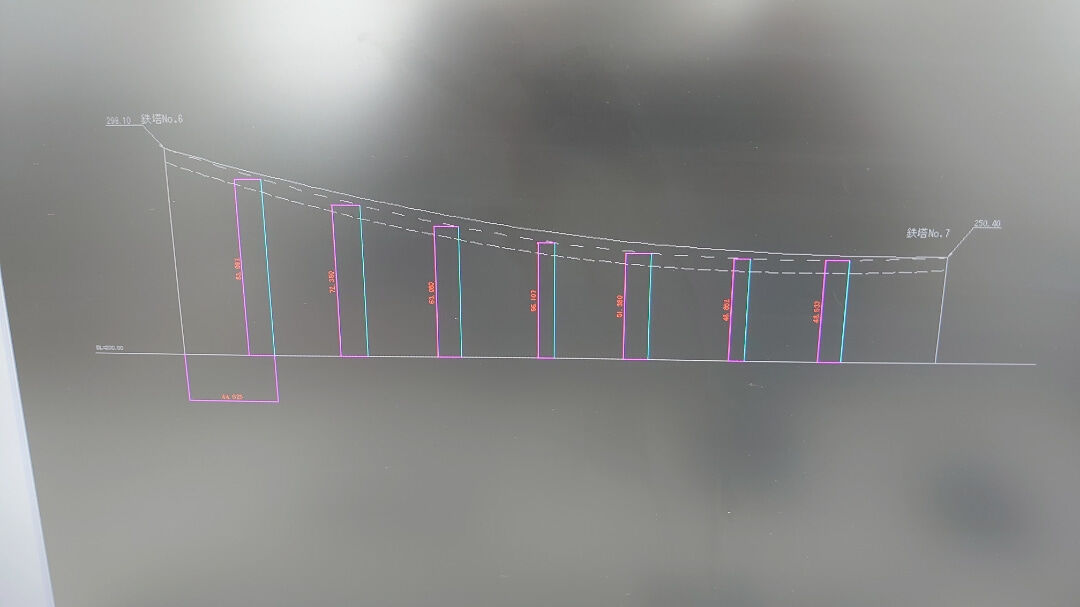

はい出来ました😄
いい感じに垂れ下がってますね😁
鉄塔と鉄塔の距離は370メートル高低差は50メートル程でした💦
さて、次にサイテック3Dを使って高圧線を路線にて入力💨💨💨💨
縦断入力して、横断で高圧線からの安全距離も入れて作図

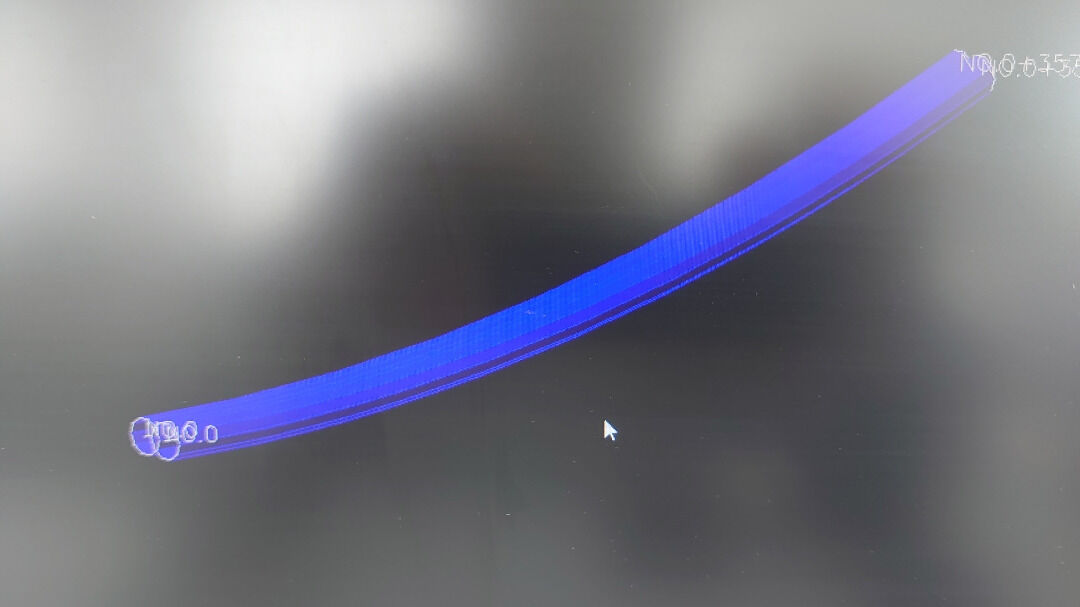

はい出来ました👍
サイテック3D便利だわ👍
さて次は構造物の真上の高圧線の高さを求めます👍
ここで、便利なの断面変化点作成✨✨✨
これ🐼しょっちゅう使ってます❗❗
縦断作成してたら、平面図上で交点や知りたい場所クリックすれば自動で追加距離とセンターの高さを表示してくれます🎵
これ、非常に便利ですよ😆
構造物の離れも分かりましたので、続いて構造物の作図

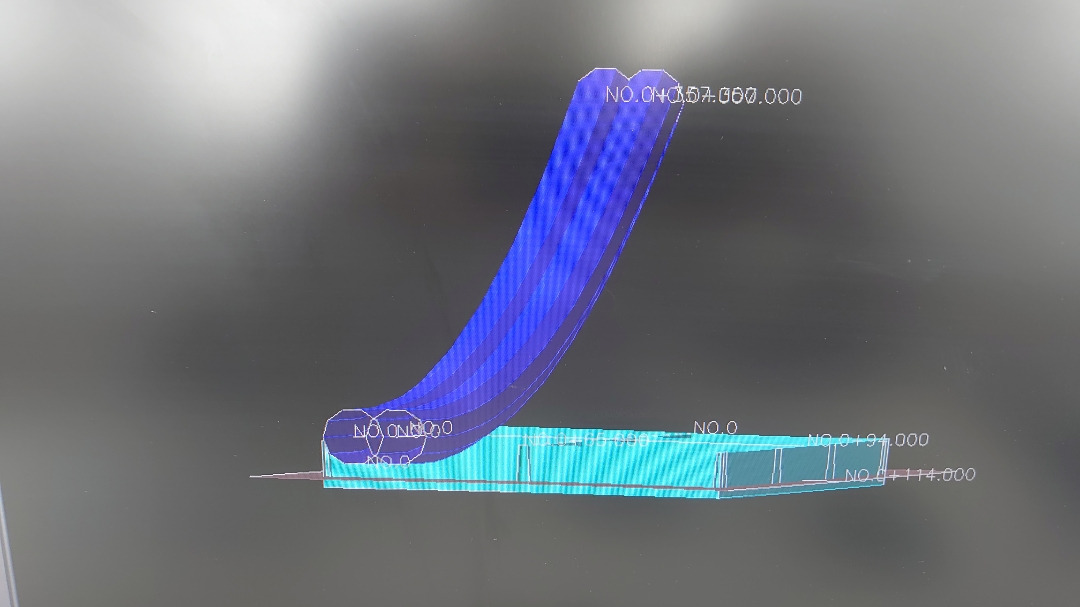

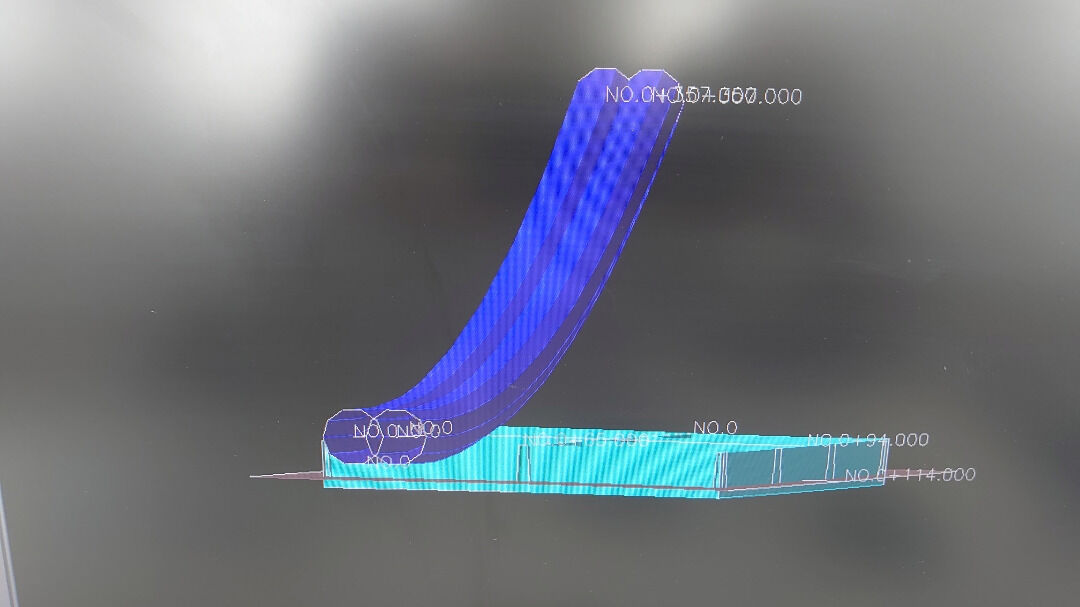

こんな感じになります✨✨✨✨
ウォータースライダーみたい🤭🤭🤭
そして、施工Revoへ転送

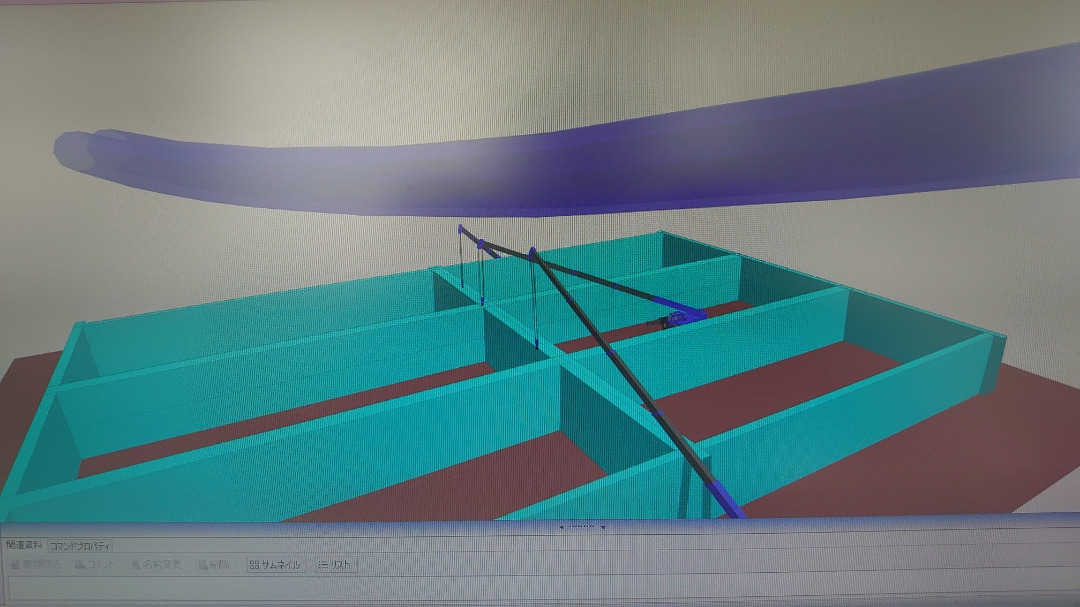

サクサクっとラフター配置✋
あ〜3Dイラスト楽しすぎる（笑）
1日中、色んなの配置出来る😆
あ〜終わった🤗🤗🤗
サイテック3D様々です🤗🤗🤗🤗🤗
ほんま、サイテック3D使いだして、時間短縮や作業楽になりました。
恐らくですが、使い出したら分かって頂けると思います👍
なので、先ずはデモお願いしてみて下さい。快測ナビアドバンスも忘れずに✋
必ず丁張り職人の欠かせない相棒になります👊👊👊👊👊👊😆😆😆😆
あくまで🐼独自の使い方なので✋
正しい使い方はサポートまたは、セミナー等あるので、そちらをご利用下さい🎵
最後まで読んで頂きありがとうございます🤠
杭ナビショベル
おはようございます☔
☔ですね〜。外業が出来ませんね😅
さて、今日いつもと違うお話です。
昨日ですが、知り合いの土建屋の方から、杭ナビショベルのデモあるからどつですか？とお誘いが💡
行って来ました👍
日立建機香川県営業所へ
先ずは
TSとバックホウの組合せ
排土板にプリズムセットして自動追尾してました✋
バックホウにモニターつけて見ながら整地ですね💨
アームは制御出来ないので排土板のみ
整地オンリーですね👊
続いてはお目当ての杭ナビショベル
杭ナビとバックホウの組合せ
こちらはアームを制御出来きますね。
杭ナビとタブレットをBluetoothで繋ぎ
タブレットとバックホウをWi-Fiで繋ぐ様です。
タブレットの画面です😅分かりにくいですね（笑）
最後はI
Ict建機です。GPSとの連動
モニター画面です。
Ict建機は他の現場で他の機種ですが、一度見せて、乗せて頂いたのでほぼ同じですね。
どれも凄いですね👍
ヨダレが出てきます😆
お値段も凄い金額（笑）
お話もさせて頂きました⤴️
香川県の現状はIct工事の対象の時に、購入？リース？が現状の様ですね。
となると、3Dデーター作成は外注がまだまだ多いのかな（謎）
建機機械は高いけど、ソフトを購入して3Dデーター作るのは建機に比べれば安い👊
そして何より3Dデーターは便利⤴️
サイテック3Dなら作成も簡単👊
先ずは3Dデーター作成から初めてみましょう✨って。
🐼が偉そうに言ってますが、🐼もまだまだなんですけどね⤵️⤵️⤵️⤵️😆
さぁ〜今日もご安全に
サイテック3D職人＆ハイブリッド丁張り職人の皆さま。
最後まで読んで頂きありがとうございます。
サイテック3D Vol.24
はい✋🐼です😁
サイテック3D職人の皆さん＆ハイブリッド丁張り職人の皆さん
こんちわ〜😄
さぁ〜サイテック3Dネタばっかですが（笑）
快測ナビも日々使ってゴゾゴゾ測量や丁張りやら色々としてます💨
最近はサイテック3Dでデーター作成してるのでサイテック3Dネタ続きます（笑）
さて、前回アップした記事のその後です。
合間を塗って何とか600メートル位作成出来ました😅
まだまだあります⤵️⤵️⤵️⤵️
サイテック3DとA納図、両方同時に進行？使うので、普段のノートでは効率悪いので、デスクトップに切り替えました
おっ！久しぶりのツインモニターです💡
今はしまってますが、もう一個モニターあります😄✋
なので、トリプルモニターもいつかは始動するかな🌀
今はツインでいけるのでツインです。
こんな風にしてます。

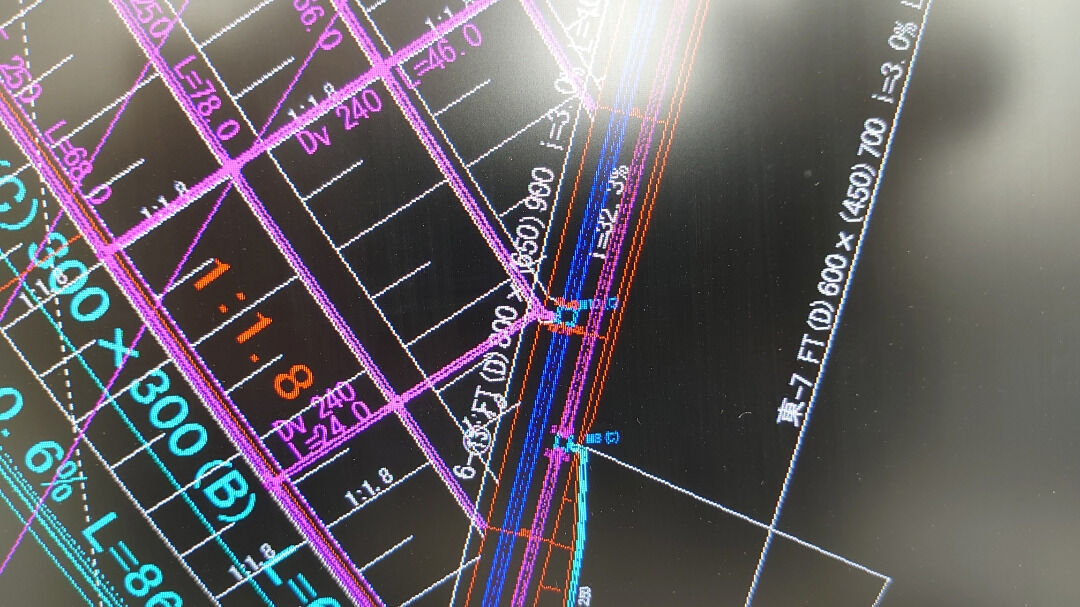

左にサイテック3D、右にA納図
何故こんな風になるのか、それは2Dが完璧で無いから、2Dで編集しながらサイテック3Dで縦断作成。
確か、現場大将使ってる時はA納図起動出来なかったような🌀🌀🌀🌀
出来るのならすいません😨😨😨
サイテック3DA納図は同時に使えるのでサイテック3Dで縦断作成です。
縦断出来れば直ぐにA納図で編集。
水路の勾配がかなりきつく30％位なので、サイテック3Dで横断入力の際に縮尺変更するので縦断は必要になります。
はい出来ました
見た目は1路線に見えますが、6路線あります。
桝があるので桝で路線変えてます。
これがいいかどうかは建設システムへ聞いて下さい✋
あくまで、🐼のやり方です✌️

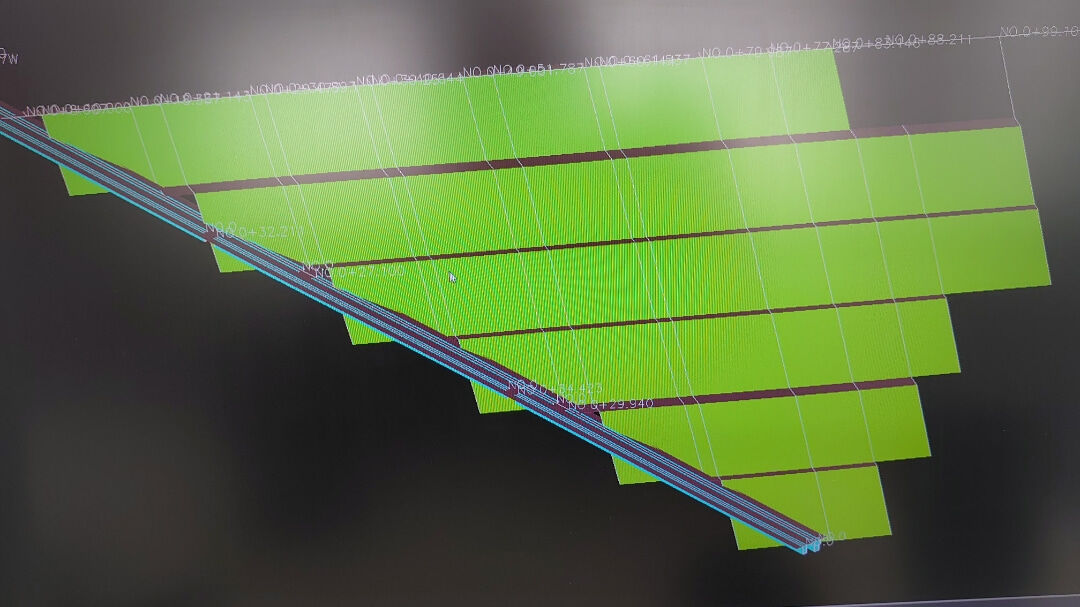

ヘビがはってる様な3Dですが（笑）
位置については平面図の上に表示出来るので確認です。
はい🆗
次に3Dで確認します。
あちゃ〜😱😱😱😱😱😱😱😱😱
水路地盤から飛び出してるやん😨😨😨😨
入力ミスですね😭😭😭😭😭😭
こーなる事も予想済みなので、前もって水路周辺に路線作成して地盤を作成してました👍
余分にダミーで路線作ってるとぶつ切りの水路を入力する際のチェックにもなります✌️
6路線もありますが、どの路線かは直ぐに分かります。
おかしい所をクリックすれば路線の名前や位置や情報が表示されます✋
更に横断入力画面へも一気に飛べます😄
なので、後の編集？入力し直しも楽です。
はい！おかしかった所を修正しました。
ダミー路線の茶色から飛び出して無いし、埋もれて無いので間違い無いですね✋
🐼が言うのもなんですが、非常に特殊な仕方、やり方とは思います。
なぜなら、縦横断面図はなくて、平面図に高さが所々表記されてる図面のみで行います。
言い換えれば、平面図にある程度高さ表記されて、構造物の名前が記入されていれば平面図からでもサイテック3D使えば縦断、横断起こして施工図にできます。
便利ですね、更に同時進行で3Dデーターも作成出来ます👍
二兎追う者は一兎も得ずでは無く
二兎追う者はニ兎も得るですね😄
また、何を言いたいか伝えたいか分からない文章ですいません⤵️⤵️⤵️⤵️⤵️
困った時はサポートへ☎しましょう。
秒で解決です。
メモは忘れずに👊👊👊👊👊👊👊
🐼のやり方はノンサポートです。
サポート受ければ持って簡単、早いやり方があると思います✋
最後まで読んで頂きありがとうございます。
さぁ〜またバリバリデーター作るで⤴️
サイテック3D Vol.23
は〜い🐼です。
天気良くなってきて☀ましたね
さぁ〜バリバリやりまっせ😁
さて、とある現場なんですが、手元にあるのはこんな水路の平面図、あとあるのは水路の構造図だけ😅
水路が入ってる平面図には所々、要所々々高さが表記されてます💡
これを元に2Dの水路縦断と3D起こして行きます😨
現場大将の縦断作成も考えたんですけど、お恥ずかしい話、ここだけの話
現場大将でトラバー計算？路線計算？
縦横断作成した事ありません😱😱😱😱😱
故に使い方分かりません（笑）
偉そうにサイテック3Dネタ書いてますが、
🐼はその程度のスキルです🌀🌀🌀🌀
でも、それでも3D出来るって笑笑
なぜ、2Dの縦断起こすか！
割付の為ですね😅それと🐼以外は2Dなので😅
あ〜総延長何キロあるんやろか💦💦💦
とりあえず、サイテック3Dで座標読取りして縦断図作成そして割付図、んでそこからサイテック3Dで横断入力ですね😓
あ〜いつ終わるやろか😨
ってな事で、サイテック3Dは現場大将使えない🐼でも使えるって話でした😁
なので、現場大将使えてる人はサイテック3D使いこなせますよ〜🎵
そして困った時はサポートへ☎
ただし、同じ事は2度聞かない様にメモを取りましょう✎
最後まで読んで頂きありがとうございます
