サイテック3D Vol.23
は〜い🐼です。
天気良くなってきて☀ましたね
さぁ〜バリバリやりまっせ😁
さて、とある現場なんですが、手元にあるのはこんな水路の平面図、あとあるのは水路の構造図だけ😅
水路が入ってる平面図には所々、要所々々高さが表記されてます💡
これを元に2Dの水路縦断と3D起こして行きます😨
現場大将の縦断作成も考えたんですけど、お恥ずかしい話、ここだけの話
現場大将でトラバー計算？路線計算？
縦横断作成した事ありません😱😱😱😱😱
故に使い方分かりません（笑）
偉そうにサイテック3Dネタ書いてますが、
🐼はその程度のスキルです🌀🌀🌀🌀
でも、それでも3D出来るって笑笑
なぜ、2Dの縦断起こすか！
割付の為ですね😅それと🐼以外は2Dなので😅
あ〜総延長何キロあるんやろか💦💦💦
とりあえず、サイテック3Dで座標読取りして縦断図作成そして割付図、んでそこからサイテック3Dで横断入力ですね😓
あ〜いつ終わるやろか😨
ってな事で、サイテック3Dは現場大将使えない🐼でも使えるって話でした😁
なので、現場大将使えてる人はサイテック3D使いこなせますよ〜🎵
そして困った時はサポートへ☎
ただし、同じ事は2度聞かない様にメモを取りましょう✎
最後まで読んで頂きありがとうございます
サイテック3D Vol.22
はい✋🐼です😄
サイテック3D職人＆丁張り職人の皆さん
こんにちはー😀
さぁ〜今日もサイテック3Dネタです✌️
またまた、お暇な🐼はこんなの作成しました（笑）
竪樋管💡
全く持って施工には関係無い？
無くても🆗な構造物です😅
では、何故作成したか！
自己満足😅？出来ますよ😅？って見本？
で作成しました🌀
サイテック3Dは恐らくこれからも進化してバージョンアップしてくるでしょうね👊
ユーザーからの声を拾って、進化し続けるシステムですから✨
これから始める、購入検討してる土建屋さんは是非デモお願いして、体験してみて下さい✋快測ナビからの体験も🆗
サイテック3D使い出したら全ての工事、現場、工種が3Dでしないといけないの？
いえいえ、同じ現場無いでこの部分！
この箇所、この施工だけ3Dで
って、事も可能です✋
現に🐼も担当してる現場、その現場内全てが3Dではありません。
2Dで行くか！3Dで行くか！
検討して2Dと3D両方使ってます！
快測ナビは全ての現場、施工、工種使用してます😁
快測ナビは2D、3D両方で活躍します。
2D部分はA納図
3D部分はサイテック3D
作業効率、作業内容を考えて2Dと3D
２つを使い分ける！
言わばハイブリッドです（笑）
電気とガソリンこれもハイブリッド⤴️
電気とガスこれもハイブリッド⤴️
A納図とサイテック3Dもハイブリッド⤴️
良い所を両方使用しデーター作成✋
ハイブリッドな使い方を🐼はしてます😁
上手に上手く使い分けないとね🤭
ん〜🌀何が言いたいか又、分からん😨😨
まとめると
2DはA納図、3Dはサイテック3D
そして、どちらも快測ナビにて作業行います。
なので、先ずは快測ナビスタンダードからオススメします✋
使って行く内に、間違い無く👊
スタンダードでは物足りなくなります💦
快測ナビアドバンスへバージョンアップ！
そこが3Dへの入口です🎵
サイテック3D購入です💡
そうすれば、ハイブリッドな丁張り職人になれます😁
目指せ！ハイブリッド丁張り職人✌️
困ったら、サポートへ☎
興味が湧いたら建設システムへ☎
デモが必要になったら、建設システム☎
最後まで読んで頂きありがとうございます😄
サイテック3D Vol.21
はい🐼です⤴️
丁張り職人の皆様、またサイテック3D職人の皆さまお疲れ様です。
いや〜ちと最近バタバタで（笑）
延長150m、集水桝4基の丁張りを設置してました😅
あれ？サイテック3Dでいけば丁張り要らないんじゃないの？って言われそうですが、
やはり、水路等の据付には丁張りが必要ですね😅
いずれは丁張り要らなくなるんでしょうがやはりバカ棒で敷モル調整したりした方が早い！ので丁張り設置です。
ならサイテック3D使わないの？って？？
いやいや✋使いますよ〜
🐼は1人なので、サイテック3Dと杭ナビにて水路のある程度のラインをスプレーして、杭を打ちます💨
そして、今回はレーザーレベル？オートレベル？？使って横貫設置👊
そして、横貫に杭ナビ使って通り出し✌️
あ〜便利だわ🎵今回も一人で完結です🤠
杭を50本位打ったかな？？しんどかった😭
さて、合間で作成したサイテック3Dのデーター
簡単な集水桝ですね🤗
ここで、気になる事が🌀🌀🌀🌀🌀
う〜ん起点と終点がハッチング？？閉じれてない！
そらそうやわな〜これはしゃーない😓😓
が！そこで終わらない🐼の飽くなき挑戦心
おお〜閉じれた？ハッチング出来たやん✨
って、全く現場作業には必要無い作業ですね（笑）
更に、現場全体を表示すると、開いてても閉じてても分かりません😨😨😨😨
でも、こ～する事も出来るよって事で😅
こーゆー風に閉じればCIMへの活用も見えて来ますね✌️
ってか、それなら施工Revoやろ😅って言われそうですが😱
困った時、悩んだ時はサポートへ☎
秒で解決します！
でも！！！！！
その前に、過去に聞いた？質問した事を聞く事無い様に✋
メモを取りましょう👍
最後まで読んで頂きありがとうございます🤠
では、ご安全に✋
サイテック3D Vol.20
あ〜い🐼です☀
ちと、肌寒い感じかな🌀
さぁ〜今日も書いちゃうよ😁
結論！
快測ナビは使う人を選びます！
えっ！サイテック3Dネタやのに、快測ナビなん？
ええっ！！快測ナビって誰でも使えるんちゃん？？
えええっ！！！サイテック3Dネタちゃうん！！！
って、声が聞こえそうですが😅
では、もう一度快測ナビは使う人を選びます！
そして、使う人を決めるのは
あなた！です
あ〜っと！何を言ってるの？？🌀🌀🌀🌀
ですよね😅😅
では、
作業は快測ナビを使って道路側溝の丁張り＆床掘作業です。
こちらの写真
はい✋意味が分かりません！
水路天端とれ？床掘どれ？均しコンどれ？ですよね
こんなんでどうやって丁張り？床掘？
ではもう1枚
ほほ〜う！PUやね💡
おお〜床掘、均しコン、水路天端。
なるほど！これなら丁張り＆床掘👌ですね
はい！この時点で使う人を選んでます👊
もう少し噛み砕いてみます
1枚目の写真が分かりにくいので、丸印つけてみました。
赤丸 水路幅、高さ
青丸 床掘幅、高さ
緑丸 均しコン幅。
となります。
丁張り職人ならこれだけの情報あれば、無敵？情報があり過ぎですね。
現に🐼なら右側の赤丸一個だけで、
床掘、均しコン、丁張りまで全て👌
しかし、丁張り職人以外なら無理かな🌀🌀
いやいや、丁張り職人以外の方は駄目？無理って言ってる訳で無いです。
現場で考える、計算するが故に
ヒューマンエラーの可能性が出てきます。
では、2枚目の写真にも同じ様に丸印つけてみます。
分かりやすいですね✨
これならタップするだけで快測ナビの端末に数字が出るので計算の必要が無い為
ヒューマンエラーは防げます👍
3Dで確認です。
丁張り職人の3D
誰で分かる3D
明らかに下の3Dの方が分かりやすいですね
丁張り職人がするなら、1枚目のデーターで十分
皆が使うなら
2枚目のデーターで。
そうです！サイテック3Dでデーターを作る人が快測ナビを使う人を決めてます。
誰でも使える快測ナビを目指すなら
きちんとした3Dデーター作成をお勧めします。
作成方法や分からない事は
いつものサポートセンター☎です。
秒で解決してくれます✌️
おっ！何か今回分かりやすい記事の様な（笑）
最後まで読んで頂きありがとうございます。
サイテック3D Vol.19
おはようございます☀
🐼です。
さて、今日もサイテックネタです💨
ネタ？記事？書きたい事、山ほどあります😅Volなんぼまで行くんやろか〜（笑）

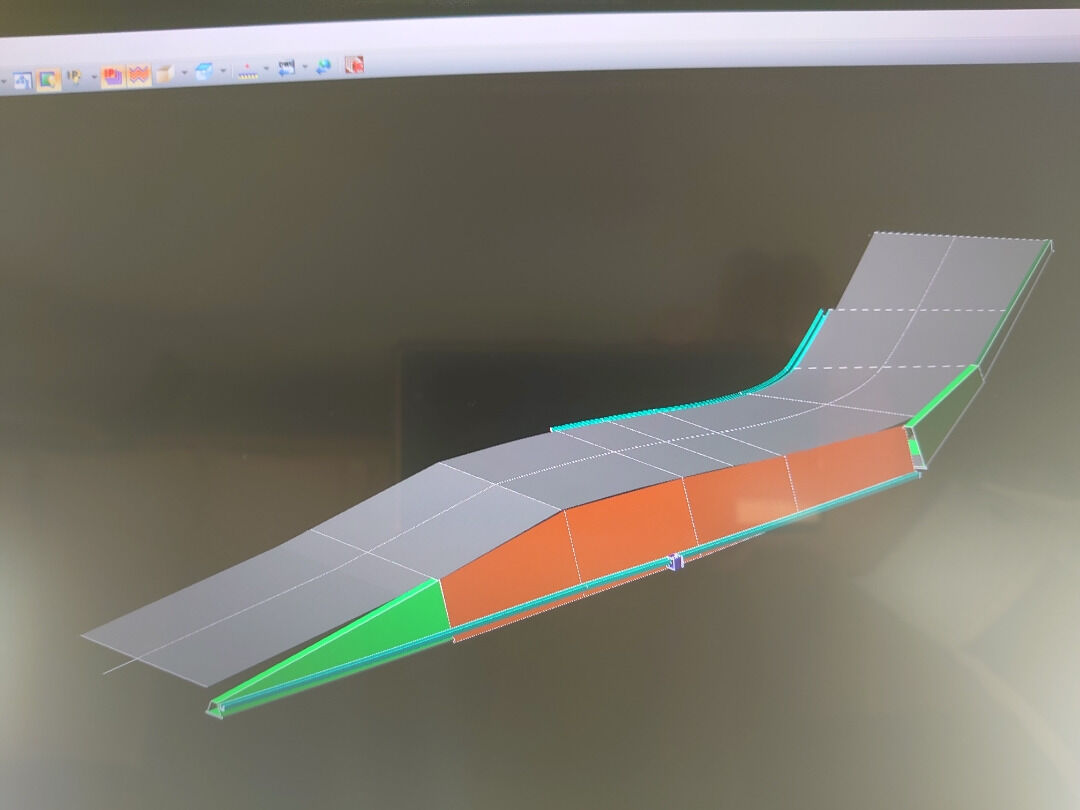

昨日アップした3D画像

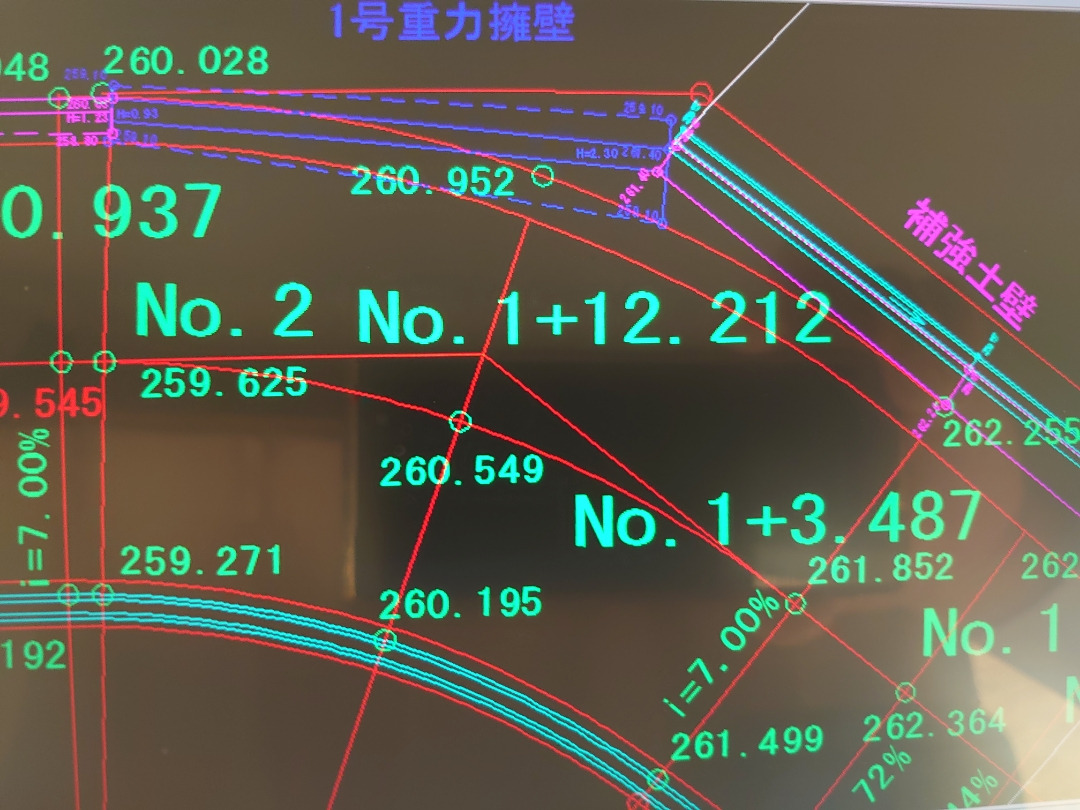

こちらですが、2Dでみると
こちら。拡大画像になりますが
ちょうどカーブの部分です。
右上に補強土壁、左側に重力式擁壁、下側に道路側溝があります。
道路側溝は路線に依存してるので、道路線形から作成ですね。
では、カーブ部分にある擁壁などは路線とは全く関係ない方向ですね😅
こんな場合は別に路線作ります。
ここで！路線って書いてますが、そんな難しい言葉使うからややこしいって感じになります。
単純にどこを基準に平面に配置するか？どこを基準に高さ入力するか？
ただ、それだけの事です。
言わば基準線です。
そう聞くと簡単に思えません？
そして、道路線形に依存してる構造物については、道路線形の横断面図とリンクしてますが、道路線形に依存しない構造物は横断面図は正確に描画されていない事が多々ありますよね、特に方向が道路に直角なのか構造物に直角なのか🌀
では、道路線形に依存しない構造物を入力する時に何を元に入力するか！
それは平面図、展開図と構造図。
平面図で構造図肩、もしくは構造物裾を基準にします。
折れ点の位置をクリックするだけ、次に標高、それは展開図に旗揚げや引出しで記載されてますよね⤴️
それを入力すると縦断まで出来ました✌️
後は構造図にて横断入力？トレースするだけ✌️
上記の事から、平面図はむっちゃ大事です！逆に平面図が完璧なら多少、横断面図が怪しくても何とかなるかな🌀

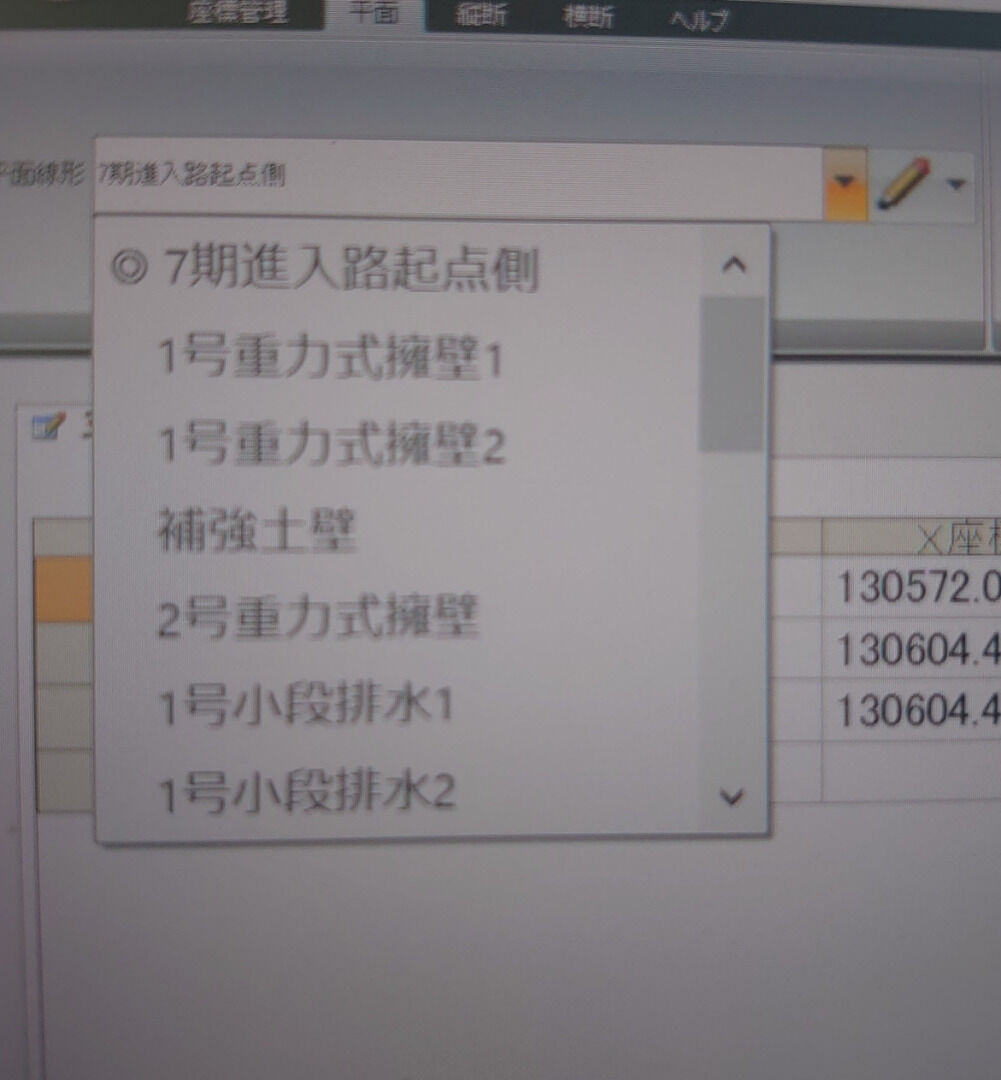

では、先程の3Dの画像の路線？基準線を見てみましょう。
道路線形は一番上。道路側溝は道路線形に依存してるので道路線形の中にあります。
その下の6つが6基準線（路線）です。
3Dの画像では1つに見えますが、基準線は複数あり、複数作成出来ます✌️
この6基準線は平面図と展開図、構造図のみで作成しました✋
横断面図は使いません💨
また、文才無いから訳の分からない文章ですいません⤵️⤵️⤵️⤵️
何が言いたいか！
サイテック3Dを使って作成する3Dは2Dが完璧でないと完璧では無いです！
恐らく他のソフトも同じです！
大事なのは2Dの図面です。
2Dの図面が完璧ならサイテック3Dで作ったデーターは完璧です。
以前も書きました。
あくまで、サイテック3Dは2Dを3Dに変換してくれるソフトです。
間違わない様に！（そんなん知ってるって言われそうですが😨）
なので、2Dで完璧な図面、リンク、整合性をチェック出来る人ならサイテック3Dを使って3Dデーターを作る？変換は簡単です。
是非！2Dが完璧にこなせる方は3Dの世界へ⤴️楽しいです。大変です。でも楽です。
🐼自身完璧に使えこなせて無いのに偉そうな事言ってすいません😅
着工前に3Dで作成すると、途中で計算は無いです！
なぜなら、3Dで作れば後は
快測ナビアドバンスと杭ナビがあれば丁張り計算は一切必要ありません。丁張り設置に電卓もいりません、引き算、足し算さえしません。手元に要るのは快測ナビアドバンスが入ってる端末だけ🎵
実際に🐼現場で電卓しばらく使ってません。（測量、丁張りに関して）
🐼の話では上手く伝えられません（笑）
そんな時はまずはデモの☎プルルル
そして、分からない事あればサポートへ☎
トレーナーの皆さんが秒で解決してくれます👍
今回も何が言いたいか分からない内容でしたが最後まで読んで頂きありがとうございます。
サイテック3D Vol.18
あ〜い🐼です。丁張り職人の皆さん
サイテック職人の皆様✋
暖かく鳴りましたね🌸
🐼の頭には年中花が咲いてます（笑）
この所サイテック3Dと毎日にらめっこ👀
あ〜でも無い、こーでも無い。
行ったり、来たり、戻ったりと💦
そんな🐼に神の声が💡💡💡💡💡💡💡
そ！！！！！神が舞い降りて来ました🎵
神とは
サイテック3Dのスペシャリスト✨
建設システムのT様
T様が香川に降臨されました⤴️
半日＋1時半のご教授戴きました🤗
サポートセンターのトレーナーの方達が
秒で解決する事を
T様は瞬です🤣
普段思ってる事、悩んでる事、
全てに即答！
普段🐼は一人、3Dについて語らえる人も居らず、毎日1人で悩んで、解決しての繰り返し、相談する人も無く、寡黙な日々
なので、聞きたい事やシステムの事やこれからの事とか色々話出来てとても嬉しかったです。
本当にT様ありがとうございます。
こんな香川県のちっぽけな、大してスキルも無い大手でも無く一匹狼？？一匹🐼との時間を作って頂き😢😢😢
感謝しかないです。
逆に言うなら、T様自ら地方に足を運ぶ会社？姿勢？体制？社風？それに驚きです。
だから、現場に即したシステムなんでしょえね🎵机上だけではこんなシステムは無理だと思います。
そして、色々な日本各地のサイテック3Dのデーター拝見させて頂きました！
一言！
凄い！凄すぎる！どうやって作ったん？
どうやればこうできるん？ってデーターばかり⤴️⤴️⤴️⤴️⤴️⤴️⤴️⤴️
サイテック3Dの記事を書いてるのが恥ずかしくなる位🌀🌀🌀🌀🌀🌀
が！🐼は🐼。
🐼の道を🐼の足で🐼のスピードで進むだけ✋
今はこれが限界⤵️⤵️⤵️⤵️⤵️⤵️
悩んで、試して、やり直して、作り直して考え直して。
道路線形1つ、擁壁4つ、排水2路線。
作成時間1日。
まだまだや！
サイテック職人なら恐らく2時間とかなんやろな😅
まだまだ、頑張らないとね✋
さぁ〜また明日から頑張るぞ！
建設システムT様、建設システムサポート（トレーナーの皆様）、建設システム四国営業所所長様、建設システム四国営業所の皆様。
お忙しい中ありがとうございました。
とても✕2濃厚な時間でした。
感謝しかありません。
最後まで読んで頂きありがとうございます。
困った時はサポートセンターへ☎
スペシャリストのトレーナーの方々が秒で悩みを解決してくれます✋
