SiTECH3DStudio Vol.5
おはようございます。
🐼です☀
珍しく2日連続での投稿です😅
今日のネタ？内容は！
昨日少しお話した点〜線そして面です。
とある現場にて、オペがすまんけど、ここの高さ出してくれんかな〜✋って。
それは整地に近い状況なんですけどね。
余り詳しくは書けませんが（笑）
いやいやいきなりなんですけど😱
でも🐼は焦りません！困りせんまん！
なぜなら🐼には相棒快測ナビがあるから😆
こういう事もあろうかと日々勉強？ただのさぼり？いやいや〜勉強です（笑）
既にデーター作ってました。
以前も記事にしてますが、まずはサイテック3Dスタジオにて面を作成。
まぁ〜分かりやすいですね🎵

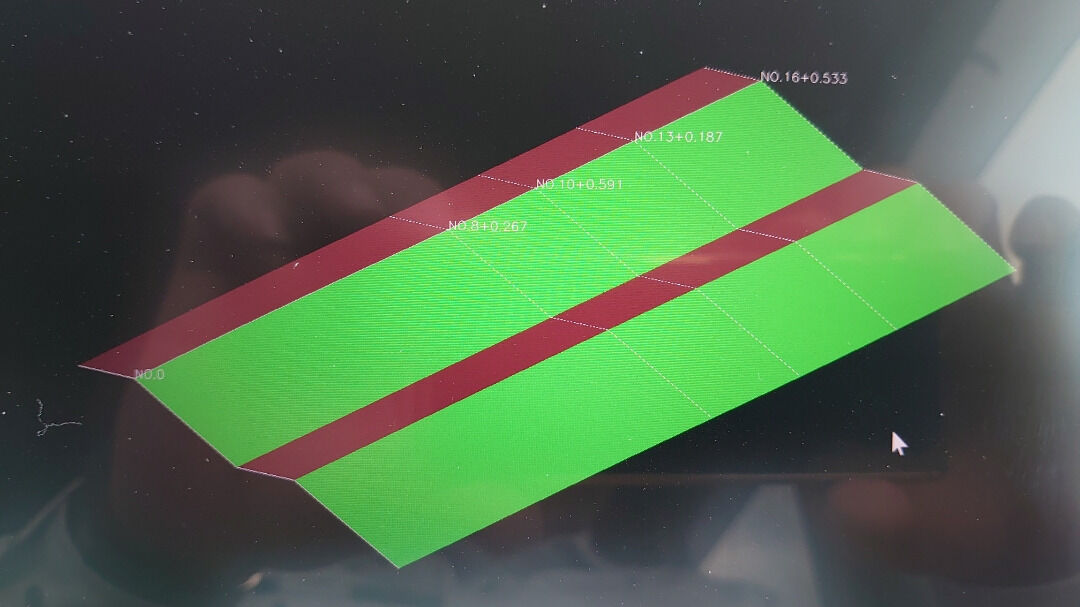

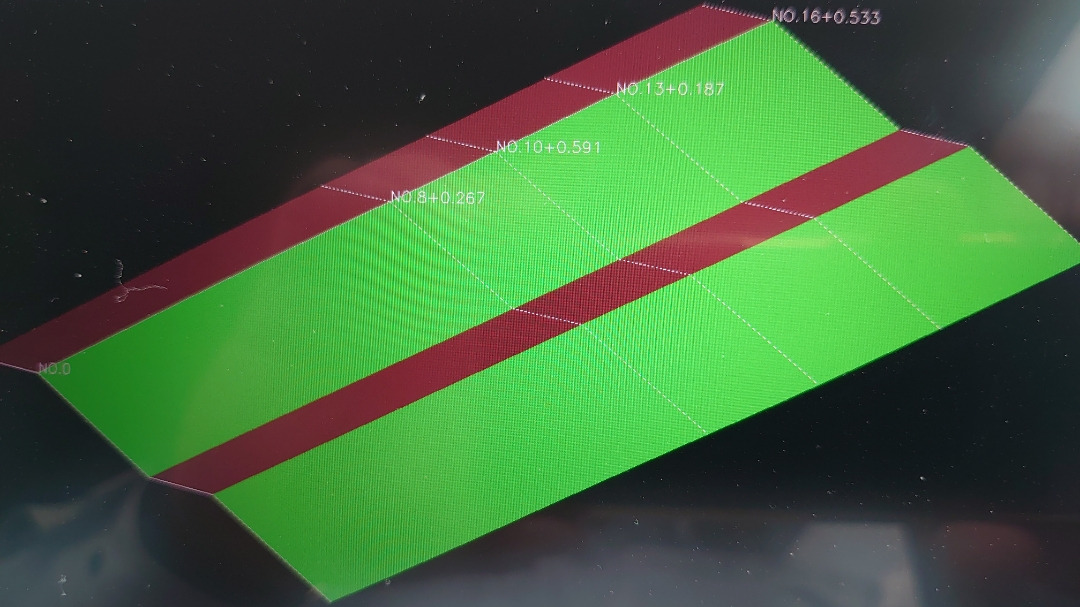

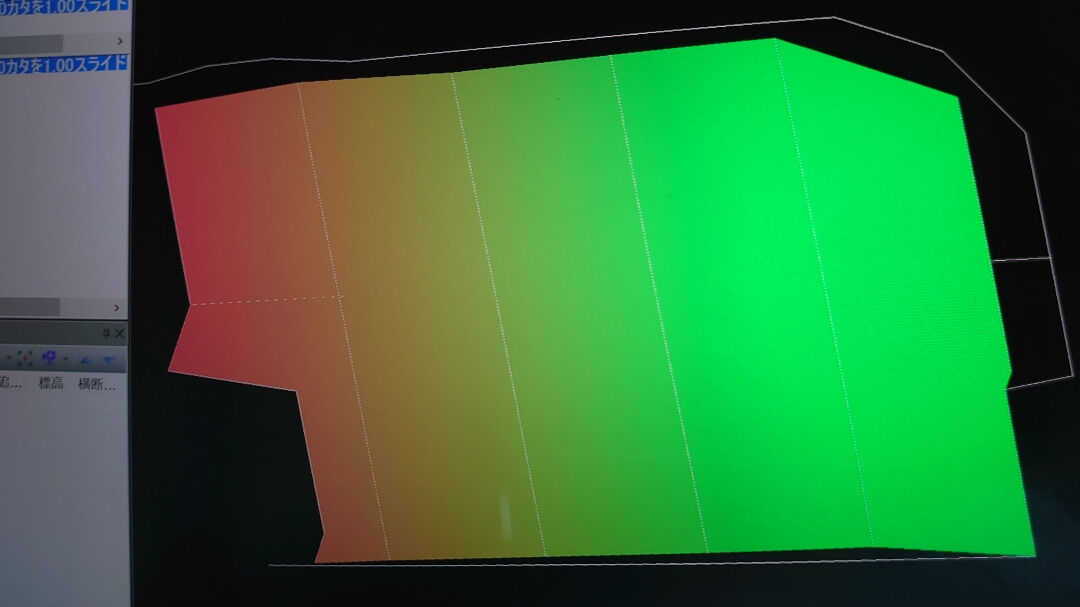

緑色から赤色？茶色？に向かって2.5％の勾配。
単一の面ですね。
どこでもサーフェスで使用する為に、ここからサイテック3Dへ転送。
そして、サイテック3Dにて適当に路線を作ります。

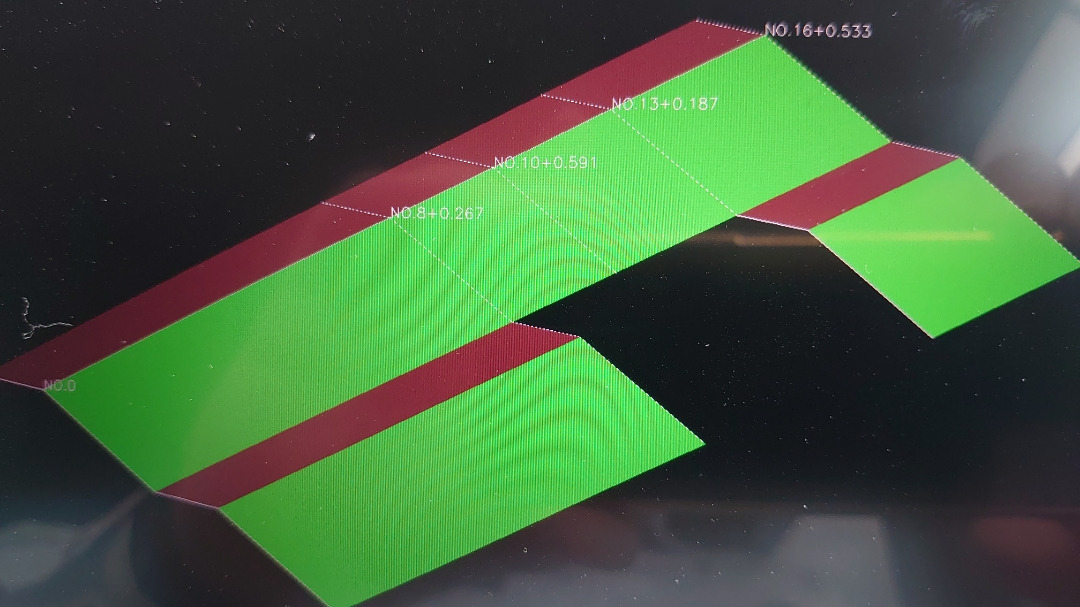

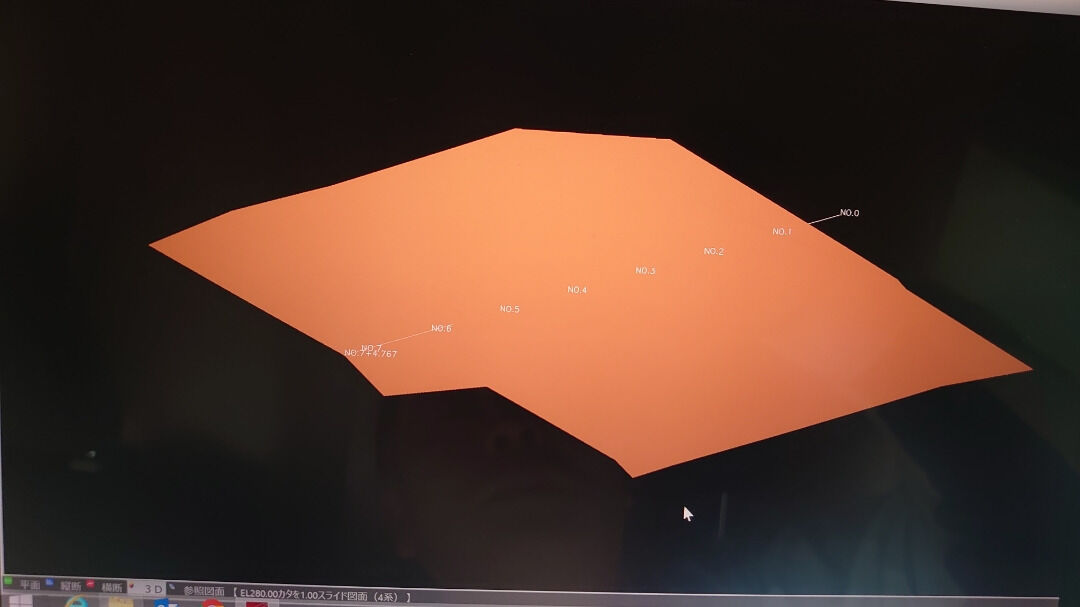

はい！真ん中所に白い線が作った路線です。

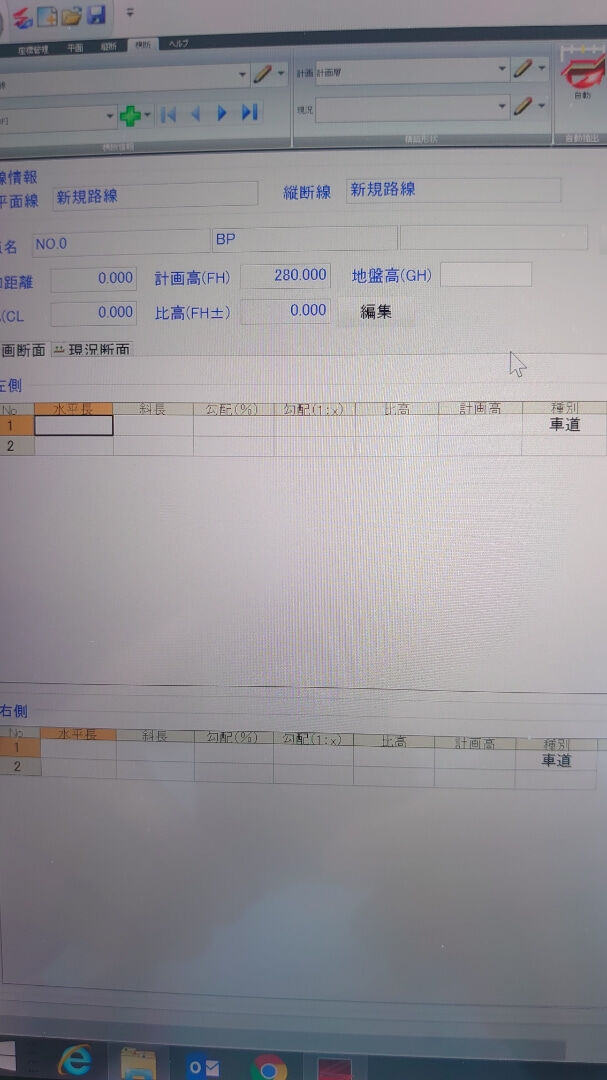

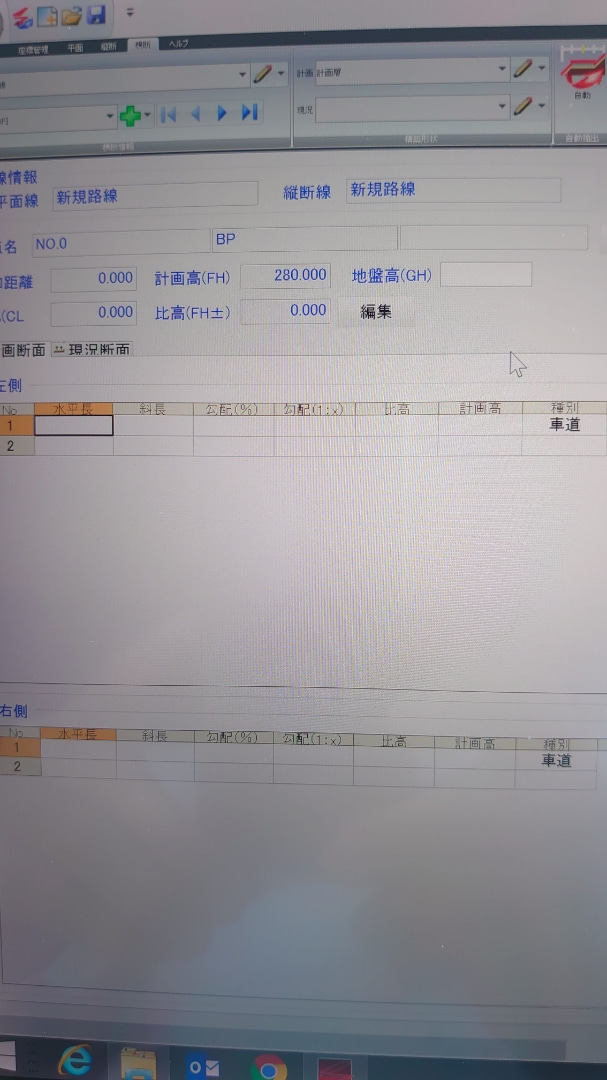

作ったのは路線と縦断のみ✋横断入れません。何故なら入れる意味無いから
このように空白です（笑）
相棒快測ナビにGTR出力、そして肝心の快測ナビサーフェスkss出力💨
ここまでで30分もかかってません✌️
んでもって現場へ💨💨💨💨
使うは快測ナビどこでもサーフェス
こんな感じです

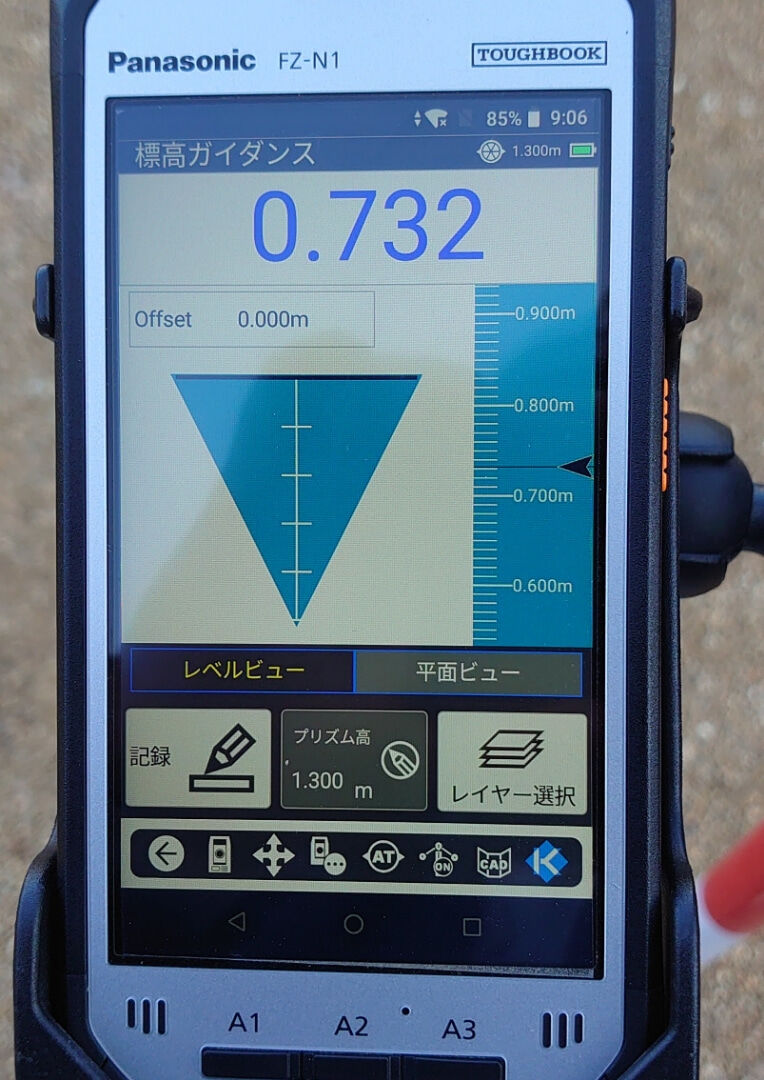

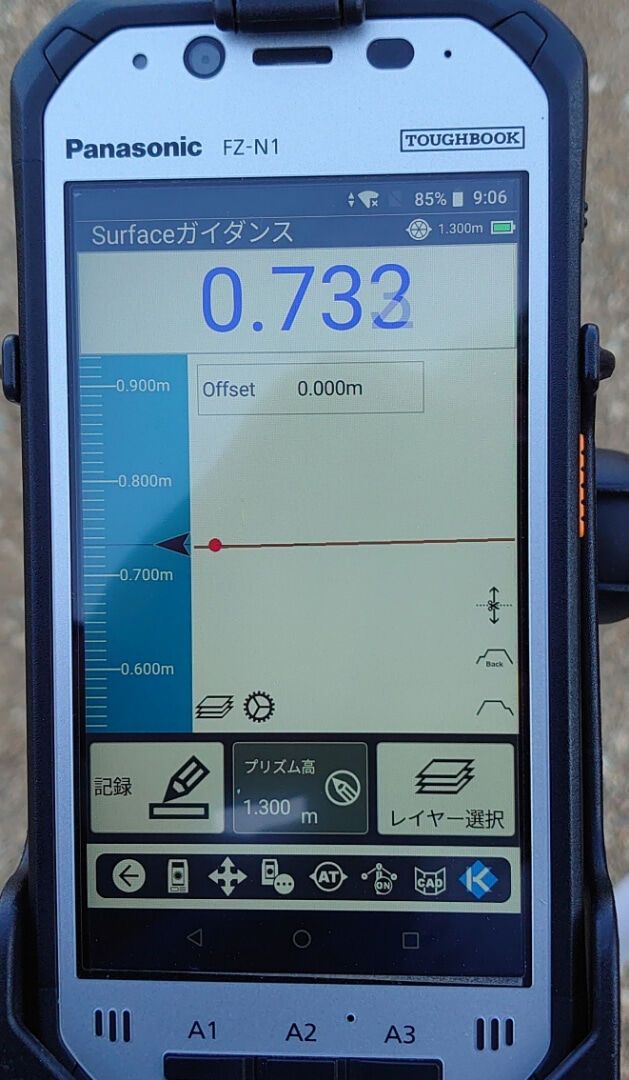

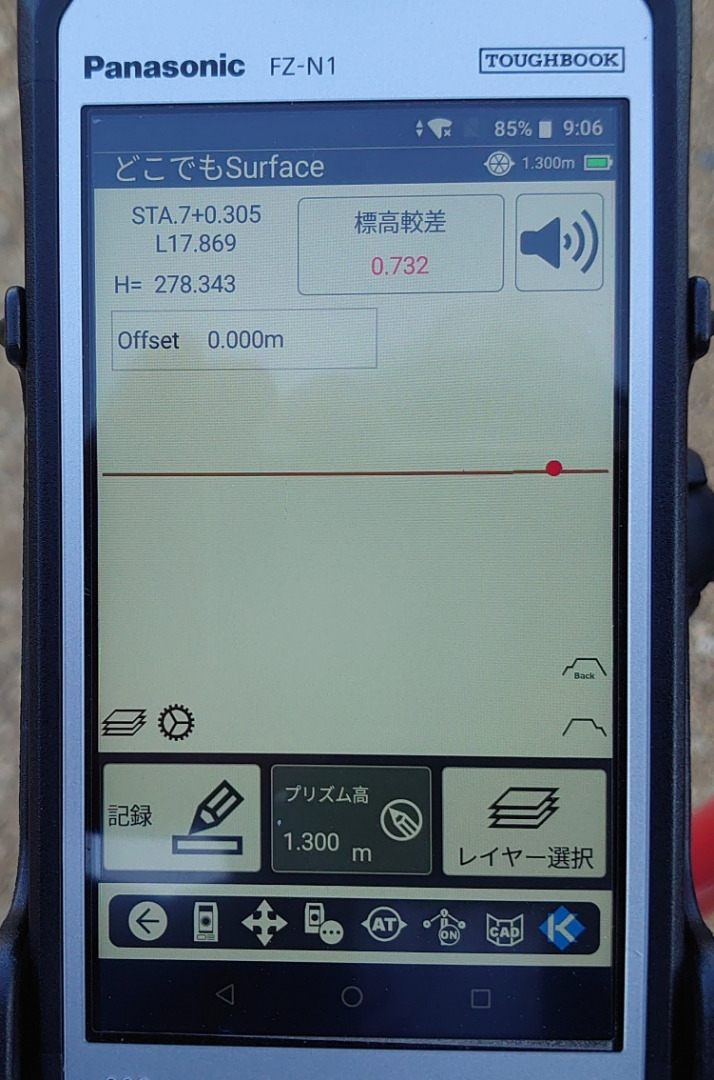

画面の標高較差が表示されます！
下に約73センチですね🎵
追加された機能のサーフェスガイダンス
更に標高ガイダンスのレベル表示
矢印で表示されます👀
こちらは標高ガイダンスの平面表示
色付ですね✨
新機能追加されてるので、どこでもサーフェス以外にサーフェスガイダンス、標高ガイダンスどれでも使えます！
っと、ここでオペから追加で少し離れた場所にも高さが欲しいとの事！
今までなら、ちょっと待って✋
計算するからって〜電卓叩いて計算
この追加とかついでにって作業はオペからしたら簡単な作業に思えますが、丁張り職人にはかなり厄介な事です！
でも！サーフェスで底版を作成してるので、今の🐼はどこでも🆗
10センチ離れようが、20メートル離れようが、縦断勾配＋横断勾配かかってようが、
縦断方向、横断方向、斜め方向でもどの位置でも即座に高さが出ます✌️
ん〜流石🐼！（笑）
いやいや！🐼じゃなくてこれを作った建設システムが凄いんですね👊
ただ〜！
このやり方は🐼独自の考えです！
恐らく建設システムさんはサーフェスは法面を想定してると思います。
ただ〜ICT建機へサーフェス送ればもっと簡単なんでしょうね。
🐼の現場にはICT建機はありません（笑）
なので、最先端では無いですね😅
ただ、まだまだICT建機導入されて無い企業の方はまずは快測ナビとサイテック3Dを活用すれば良いかと✋
必ずお役に立つと思います。
現に🐼は楽してます😆
現場から依頼？お願いされるのは点の位置と高さ❗杭を打って、糸張って
そう❗いわば点〜線です。
でも、🐼は常に面で捉えてデーター作ってます。
面があれば、快測ナビを使用て面で施工。
面から点で杭を打ち糸を張って線に👍
面があれば常にどの位置、どの場所、どの高さも出ます！
いちいち計算は必要無いです！
極端な話！
そこらに杭を投げて刺さった位置でも快測ナビがあれば高さが出ます❗
それは面でデーター作ってるから⤴️
ただ、建設システムさんはサーフェスは法面での使用を想定してると思います(多分)
なので、こんな使用は🐼の独学と独自の使用方法なので自己責任です😅
そして、快測ナビAdvです。
快測ナビStdでは無理かと思います🌀
色んな使い方についてもサポートセンターへ☎すれば、秒で解決してくれます！
そして、🐼の様な使い方では無くてもっとベストな使い方を教えてくれると思います👍
長々書きましたが、最後まで読んで頂きありがとうございます。
本日も丁張り職人の皆さま頑張りましょう。
快測ナビVol.17
はぁ〜い✋ 今日も快測ナビとお仕事です。
文句も言わず🐼の言う事聞いてくれる、大切な相棒です。
今日の仕事は盛土管理？盛土状況の把握です。
使うはもちろん快測ナビAdv👊
快測ナビのStdでは無理？活用すれば出来るのかもわかりませんが（謎）
盛土途中で余盛部分を把握し、余剰土を減らす！これが今日の仕事✌️
サイテック3Dにて路線を作り、横断で形状作図しておけば、いつでもチェックできます。
はいもう終わりました💨

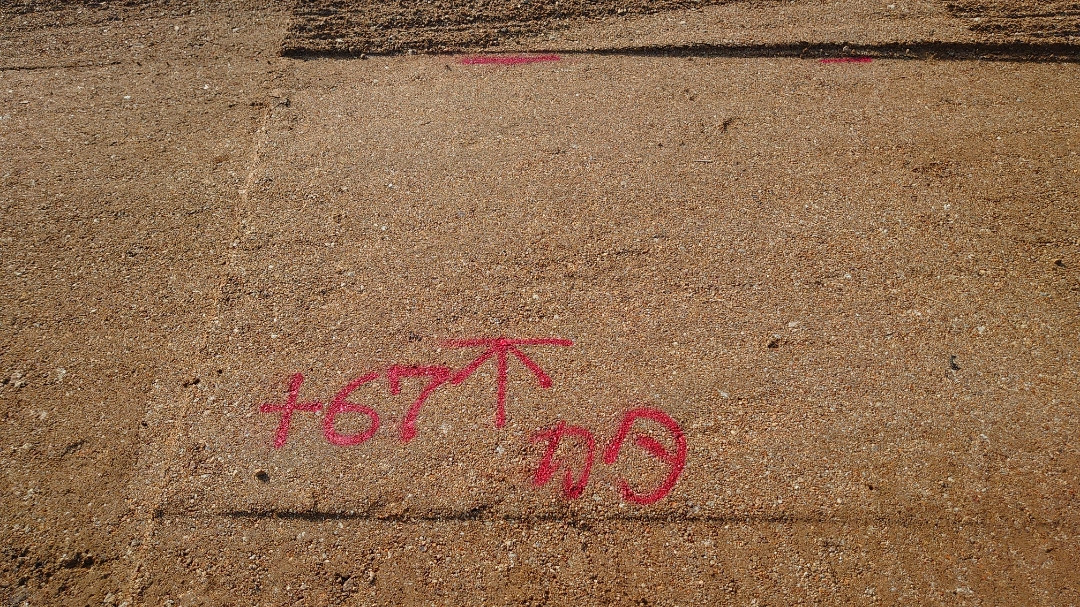

ちと分かりにくいですが、手前のスプレーの位置が盛土完了時の法肩の位置！あと67センチもらないと駄目です。
この作業は快測ナビStdでもできます！
CAD測設でも出来ます。
でも、アドバンスなら更にもう1つ出来ます！
言うなら痒い所に手が届く⤴️
では、何が出来るのか✨
それは〜どこでも丁張りを使い、現地盤での法肩の位置を出す事で余盛が現状幾らの幅があるのかチェック出来ます。
そら〜現地盤がわかれば法勾配で計算して法肩からオフセットでスプレーも出来ます💦
現に🐼もそうしてました🌀
でもこれが延長50メートルとか100メートル、更にはカーブが入ってると😨
かなりの手間。
写真の上の方のスプレー！
これが現地盤での法肩、言い換えたら法面です！
そう✨面ですね
点〜線が今までの測量✋
今は、点〜線そして面へ⤴️
とっつきにくい、ややこし、難しそう！
これが導入前の気持ちですね。
でも、導入していざやっみると意外と簡単です。
サポートを受けて無い🐼でも簡単にデーター作成〜現場作業まで出来ました！
だから、サポート受けたらもっともっと簡単に、早く作業出来るハズです🎵
導入悩んでるならまずデモですね💨
そして、困ったらサポートへ☎秒で解決👍
ササッと作業を終わらせ次の作業へ💨💨
次の作業は現況横断測量です。
花崗土山で残りの土量を把握します💦
ソフトやハードや機械がある会社ならレーザー測量、ドローン測量なんでしょうけど、そんなの無いし、高いし😱
なので、相棒の快測ナビと頑張ります👍
ではでは✋
SiTECH3DStudio Vol.4
は〜い🐼です！
お〜ちゃんと谷筋に入ってる（笑）
今日は久しぶりのサイテック3Dスタジオネタ✌️
時間があったので、作ってみた（笑）
現況？地盤？緑色の山（笑）

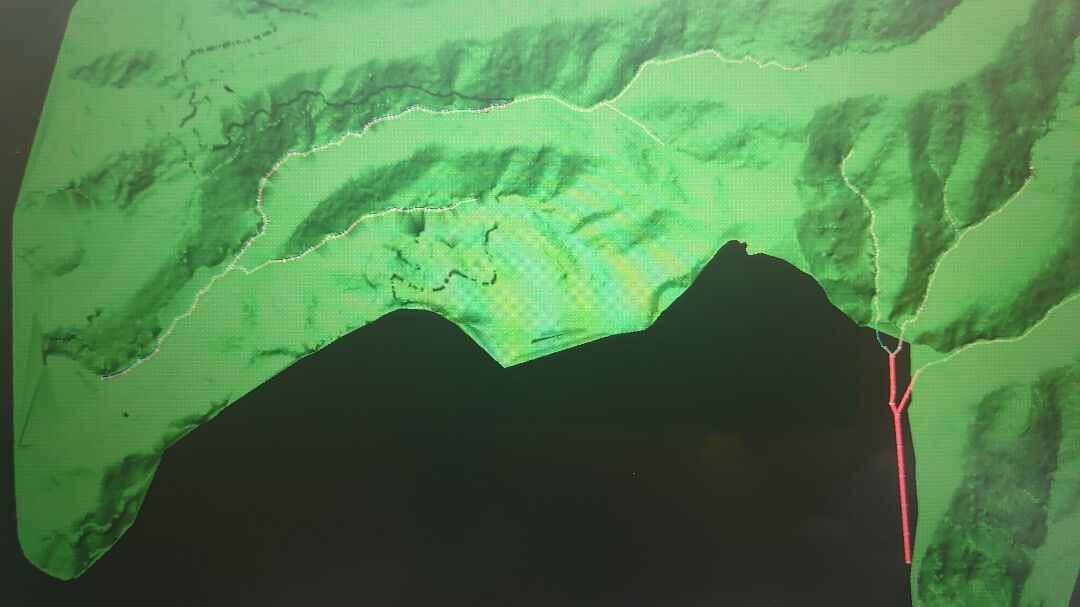

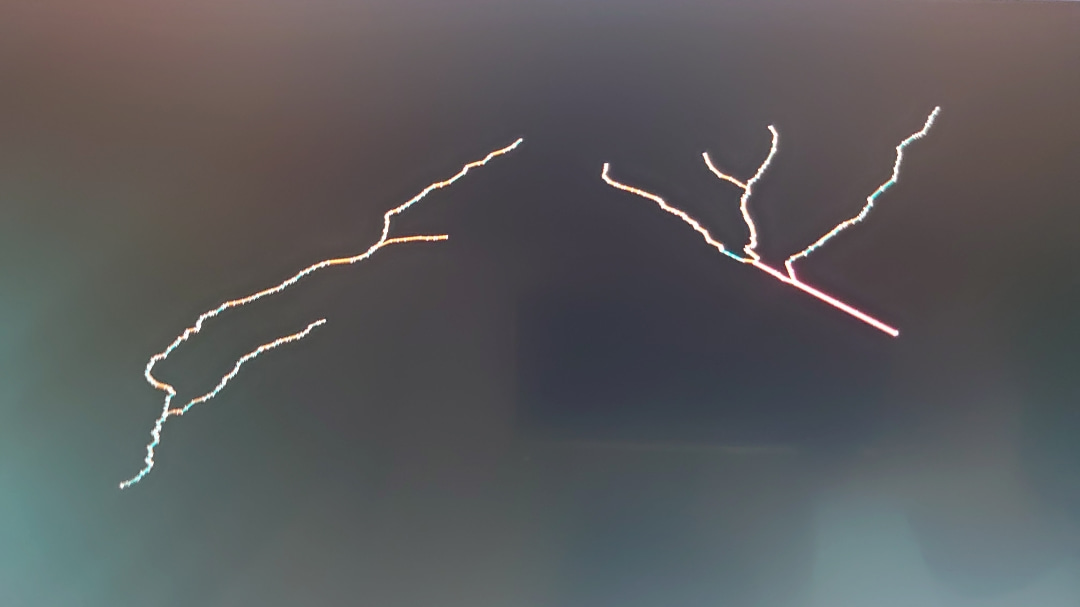

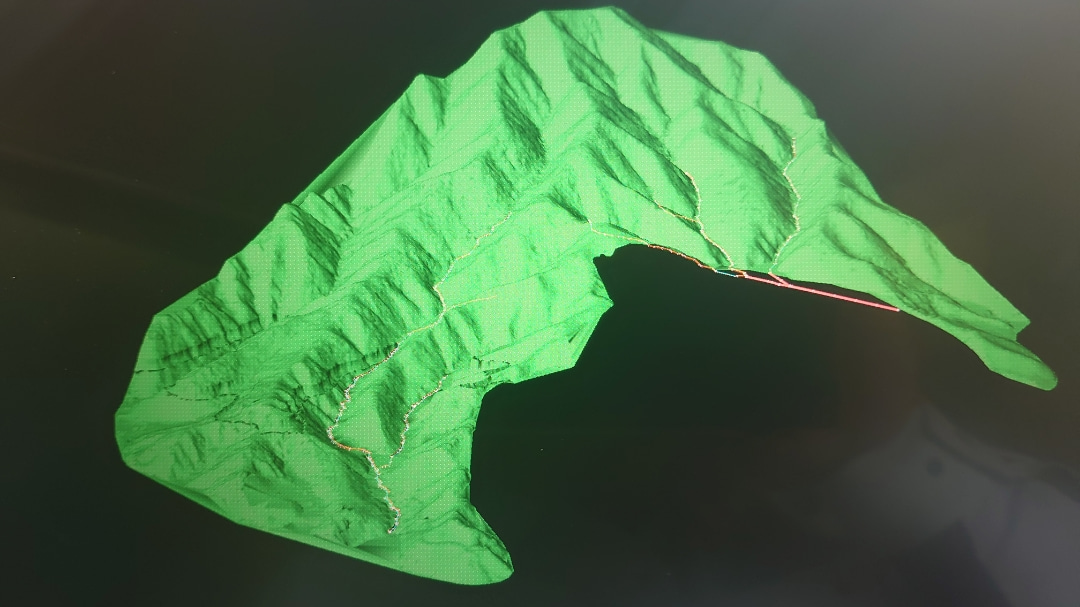

TINを作ってみました⤴️
それも✋A納図の2D図面から笑笑
どんだけ暇なんでしょうかね😅
サイテック3Dスタジオあれば、2D図面からこんな3Dの現況図も作れます✌️
良く分かりませんがUAV測量測量や3次元レーザー測量すれば簡単？？なんですかね🌀
でも、そんな機材も無ければ、依頼する費用も有りません（笑）
なので、🐼は自分で作ります😄✋
必要なのは2D平面図とサイテック3Dスタジオ🎵
更に、谷筋に設置する暗渠排水も（笑）
暗渠はサイテック3Dにて作成
これだけなら何の事やら（笑）

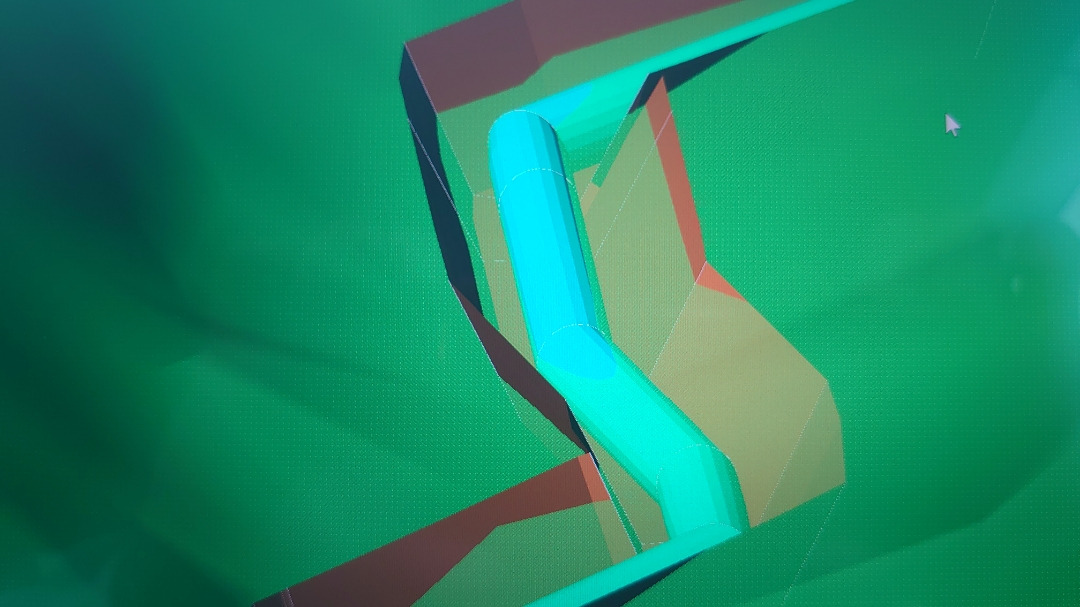

なので、サイテック3Dに追加読込みで

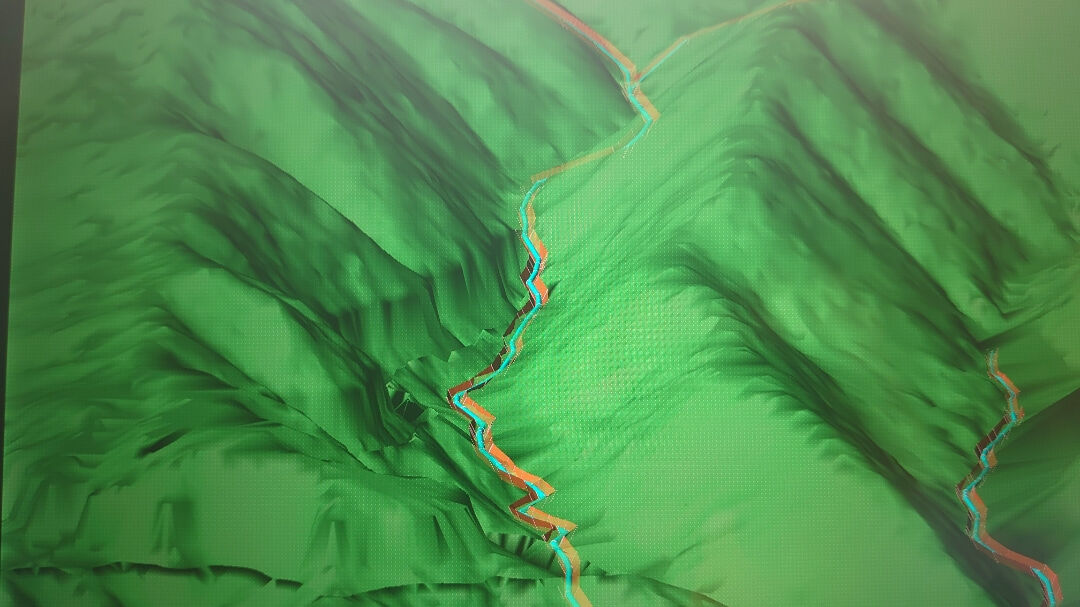

サイテック3Dスタジオで作成したTINを

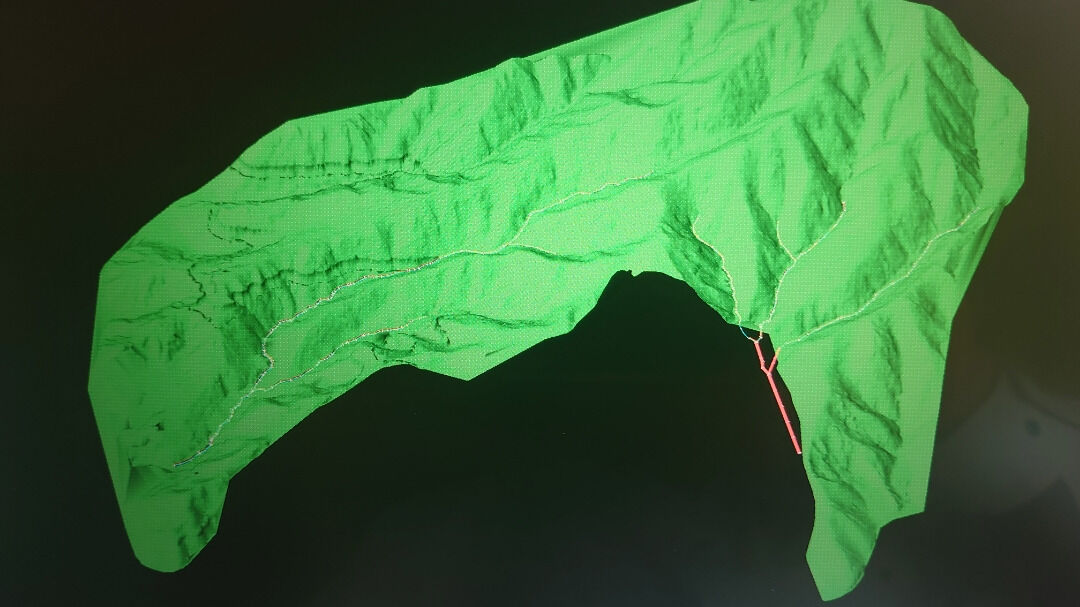

更に拡大👀👀👀
おお〜すげ〜！
2Dが3Dになる事で良く分かりますね👀
何が凄いって、サイテック3Dスタジオで作ったデーターをサイテック3Dにのせれる事！
更にこの時点で既にX.Y.更にZも持ってるちゅ〜のが凄い✋✋
2D平面図だけでは、位置は分かっても高さについては横断、縦断を見ないと分かりません。あ〜便利やね😄✌️
🐼の現場にはICT建機無いので、ここで終了なんですけど、ICT建機あれば、データー転送すればMGやMCで施工出来るんやろな〜🌀
でも、無くても快測ナビにデーター送れば、この施工に関しては掘削から配管、砕石巻等はノン丁張り、またワンマンで出来ます！
総延長何キロにもなるので、掘削する際に丁張りを設置する今までのやり方なら熱が出るちゅ〜か、杭を打つだけでヤバババン😱😱😱😱😱
因みに、全て🐼の独学、勝手な解釈、使用方法なのであしからず✋
サポートへ電話すれば簡単なやり方教えてくれます！
困った時はサポートセンターへ⤴️
快測ナビ Vol.16
おはようございます☀
今朝は寒くて、一部凍ってたけど、今はお日様出てきたので、少し暖かくなるかな🌀
さて、いつもはサイテック3Dを利用した快測ナビのお話ですが、なかなかサイテック3Dの導入も難しい！厳しいって事もあると思います。既に他のソフトを導入してるとか✋
では、そんな業者とかは、快測ナビ活用出来ないの？？って話です。
結論を先に書きますが、そんな事ありません！
活用出来るし、時短にもなり、負担も軽減されます。
以前に、サイテック3Dでデータを作成して快測ナビのアドバンスを使用する事で100％能力を発揮出来ると言いましたが、
快測ナビのスタンダードでも十分、活用、時短、軽減になります✌️
まずはそこからでも良いかと思います。
ってか、場合によれば快測ナビのスタンダードで十分って業者の方も居られると思います。
では、なぜ時短、軽減になるかです。

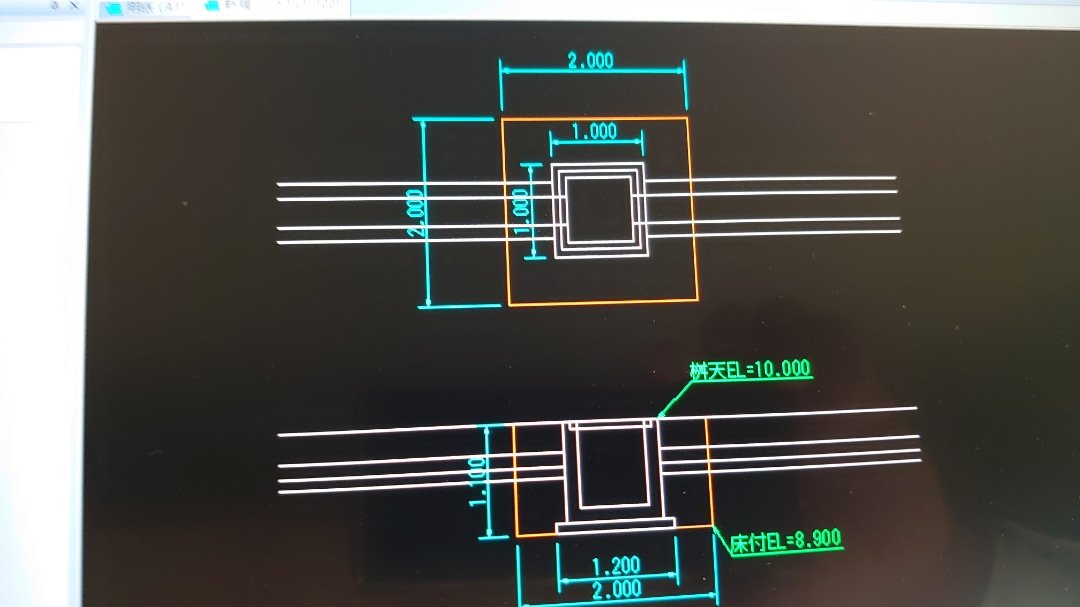

集水桝の平面、断面です。
集水桝の掘削を行うとします。
丁張り職人の方はどうしますか？
恐らくですが、これ位なら丁張りは設置しないと思います。
○まず大前提として、観測機能、計算機能、測設機能があるトラの場合です。

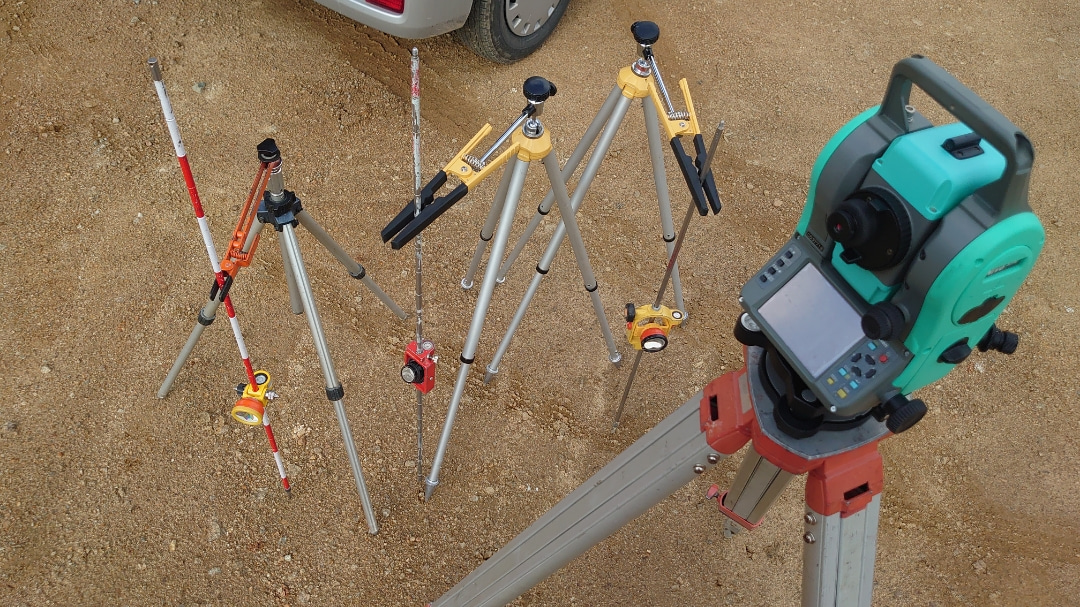

必要な物は、出したい点名が記入された平図面、トランシット、ミラー一式ですね。
現場にて集水桝の角、4点若しくは3点をトラで振って
そこから地盤高を測りメジャー等で、オフセットし切出しの位置をスプレーしてレザーオートレベルを設置して掘削開始だと思います。
そして、高さが🆗なら再度トランシットで位置出しですね。
恐らくこれがスタンダードなやり方と思います。
🐼の場合はトラに観測、計算、測設機能が無いトランシット使ってたので、全て現場で電卓で計算してました（笑）
まだまだ、計算機能の無いトランシット使ってる方も居ると思います！
だって、ファイルを片手にトラを覗いてる現場見ます！
若しくは、位置出ししたい点名が描かれてる平面図、プロット図を持ってるのかしれません！
そうなんです！そこなんです！
必ずと言っていい程、トラを覗いてる人はファイルを持ってます！平面図、プロット図等を✋
なぜ！持つか！
🐼の経験上の話ですが、幾ら点名を付けてトラに転送しても位置出しの時は点名からで無いと選択できません。プロット図を表示出来るトラもありますが、何百点と転送してれば😅😅😅😅😅何が何やら
さらに、画面が粗く、小さくて（笑）
なので、平面図に点名を記入した図面が必要かと👊
そこで、快測ナビなら平面図を転送、配置出来ます。更に、点名が無くても構造物の端点、折れ点をclickすれば測設出来ます。
ワザワザ点名を付けて座標を登録する必要ありません✌️高さも平面図に記入しておけば問題ありません。
なので、印刷した平面図は要りません！！
手元に必要なのは、端末のみ！
ペーパーレスにもなります（笑）
そして、位置出しと同時にリアルタイムで高さも表示されるので、床掘りしながら位置と高さ同時に確認出来ます。
レザーオートレベルは不要です🎵
CAD測設は便利ですよ〜〜〜
計算書、プロット図が必要無いんですから🎵
対応してる拡張子も豊富なのでほぼ行けます！
AutoCADの図面でも🆗これが嬉しいですね⤴️座標を保持してるのが👊
どこの現場でも必ず測設するはずです！
それがCAD図面から行えるのは楽です。
出したい位置が座標では無く、CAD図面からなら座標計算は不要。
前日に計算しなくても、器械をセットしてCAD図面を開くだけで測設🆗
今回も長々書きましたが、相変わらず文才無いので上手く伝えられませんが、
サポートに電話すれば、秒で解決。
興味がある方は一度デモお願いすれば良いかと思います。
導入すれば必ず時短、負担軽減、ペーパーレスになると思います。
あくまで🐼の個人的見解なので✋
あしからず
快測ナビ Vol.15
はい🐼です！

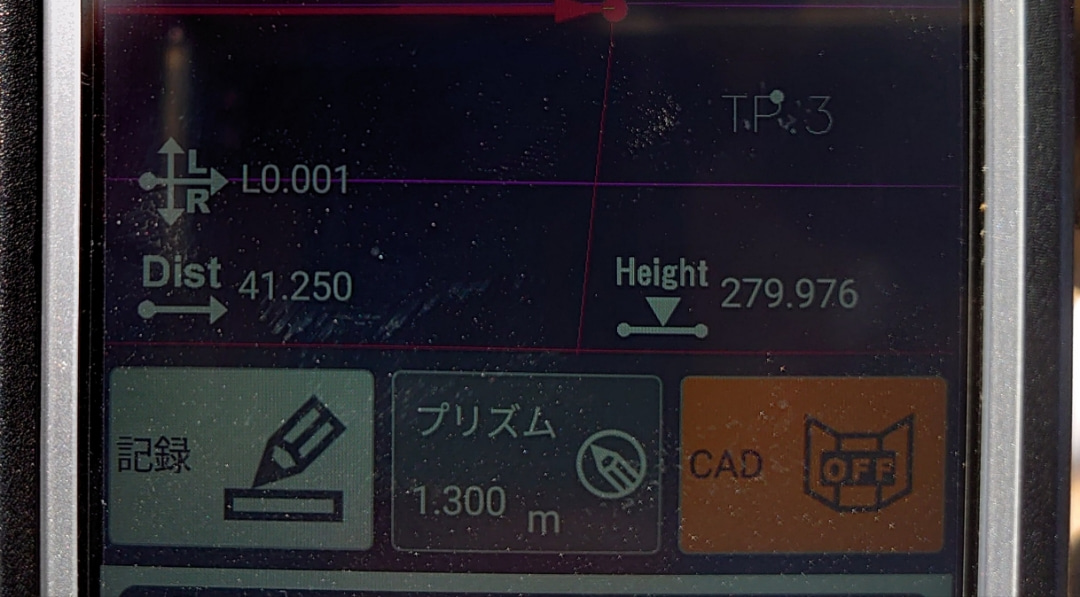

左上の数字が0なら設定したオフセットのライン上ですね🎵
いや〜寒いですね〜😱
香川も山の方は白くなりました😓
風も強いし💨💨💨💨💨💨
でも、仕事です（笑）
さて、今日はもう皆さんは使ってるかな？？
快測ナビのライン観測についてです✋
もし、これから購入とかを考えてる方が居られるなら、少しは参考？になるかと😅
なので、既にライン観測使用されてる方はスルーしちゃって下さい👍
退屈な内容です。
さて、どんな時に使用するか？？ですね。
🐼が使う場面は法肩から小段幅を取った位置が必要な時、または、現在ある水路等の更に延長する際に通りが必要な場合に使います！
ん？
サイテック3Dでデータ作ってるなら、どこでも丁張り、どこでもナビで位置出るやんって思いますよね！
確かに✋✋
または、CAD図面配置してるならCAD測設でええ〜やん👊ってなりますよね！
でも、そう行かないのが現場です（笑）
色んな絡み等で、計画通りにならず法肩、法尻が変わります。何故って・・・・・
それは色々あるから（笑）
そんな時に単純に法肩、法尻から小段幅取って、次の段の法尻、法肩が決まります。
その際に、簡単に位置出すなら、メジャーやテープで幅を取り、釘を入れて水糸張ってスプレーですね👍
うんうん😀😀簡単だ！
でも、全て現場がそうは行かない！
水糸が張れない場合もありますね？？
多分（笑）
そんな時はどうする？
トランシット据えて、2人でスプレー？？
若しくは、えい！やー！でする？？
🐼も以前はそうしてました（笑）
今は違います👊
🐼の相棒快測ナビの出番です🎵
現場で基準にする法尻、法肩の2点を観測します。
すぐさま、ライン観測使用し先程観測した2点を選択しオフセット量を入力し観測です。
更に、同時に標高も確認出来ます！
更に更に、記録も出来るので後でCADでもチェック出来ますね！
更に更に更に便利なのは、設定した2点の方向上の位置も出ます！
オフセット設定した場合はオフセットしたライン上の方向が出ます！
これが便利なんです！
分かって貰えるかな🌀文才無いから同表現していいか⤵️⤵️⤵️⤵️⤵️⤵️
なにか、通りを出す時に、トランシット据えて2人で合図しながらマーキング、位置出ししますよね！
それが一人で出来るんです！
その場で基準となる2点を観測すれば、🆗
っとここで！いやいやそれって座標が確定してる場合とか、トラバーを視準して器械設置してからやろ〜ってなりますが
そんな事ありません✋
では、どうするか、適当な位置に器械据えてオフセット、通りを出したい基準となる2点の座標を適当に決めて、その基準の2点を観測して器械設置すればいいんです！
あ〜書いてる自分でも、意味がわからん（笑）
文才無くてすいません🌀🌀🌀🌀
で、
こーなります！
現地で基準になる2点を観測してオフセット出来ました！

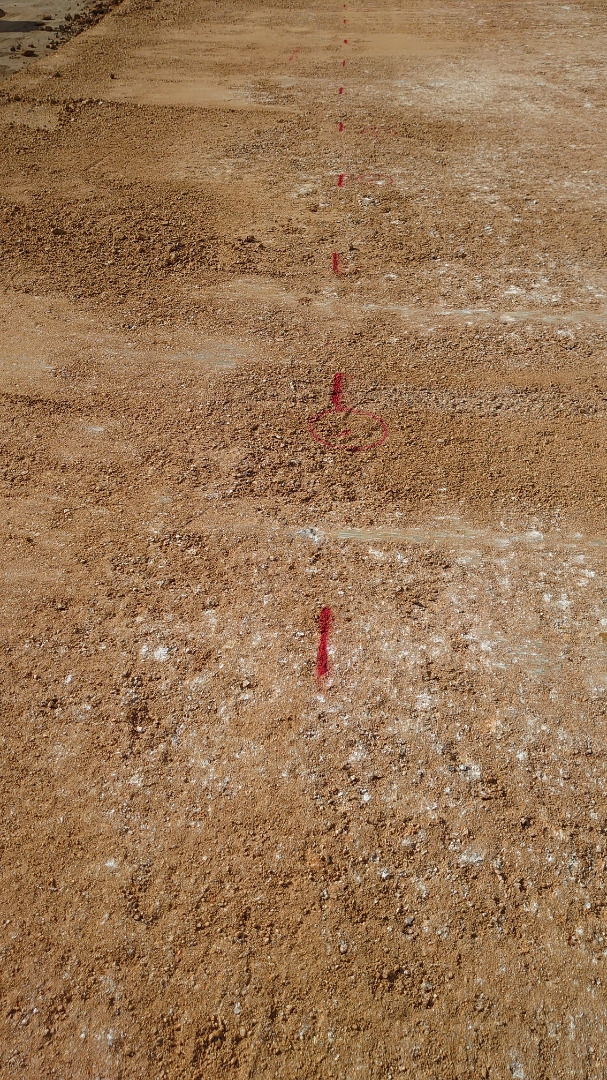

今回も🐼得意のスプレーです！
このスプレーに合わせてオペが切土に入ります！
高さもチェックしながらスプレー出来るので、大きく標高が違わなければ、単純にオフセットで土工は十分だと思います（笑）
細かい人なら、観測して事務所に戻り、図面修正、若しくはサイテック3Dで修正して、また現場へ出てどこでも丁張りなんでしょうけど✋
そこまで、必要無いと判断すればその場で終わらせます！
後で、図面やサイテック3Dにて修正します。
現場を止める事は🐼はしません！
🐼が嫌いな事は
○計算してないから出ません！
○事務所戻って計算してきます！
○あ〜そこはデータ無いから事務所へデータ取りに行って来ます！
そう！現場が止まる事✋✋
それには何が必要か！
○快測ナビ！
○サイテック3D！
この2つあればほほ無敵です（笑）
言っときますが、🐼は建設システムの人間でも、回し者でも無いです👊
ただ、同じ丁張り職人の人が楽になれば、また、購入検討してる方の助けになればと思い書いてます！
そして、ハッキリ言います！
簡単に、座標測設、CAD測設、観測しか使って無いのなら快測ナビの性能の半分位のしか使えてません！
でもそれだけでも十分助かりますけど（笑）
アドバンスなら、快測ナビの本領を100％発揮してくれます！
っと言いながら、🐼もまだまだ完璧に使いこなせてないですけど（笑）
そして、完璧に使いこなすには、サポートへ電話です。
最後にあくまで🐼の個人的な見解、意見、使い方なので✋
困った時はサポートへ電話すれば、秒で解決します。
サイテック3D Vol.13
明けましておめでとうございます😀
本年もど〜でも良いような日頃の事アップしますので、良ければ覗いて下さい🤗
さて、去年は杭ナビ、快測ナビの導入から始まって、サイテック3Dを勉強しながら、快測ナビを使って仕事してますが、本当に楽になりましたね⤴️時間の余裕も生まれ、その時間を次の作業や勉強にと使えてます！
今年もバリバリとやりまっせ👍
今日の記事はサイテック3Dを使ってて、横断でちょっと編集加えた場合に3Dに反映されないって事が去年ありました。
作成した3D
勉強なので、簡単な法面＆小段です。
そこに横断で編集を加えて（中身を削除）
3Dで確認すると
はい！ちゃんと消えてますね〜
でもそこからが問題でした！
横断を入れ直しても3Dには反映されません😱😱😱😱😱😱😱😱😱😱😱😱😱😱😱
悩む、考える、ボタン押しまくる。
色々と半日なやんで
何とか出来ました
復活⤴️⤴️⤴️
TS出来形設定の中の接続初期化でいけました✌️
でも、なんか·········
もっといい方法あるちゃん！！
ってな事で、サポートへ
30秒で解決（笑）
更に手動での接続も教え頂きました👍👍
🐼が半日悩んだ事が秒で解決😅😅😅
やはりサポートは凄い！！
皆さんも困った時はサポートに💨
秒で解決します✌️
でも、🐼は時間あるので、色々使いながら、触りながら自己解決します。
今回はサポート受けましたけど（笑）
では！
