サイテック3D Vol.18
あ〜い🐼です。丁張り職人の皆さん
サイテック職人の皆様✋
暖かく鳴りましたね🌸
🐼の頭には年中花が咲いてます（笑）
この所サイテック3Dと毎日にらめっこ👀
あ〜でも無い、こーでも無い。
行ったり、来たり、戻ったりと💦
そんな🐼に神の声が💡💡💡💡💡💡💡
そ！！！！！神が舞い降りて来ました🎵
神とは
サイテック3Dのスペシャリスト✨
建設システムのT様
T様が香川に降臨されました⤴️
半日＋1時半のご教授戴きました🤗
サポートセンターのトレーナーの方達が
秒で解決する事を
T様は瞬です🤣
普段思ってる事、悩んでる事、
全てに即答！
普段🐼は一人、3Dについて語らえる人も居らず、毎日1人で悩んで、解決しての繰り返し、相談する人も無く、寡黙な日々
なので、聞きたい事やシステムの事やこれからの事とか色々話出来てとても嬉しかったです。
本当にT様ありがとうございます。
こんな香川県のちっぽけな、大してスキルも無い大手でも無く一匹狼？？一匹🐼との時間を作って頂き😢😢😢
感謝しかないです。
逆に言うなら、T様自ら地方に足を運ぶ会社？姿勢？体制？社風？それに驚きです。
だから、現場に即したシステムなんでしょえね🎵机上だけではこんなシステムは無理だと思います。
そして、色々な日本各地のサイテック3Dのデーター拝見させて頂きました！
一言！
凄い！凄すぎる！どうやって作ったん？
どうやればこうできるん？ってデーターばかり⤴️⤴️⤴️⤴️⤴️⤴️⤴️⤴️
サイテック3Dの記事を書いてるのが恥ずかしくなる位🌀🌀🌀🌀🌀🌀
が！🐼は🐼。
🐼の道を🐼の足で🐼のスピードで進むだけ✋
今はこれが限界⤵️⤵️⤵️⤵️⤵️⤵️
悩んで、試して、やり直して、作り直して考え直して。
道路線形1つ、擁壁4つ、排水2路線。
作成時間1日。
まだまだや！
サイテック職人なら恐らく2時間とかなんやろな😅
まだまだ、頑張らないとね✋
さぁ〜また明日から頑張るぞ！
建設システムT様、建設システムサポート（トレーナーの皆様）、建設システム四国営業所所長様、建設システム四国営業所の皆様。
お忙しい中ありがとうございました。
とても✕2濃厚な時間でした。
感謝しかありません。
最後まで読んで頂きありがとうございます。
困った時はサポートセンターへ☎
スペシャリストのトレーナーの方々が秒で悩みを解決してくれます✋
サイテック3D Vol.17
は〜い🐼です☀
3月ももー終わりですね〜💨
土木業界はバタバタしてるでしょうね💦
しかし！🐼はバタバタしてません😱
一年中のんびり？適度に？仕事してます✋
なので、ブログ書いたり、Instagramアップしたり、facebookアップしたり、Twitterしたり出来ます😅
さて今日の内容はサイテック3Dです🎵
少し前、とある人との会話の中で
ん？？
って、思う事あったので書きたいと思います。
基本的にその相手の方が計画した線形に基づいて、その方が作成した横断面図、構造図です。
🐼 「計画平面図、横断面図、構造図がリンク？整合性が取れてません」
相手 「あら、そうなん？
細かい部分まで余り考えて無いから
3Dでしてたら、合わないかもね」
🐼 「・・・・・・・」
🐼 「・・・」
🐼 「・・」
🐼 「分かりました。」
🐼 「では、整合性取れる様に多少変更
します。」
相手 「そやね、3Dでおかしい所
直しといて」
🐼 「はい。」
どう考えてもおかしい会話ですよね🌀🌀
気付く方、気付かない方。両方居ると思います。
ここからは🐼の持論、考え方なので。
読んで、ん？ってなる方も居られると思いますが✋
2Dでおかしいのは3Dでもおかしい👊
3Dでおかしいのは2Dがおかしい👊
故に✋2Dが描ける！2Dで考えれる！
なら✋3Dで描ける！3Dで考えれる！
これが🐼の考え？持論？です。
2Dが描けない！出来ない！それでは3Dは無理です！
何故なら、1から図面を3Dで作るんじゃ無いから！
2Dから3Dへ移行？変形？ステップアップ？
するから。
🐼はSketchUpで3D作成する時もありますが、SketchUpの様なのは1から3Dにして行きます。2Dからも出来るけどね✌️
何が言いたいか✋✋✋✋
2Dで丁張り計算？構造物の基礎、高さ、
計画平面図に描画されて無い根入れ部分の高さや位置を計算？読み取れる？その力があれば3Dへの移行は簡単です！
簡単でない！難しい！と思うのは
言わば食わず嫌いと同じ😢
やれば出来る！
そしてその3Dへの移行が簡単に出来るのが
サイテック3Dですね。
平面図、横断面図、構造図からトレースする様に作成出来るから✋
そう言いながらも🐼もまだまだ初心者ですけど！
何が言いたいかまたまた、分かりませんが🌀
3Dは完璧？全て？オールマイティ？では無いです！
2Dからの進化系が3Dです。
なので、会話で3Dで作成しておかしいは
間違いです。
その相手の方は現状、今のまま、今の考え方では3Dは絶対無理ですね
2Dできちんとした図面が描けない！考えれないから⤵️
これを読んでくださっている訪問者のあなた！
2Dが出来るなら是非3Dの世界へ!
サイテック3Dなら絶対出来ます！
快測ナビも助けてくれます！
そして、2Dで作業するならA納図がベストかと思います、土木に特化してます。
痒い所に手が届くCADだと思います。
サポートも万全です！秒で解決です👊
困った時はサポートへ☎
🐼は建設システムの人間でも無いし、サイテック3Dの記事書いても得は何も無いです
ただ、同じ業界の方、丁張り職人の方
また、これから業界を担う若い方の手助けに、また、楽になればと書いてます😁
最後に困った時はサポートへ☎
最後まで読んで頂きありがとうございます。
サイテック3D Vol.16
はい🐼です🎵
最近はサイテック3Dに取り憑かれます😅
ずっ〜っと
あ〜でも無い、こーでも無い。
何かが違う🌀何かがおかしい🌀
少ない脳ミソフル回転💦💦💦💦💦💦💦
たかが、延長160メートル
ブロック積み75メートル
道路側溝65メートル
小段排水30メートル
法切二段
作成に2日掛かりました😨😨😨😨😨😨
2日と言っても、外業や他の内業もしながらですので、実質は12時間位かな🌀🌀
間違い無くかかり過ぎ！って感じですが、
複合した路線や複合した構造物をまとめた3Dは初めて💡
見た目は出来てますが・・・・・・
平面図、横断面図に重ねて基本作成するのがサイテック3Dなので、平面、横断が間違って無い限り間違う事は無いですね。
そして驚きなのが、この2日日で電卓使ったのは5回も無いですね✋✋✋✋✋
それって皆さんはどう思われるかわかりませんが😅
🐼にとっては凄い事！
更に電卓使用したのはただの引き算💨
関数電卓使用してません。
丁張り計算や高さ計算で電卓使わないなんて！！
3Dデーターの作成なので、正確には丁張り計算では無いんですけどね😅
さらに最近快測ナビ使ってるので、現場で電卓使用する事も無いです💡
電卓使わないで3D施工のデーター出来るなんて⤴️⤴️⤴️⤴️凄いよ凄いよ
建設システムさん👍
って、使いこなしてる方からすれば
そんなん当たり前やん🤭🤭今更（笑）
って感じでしょうね💨💨💨
🐼はサポート受けないで2日掛かりました
失敗もあり、困惑もあり、手詰まりあり。
サポート受ければもっと早いでしょうね🎵
困った時はサポートへ☎秒で解決ですよ！
最後まで読んで頂きありがとうございます
サイテック3D Vol.15
は〜い。こんにちわ☀
🐼です。連投になりますが、本日も
サイテック3Dネタです。
昨日は凹みました⤵️⤵️⤵️⤵️
でも！！！今日は違います😁
一筋の光明が💡
昨晩はサイテック3DのQ＆Aの
動画見まくり👀も〜すり減るくらい（笑）
何となくですが少し、ほんの少し理解出来た様な気がします😅
昨日少し理解した事を実践です。
道路側溝作成しました。

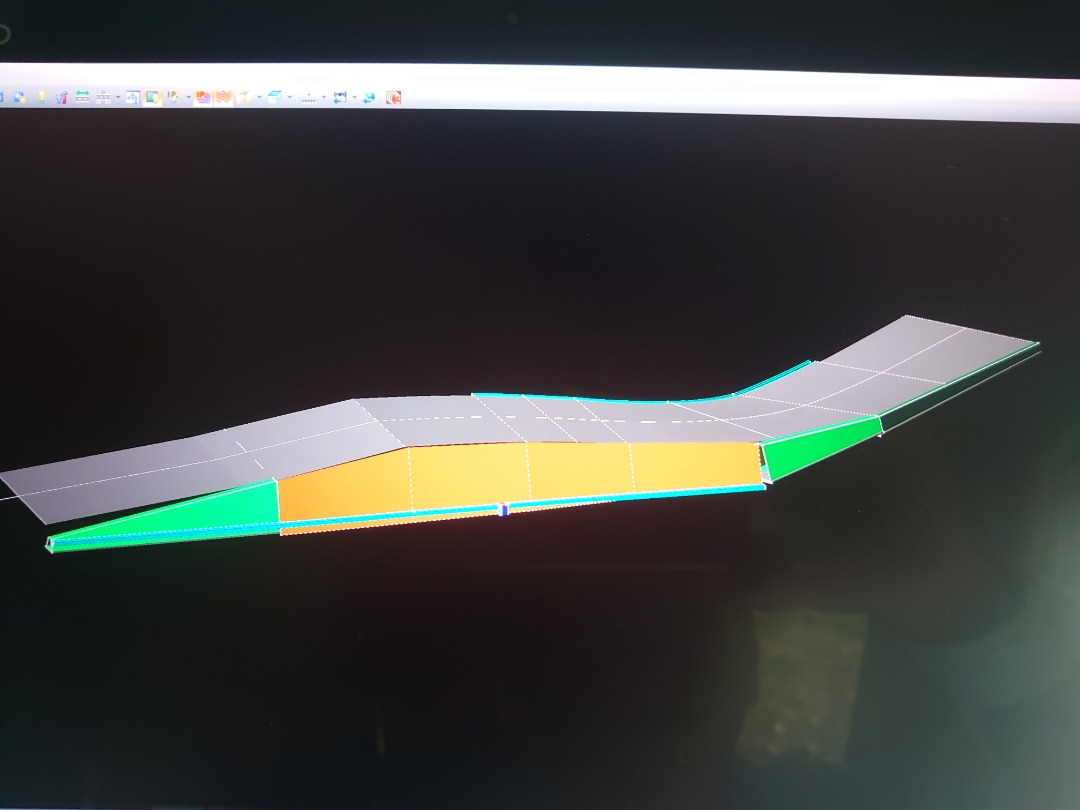

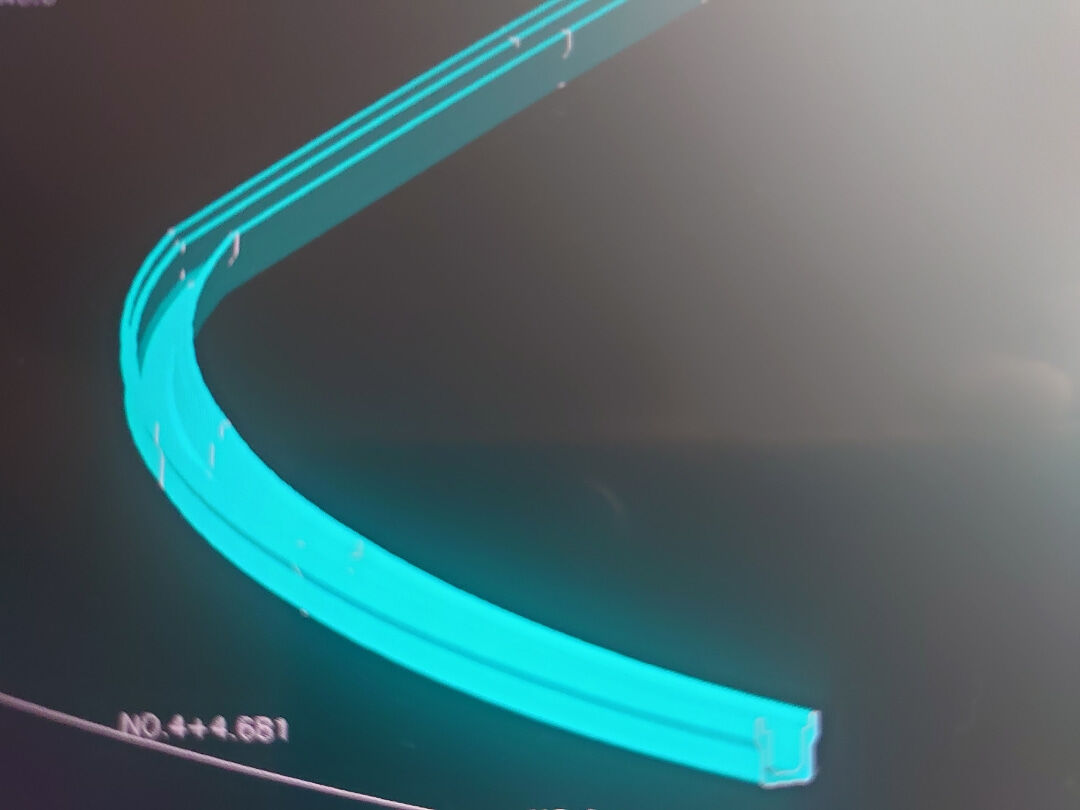

計画層と同時に表示してみます
う〜ん😁出来てるやん💡
1つ理解したのは計画層に全てを入力では無いって事。
ん〜表現難しいですが🌀
計画層は道路センターで作成します。
しかし！排水とかブロックとか擁壁とかは
別な計画層で入力する事！
でも入力だけでは駄目なんです！
何が駄目だったか！それは
それぞれに離れ·比高編集で水路カタ
または擁壁カタとかブロックカタにそれ専用のセンター（基準位置）を持たす事！
そこが理解出来てませんでした。
それぞれに配置する際は離れ·比高編集必要。
ダミーを使って配置は出来ますがそれでは駄目ですね🌀
上手く説明できん🌀🌀🌀🌀🌀
見た目は出来てても、根本が出来てない、理解出来ない！
見た目は3Dで出来てても駄目ですね⤵️
反省⤵️⤵️⤵️⤵️⤵️
だから、恐らくですが、恐らくですが
建設システムさんのサンプルとかホームページの画像とかのデーターは見た目には繋がってるようで、個々に計画層で作成してるような💦
4段、５段の切土とかも段数事に計画層分けて、離れ·比高編集をしてるのかな🌀
えっと〜勝手な解釈ですので、間違ってれば建設システム様申し訳ありません。
書いてて何を書いてるのか意味不明ですが
そんな時はサポートセンター☎
秒で解決です。
🐼はそもそも何を聞きたい、何が分からないかを説明出来ないので、サポートセンターへ☎しても駄目な様な。
なので！独学👊
全て🐼の勝手な解釈、考えなです（笑）
さぁ〜今日は道路側溝出来たれ
明日はブロック積みに挑戦た 👍
恐らくまた、凹むやろな〜（笑）
悩めば悩む程理解が深まる様な（謎）
最後まで読んで頂きありがとうございます。
サイテック3D Vol.14
は〜い🐼です。
丁張り職人の皆様お疲れ様です。
って、土木施工の方に見て頂いてるかどうかわかりませんが😅
今日は久しぶりのサイテック3Dネタです。
どうですか？導入しましたか？検討されてますか？
また、活用してますか？買ったは良いが触って無いですか？
🐼は使ってます！
しかし！！！自分の無力さ？理解力の無さに⤵️⤵️⤵️⤵️⤵️⤵️⤵️凹んでます。
サイテック3Dについてある程度理解して、理解出来て使えてると思ってました。
過去にも偉そうに記事アップしてますが⤵️
が・・・・・・・前に書いたとは思うけど
サイテック3Dのサの字も理解？使いこなせて無い！！！！
普段は勾配も無く、拡幅も無い使い方👊
あったとしてもそれはそれは簡単な道路と道路側溝✋
だから使えてたと思う。
まだまだ、先の工事にはなるがついこの前アップしたA納図の記事の図面のチェックや編集がある程度完了したので、サイテック3Dに取り込んで作業開始！
って、も〜つまづきの連続😱😱😱😱😱😱
なんやろな〜システムは最高なんやけど、
🐼の脳ミソがついて行けない、そもそも容量が足らない（笑）
何が分からないかを説明出来ない😅
自分でも何をどうしてどうやったらいいのか😨😨😨😨
路線を作り、縦断勾配、幅員入れて、横断勾配、拡幅もいれていざ！
横断から計画追尾
そこでふと思った。
今まで気にならっなかったが計画の横断入れる画面に、縦断で設定した幅員や拡幅や横断勾配等が自動で入力されていない事に・・・・・
もちろん横断のセンターの高さは計算されてます✋
Q＆Aの動画で複写の際に連動させれば良いってあったな💡
計画追尾で計算して行くから横断面図が大事になるな！
計画断面図は要チェックやね👊
とりあえず現況地盤線取り込みますか〜
追尾楽やわ〜
なんちゅ〜かな昔してた、トレペにトレースしてる感じ（笑）今時の人は知らないやろね😅
ふ〜う💨
終わった👍
さて！ここからや！！！
あ〜でもない！こ〜でも無いと格闘👊
ん〜🌀🌀🌀🌀🌀🌀
計画層で表面？は入力出来た。
ここから、道路側溝、ブロック積を層を分けて入力予定💨💨💨
ここに至るまでにけっこうかかった（笑）
作っては削除、作っては削除
躓いては削除、悩んでは削除
ここだけの話、計画層3回位は作り直しました（笑）
なんかよ〜わからんようなって削除
また作って削除😅😅
ちょっとネガティブな話になりましたが、何度も言いますがサポートへ電話すれば秒
で解決します！
ただ〜今は年度末やからサポートも混んでるのかな〜🌀（謎）
🐼には時間あるし、説明？どうしたいかを説明出来ないので🤐自己解決頑張ります！
最後にあくまで🐼個人の感想です。
分からなくなったらサポート
気になる事はサポート
最後まで読んで頂きありがとうございます。
又、明日からスキルアップ目指して
丁張り職人からサイテック3D職人目指して頑張ります👊
A納図
は〜い☁
今日もお仕事の🐼です👊
世間は土曜日は休みなんだよね〜祭日も⤴️
が！
この業界は土日休み、祭日休みなのは夢の又、又、又、又、又、夢ですね😱
最近は建設業界も土日休みを取り入れる会社も増えて来ましたが、そんなのほんの一握りだと思います😨 多分・・・・
大概、道路を走ってると建設工事してますよね💨
っと〜前置きが長くなりましたが🤐
今日は🐼が使ってるCAD A納図についてです！
🐼はA納図使ってます！でも周りはAutoCADです。
なので、貰う図面はdwg。
🐼が編集して承認貰う時も送るのはdwg
んで、添削や加筆、修整して戻ってくるのはやはりdwg😅
ん〜どうなんでしょうね🌀
その度に変換作業が✋
でもA納図は変換楽です⤴️ちょちょい
ありがたいですね〜
一昔前ならだいたいdxfで貰う、送る！
はい！文字化け（笑）
今はどの拡張子で貰っても文字化け無いですね😁助かります😄ありがとう建設システムさん🎵

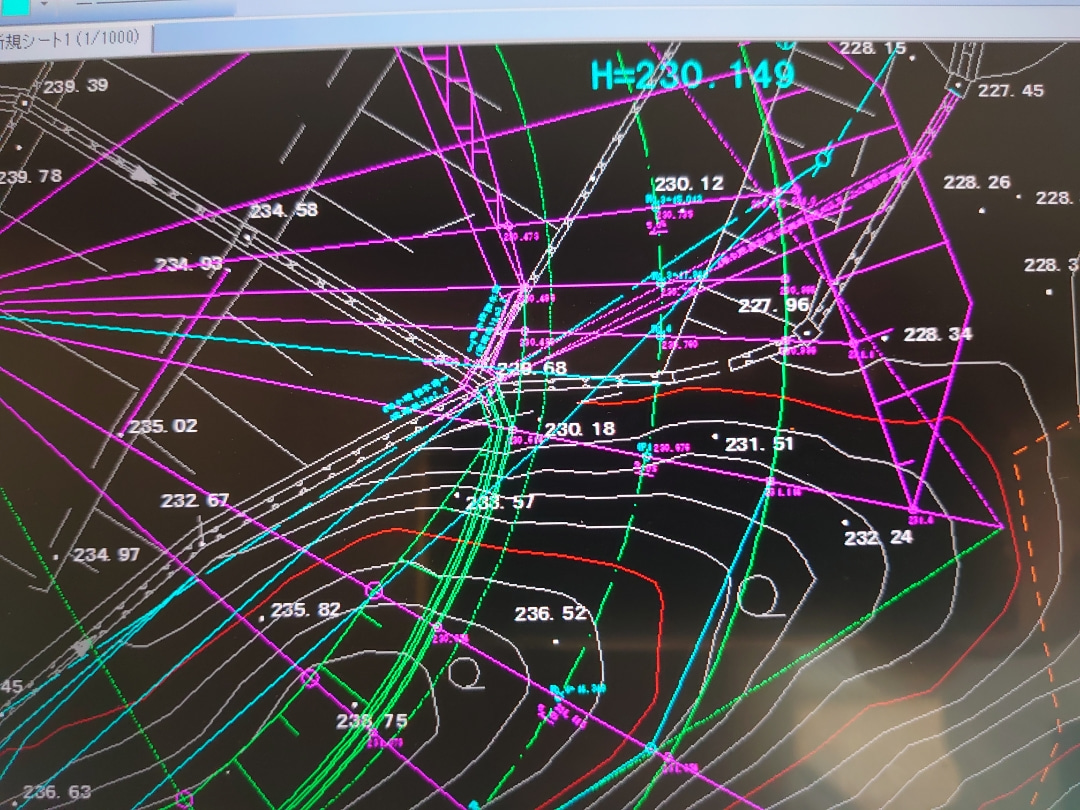

今日も貰った図面がこれ
ん〜ん〜ん〜ん〜分からん🌀🌀🌀🌀🌀
🐼の現場は基本平面図がメインです。
普通の工事みたいに横断、縦断、構造図はほとんど無いです（笑）
平面図から横断、縦断、構造図起こしていきます！！
んでもって、大概レイヤー等もバラバラ（笑）
それを工種、または箇所事にレイヤー色分け。
CAD基準案なんて無視！と言うか、その必要無いので、自分の施工する時に分かりやすい様にします（笑）
そーなると！電子納品やCAD基準案を守ってる人は凄いと思う！
🐼には無〜〜〜〜理〜〜〜〜〜（笑）
サイテック3Dを使う前に、ちゃんとレイヤーや色分けしてたら🐼はやりやすいのでまずはA納図でコツコツ編集作業。
（🐼の個人的感想です）
まぁ〜だいたいな感じでサイテック3Dでもいけるとは思いますが、誰が見ても分かる2D図面を作らないとね、自分だけが理解して居ても駄目だと思います👊
さぁ〜んなら頑張って2D図面編集しますか！
