はい🐼です。

暑いですね〜☀　倒れそうになります😱

外で仕事されてる方は熱中症に注意して下さい👊

さて、今日は快測ナビ番外編ってタイトルです。

日頃🐼が快測ナビ使ってて、思う事を書いて行きます💨

辛口な内容もあるかと思いますが、ご容赦下さい✋

1　レベル観測のBM基準です。

BMを測定します。リスト以外からも標高を手入力出来るのは良いと思います🎵

しかしその後が・・・・・・・

入力出来るのはBMからの高低差のみ❗

なんで？

ここで目標とする標高入れれ無いの？

そしたら、電卓要らないのに🌀🌀

高低差しか入れれ無いので、目標とする標高までの差を電卓で計算・・・・

良くありますが、丁張り設置の際に計画より何cm上がりって入れますが、オフセットは目標高があってのオフセット✋

なので、オフセットは目標値に対してだと思います。

なので、入力画面に目標値と更に目標値に対するオフセット入力が欲しいですね👊

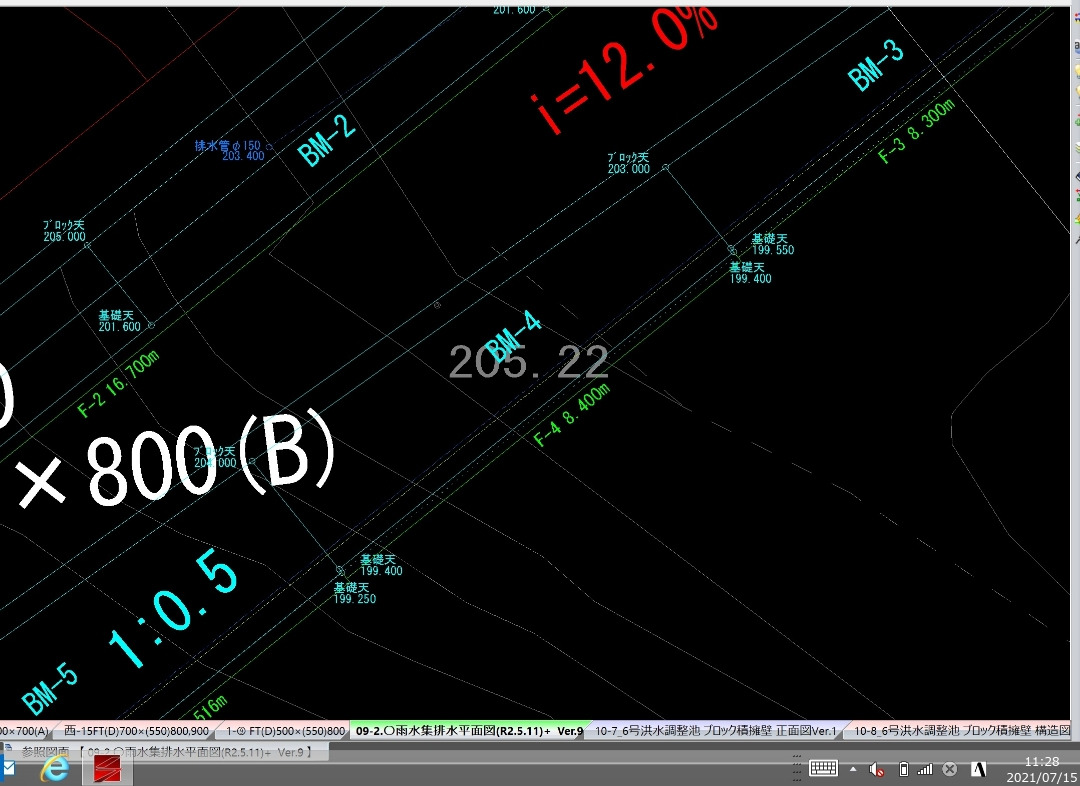

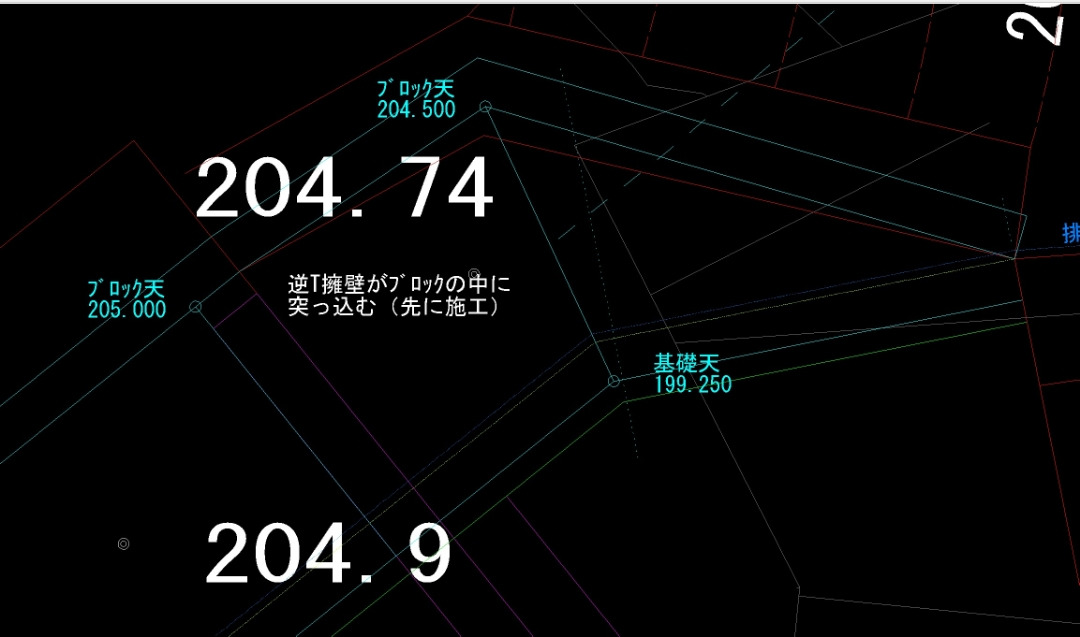

2　CAD測設

ほとんどの方が使ってると思いますが、2Dから指定するので勿論Z値は無いです💨

そこに手入力でZ入力出来れば良いんですけどね✋

想定して座標を持たして座標測設をしていても、座標持たすの忘れててCAD測設使う事もあります。路線に頼らない場合

桝とか単体の構造物はCAD測設メインって事にもなりますから、Z値の入力は欲しいですね👊

そうする事で、後に入れた杭や釘の標高を観測しなくて済みます✋

更に、床付けの際にも位置と高さを同時に確認出来ます。

3　プランニングナビ

プランニングを行う際に座標点観測を行います。

座標点観測した点に点名はつけれるんですが、サーフェスエディターの画面に表示されるのは標高のみの様です。

ここに点名表示されれば良いんですけどね🌀構成要素の画面では点名されるんですがね✋

後、構成要素で選択出来るのは観測した点のみの様です、そこにCAD画面から選択できて、標高入れれる様になればえんですけど。いちいち標高や場所が分かってる所へ観測に行くのも・・・・・

CADから拾えたら路線に頼らず簡単に床付け面にサーフェス作成出来て床付け作業が楽になるよな・・・

カーブは無理ですが（笑）

更にCADから拾った法肩、法尻で快測ナビの中だけでサーフェス作成して法面チェックも出来ますね🎵

4　快測ナビそのもの

現在杭ナビショベルありますが、画面はやはり快測ナビの画面とは違いますね😅

快測ナビになれてるから杭ナビショベルの快測ナビショベルあれば分かり易い様な😅

ネットにも沢山ありますが、自社や販売してるアイテムでバケットにミラーやアームにミラー付けて快測ナビ使用してますが、やはりロストがあるのでは無いかと思います、ロストしない様に旋回時に自動追尾停止してまた同じ位置に戻ってサーチすれば問題無いでしょうがなかなかね〜って思います。杭ナビショベルの様にキャビンの上に立てれてMG出来れば最高かと！

ただ、重機が左右に傾いてるのをどう処理するかですね😓快測ナビの画面で👀

更に、快測ナビがGNSSのアンテナを搭載した重機と繋がれば、杭ナビは必要無いですね。その際に重機に搭載するのは勿論快測ナビ✋

🐼はチャレンジや勉強してるICT施工となると変換や出力が🌀

簡単に快測ナビでMGが出来る様になると、普段使いのICTを超えて、

誰でも出来るICT＝KENTEM快測ナビになるかと💡

🐼は、まだまだ普段使いのICTと本格的なICTには大きな溝？高さ？ハードル？があると思います😅

この溝を埋める、ハードルを下から押し上げるのはKENTEMさんだと思っています。

まぁ〜勝手な事をダラダラと書きましたが気分を害された方が居れば申し訳有りません😭

🐼の勝手な考え、解釈なのでお許し頂ければと思います。また、ご連絡頂ければ内容について変更や記事の削除も致します。

連絡方法はえ〜と、え〜っと、あ〜っと🌀

ん〜っと・・・・・・・

・・・・・・・・

・・・

・・

・

どうにかして連絡して下さい😱

なお、🐼が知らないだげで快測ナビについて既に変更？最初から出来ますって事もあるかも知れませんので、詳しくはサポートへ☎しましょう👍

最後に快測ナビは万能です！

快適です！あなたを助けてくれます！

普通に使うならなんら問題もありません！

🐼の使い方？が変なだけです（笑）

では、本日もご安全に👷‍♀

はぁ〜い🐼です✌️

今日も暑いですね☀☀☀も〜溶けそう😱

さて、本日はサイテック3D Vol.37でも少し触れましたが桝または大きな水槽、構造物の掘り方に関してです✨

しょーもない話ですが気になる方はお付き合い下さい✋

サイテック3Dと快測ナビで全てを完結するべく日々、悪戦苦闘＆奮闘＆挫折してます

架空の現場の話です。

現場に大きな水槽又はコンクリート構造物を作るとします。

大きさは25m✕25m、深さは3mとします。

構造物の位置出しは簡単にCAD測設でも出来ますね⤴️

では掘り方は？どうします？

丁張り設置する方法として

A.ある程度、掘削高を掴んで切丁を入れる✋

B.サイテック3Dで計算してどこでも丁張りで切丁を入れる✋

以上が普通の方法とは思います。

ん？

どこでも丁張り使う時点で普通では無く、普段使いのICTですね✨

🐼は丁張り入れたくありません👊

ではどうするか💡

そう！Bを選択します🎵普段使いのICT✨

では、路線を作成してやってみます💨

25mはデカいので1m角にして深さは3mとします🎵

深いので3分勾配にします⤴️

路線の作り方も🐼は3通りあると思います。

ここからは🐼の勝手な独自な考えですのでご理解お願いします😅

①縦、横に路線を作り2路線とする方法

②クルッと回る様にして1路線とする方法

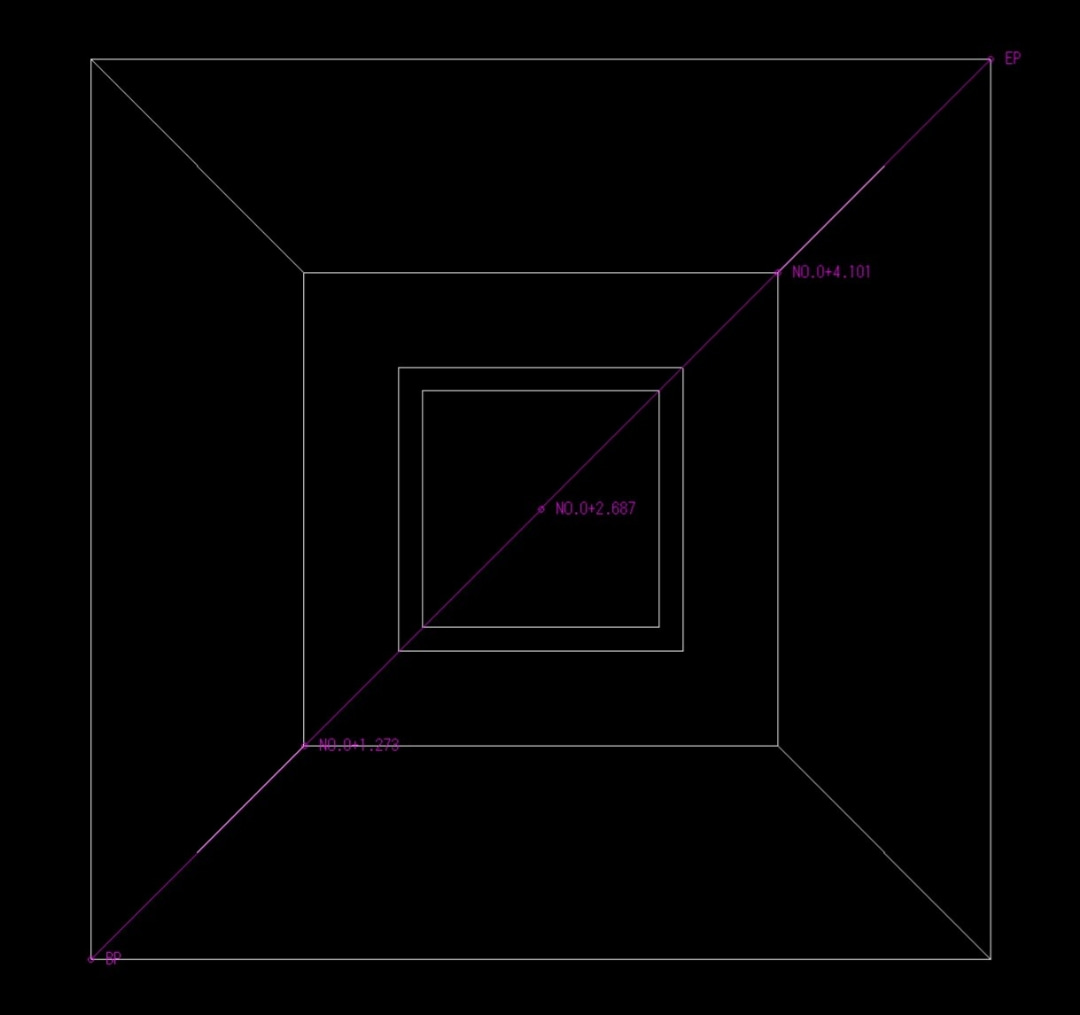

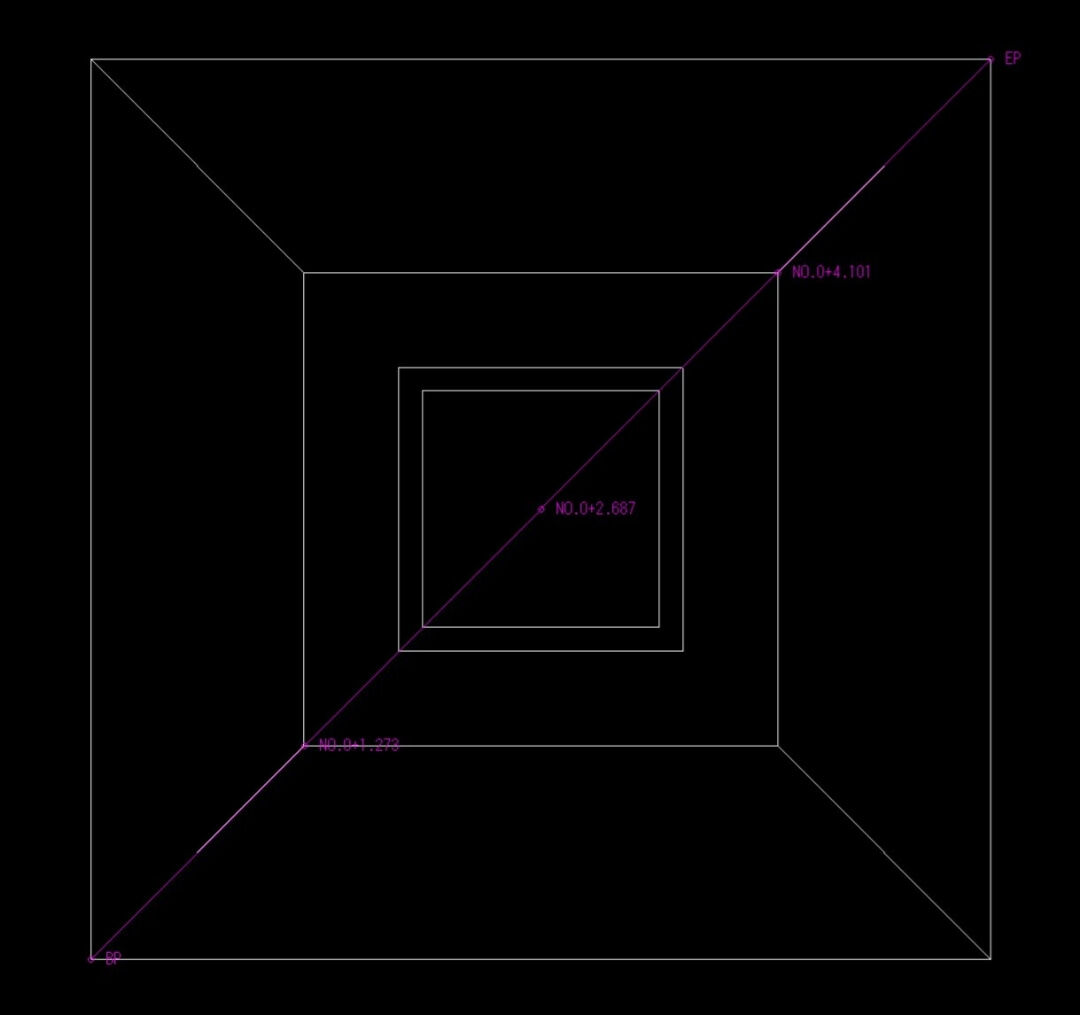

③対角に路線り設定して1路線とする方法

①については簡単に出来るので良いかと思います、しかし2路線になるのがなんかやだ（笑）

②面白そうなのでやってみます🎵

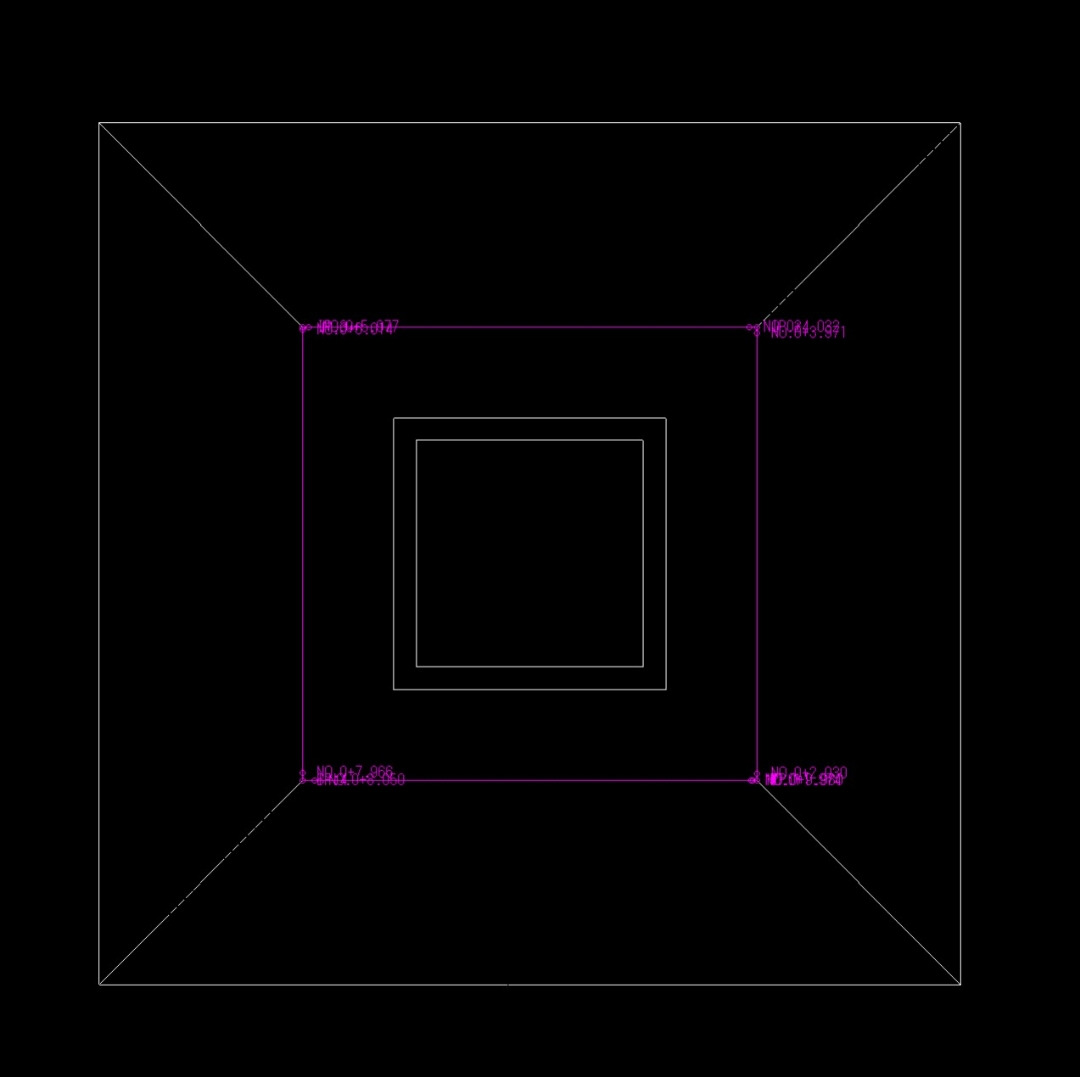

床付け幅の裾に路線を作ります

縦断の高さは床付けの高さで一定です。

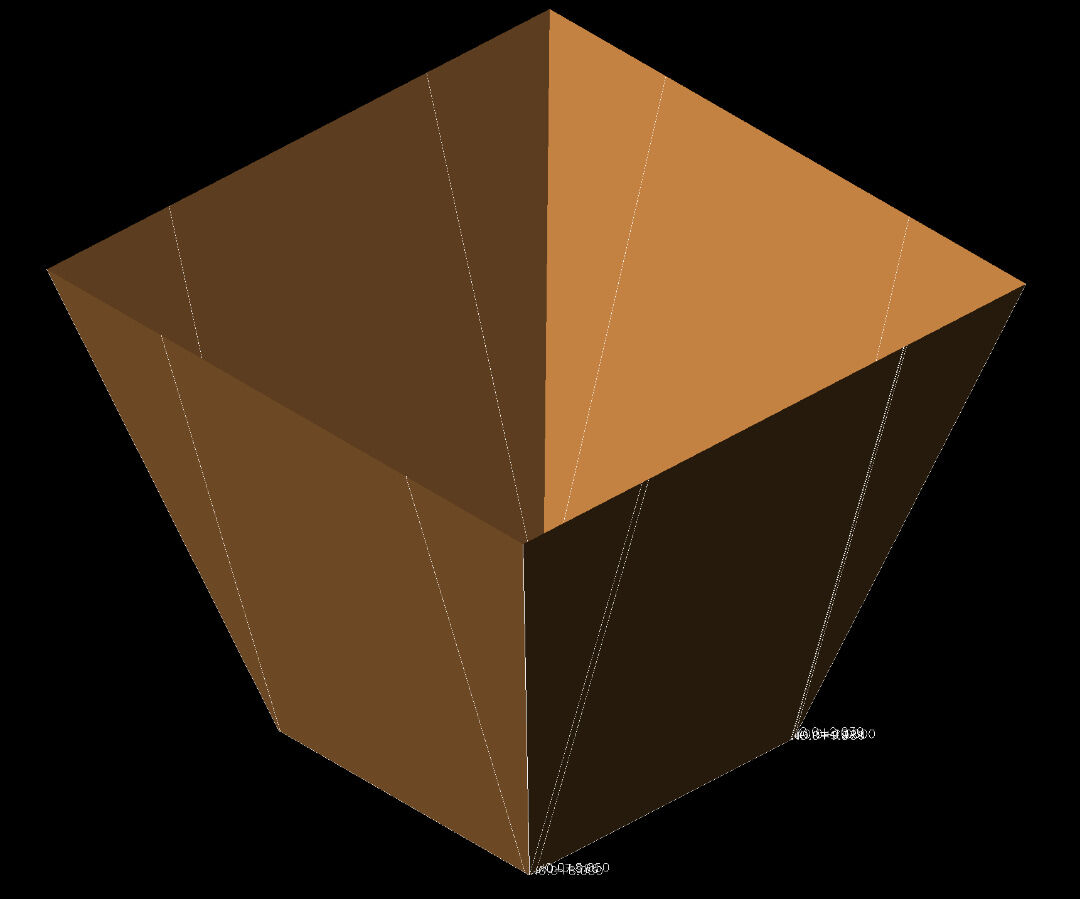

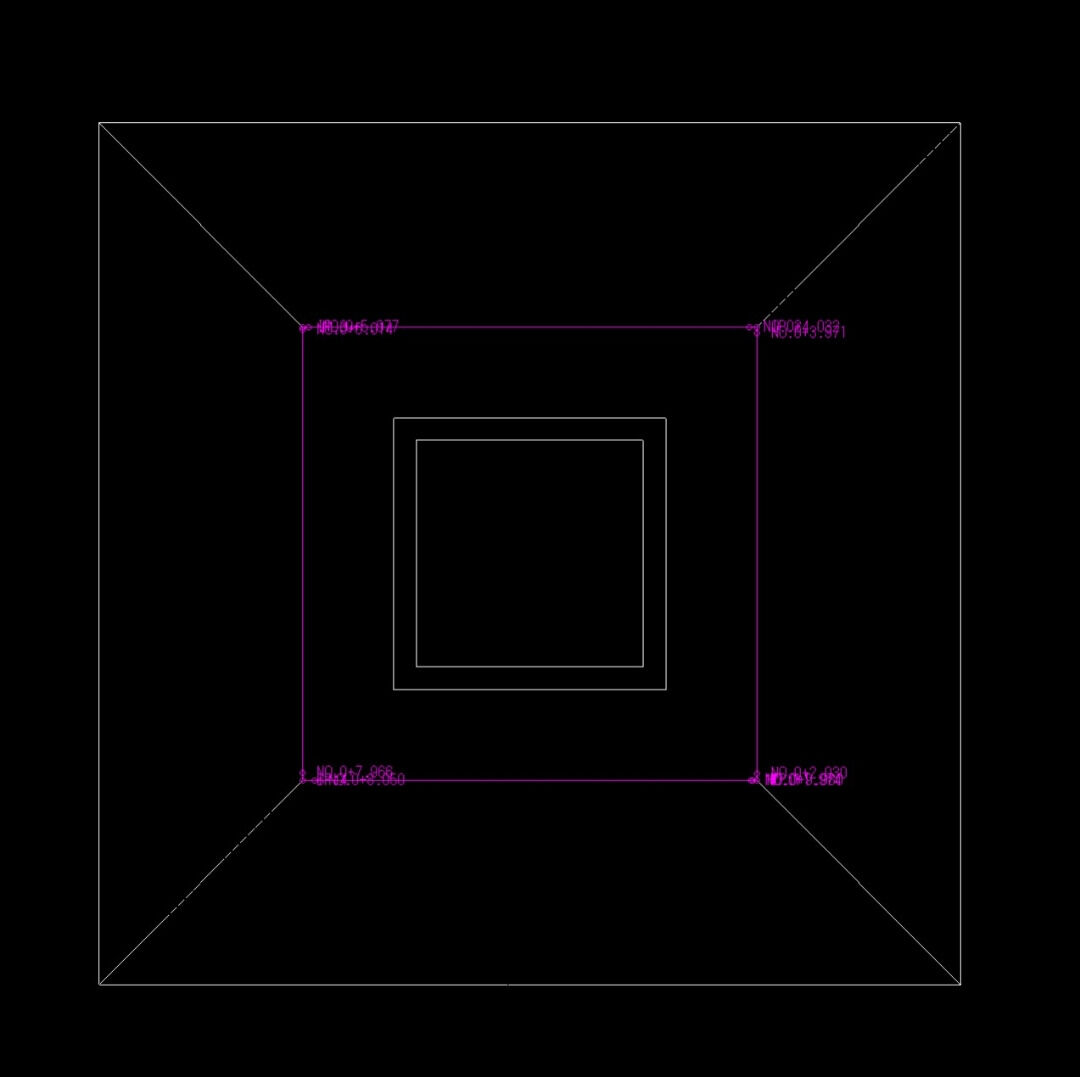

この様になります。

勿論四隅には追加断面作成で断面追加してます。コーナーの所に白い線が追加断面です。

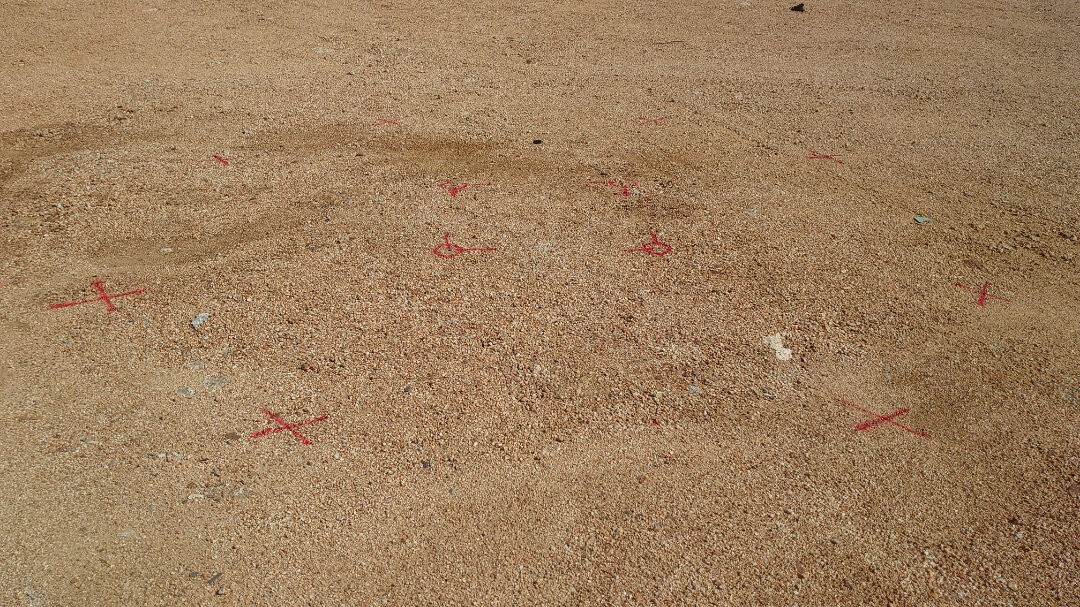

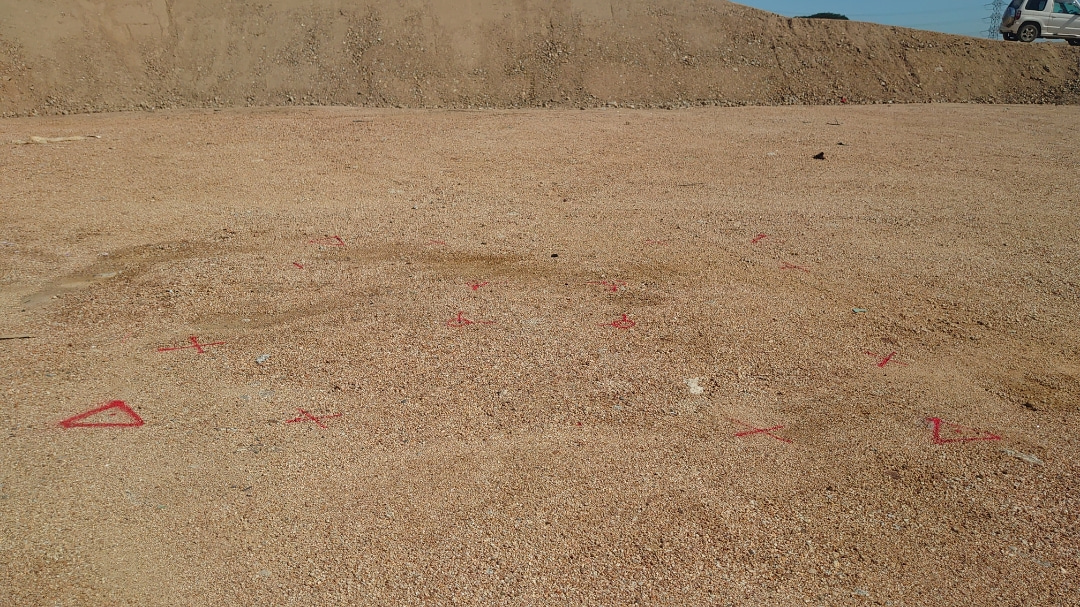

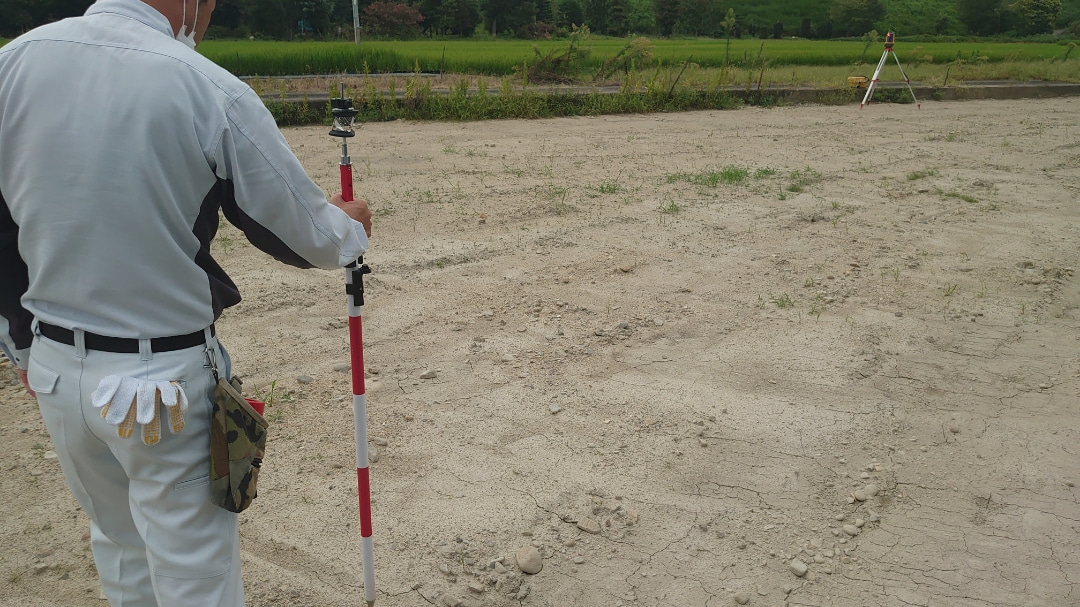

では、現地にてマーキングします。

あい🐼です☔

昨日のゲリラ豪雨凄ったです😱

現場が一面海😱水路は濁流😱😱😱

カミナリは近くに落ちるし⚡怖かった😭

さて今日もサイテック3Dですよ（笑）

先に言っときます！🐼の考え、独自の見解

なので、合ってる？合ってない？は責任持てません😓

さて、サイテック3Dにおいてデーターを作成します。出来上がるのはもちろん3D！

ネットで見るサイテック3Dの写真も3D！

そらそうだ！

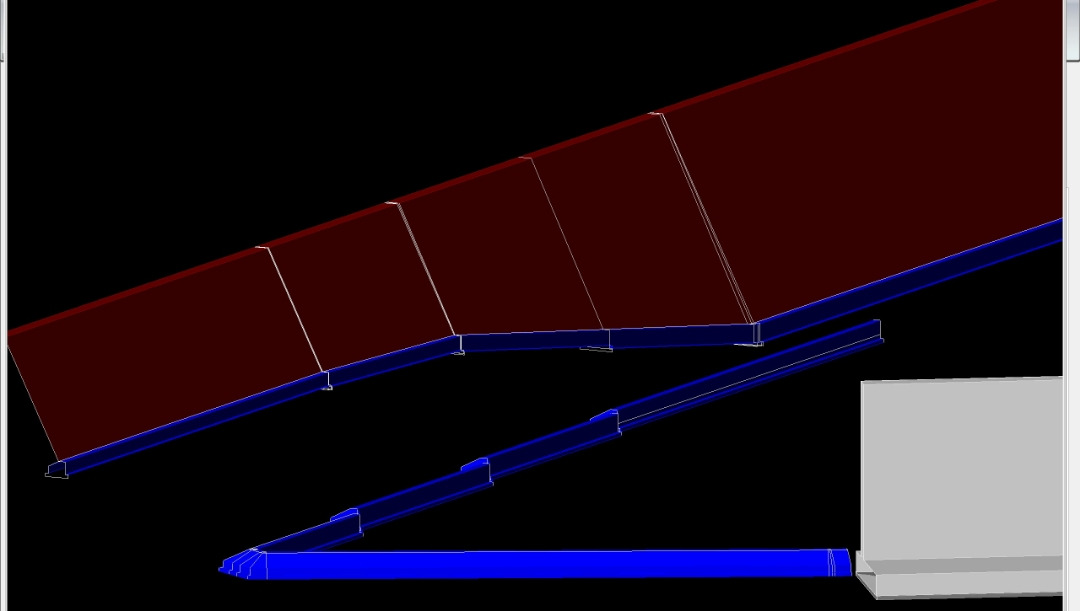

そして見るのは法面、連続する構造物。

そだね〜👀

なら、単体の構造物は？例えば枡とか！

そら、枡に路線設定すれば出来ます！

そやね〜✋

そ〜やって出来た3Dは視覚的には🆗

まさにCIMの3次元モデル⤴️

でも、🐼が目指すのは3次元モデルを使い丁張り作業や土工、構造物工など全てをする事が目標✨

お〜かっちょいいぞ〜🐼🎵

話は戻り

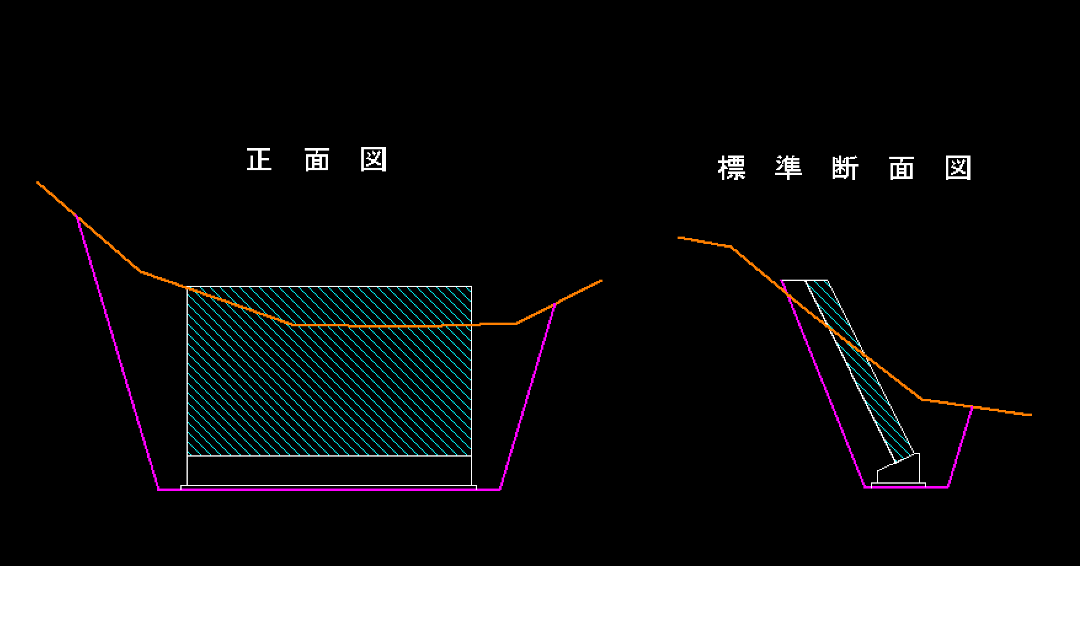

なら、掘削する時は？掘り方は？

ん〜何言ってるか毎回分からん🌀🌀
